図面の平行度の記号は？書き方等を解説！

いつも記事を読んでいただきありがとうございます！！！ これからもお役に立てる各情報を発信していきますので、今後ともよろしくお願いします(^^)/

製造業や機械設計の現場で図面を扱う際、幾何公差の一つである「平行度」という概念に出会うことがあるでしょう。部品の精度を保証し、組み立て後の製品品質を確保するために、平行度の指示は非常に重要な役割を果たします。

しかし、初めて技術図面に触れる方にとって、平行度の記号や書き方は分かりにくいと感じるかもしれません。「あの2本の平行線みたいな記号は何を意味しているのか」「データムって何のこと」「公差値はどう読めばいいのか」といった疑問を持つ方も多いはずです。

実は、平行度の記号や表記方法には国際標準規格（ISO）や日本産業規格（JIS）で定められた明確なルールがあります。これらのルールを理解することで、図面を正確に読み取り、設計意図を的確に伝えられるようになるのです。

本記事では、図面における平行度の記号の意味から、具体的な書き方、測定方法、そして実務での注意点まで、幾何公差の基礎知識とともに詳しく解説していきます。製図初心者の方から実務経験者まで、役立つ情報をお届けしましょう。

平行度の記号と基本的な意味を理解しよう

それではまず、平行度の記号と基本的な意味について解説していきます。

平行度を表す幾何公差記号とは

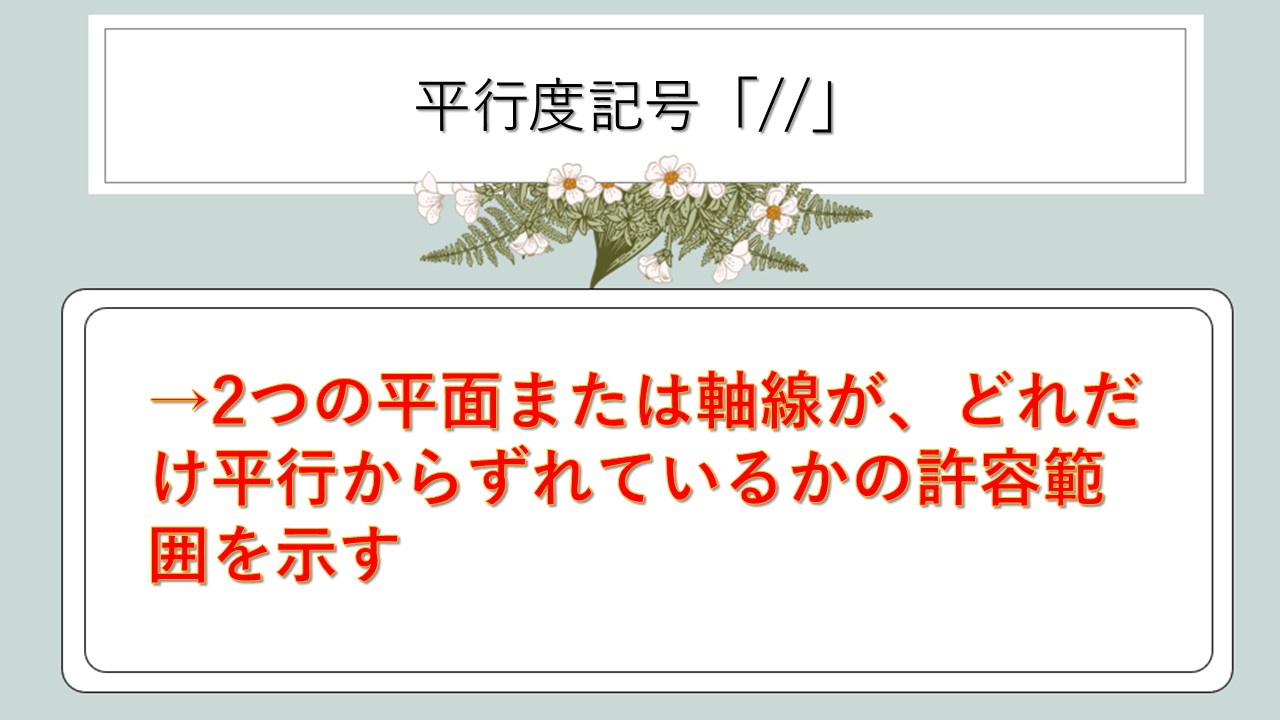

図面上で平行度を指示する際に使用される記号は、2本の平行な直線「//」を縦に並べた記号です。この記号は幾何公差記号の一つで、国際的に統一された表記方法として使われています。

幾何公差とは、部品の形状や姿勢、位置などの幾何学的な精度を指定するための公差体系のこと。従来の寸法公差だけでは表現できない、より詳細な精度要求を伝えるために開発されました。

この記号は、JIS B 0021（製品の幾何特性仕様）やISO 1101といった国際規格で定義されており、世界中の技術図面で共通して使用できます。製造業のグローバル化が進む現代において、このような統一規格の理解は非常に重要でしょう。

平行度が必要とされる理由と目的

なぜ図面上で平行度を指定する必要があるのでしょうか。その理由は、部品の機能を確保し、組み立て精度を保証するためです。

単に寸法公差だけを指定しても、面の傾きや軸のねじれは制御できません。例えば、2つの面の間隔が規定値内であっても、面自体が傾いていれば機能上の問題が発生する可能性があります。平行度を指定することで、このような幾何学的なずれを明確に制限できるのです。

特に精密機械や自動車部品、航空機部品などでは、わずかな平行度のずれが性能低下や故障の原因となります。そのため、設計段階で適切な平行度公差を設定することが、製品品質の確保に直結するでしょう。

平行度と他の幾何公差との関係

平行度は姿勢公差の一種であり、幾何公差の中でも特定の位置関係を制御する重要な要素です。他の幾何公差との関係を理解しておくことで、より適切な公差設計ができるようになります。

公差の種類	記号	意味・特徴
平行度	//	データム（基準）に対してどれだけ平行かを規定
直角度	⊥	データムに対してどれだけ垂直かを規定
傾斜度	∠	データムに対して特定の角度をどれだけ保つかを規定
真直度	―	線や軸がどれだけ真っ直ぐかを規定（データム不要）
平面度	◇	面がどれだけ平らかを規定（データム不要）

平行度は必ずデータム（基準となる面や軸）を必要とする点が特徴です。これに対して、真直度や平面度はデータムを必要としない形体公差に分類されます。設計者は、部品の機能要求に応じて、これらの公差を適切に使い分ける必要があるでしょう。

図面における平行度の正しい書き方と表記ルール

続いては図面における平行度の正しい書き方と表記ルールを確認していきます。

幾何公差記入枠の構成要素

平行度を図面上に記入する際は、幾何公差記入枠という専用の表記フォーマットを使用します。この記入枠は複数の区画に分かれており、それぞれに特定の情報を記載するルールがあるのです。

記入枠は長方形を縦に区切った形状で、各区画は縦線で明確に区分されます。この統一されたフォーマットにより、世界中のエンジニアが同じ図面を正確に理解できるのです。

公差値の記入には単位の記載は不要で、図面に記載された寸法の単位と同じものが適用されます。一般的にはミリメートル（mm）が使用されることが多いでしょう。また、公差値の前に「φ」記号を付けることで、円筒形状の公差域を指定することもできます。

データムの設定方法と記入ルール

平行度を指定する際に欠かせないのが、データム（基準）の設定です。データムとは、幾何公差を測定する際の基準となる理論的に正確な面、線、または点のことを指します。

データム記号は、黒塗りまたは白抜きの三角形の中にアルファベット1文字を記入し、その三角形から引き出し線を伸ばして基準面に接続します。この引き出し線は、データムとなる形体の外形線または寸法補助線に接するように配置するのが基本です。

複数のデータムを組み合わせて使用することもできます。例えば、1次データムA、2次データムBのように優先順位を付けて指定することで、より複雑な形状の基準を定義できるのです。

実際の図面への記入例と注意点

実際に図面へ平行度を記入する際の具体的な手順を見ていきましょう。

この記入により、「上面はデータムAに対して0.05mmの範囲内で平行でなければならない」という意味になります。つまり、上面の全域が、データムAに平行な2枚の平面に挟まれた0.05mm幅の空間内に収まっている必要があるということです。

記入時の注意点として、引き出し線は公差を適用する形体の外形線に接するように配置し、矢印で方向を示します。また、記入枠は図面上で読みやすい位置に配置し、他の寸法記入と重ならないように配慮することが重要でしょう。

記入要素	正しい例	間違った例
公差値の記入	0.05（単位なし）	0.05mm（単位を付けない）
記号の向き	記入枠は水平に配置	斜めや縦向きに配置
データムの指定	明確な基準面に設定	曖昧な面や複数解釈可能な箇所
引き出し線	対象形体に接する	離れた位置や不明確な接続

平行度の測定方法と公差判定の実務

続いては平行度の測定方法と公差判定の実務を確認していきます。

測定に使用する代表的な機器と方法

平行度を実際に測定するには、いくつかの方法と測定機器があります。部品のサイズや要求精度に応じて、適切な測定方法を選択することが重要です。

最も基本的なのはダイヤルゲージを使った測定方法でしょう。データムとなる面を定盤（精密に平らな測定台）に密着させ、測定対象面の複数箇所でダイヤルゲージの読み値を記録します。その最大値と最小値の差が平行度の実測値となるのです。

三次元測定機（CMM）を使用すれば、より高精度で効率的な測定が可能になります。コンピュータ制御により自動的に多数の測定点からデータを取得し、統計処理によって平行度を算出してくれます。特に複雑な形状や厳しい公差が要求される部品では、三次元測定機が不可欠でしょう。

測定時の注意点と精度向上のポイント

平行度の測定では、測定誤差を最小限に抑えることが品質保証の要となります。そのためには、いくつかの重要な注意点があるのです。

特に温度管理は見落とされがちですが、金属材料は温度変化により膨張・収縮するため、測定値に大きな影響を与えます。JIS規格では20℃を標準測定温度として定めており、高精度測定では温度管理された測定室で作業を行うのが一般的です。

また、データム面の設定が正確でないと、測定結果全体が意味をなさなくなってしまいます。データムとなる面を定盤にしっかりと密着させ、浮きやがたつきがないことを確認してから測定を開始する必要があるでしょう。

公差判定基準と不適合品への対応

測定の結果、平行度が指定された公差値を超えている場合、その部品は不適合品として扱われます。しかし、実務では測定の不確かさも考慮した判定が必要になるのです。

不適合品が発見された場合の対応は、部品の重要度や製造工程によって異なります。修正加工が可能な場合は再加工を行い、不可能な場合は廃棄または用途変更を検討します。また、不適合の原因を分析し、工程改善につなげることも品質管理の重要な役割でしょう。

測定器具	測定精度	適用場面
ダイヤルゲージ	0.01mm程度	一般的な機械部品、現場での簡易測定
三次元測定機	0.001mm以上	高精度部品、複雑形状、自動測定が必要な場合
オートコリメータ	数秒角レベル	超高精度が要求される光学部品など
レーザー測定器	0.001mm以上	大型部品、非接触測定が必要な場合

平行度指示の実務的なポイントと設計上の配慮

続いては平行度指示の実務的なポイントと設計上の配慮を確認していきます。

適切な公差値の設定方法

平行度の公差値を設定する際は、機能要求と製造コストのバランスを考慮することが設計者の重要な判断となります。過度に厳しい公差は製造コストを押し上げ、緩すぎる公差は製品機能を損なう可能性があるためです。

公差値の決定には、部品の機能分析が欠かせません。例えば、ガイド部品であれば摺動抵抗や位置決め精度から逆算して必要な平行度を算出します。また、後工程での加工基準となる面では、累積公差も考慮した設定が必要でしょう。

経験則として、平行度公差は寸法公差の1/3～1/10程度に設定されることが多いです。ただし、これはあくまで目安であり、実際の機能要求に基づいて個別に検討すべきでしょう。

製造工程を考慮した設計のコツ

設計段階で製造工程を意識することは、コスト削減と品質向上の両立につながります。平行度の指示においても、実際の加工方法や測定方法を考慮した設計が求められるのです。

例えば、フライス盤で加工する部品の場合、一度のセットアップで加工できる面同士の平行度は比較的容易に確保できます。しかし、反転作業を挟む面同士の平行度は、セットアップ誤差が加わるため、より厳しい管理が必要になるでしょう。

また、データムの選定も重要です。加工時のクランプ面や位置決め面と同じ面をデータムに設定することで、加工精度と測定精度の整合性が取りやすくなります。設計者は製造現場との対話を通じて、実現可能で合理的な公差設定を行うべきです。

よくある間違いとトラブル回避策

平行度の指示では、経験の浅い設計者が陥りやすい間違いがいくつかあります。これらを事前に知っておくことで、トラブルを未然に防げるでしょう。

よくある間違い	正しい対応・回避策
データムの指定が曖昧	明確で安定した基準面を選定。粗い面や小さすぎる面は避ける
公差値が寸法公差より厳しい	幾何公差は寸法公差の範囲内で機能するように設定
測定不可能な箇所への指示	実際の測定方法を想定し、アクセス可能な箇所に指示
過度に厳しい公差設定	機能要求を分析し、必要最小限の公差を設定
複数解釈が可能な記入	JIS規格に従った明確な記入方法を遵守

特に注意が必要なのは、平行度公差と寸法公差の関係性です。例えば、2つの面の間隔を10±0.1mmと指定し、さらに平行度を0.05mmと指定した場合、寸法公差の範囲内で平行度も満たす必要があります。この相互関係を理解していないと、実現不可能な指示になってしまうのです。

また、図面上の記入ミスを防ぐために、社内でチェックリストを作成し、設計レビューで確認する体制を整えることも有効でしょう。幾何公差は複雑な概念のため、複数の目でチェックすることが品質向上につながります。

まとめ

図面における平行度の記号と書き方について、基礎知識から実務的なポイントまで詳しく解説してきました。

平行度は2本の平行線「//」で表される幾何公差記号であり、データムに対してどれだけ平行であるかの許容範囲を示すものです。幾何公差記入枠という統一されたフォーマットを使用し、公差値とデータム文字を明記することで、設計意図を正確に伝えられます。

記入の際は、JISやISO規格に従った正しい表記方法を守ることが重要です。データムの選定は加工性や測定性を考慮し、公差値は機能要求と製造コストのバランスを取って設定する必要があるでしょう。また、測定時には環境管理や機器の校正など、精度を確保するための適切な手順を踏むことが求められます。

実務では、設計者と製造現場が相互に理解し合い、実現可能で合理的な公差設定を行うことが、品質とコストの最適化につながります。平行度を含む幾何公差の知識は、製造業に携わるすべての技術者にとって必須のスキルといえるでしょう。

本記事で学んだ知識を基に、より正確で分かりやすい図面作成を心がけ、高品質な製品づくりに貢献していきましょう。幾何公差の理解は一朝一夕には深まりませんが、実務を通じて経験を積み重ねることで、確実にスキルアップできるはずです。
