コイルに電流を流すと磁界が生まれ、その磁界にはエネルギーが蓄えられます。
この働きを数値で扱うための考え方が磁気エネルギーです。
電磁気学の計算では、インダクタンス、電流、磁束密度、透磁率などが登場するため、公式だけを暗記すると混乱しやすいでしょう。
そこで本記事では、磁気エネルギーの意味、単位、基本公式、インダクタンスとの関係、磁界から計算する方法まで、順序立てて解説します。
回路設計、電子工作、電気系資格の学習で使えるよう、数式の意味と具体例も丁寧に確認していきましょう。

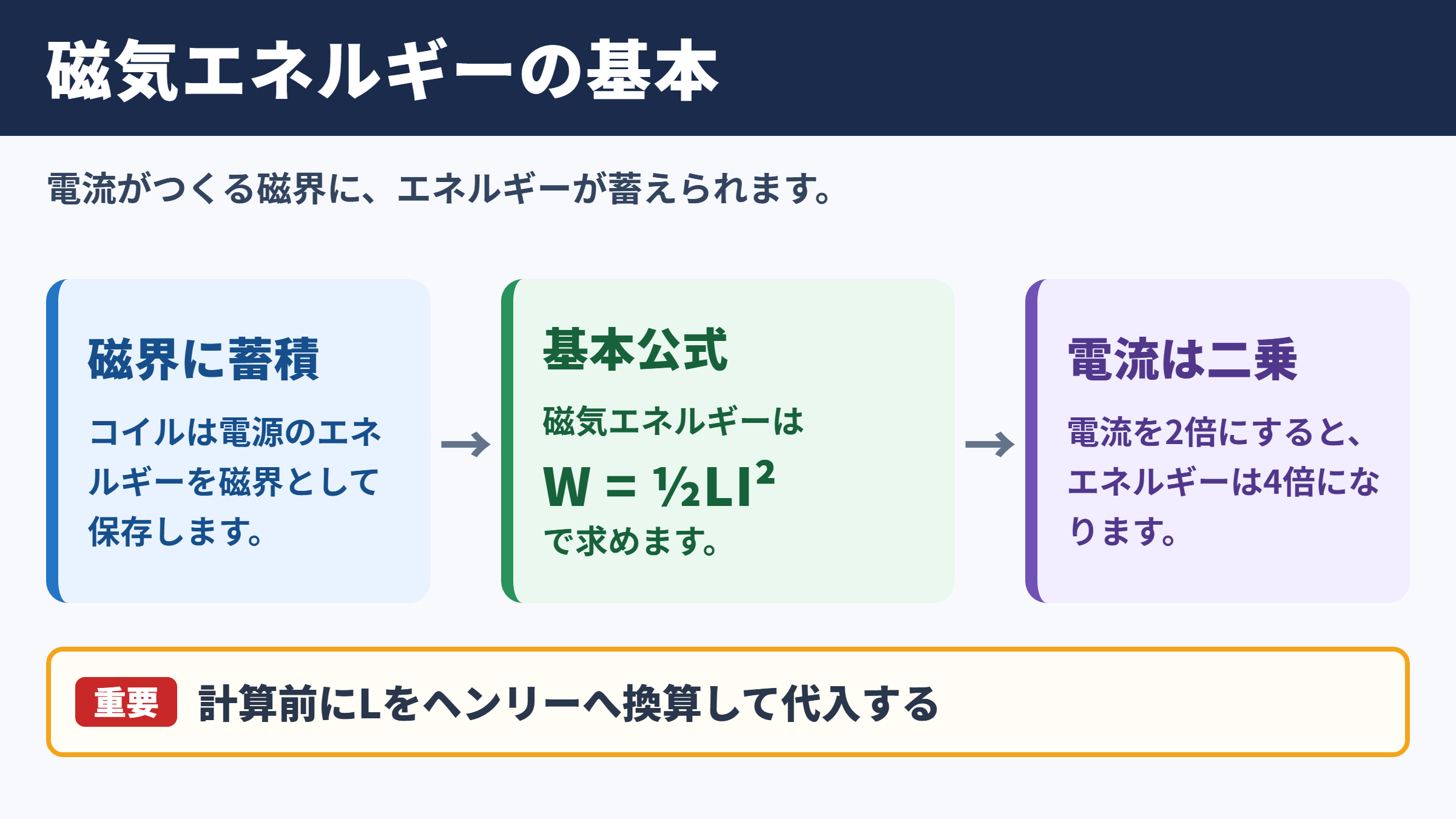

磁気エネルギーの意味と基本公式
それではまず、磁気エネルギーの意味と基本公式について解説していきます。
磁界に蓄えられるエネルギー
磁気エネルギーとは、電流によって生じた磁界の中に蓄えられるエネルギーのことです。
代表的な例はコイルであり、電流を増やしていく間に電源から受け取った電気エネルギーの一部が磁界の形で保存されます。
コイルに流れる電流を急に止めようとすると、電流の変化を妨げる向きの電圧が発生します。
これは自己誘導と呼ばれる現象で、蓄えられていた磁気エネルギーが電気回路へ戻ろうとする働きとして理解できます。
磁気エネルギーは、磁石そのものが常に持つ力だけを表す言葉ではなく、主に磁界の状態に対応するエネルギーとして扱われます。
電流が大きいほど、また磁界を作りやすいコイルほど、蓄えられる量も大きくなります。
インダクタンスを使う基本式
直線性が成り立つ一般的なコイルでは、磁気エネルギーはインダクタンスと電流を使って求められます。
磁気エネルギー W は、W ＝ 1／2 LIの二乗 で求めます。
L はインダクタンス、I はコイルに流れる電流です。
この式の W の単位はジュール、L の単位はヘンリー、I の単位はアンペアになります。
電流が二乗で効く点が重要であり、電流を二倍にすると磁気エネルギーは二倍ではなく四倍です。
一方、インダクタンスが二倍になれば、電流が同じ条件では磁気エネルギーも二倍になります。
計算問題では、ミリヘンリーやマイクロヘンリーをヘンリーへ換算してから代入することが基本です。
| 記号 | 表す量 | 主な単位 | 計算上の注意 |
|---|---|---|---|
| W | 磁気エネルギー | J | ジュールで統一します |
| L | インダクタンス | H | mH や μH の換算が必要です |
| I | 電流 | A | 二乗して計算します |
| Φ | 磁束 | Wb | 鎖交磁束との違いを確認します |
| B | 磁束密度 | T | 面積や透磁率と関係します |
なぜ二分の一が付くのか
公式にある二分の一は、電流をゼロから所定の値まで増やす途中で、誘導起電力が変化することに由来します。
コイルの電流が小さい段階では、磁界も弱く、蓄えられるエネルギーも少ない状態です。
そこから徐々に電流を増加させると、各瞬間に必要な仕事を積み重ねた結果として、面積に相当する二分の一が現れます。
ばねの弾性エネルギーが、ばね定数と変位の二乗を使って表されることと似た構造です。
コイルは電流の変化に抵抗し、ばねは伸び縮みに抵抗します。
この対応を覚えると、インダクタンスは電流に対する慣性のような性質としてイメージしやすくなるでしょう。
磁気エネルギーを求める基本は、W ＝ 1／2 LIの二乗です。
ただし、この形をそのまま使えるのは、インダクタンスが電流によって大きく変わらない範囲です。
インダクタンスと磁気エネルギーの関係
続いては、インダクタンスと磁気エネルギーの関係を確認していきます。
インダクタンスが示す性質
インダクタンスとは、コイルが電流の変化を妨げる度合いを表す値です。
同じ速さで電流を変化させる場合でも、インダクタンスが大きいコイルほど大きな誘導起電力が生じます。
巻き数の多いコイル、断面積が大きいコイル、透磁率の高い鉄心を使ったコイルでは、一般にインダクタンスが大きくなります。
逆に、磁路が長い構造や空気ギャップの大きい構造では、磁気抵抗が増え、インダクタンスは小さくなりやすい傾向です。
インダクタンスはコイルの部品値であると同時に、磁気エネルギーをどれだけ蓄えやすいかを示す目安でもあります。
鎖交磁束から見る関係
インダクタンスは、鎖交磁束と電流の関係からも定義されます。
鎖交磁束は、コイルの各巻線を通る磁束を巻き数分だけ考慮した量です。
鎖交磁束 λ は、λ ＝ LI と表せます。
λ は磁束 Φ に巻き数 N を掛けた量として、λ ＝ NΦ と表すこともできます。
この関係から、同じ電流であっても大きな鎖交磁束を作るコイルは、インダクタンスが大きいと分かります。
磁気エネルギーは、電流を増やすために必要な仕事の積み重ねです。
そのため、電流と鎖交磁束の関係を図にしたときの面積として捉える方法もあります。
線形領域であれば、最終的に W ＝ 1／2 LIの二乗 に整理できます。
直流回路と交流回路での見方
直流電源につないだ理想コイルでは、電流が一定になった後も磁界は維持され、磁気エネルギーが蓄えられています。
ただし、理想コイル自身は抵抗を持たないため、定常状態で熱として電力を消費し続けるわけではありません。
交流回路では電流の大きさと向きが周期的に変わるので、磁気エネルギーも時々刻々と変化します。
電流が最大の瞬間には磁気エネルギーも最大となり、電流がゼロになる瞬間には理想的にはゼロです。
コンデンサの電界エネルギーとコイルの磁気エネルギーは、回路内で交互に受け渡される場合があります。
LC回路の振動は、その代表的な現象です。
このようなエネルギーの往復を理解すると、共振回路やスイッチング電源の動作も読み解きやすくなります。
コイルの磁気エネルギーは、電流が流れているだけで失われるものではありません。
抵抗、鉄損、渦電流損などの損失があるときに、蓄えたエネルギーの一部が熱へ変換されます。
磁気エネルギーの計算方法と例題
続いては、磁気エネルギーの計算方法と例題を確認していきます。
ヘンリーへの単位換算
実際の電子回路では、インダクタンスはミリヘンリーやマイクロヘンリーで表示されることが多いでしょう。
磁気エネルギーの公式へ代入する前に、必ずヘンリーへそろえる必要があります。
| 表記 | ヘンリーへの換算 | 使用例 |
|---|---|---|
| 1 H | 1 H | 大型コイルや電力回路 |
| 1 mH | 0.001 H | フィルタ回路や電源回路 |
| 1 μH | 0.000001 H | 高周波回路や小型部品 |
| 1 nH | 0.000000001 H | 高周波配線やRF回路 |
たとえば 20 mH は 0.020 H です。
この換算を忘れると、計算結果が千倍や百万倍もずれてしまいます。
単位接頭語を小数へ直してから公式に入れる習慣が、計算ミスを減らす近道になります。
基本公式による計算例
インダクタンスが 0.50 H のコイルに、2.0 A の電流を流す場合を考えます。
W ＝ 1／2 × 0.50 × 2.0の二乗
W ＝ 1／2 × 0.50 × 4.0
W ＝ 1.0 J
このコイルには 1.0 J の磁気エネルギーが蓄えられます。
次に、同じコイルの電流を 4.0 A にすると、磁気エネルギーは 4.0 J です。
電流を二倍にしたことで、エネルギーは四倍になりました。
この二乗関係は、コイルを扱う設計で非常に重要です。
電流の上限を少し上げるだけでも、蓄積エネルギーやスイッチ遮断時の負担が大きく変わる可能性があります。
スイッチング回路での計算例
スイッチング電源のインダクタでは、一定時間に蓄えた磁気エネルギーを出力側へ渡す動作が利用されます。
たとえば 100 μH のインダクタに 5 A の電流が流れたとします。
100 μH ＝ 0.000100 H
W ＝ 1／2 × 0.000100 × 5の二乗
W ＝ 0.00125 J
一回の蓄積量は小さく見えるかもしれません。
しかし高い周波数で繰り返しエネルギーを移動させれば、実用的な電力を扱えます。
周波数、電流リップル、インダクタンス、損失のバランスを検討することが、電源設計の重要なポイントです。
また鉄心入りのインダクタでは、飽和電流を超えないことも確認しましょう。
飽和するとインダクタンスが低下し、想定した磁気エネルギーの計算が成り立たなくなるためです。
設計値として求めた磁気エネルギーだけで判断せず、最大電流時のコア飽和、巻線抵抗、発熱も合わせて確認しましょう。
特に電源回路では、通常動作時より異常時の過電流が大きな課題になります。
磁束密度とエネルギー密度の関係
続いては、磁束密度とエネルギー密度の関係を確認していきます。
単位体積あたりの磁気エネルギー
磁界が空間のどこにどれだけエネルギーを持つかを調べるときは、エネルギー密度を使います。
エネルギー密度とは、単位体積あたりに蓄えられるエネルギーです。
単位はジュール毎立方メートルになります。
真空や空気に近い媒質での磁気エネルギー密度は、磁束密度 B と透磁率 μ を使って表せます。
磁気エネルギー密度 u は、u ＝ Bの二乗／2μ です。
真空の透磁率は μ₀ と表し、およそ 4π × 10のマイナス7乗 H／m です。
同じ磁束密度なら、透磁率が小さい空間の方がエネルギー密度は大きくなります。
この式は、コイル全体のインダクタンスで求める式とは視点が異なります。
前者は空間中の磁界を対象とし、後者は回路部品としてのコイルを対象とする考え方です。
磁界の強さと透磁率
磁束密度 B は、磁界の強さ H と透磁率 μ の積として表されます。
透磁率は磁束の通りやすさに関係する物性値であり、空気、フェライト、鉄などの材料によって異なります。
鉄心を使うと磁束を集めやすくなり、同じ電流でも大きなインダクタンスを得やすくなります。
ただし、磁性材料は常に一定の透磁率を示すわけではありません。
磁束密度が高くなると磁化の増え方が鈍くなり、やがて磁気飽和に近づきます。
この領域では B と H の関係が直線ではなくなるため、単純な公式を適用すると誤差が大きくなることがあります。
鉄心を含む磁気回路では、材料のB-H特性を確認することが精度の高い計算につながります。
エアギャップの役割
磁心に意図的なすき間を設けることを、エアギャップと呼びます。
エアギャップがあると磁気抵抗は増え、一般にはインダクタンスが小さくなります。
その一方で、磁気エネルギーを蓄える用途では有利になる場面があります。
エアギャップを持つことで、鉄心が飽和しにくくなり、より大きな直流重畳電流に対応しやすくなるためです。
フライバックコンバータやエネルギー蓄積用インダクタでは、ギャップ付きコアが用いられることがあります。
磁気エネルギーの多くがギャップ部分の磁界に存在する場合もあり、部品の形状設計が性能へ大きく影響します。
インダクタンスを大きくすることだけが最適解ではなく、飽和余裕と蓄積エネルギーの両立が必要です。
磁気エネルギーの単位と関連する単位
続いては、磁気エネルギーの単位と関連する単位を確認していきます。
ジュールとワット秒の関係
磁気エネルギーの単位はジュールです。
ジュールは仕事や熱量にも使われるエネルギーの共通単位であり、ワット秒と同じ大きさを表します。
1 J は、1 W の電力を 1 秒間使ったときのエネルギーです。
コイルに蓄えられた 1 J は、理想的な条件なら別の回路へ取り出せるエネルギー量を示しています。
現実には巻線抵抗やスイッチング素子の損失があるため、すべてを有効に利用できるわけではありません。
それでもジュールで考えると、部品に必要なエネルギー容量を比較しやすくなります。
ヘンリーとボルト秒の関係
インダクタンスの単位であるヘンリーは、誘導起電力と電流変化の関係から定義されます。
1 H は、電流が毎秒 1 A の割合で変化するときに 1 V の誘導起電力を生じるインダクタンスです。
ヘンリーは大きな単位なので、電子部品では μH や mH が多く使われます。
また、電圧を時間で積分したボルト秒は、磁束と関係する単位です。
変圧器やコイルの設計では、入力電圧と通電時間の積が大きすぎると、磁束密度が上がり過ぎて飽和につながることがあります。
磁気エネルギーの計算では電流が中心になりますが、実際の回路動作では電圧と時間の関係も欠かせません。
テスラとウェーバの違い
テスラは磁束密度の単位であり、ある面積にどれだけ磁束が通っているかを表します。
ウェーバは磁束そのものの単位です。
面積 A に一様な磁束密度 B がある場合、磁束 Φ は B と A の積で求められます。
たとえば磁束密度が高くても、通過する面積が非常に小さければ磁束は大きくなりません。
逆に、広い断面積へ中程度の磁束密度がかかれば、磁束は増えます。
テスラは磁界の濃さ、ウェーバは通過する磁界の総量と分けて考えると理解しやすいでしょう。
| 単位 | 名称 | 表す物理量 | 磁気エネルギーとのつながり |
|---|---|---|---|
| J | ジュール | エネルギー | 磁界に蓄えられる量 |
| H | ヘンリー | インダクタンス | 電流に対する蓄積しやすさ |
| A | アンペア | 電流 | 二乗に比例して影響 |
| T | テスラ | 磁束密度 | 空間のエネルギー密度に関係 |
| Wb | ウェーバ | 磁束 | 鎖交磁束とインダクタンスに関係 |
単位を区別できれば、公式の選び間違いを防ぎやすくなります。
ジュールは結果、ヘンリーはコイルの性質、テスラは磁界の状態を表す単位として整理すると便利です。
磁気エネルギーを扱う際の注意点
続いては、磁気エネルギーを扱う際の注意点を確認していきます。
コア飽和によるインダクタンス低下
鉄心やフェライトコアを使うコイルでは、電流が増えると磁束密度も増加します。
しかし材料には磁化できる上限があり、飽和領域に近づくとインダクタンスが低下します。
インダクタンスが低下すると、同じ印加電圧でも電流が急に増えやすくなります。
スイッチング電源では過電流、発熱、素子破損へつながるおそれがあるため、十分な余裕が必要です。
データシートの飽和電流は、インダクタンスが一定割合まで低下した電流として示されることが多いでしょう。
定格電流と飽和電流は意味が異なるため、両方を確認することが大切です。
逆起電力と安全対策
コイルの電流を急に遮断すると、磁気エネルギーが電流を流し続けようとして高い電圧を発生させます。
この電圧は逆起電力やサージ電圧として問題になることがあります。
リレー、ソレノイド、モーターなどの誘導性負荷をトランジスタで駆動する場合には、保護回路の検討が必要です。
直流回路ではフライホイールダイオードを並列に入れ、電流の流れ道を確保する方法がよく使われます。
高速な遮断が必要な用途では、ダイオードだけでは応答が遅くなることもあります。
ツェナーダイオード、TVS、スナバ回路などを用いて、電圧上昇を制限する設計も選択肢です。
蓄積エネルギーが大きいコイルほど、遮断時の保護設計が重要になります。
測定値と計算値の差
実測したインダクタンスや電流から求めた磁気エネルギーは、計算上の値と一致しないことがあります。
理由として、巻線抵抗、周波数特性、温度変化、コア損失、漏れ磁束、測定器の条件などが挙げられます。
特にLCRメーターは測定周波数や信号レベルによって表示値が変わる場合があります。
使用する回路の電流条件や周波数条件に近い状態で評価することが望ましいでしょう。
高周波では寄生容量や表皮効果も無視できなくなり、単純な理想コイルモデルから外れることがあります。
計算式は設計の出発点として有効ですが、試作と測定による確認を組み合わせることで信頼性が高まります。
磁気エネルギーの要点
磁気エネルギーの要点をまとめます。
コイルに蓄えられる磁気エネルギーは、基本的に W ＝ 1／2 LIの二乗 で求められ、単位はジュールです。
インダクタンスが大きいほど、また電流が大きいほど、蓄えられるエネルギーは増加します。
特に電流は二乗で影響するため、わずかな電流増加でもエネルギーが大きく変化します。
計算ではインダクタンスをヘンリーへ換算し、電流を二乗する順序を守ることが基本です。
磁束密度や透磁率から空間のエネルギー密度を考える場合には、Bの二乗／2μ という式も役立ちます。
ただし鉄心入りコイルでは、磁気飽和によってインダクタンスが変化するため、線形の公式だけに頼らない注意が必要でしょう。
スイッチング電源、リレー、モーター、フィルタ回路では、磁気エネルギーが性能と安全性の両方に関係します。
公式、単位、実部品の制約をひとまとまりで理解し、目的に合ったコイル選定と回路設計につなげてください。
