実体顕微鏡は、昆虫や植物、鉱物、電子部品などを立体感のある像で観察できる光学機器です。
学校の理科室から研究室、製造現場、趣味のコレクション整理まで活躍の場が広く、扱いやすさも大きな魅力でしょう。
ただし、一般的な光学顕微鏡との違きや、適した倍率、照明の選び方を知らないまま使うと、見たい部分を十分に確認できないことがあります。
この記事では、実体顕微鏡の仕組みと正しい選び方を、観察対象や中古品を選ぶ際の注意点も含めて詳しく紹介します。

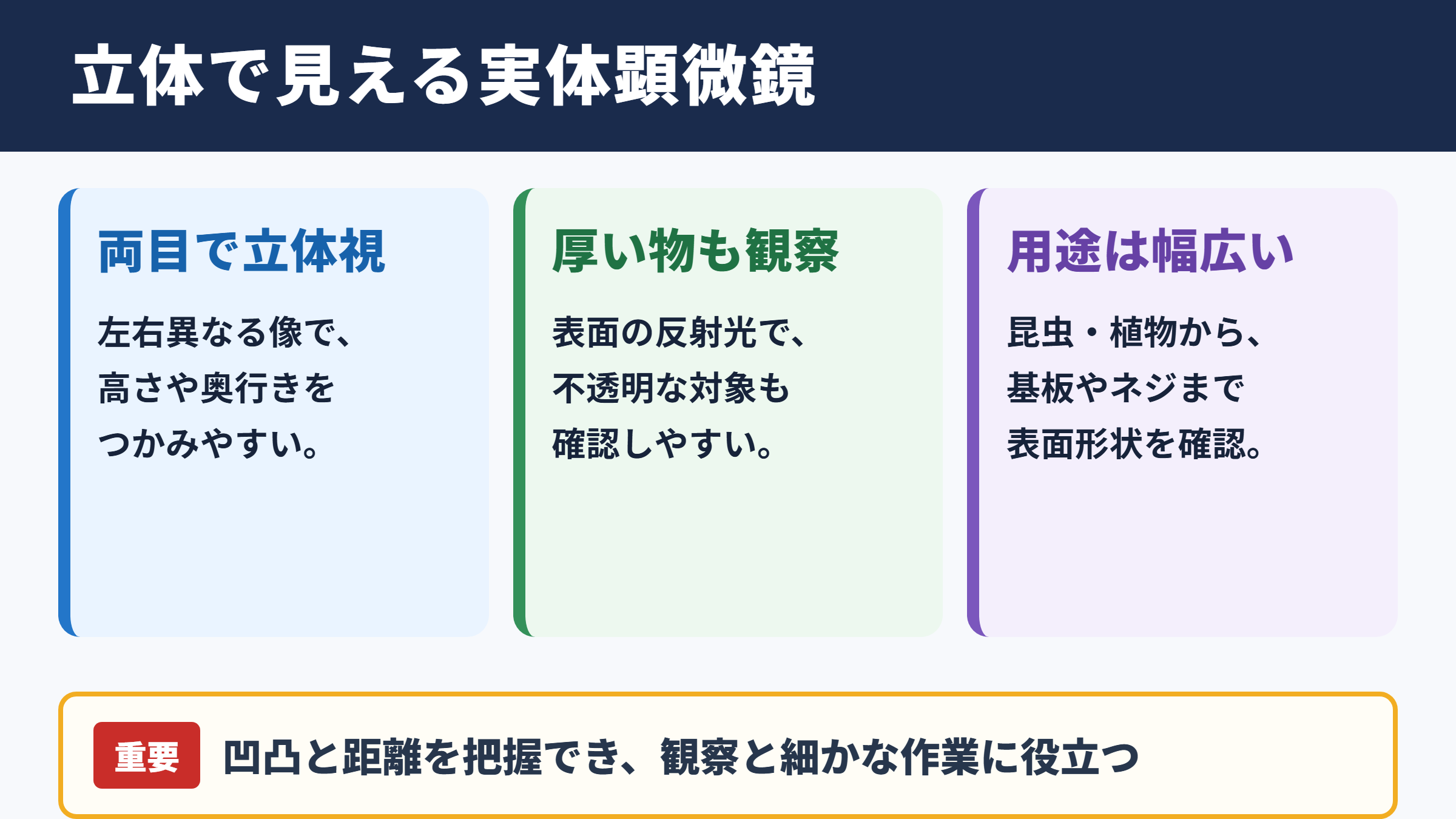

実体顕微鏡の特徴と観察できる対象
それではまず、実体顕微鏡とはどのような機器なのかを解説していきます。
両目で立体的に見える光学構造
実体顕微鏡とは、左右の目に少し異なる角度からの光を届けることで、観察物を立体的に見せる顕微鏡です。
双眼実体顕微鏡、ステレオ顕微鏡とも呼ばれ、対象の高さや奥行き、表面の起伏を把握しやすい特徴があります。
一般的な光学顕微鏡では、薄い試料を透過光で観察する場面が多くなります。
一方の実体顕微鏡は、対象物の表面に光を当てて反射した光を利用するため、厚みのあるものや不透明なものにも向いています。
たとえば、花びらの細かな毛、昆虫の脚、ネジ山、基板上のはんだ付け部分などは、表面形状をそのまま確認しやすい対象です。
接眼レンズをのぞくと左右の像が脳内で組み合わされるため、平面的な拡大像よりも作業位置をつかみやすくなります。
実体顕微鏡は、微小な物体を大きく見るだけの機器ではありません。
対象の凹凸、位置関係、作業する手元との距離を把握しやすいことが、観察と細かな作業の両方で役立つ理由です。
昆虫から工業製品まで広がる観察用途
実体顕微鏡の観察対象は非常に幅広く、教育、研究、医療、品質管理、趣味の分野まで広がっています。
生物観察では、昆虫の口器や翅、種子、苔、貝殻、小さな水生生物などが代表例です。
植物の芽や花粉、葉脈のように、薄片を作らず自然な状態で見たいものにも適しています。
工業分野では、電子基板の実装不良、コネクター、精密ネジ、金属表面の傷、プラスチック成形品のバリなどを確認します。
アクセサリー制作や模型製作では、接着剤のはみ出し、塗装面の粒子、細かな部品の組み立て確認にも便利でしょう。
観察対象を選ぶ際は、大きさだけでなく、透ける素材か、不透明な素材か、手を動かす必要があるかを考えることが重要です。
| 観察対象 | 実体顕微鏡との相性 | 確認しやすいポイント |
|---|---|---|
| 昆虫や植物 | 非常に良好 | 体表、毛、葉脈、立体的な形状 |
| 鉱物や化石 | 良好 | 結晶面、色合い、表面の傷 |
| 電子基板 | 非常に良好 | はんだ、配線、異物、接触不良 |
| 布や繊維 | 良好 | 織り目、毛羽立ち、ほつれ |
| 水中の微生物 | 対象による | 大きめの生物の動きや外形 |
| 細胞や細菌 | 不向き | 高倍率の生物顕微鏡が必要 |
観察と作業を両立できる作動距離
実体顕微鏡の使いやすさを左右する要素に、作動距離があります。
作動距離とは、対物レンズの先端から観察対象までの距離を指します。
実体顕微鏡は生物顕微鏡より作動距離が長い傾向があり、対象の周囲にピンセットや工具を入れる余裕を確保しやすい設計です。
そのため、観察しながら部品を動かす、昆虫標本を整える、基板の修正をする、といった作業にも使われます。
ただし、倍率を高くするほど作動距離が短くなる機種もあるため、作業用途では仕様確認が欠かせません。
倍率だけで比較せず、手を入れられる空間があるかを確認すると、購入後の使いにくさを減らせます。
実体顕微鏡の仕組みと光路
続いては、実体顕微鏡が立体像を作る仕組みを確認していきます。
左右に分かれた観察光路
実体顕微鏡には、左右の眼に対応する二つの観察光路があります。
対象物から反射した光は、左右それぞれのレンズ系を通り、わずかに異なる方向の像として接眼レンズへ届きます。
人間が普段から両目の視差を利用して距離や立体感を判断しているため、この二つの像を同時に見ることで奥行きを感じられるのです。
機種によっては、グリノー式と呼ばれる構造や、共通主対物レンズ式と呼ばれる構造が採用されています。
前者は比較的コンパクトで立体感を得やすく、後者は高性能な観察や撮影への対応に優れる傾向があります。
どちらが適しているかは、教育用か、検査用か、写真記録を重視するかによって変わります。
反射照明と透過照明の役割
実体顕微鏡では、照明の当て方によって見え方が大きく変化します。
上から光を当てる反射照明は、不透明な物体の表面を観察する基本的な方法です。
昆虫、金属、基板、石、樹脂製品などは、反射照明で輪郭や傷を確認しやすくなります。
下から光を通す透過照明は、薄い紙、フィルム、半透明の昆虫翅、植物片などを観察するときに便利です。
明るさが不足すると細部が見えにくくなりますが、強すぎる光は反射や白飛びを生みます。
照明の角度と明るさを少しずつ変える操作が、観察精度を高める近道でしょう。
金属や光沢のある樹脂を観察するときは、照明を真上から固定せず、斜め方向から当ててみましょう。
傷や段差に影ができるため、平面に見えていた異常を見つけやすくなります。
ズーム式と固定倍率式の違い
実体顕微鏡には、倍率を連続的に変えられるズーム式と、決まった倍率で使う固定倍率式があります。
ズーム式は、全体を低倍率で見てから細部を高倍率で確認できるため、観察対象を探す作業に向いています。
部品検査や研究、教育など、さまざまな対象を扱う場合には便利な選択肢です。
固定倍率式は構造が比較的シンプルで、導入費用を抑えやすい点が魅力になります。
倍率変更の頻度が少なく、決まった大きさの対象を観察する用途なら、必要十分な性能を得られるでしょう。
倍率表示があるからといって、すべての範囲で同じ見え方になるわけではありません。
接眼レンズ、補助対物レンズ、カメラアダプターの組み合わせによって総合倍率が変わる点も覚えておきたいところです。
光学顕微鏡との違いと使い分け
続いては、実体顕微鏡と光学顕微鏡の違いを確認していきます。
倍率と視野の違い
実体顕微鏡は、一般に低倍率から中倍率の観察を得意とします。
多くの機種では、おおむね十倍から四十倍程度を基本範囲とし、構成によってはさらに高い倍率まで対応します。
対して生物顕微鏡などの光学顕微鏡は、数十倍から数百倍、さらに千倍程度までの高倍率観察を想定した機器です。
実体顕微鏡では視野が広いため、対象の全体像を見失いにくく、位置を調整しやすい利点があります。
高倍率の光学顕微鏡は細胞や微生物の観察に適する一方で、視野が狭くなり、試料作製も必要になることがあります。
大きな対象の表面を見るなら実体顕微鏡、微細な内部構造を見るなら光学顕微鏡という考え方が基本です。
試料の準備と観察方法
光学顕微鏡では、プレパラートに試料を載せ、下から光を透過させて観察する方法が広く使われます。
植物の細胞や池の水に含まれる微生物などを詳しく見るには、薄い試料を作る必要があるでしょう。
実体顕微鏡では、観察物をステージに置くだけで確認を始められることが多く、事前準備の負担を抑えられます。
壊れやすい標本や、切断したくない部品を観察するときにも安心です。
ただし、実体顕微鏡は内部まで透かして見る用途には限界があります。
観察目的に合わせ、試料をそのまま見たいのか、内部の微細構造まで確認したいのかを整理しましょう。
| 比較項目 | 実体顕微鏡 | 光学顕微鏡 |
|---|---|---|
| 主な倍率 | 低倍率から中倍率 | 中倍率から高倍率 |
| 見え方 | 立体感がある | 平面的な像が中心 |
| 観察対象 | 不透明で厚みのある物体 | 薄く透ける試料 |
| 照明 | 反射照明と透過照明 | 透過照明が中心 |
| 試料準備 | 比較的少ない | プレパラート作製が必要な場合が多い |
| 作業性 | ピンセットなどを使いやすい | 観察中の加工には不向き |
目的別に選ぶ顕微鏡の基準
小学生の自由研究でダンゴムシや葉、石を見たい場合は、実体顕微鏡が扱いやすいでしょう。
一方で、タマネギの表皮細胞や微生物を観察するなら、光学顕微鏡が適しています。
製造業で基板の異物や組み立て状態を確認する場合も、作業距離を取れる実体顕微鏡が有力です。
宝石の内包物や鉱物の表面を見たい場合には、照明を調整できる実体顕微鏡が観察の幅を広げます。
一台で万能に対応することは難しいため、用途に必要な倍率、観察対象の材質、記録撮影の有無を順番に確認すると選びやすくなります。
顕微鏡選びで迷ったときは、見たい対象の最小サイズから考える方法が有効です。
一ミリ前後の形状や表面を見たいなら実体顕微鏡が候補になり、さらに小さな細胞レベルを見たい場合は高倍率の光学顕微鏡を検討します。
実体顕微鏡の倍率と視野
続いては、倍率の見方と観察しやすい視野について確認していきます。
総合倍率の求め方
実体顕微鏡の倍率は、接眼レンズの倍率と対物レンズまたはズーム倍率を掛け合わせて考えます。
たとえば十倍の接眼レンズと二倍の対物レンズを使う場合、総合倍率は二十倍です。
ズーム式で対物側が〇・七倍から四・五倍まで変化する機種なら、十倍の接眼レンズと組み合わせた総合倍率は七倍から四十五倍程度になります。
総合倍率の考え方は、接眼レンズ倍率に対物側倍率を掛ける計算です。
十倍の接眼レンズと三倍の対物側倍率なら、観察倍率は三十倍になります。
ただし、倍率が高いほど必ず観察しやすいとは限りません。
倍率を上げると視野が狭くなり、明るさやピントの合う範囲も変化するため、必要な部分を探しにくくなることがあります。
最初は低倍率で全体を確認し、必要な箇所へ視野を移してから倍率を上げる手順が基本です。
視野数と見える範囲
視野数とは、接眼レンズで見える範囲の広さに関わる数値です。
一般的に視野数が大きいほど、低倍率時に広い範囲を見渡しやすくなります。
実際に対象上で見える直径は、視野数を対物側倍率で割ることでおおよその目安を考えられます。
視野数が二十で、対物側倍率が二倍の場合を考えます。
見える範囲の目安は二十を二で割った十ミリ程度です。
この値は光学系や補助レンズによって変わるため、厳密な測定値ではありません。
それでも、昆虫全体を見たいのか、基板の一点を詳しく見たいのかを判断する材料になります。
広い視野は対象を探す作業で大きな助けになり、細部の確認は必要な場面だけ倍率を上げると効率的です。
倍率選びで起こりやすい誤解
初心者向けの製品では、高倍率を大きく表示した商品も見かけます。
しかし、無理に高倍率を求めると、像の暗さ、狭い視野、短い作動距離によって扱いにくくなることがあります。
実体顕微鏡では、十倍から三十倍程度がもっとも出番の多い範囲になるケースも少なくありません。
電子工作やアクセサリー制作では、作業手元を確保できる低倍率側の性能が特に重要です。
写真撮影を行う場合は、表示される接眼観察の倍率と、カメラで得られる画像の拡大率を混同しないよう注意しましょう。
カメラのセンサーサイズやモニター表示によって印象が変わるため、倍率だけで画質を判断することはできません。
実体顕微鏡の使い方と観察手順
続いては、実体顕微鏡を安全かつ見やすく使う手順を確認していきます。
設置と観察対象の準備
実体顕微鏡は、振動が少なく水平な机に設置します。
直射日光が当たる場所や、強い照明がレンズへ入り込む位置は、見えにくさの原因になるため避けると安心です。
観察対象はステージ中央へ置き、必要に応じてシャーレ、黒い紙、白い紙などを背景として使います。
透明な対象は明るい背景で、明るい色の対象は暗い背景で見やすくなる場合があります。
昆虫や小さな部品を固定したいときは、無理に手で押さえず、ピンセットや粘着性の低い固定材を活用しましょう。
レンズ面を指で触れないことも基本です。
ピント合わせと倍率変更の順序
観察は、最も低い倍率から始めます。
対象をステージ中央に置いたら、粗動ハンドルで大まかにピントを合わせ、必要に応じて微動調整を行います。
ズーム式では、低倍率でピントを合わせた後に高倍率へ移動し、わずかな調整だけで見える状態が理想です。
倍率を変えるたびに大きくピントがずれる場合は、左右の視度調整や機器の設定を確認しましょう。
焦点を合わせる際には、対物レンズを対象へ近づけながらのぞき込むのではなく、横から距離を確認して接触を防ぐことが大切です。
低倍率で探し、高倍率で確認するという順序を守ると、観察対象を見失いにくくなります。
視度調整と照明調整のポイント
左右の視力に差がある場合は、視度調整リングを使います。
片方の目で基準となるピントを合わせ、反対側の接眼レンズを視度調整して、両目で無理なく見える位置を探します。
眼幅調整も重要で、二つの視野が重なって一つの円に見える状態が適切です。
照明は最初から最大にせず、対象の材質に合わせて少しずつ明るくします。
光沢面では反射光が強くなりやすいため、照明の角度を変える、拡散板を使う、周囲をやや暗くするなどの工夫が役立ちます。
長時間の観察では、目の疲れを防ぐため、接眼レンズを強く押し当てず、適度に視線を外すこともおすすめです。
ピントが合わないと感じたときは、倍率、対象の高さ、視度調整、照明の順に確認します。
故障を疑う前に基本設定を見直すだけで、像が見やすくなることは珍しくありません。
中古品選びとメンテナンスの注意点
続いては、中古の実体顕微鏡を選ぶときの確認点と日常の手入れを確認していきます。
中古実体顕微鏡で確認したい光学部品
中古の実体顕微鏡は、新品より費用を抑えて導入できる反面、光学部品の状態を慎重に確認する必要があります。
接眼レンズや対物レンズにカビ、くもり、傷、コーティングの劣化がないかを確認しましょう。
外観がきれいでも、内部レンズにカビが発生していると、像のコントラスト低下や黒い影の原因になります。
両眼でのぞいたときに像の明るさが極端に異なる場合、光路やレンズに問題がある可能性も考えられます。
ズームリングを動かし、倍率全域で引っかかりなく回るか、ピントが大きく崩れないかも大切な確認項目です。
中古品ではレンズの透明感と可動部の滑らかさを優先して見極めましょう。
照明装置と付属品の状態
照明付きの実体顕微鏡では、上部照明と透過照明が正常に点灯するかを確認します。
古い機種では、専用電球の入手性が低くなっている場合もあります。
LED照明へ交換できるか、交換部品を入手しやすいかを事前に調べておくと安心です。
接眼レンズ、補助対物レンズ、ダストカバー、取扱説明書、電源コードなどの付属品も、使用目的によって価値が変わります。
写真撮影を予定しているなら、カメラアダプターに対応する鏡筒かどうかも確認したいところです。
学校用や工場用として複数台をそろえる場合は、同じ規格の部品を共有できる機種が管理しやすいでしょう。
レンズ清掃と保管環境
レンズに付着したほこりは、まずブロアーで軽く吹き飛ばします。
乾いた布で強くこすると細かな傷が入るおそれがあるため、ティッシュや衣服で拭くことは避けましょう。
汚れが残る場合は、レンズクリーニングペーパーと専用クリーナーを少量使い、中心から外側へやさしく拭き取ります。
使用後はダストカバーをかけ、湿気の少ない場所に保管することが大切です。
湿度が高い環境ではカビが発生しやすいため、防湿庫や乾燥剤を使うと光学部品を守りやすくなります。
レンズの状態は観察品質だけでなく中古品の価値にも直結するため、日頃から丁寧に扱いたいものです。
実体顕微鏡の選び方のまとめ
実体顕微鏡は、対象の表面を立体的に観察でき、昆虫、植物、鉱物、電子部品、アクセサリーなど幅広い分野で役立つ光学機器です。
光学顕微鏡と比べると倍率は低めですが、広い視野と長い作動距離を確保しやすく、観察しながら作業できる点に大きな強みがあります。
選ぶ際は、必要な倍率だけでなく、ズームの有無、視野の広さ、照明方式、作動距離、カメラ対応、保守部品の入手性まで確認しましょう。
中古品を検討する場合は、レンズのカビやくもり、照明、可動部の状態を丁寧に確認することが重要です。
まずは低倍率で対象全体をとらえ、照明とピントを整えてから細部を見る手順を身につければ、実体顕微鏡の魅力を十分に引き出せるでしょう。
