建物や橋、機械部品などを安全に使い続けるには、材料にどの程度の力まで加えてよいかを適切に決める必要があります。
その判断の軸となるのが許容応力度です。
材料力学では応力、強度、安全率、変形量などを組み合わせて検討し、壊れにくく信頼できる構造を設計します。
この記事では、許容応力度の意味と計算の考え方を、初めて学ぶ方にもわかりやすく解説します。

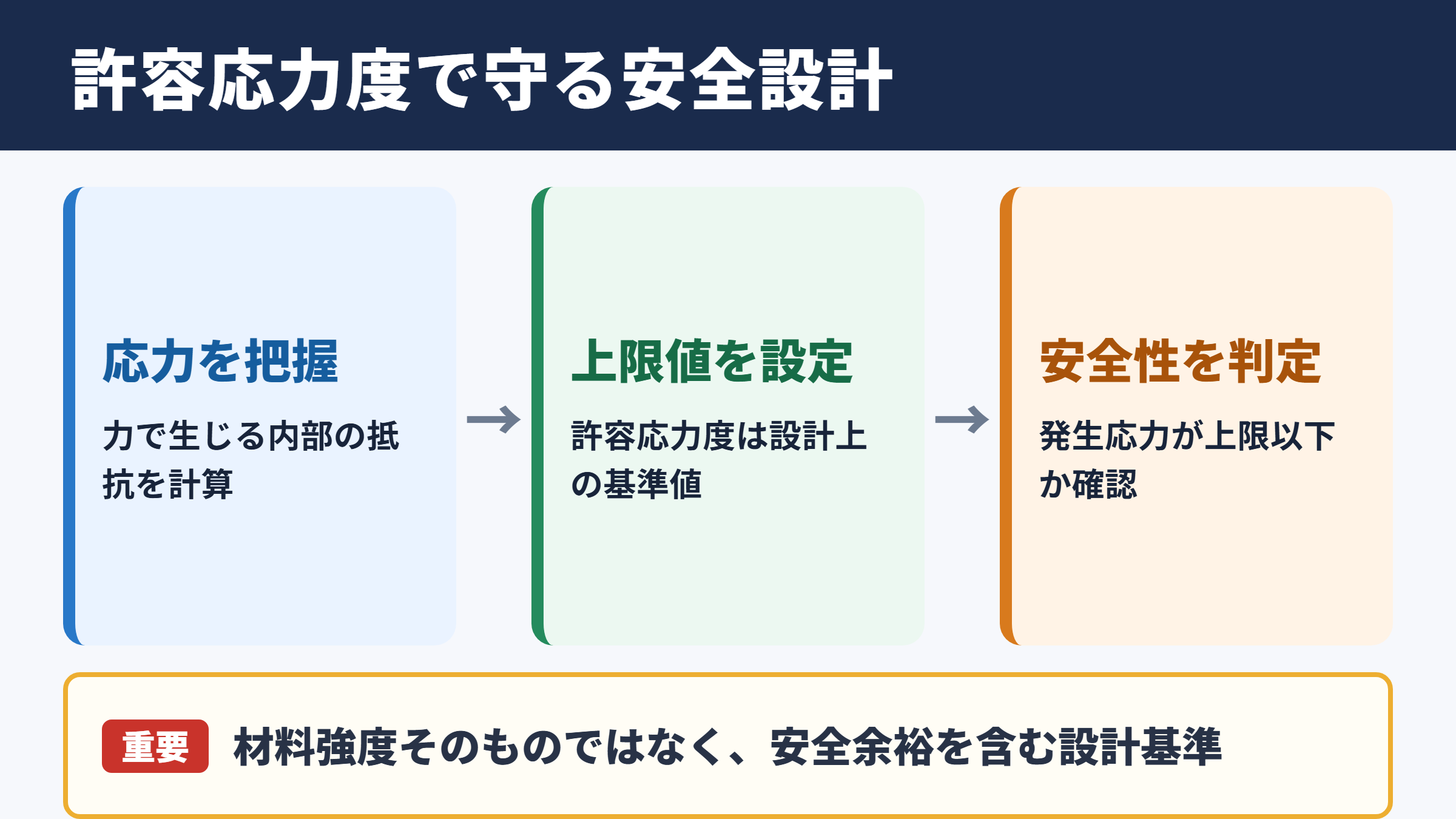

許容応力度の意味と安全設計
それではまず許容応力度の意味と安全設計について解説していきます。
許容応力度の基本的な意味
許容応力度とは、材料や部材に生じる応力について、設計上は超えてはいけないと定める上限値のことです。
単に材料が壊れる瞬間だけを見るのではなく、使用中のばらつき、経年変化、施工誤差、想定外の荷重なども考慮して決められます。
応力とは、外から力を受けたときに材料の内部に生じる抵抗の度合いを表す量です。
たとえば棒を引っ張ると、棒の内部には引張応力が発生します。
同じ力を加えても断面積が小さい棒ほど応力は大きくなり、破損の危険も高まります。
許容応力度は材料そのものの強さではなく、安全に使うための設計上の基準値と理解すると整理しやすいでしょう。
設計で確認する基本は、実際に発生する応力が許容応力度以下であることです。
この条件を満たしていても、たわみ、振動、疲労、座屈などを別途確認する場面があります。
材料強度との違い
材料強度は、材料が破断したり大きく塑性変形したりする限界に関係する値です。
一方の許容応力度は、その限界に余裕を持たせた実用上の値となります。
鉄鋼材料であれば、引張試験によって降伏点や引張強さを把握できます。
ただし、実際の構造物では試験片とまったく同じ条件で荷重が加わるとは限りません。
接合部の状態、温度、繰返し荷重、腐食の進行など、強度に影響する要素は多岐にわたります。
そのため設計では、材料強度をそのまま使わず、一定の安全余裕を見込んだ許容応力度を採用します。
| 用語 | 意味 | 設計での位置づけ |
|---|---|---|
| 応力 | 材料内部に生じる力の分布 | 荷重計算で求める対象 |
| 材料強度 | 材料が耐えられる限界に関する性質 | 許容値を決める基礎 |
| 許容応力度 | 設計時に超えないよう管理する応力の上限 | 安全性判定の基準 |
| 安全率 | 強度に対して持たせる余裕の程度 | 不確実性への備え |
安全率を考慮する理由
安全率とは、材料強度に対してどの程度の余裕を確保するかを示す考え方です。
荷重が予想より増える可能性や、材料の品質にばらつきがある可能性を踏まえ、破壊に近い状態を避けます。
人が利用する建築物や、故障が重大事故につながる機械では、安全率の設定が設計の信頼性を左右します。
ただし、安全率を大きくしすぎれば部材が重くなり、材料費や施工費も増加します。
安全性、経済性、施工性のバランスを取ることが、実務における重要な視点です。
許容応力度の基本的な考え方は、材料強度を安全率で割る形です。
許容応力度 ＝ 基準となる強度 ÷ 安全率
実際には材料の種類、荷重条件、設計基準に応じて詳細な扱いが異なります。
応力の種類と発生の仕組み
続いては応力の種類と発生の仕組みを確認していきます。
引張応力と圧縮応力
引張応力は、部材を両側から引っ張るときに発生する応力です。
ワイヤー、ボルト、吊り材、鉄筋の一部などでは、引張への抵抗が重要になります。
引張力を受ける部材では、断面積が小さいほど応力が大きくなるため、必要な断面を確保しなければなりません。
圧縮応力は、部材を押し縮めるときに発生します。
柱や支柱、機械のフレームなどでは圧縮力が中心となるケースがあります。
圧縮を受ける細長い部材では、材料が壊れる前に横方向へ大きく曲がる座屈にも注意が必要です。
軸方向の力による応力は、荷重を断面積で割って求めます。
応力 ＝ 荷重 ÷ 断面積
同じ荷重でも断面積が二倍になれば、理想化した条件では応力は半分になります。
せん断応力と曲げ応力
せん断応力は、部材をずらすように力が加わるときに発生します。
はさみで紙を切る動きや、ボルト接合部に横向きの力がかかる状態を想像するとわかりやすいでしょう。
ボルト、リベット、溶接部、ピンなどでは、せん断に対する許容応力度が設計上の重要な確認項目です。
曲げ応力は、梁のような部材がたわむときに発生します。
梁の上側と下側では応力の向きが異なり、一般に一方は圧縮、もう一方は引張となります。
曲げが大きくなる位置を見極め、断面形状や材料を選ぶことが欠かせません。
ねじり応力と複合応力
軸を回すときには、部材をねじる力が働きます。
このとき発生するのがねじりに伴うせん断応力です。
モーター軸、ドライブシャフト、回転工具などでは、トルクに対する検討が必要になります。
現実の部材には、引張、圧縮、曲げ、せん断、ねじりが同時に作用することも珍しくありません。
この状態を複合応力と呼びます。
単一の応力だけで安全と判断せず、組み合わさった影響を評価することが、より実態に近い設計につながります。
許容応力と許容応力度の使い分け
続いては許容応力と許容応力度の使い分けを確認していきます。
応力と応力度の表現
日常的な説明では、許容応力と許容応力度が近い意味で使われることがあります。
しかし材料力学では、応力は断面に生じる内力の分布を表す概念であり、応力度は単位面積あたりの大きさを示す表現として扱われます。
実務では設計基準や図書に記載された用語に合わせることが大切です。
特に構造計算書や仕様書では、記号、単位、対象部材を明確にして誤解を防ぎます。
数値だけでなく、その数値が何の応力度なのかを確認する習慣が重要です。
単位と数値の読み方
応力度の単位には、ニュートン毎平方ミリメートルやメガパスカルがよく使われます。
ニュートン毎平方ミリメートルとメガパスカルは、数値として同じ大きさを表します。
たとえば二百ニュートン毎平方ミリメートルは、二百メガパスカルです。
単位の取り違えは、計算結果を大きく誤らせる原因になります。
キロニュートンとニュートン、ミリメートルとメートルも混同しやすいため、計算の途中で単位をそろえることが欠かせません。
| 確認項目 | 見るべき内容 | 注意点 |
|---|---|---|
| 荷重 | 固定荷重、積載荷重、風荷重など | 組合せ条件で値が変わる |
| 断面積 | 有効断面積、欠損部の有無 | 穴あけ部やねじ部に注意 |
| 応力度 | 引張、圧縮、曲げ、せん断など | 作用方向を確認する |
| 許容値 | 材料と基準に対応した値 | 古い資料の流用を避ける |
部材断面と許容値の関係
許容応力度が決まっていても、部材の安全性は断面寸法によって変わります。
同じ材料を使う場合でも、断面積を増やせば軸力による応力度は低下します。
曲げを受ける梁では、単純に面積を増やすだけでなく、材料を断面の外側に配置した形状が有利になる場合があります。
その代表例がＨ形鋼やＩ形断面です。
設計では、許容応力度と断面性能をセットで確認することが基本となります。
必要以上に大きな部材を選ばず、用途に適した形状を検討することも合理的です。
材料別の許容応力度と注意点
続いては材料別の許容応力度と注意点を確認していきます。
鋼材における確認事項
鋼材は強度が高く、建築、土木、機械分野で幅広く使用されます。
一方で、鋼材の許容応力度は鋼種、板厚、接合方法、応力の種類などによって扱いが変わります。
引張に強い材料でも、圧縮を受ける細長い部材では座屈が先に問題になることがあります。
溶接部やボルト接合部では、母材だけでなく接合部の耐力も確認する必要があります。
鋼材は材料強度だけで安全性を判断しないことがポイントです。
コンクリートにおける確認事項
コンクリートは圧縮力に強い一方で、引張力には比較的弱い材料です。
そのため鉄筋コンクリートでは、コンクリートと鉄筋が役割を分担します。
コンクリートのひび割れ、乾燥収縮、クリープ、施工品質は、長期的な性能に影響します。
荷重に対する強度だけでなく、使用時のたわみやひび割れ幅を検討する場面もあります。
設計基準に沿って材料強度と許容値を扱い、現場での配合管理や養生も丁寧に行う必要があります。
木材と樹脂における確認事項
木材は繊維方向によって強さが異なるため、荷重の方向を考慮する必要があります。
節、割れ、含水率、腐朽、接合部の仕様も耐力に影響します。
樹脂材料は軽量で加工しやすい反面、温度や時間の影響を受けやすい特徴があります。
長期荷重で徐々に変形するクリープや、紫外線による劣化にも配慮が必要でしょう。
材料ごとの性質を理解して許容応力度を選ぶことが、安全で長持ちする構造につながります。
許容応力度は材料名だけで一律に決められるものではありません。
材料規格、部材形状、荷重の種類、使用環境、接合条件を踏まえて確認します。
許容応力度計算の流れ
続いては許容応力度計算の流れを確認していきます。
荷重条件の整理
計算の出発点は、部材にどのような荷重が加わるかを整理することです。
建築物では自重による固定荷重、人や家具による積載荷重、風、雪、地震などを検討します。
機械では、部品重量、駆動力、衝撃、回転による慣性力、繰返し荷重などが対象になります。
荷重の大きさだけでなく、作用位置、方向、継続時間、同時に発生する組合せも重要です。
条件整理が不十分だと、その後の応力度計算が正しくても安全性を判断できません。
発生応力度の算定
荷重条件を決めたら、部材内部に発生する軸力、せん断力、曲げモーメント、ねじりモーメントを求めます。
次に断面積や断面係数などを使い、各位置の応力度を計算します。
特に梁では、支点付近でせん断力が大きくなり、中央付近で曲げモーメントが最大となることがあります。
部材全体を一つの数値だけで判断せず、危険になりやすい位置を把握することが必要です。
単純な曲げの検討では、曲げ応力度を曲げモーメントと断面係数から求めます。
曲げ応力度 ＝ 曲げモーメント ÷ 断面係数
断面係数が大きい部材ほど、同じ曲げモーメントに対する曲げ応力度を小さくできます。
許容値との比較判定
算定した発生応力度を、該当する許容応力度と比較します。
発生応力度が許容応力度以下であれば、少なくともその確認項目では基準を満たしていると判断できます。
ただし、応力度の判定だけで設計が完結するとは限りません。
たわみ、振動、疲労、座屈、局部破壊、接合部の耐力なども必要に応じて確認します。
計算結果は数値だけを残すのではなく、荷重条件、材料、断面、参照した基準も記録しておくと、後の見直しに役立ちます。
発生応力度が許容値を超えた場合は、断面を大きくする、材料を変更する、荷重経路を見直す、支持条件を改善するなどの対策を検討します。
許容値を都合よく大きく見積もるのではなく、設計条件そのものを改善する視点が大切です。
許容応力度の理解と設計時の要点
許容応力度は、材料の破壊を避けながら構造物や部品を安全に使用するための重要な基準です。
材料強度に安全率などを考慮して定められ、実際に発生する引張、圧縮、曲げ、せん断などの応力度と比較して使います。
発生応力度が許容応力度以下かを確認することは、材料力学における基本的な安全判定です。
ただし、細長い柱の座屈、繰返し荷重による疲労、たわみ、接合部の破損など、別の視点も忘れてはいけません。
材料の種類、荷重条件、部材形状、使用環境、適用する設計基準を丁寧に確認し、根拠のある安全設計につなげましょう。
