暗電流とは？発生する原理と半導体・フォトダイオードとの関係を解説（温度特性）
暗電流は、光を検出するフォトダイオードやイメージセンサー、各種の半導体デバイスを扱う際に重要となる電流です。
光が当たっていない状態でも電流が流れるため、微弱な光を測る装置ではノイズや測定誤差の原因になり得ます。
一方で、暗電流は単なる不具合ではなく、半導体の物性、接合構造、温度、印加電圧などから生じる現象です。
本記事では暗電流の意味から発生原理、フォトダイオードとの関係、温度特性、測定時の注意点までを順に解説します。

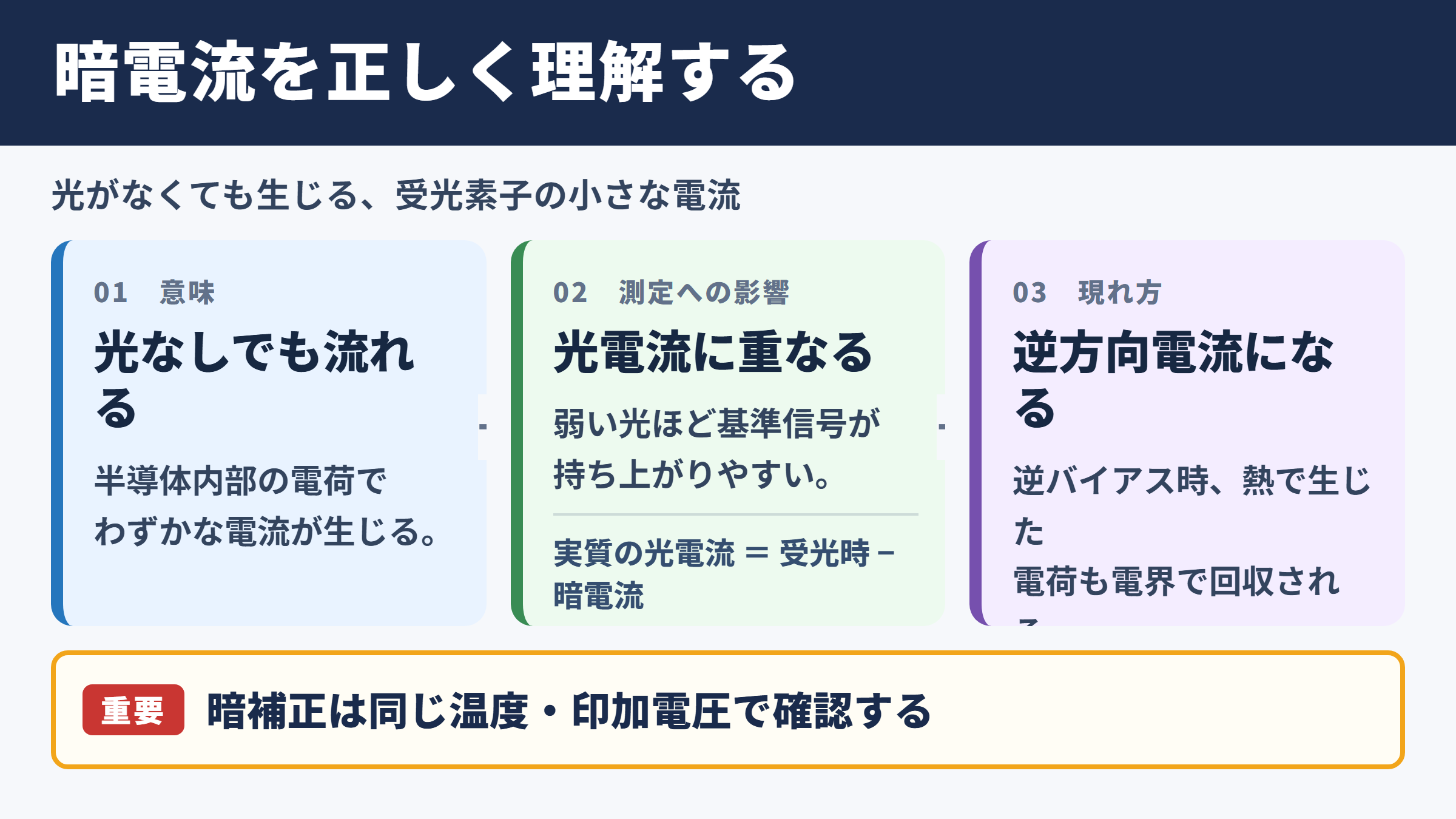

暗電流の意味と基本的な性質
それではまず、暗電流の意味と基本的な性質について解説していきます。
光がない状態で流れる電流
暗電流とは、受光素子に光を照射していない暗い状態でも流れる電流のことです。
英語ではダークカレントと呼ばれ、フォトダイオード、フォトトランジスタ、CCD、CMOSイメージセンサーなどで管理対象になります。
フォトダイオードは本来、入射した光を電気信号へ変換する部品です。
しかし実際には、光子が入ってこなくても半導体内部で電荷が発生し、わずかな電流が端子間を流れます。
この光に由来しない電流が暗電流です。
暗電流が大きいほど、弱い光を検出するときの基準信号が持ち上がり、測定の余裕が小さくなります。
特に天体観測、蛍光測定、医療用画像、監視カメラ、光通信受信器のように、微小な光量を扱う分野では無視しにくい要素でしょう。
光電流との違い
フォトダイオードに光が当たると、光のエネルギーによって電子と正孔の組が生まれます。
このときに生じる電流が光電流です。
測定器で読み取られる電流は、理想的には光電流だけで構成されます。
ただし現実の出力には暗電流も重なります。
そのため、受光時の電流から遮光時の電流を差し引き、実質的な光電流を求める方法がよく採用されます。
受光時に観測される電流 ＝ 光電流 ＋ 暗電流
実質的な光電流 ＝ 受光時の電流 − 遮光時の暗電流
この補正を暗補正と呼ぶことがあります。
測定条件が変わると暗電流も変化するため、以前に取得した値をそのまま使うのではなく、同じ温度や同じ印加電圧で確認する姿勢が大切です。
逆方向電流として現れる理由
一般的なフォトダイオードは、逆バイアスを加えて使用されます。
逆バイアスにより空乏層が広がると、発生した電荷をすばやく回収でき、応答速度や直線性を高めやすくなるためです。
この状態では、半導体内部で熱的に生まれた電子と正孔も電界によって分離され、外部回路へ電流として流れます。
データシートでは、暗電流を逆電流、漏れ電流、リバースカレントとして記載している場合もあります。
名称は異なっても、受光していない条件での不要な電流を評価している点は共通です。
暗電流の単位にはアンペア、ナノアンペア、ピコアンペアなどが用いられ、用途によって求められる水準が大きく変わります。
半導体内部における発生原理
続いては、半導体内部で暗電流が発生する原理を確認していきます。
熱励起による電子と正孔の生成
半導体の価電子帯にある電子は、熱エネルギーを受けることで伝導帯へ移ることがあります。
電子が伝導帯へ移ると、元の位置には正孔が残ります。
電子と正孔は電荷を運ぶ担体となるため、電界が存在する場所では電流につながります。
光がない暗所であっても温度が絶対零度ではない以上、熱励起による電荷生成を完全にゼロにはできません。
これが暗電流の基本的な出発点です。
バンドギャップが小さい材料では、比較的少ない熱エネルギーでも担体が生まれやすくなります。
したがって、材料の種類は暗電流の大きさに直結します。
暗電流は、半導体が持つ熱的な性質から発生するため、完全に存在しない状態を目指すよりも、用途に応じて小さく抑え、正しく補正する考え方が実務的です。
空乏層での生成再結合
pn接合の周辺には、自由に動けるキャリアが少ない空乏層が形成されます。
フォトダイオードでは、この空乏層が光で発生した電荷を分離する役割を果たします。
一方で、空乏層内でも欠陥準位や不純物準位を介して電子と正孔が生成されることがあります。
生成された担体は内部電界によって別々の方向へ移動するため、逆方向の暗電流になります。
空乏層が広いほど光を効率よく受け止められる場合がありますが、生成に関与する体積も増える可能性があります。
そのため、感度、応答速度、暗電流の間には設計上のバランスがあります。
高感度な受光素子ほど、受光面積や空乏層の構造が暗電流の評価と密接に結び付きます。
結晶欠陥と表面漏れ
半導体結晶に傷、転位、金属汚染、加工ダメージなどがあると、理想的な結晶にはないエネルギー準位が作られます。
これらの欠陥はキャリア生成を助ける経路となり、暗電流を増やす一因です。
チップ表面も注意が必要です。
表面には未結合手や汚染物質が存在しやすく、電流が端部を回り込む表面漏れが発生することがあります。
湿気、指紋、フラックス残渣、洗浄不足なども、微小電流測定では見過ごせません。
保護膜の品質、ガードリング構造、パッケージの気密性は、こうした漏れを抑えるための重要な工夫です。
フォトダイオードと暗電流の関係
続いては、フォトダイオードの種類と暗電流の関係を確認していきます。
pn型フォトダイオードの特性
pn型フォトダイオードは、p型半導体とn型半導体を接合した基本的な受光素子です。
逆バイアスを加えると空乏層が広がり、光により生成された電子と正孔を効率よく回収できます。
ただし、逆バイアスを大きくすると空乏層内の生成電流や表面漏れが増える場合があります。
データシートの暗電流値を見るときは、測定温度だけでなく、逆電圧の条件も必ず確認しましょう。
同じ品番でも、印加電圧が異なれば比較できないことがあります。
| 確認項目 | 暗電流への主な影響 |
|---|---|
| 逆バイアス電圧 | 空乏層の広がりや電界強度が変化します |
| 受光面積 | 面積が大きいほど漏れ電流が増えやすくなります |
| 接合温度 | 温度上昇により熱生成キャリアが増えます |
| 保管環境 | 湿気や汚染が表面漏れにつながる場合があります |
| 実装状態 | 基板の汚れや絶縁不良が測定値へ影響します |
PINフォトダイオードの構造
PINフォトダイオードは、p型層とn型層の間に真性に近いi層を設けた構造です。
i層を挟むことで空乏層を広げやすく、受光領域を確保しながら高速応答を得やすくなります。
光通信や計測機器で使われることが多い形式です。
一方で、i層の厚さや品質は暗電流にも関わります。
材料内の欠陥が多いと、広い領域で発生したキャリアが暗電流として回収される可能性があります。
PIN構造は高速性と受光効率に優れますが、暗電流を小さく保つには高品質な結晶成長と表面処理が欠かせません。
アバランシェフォトダイオードの増幅
アバランシェフォトダイオードは、強い逆電界を利用して光電流を内部増倍する素子です。
微弱光を検出しやすい反面、暗電流も増倍の影響を受けます。
暗電流には、増倍領域の前で発生する成分と、増倍領域内で発生する成分があり、後者は大きく増幅されやすい特徴があります。
高い利得を設定すれば感度が上がるとは限りません。
ノイズや暗電流の増加によって、信号対雑音比が悪化することもあります。
アバランシェフォトダイオードでは、利得を上げるほど微弱な信号を取り出しやすくなります。
ただし暗電流と雑音も含めて評価し、最適な逆バイアス電圧を決める必要があります。
温度特性と暗電流の変化
続いては、暗電流の温度特性と実用上の影響を確認していきます。
温度上昇で増えやすい理由
温度が上がると、半導体内部の電子はより大きな熱エネルギーを受け取ります。
その結果、価電子帯から伝導帯へ移る電子が増え、電子と正孔の生成量も増加します。
このため、暗電流は温度上昇に対して単純な比例ではなく、急激に増える傾向を示します。
一般に半導体デバイスの暗電流は、数度から十度程度の温度変化でも大きく変わる場合があります。
正確な増加率は材料、構造、電圧条件によって異なるため、個別のデータシートや実測値で判断することが必要です。
暗電流の比較では、室温という表現だけで判断せず、具体的な測定温度を確認することが重要です。
バンドギャップとの関係
バンドギャップは、電子が価電子帯から伝導帯へ移るために必要なエネルギー差です。
バンドギャップが大きい材料は熱励起が起こりにくく、常温付近での暗電流を抑えやすい傾向があります。
シリコンは可視光受光素子で広く使われ、性能、コスト、製造技術のバランスに優れた材料です。
一方、赤外線を検出するために使われる狭いバンドギャップの材料では、熱的なキャリア生成が増えやすくなります。
そのため赤外線センサーでは、冷却機構を組み合わせる設計が採用されることもあります。
| 条件 | 暗電流の傾向 | 実務上の対応 |
|---|---|---|
| 温度が低い | 熱励起が減りやすい | 冷却や放熱を検討します |
| 温度が高い | 熱生成キャリアが増えやすい | 温度補正と測定条件管理を行います |
| バンドギャップが広い | 常温で抑えやすい傾向 | 検出したい波長との両立を考えます |
| バンドギャップが狭い | 熱的な影響を受けやすい | 冷却設計が必要になる場合があります |
冷却による低減効果
暗電流を低減する代表的な方法が冷却です。
素子温度を下げれば熱励起によるキャリア生成が抑えられ、微弱光の測定可能な範囲を広げやすくなります。
冷却CCDカメラや科学計測用カメラでペルチェ素子が使われるのは、この効果を利用するためです。
ただし、冷却すればすべての問題が解消するわけではありません。
結露、温度むら、消費電力、冷却時間、装置コストも検討事項になります。
冷却の効果を判断するときは、暗電流だけではなく、読み出しノイズ、ショットノイズ、必要な露光時間を合わせて評価することが重要です。
温度を安定させるだけでも、暗電流補正の再現性が向上し、測定結果の信頼性を高められます。
暗電流が与える測定精度への影響
続いては、暗電流が測定精度や画像品質へ与える影響を確認していきます。
長時間露光における蓄積
暗電流は時間とともに電荷として蓄積されます。
露光時間が短ければ影響は小さくても、長時間露光では無視できない量になることがあります。
イメージセンサーでは、暗電流により蓄積された電荷が画素値を押し上げ、暗い画像でも明るい信号が現れる原因になります。
天体撮影のように数分から数十分の露光を行う用途では、暗電流の補正が画質を左右します。
蓄積する暗電荷の考え方
暗電荷量 ＝ 暗電流 × 露光時間
露光時間が長くなるほど、同じ暗電流でも蓄積量は増加します。
この関係から、長時間測定では温度管理と遮光時の基準データ取得が特に重要になります。
ショットノイズとの関係
電流は連続的に見えても、実際には電子という離散的な粒子の移動で成り立っています。
そのため、暗電流に含まれる電子数にも統計的なばらつきが生じます。
これがショットノイズです。
暗電流そのものを補正で差し引けたとしても、暗電流に由来するショットノイズまで完全に消えるわけではありません。
微小信号を扱う場面では、平均値の補正だけでなく、ノイズ成分を含めた信号対雑音比の検討が必要です。
暗電流はオフセットの問題であると同時に、検出限界を左右するノイズ源でもあります。
ホットピクセルと画素むら
イメージセンサーでは、すべての画素が同じ暗電流を持つとは限りません。
製造ばらつきや局所的な欠陥により、特定の画素だけ暗電流が大きくなる場合があります。
このような画素はホットピクセルと呼ばれ、暗い画像でも点状に明るく写ることがあります。
補正処理では、ダークフレームを撮影して画素ごとの暗信号を記録し、通常画像から差し引く方法が使われます。
ただしダークフレームは、露光時間、温度、ゲイン、読み出し条件をできるだけ本撮影と一致させることが必要です。
暗電流補正の精度は、補正用データを取得した条件と、本番データを取得した条件がどれだけ一致しているかで大きく変わります。
暗電流の測定方法と低減対策
続いては、暗電流の測定方法と低減対策を確認していきます。
遮光状態での電流測定
暗電流を測定するときは、受光面へ光が入らないように十分な遮光を行います。
室内照明だけでなく、窓からの光、表示器の光、すき間からの反射光にも注意が必要です。
微小電流を測る場合は、一般的なテスターでは分解能が足りないことがあります。
エレクトロメータ、ソースメジャーユニット、低電流レンジを備えた測定器を使用すると、より適切に評価できます。
逆バイアス電圧を印加する場合は、電源側の漏れ電流やケーブルの絶縁状態も確認しましょう。
測定環境の管理
暗電流の測定では、素子そのもの以外から流れ込む電流を区別しなければなりません。
基板の汚れ、湿度、絶縁材の吸湿、コネクター表面の汚染は、ピコアンペア領域では大きな誤差源になります。
測定前に基板を適切に洗浄し、完全に乾燥させることが有効です。
必要に応じてガードパターンを設け、微小電流の測定ノードへ表面漏れが流れ込む経路を減らします。
測定値が予想以上に大きい場合、素子の故障と決めつける前に、遮光、湿度、基板汚染、計測器のゼロ点を確認することが近道です。
回路設計による対策
受光回路では、フォトダイオードの暗電流を見込んでトランスインピーダンスアンプの構成を決めます。
帰還抵抗を非常に大きくすると微小な光電流を増幅できますが、暗電流によるオフセット電圧も大きくなります。
オペアンプ自身の入力バイアス電流も、暗電流と同様に誤差へ加わる点に注意が必要です。
低入力バイアス電流のアンプを選び、リークの少ない基板材料や部品を使うことで、回路全体の誤差を抑えられます。
温度センサーを近くに配置し、温度に応じた補正値をソフトウェアで適用する方法も有効です。
素子単体の暗電流が小さくても、回路や実装が不適切なら、最終的な測定系の漏れ電流は大きくなります。
暗電流と温度特性のまとめ
暗電流は、光が当たっていない状態でも半導体やフォトダイオードに流れる電流です。
熱励起、空乏層内の生成、結晶欠陥、表面漏れなどが主な発生要因になります。
特に温度が上がると熱的に生成される電子と正孔が増え、暗電流は大きくなりやすい特徴があります。
微弱光測定や長時間露光では、暗電流がオフセットだけでなくショットノイズやホットピクセルの原因にもなるため、注意が必要です。
測定時は遮光、温度、逆バイアス電圧、露光時間をそろえ、同じ条件で暗補正用のデータを取得することが基本になります。
また、冷却、放熱、表面汚染の防止、低リーク部品の採用、ガード設計などを組み合わせれば、暗電流による影響を抑えやすくなります。
フォトダイオードや半導体センサーの性能を正しく引き出すには、感度だけでなく暗電流と温度特性まで含めて評価することが大切です。
