磁束密度の単位は？テスラとガウスの関係や換算方法を解説！
磁石やコイル、モーター、医療機器などを調べていると、磁束密度という言葉とともにテスラやガウスという単位を目にします。
どちらも磁気の強さに関係する単位ですが、数値の桁が大きく違うため、換算時に戸惑うこともあるでしょう。
この記事では、磁束密度の基本的な意味からテスラとガウスの関係、実際の換算方法、測定時の注意点までをわかりやすく紹介します。
磁束密度の単位とテスラの基本
それではまず、磁束密度の単位とテスラについて解説していきます。

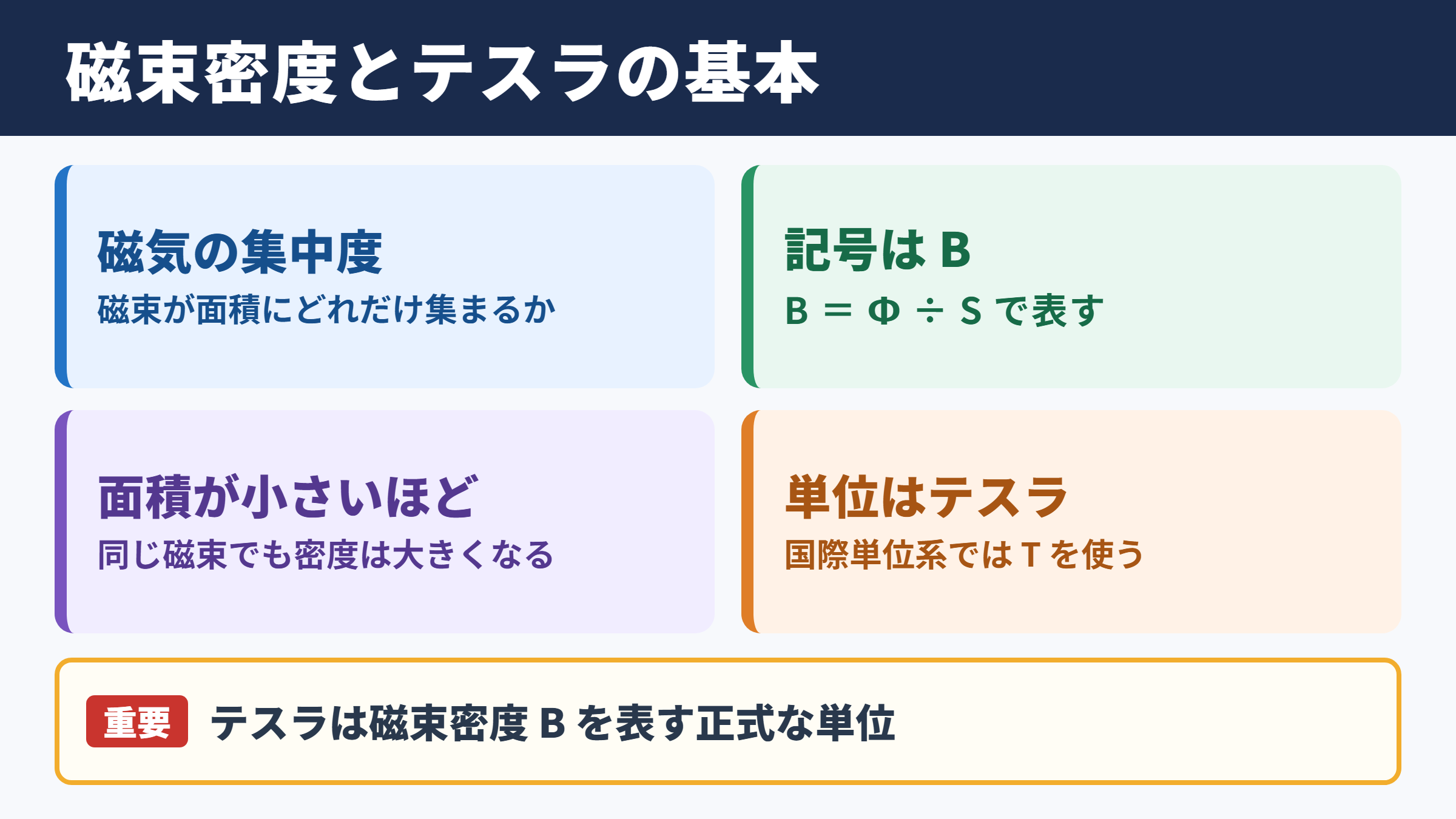

磁束密度が表す磁気の集中度
磁束密度とは、ある面積を通り抜ける磁束がどの程度あるかを示す物理量です。
簡単にいえば、ある場所に磁気がどれほど密集しているかを数値で表したものと考えると理解しやすいでしょう。
磁石の近くでは磁力線が密になり、離れた場所では広がっていきます。
この磁力線の密集具合を定量的に扱うために用いられるのが磁束密度です。
記号には一般にBが使われます。
磁束そのものは、面全体を通過する磁気の総量を表します。
一方の磁束密度は、同じ磁束がどれだけ狭い範囲に集まっているかまで考慮する点に特徴があります。
磁束密度Bは、磁束Φを面積Sで割った値として表せます。
B ＝ Φ ÷ S
同じ磁束でも、通過する面積が小さいほど磁束密度は大きくなります。
たとえばモーター内部では、限られた空間に強い磁界を効率よくつくる必要があります。
そのため、永久磁石の性能や鉄心の形状を検討する際には、磁束密度が重要な設計指標になります。
国際単位系におけるテスラ
磁束密度の国際単位系における正式な単位は、テスラです。
単位記号はTで表します。
テスラという名称は、交流電力や無線技術の研究で知られる発明家ニコラ テスラに由来します。
1テスラは非常に強い磁束密度を表す単位であり、日常的な磁石の周辺ではミリテスラやマイクロテスラで表現される場面も少なくありません。
地球の磁場は場所によって異なりますが、おおむね数十マイクロテスラ程度です。
これに対し、工業用の強力なネオジム磁石の表面付近では、数百ミリテスラから1テスラ前後になる場合があります。
テスラは大きな磁束密度を扱う際に便利な単位であり、研究、医療、電気機器の分野で広く使われています。
| 対象 | 磁束密度の目安 | 主な表記 |
|---|---|---|
| 地球磁場 | 約25から65マイクロテスラ | マイクロテスラ |
| 冷蔵庫用磁石の近傍 | 数ミリテスラ程度 | ミリテスラ |
| ネオジム磁石の表面付近 | 数百ミリテスラ程度 | ミリテスラまたはテスラ |
| MRI装置 | 1.5から3テスラ程度 | テスラ |
| 研究用超伝導磁石 | 10テスラ以上 | テスラ |
ウェーバ毎平方メートルとの関係
テスラは、ウェーバ毎平方メートルという形でも定義できます。
ウェーバは磁束の単位であり、単位記号はWbです。
したがって、1平方メートルの面積を1ウェーバの磁束が垂直に通過するとき、磁束密度は1テスラになります。
1テスラは、1ウェーバ毎平方メートルに相当します。
1 T ＝ 1 Wb 毎 m²
この関係を知ると、磁束と面積から磁束密度を求める計算がしやすくなります。
また、テスラは電流が流れる導線に働く力とも関係があります。
磁界に対して垂直に置かれた導線では、磁束密度が大きいほど大きな力が発生します。
モーターが回転する仕組みや、スピーカーの振動板が動く仕組みを理解するうえでも、テスラは欠かせない単位です。
磁束密度の標準単位はテスラです。
テスラは磁束を面積で割った量であり、磁気が空間にどの程度集中しているかを示します。
ガウスの意味と使用される場面
続いては、ガウスの意味と使われる場面を確認していきます。
CGS単位系におけるガウス
ガウスは、磁束密度を表す古い単位系であるCGS単位系で用いられる単位です。
単位記号にはGが使われます。
名称は、数学や電磁気学に大きな功績を残したカール フリードリヒ ガウスに由来します。
現在の国際単位系ではテスラが標準ですが、ガウスは完全に使われなくなったわけではありません。
特に磁石の仕様、磁気センサー、オーディオ機器、ホビー分野などでは、今でもガウス表記を見かけます。
これは、比較的小さな磁束密度を整数に近い扱いやすい数値で示せるためです。
たとえば地球磁場は0.00005テスラ程度ですが、ガウスで表すと約0.5ガウスになります。
用途によっては、こちらのほうが感覚的につかみやすいケースもあるでしょう。
磁石のカタログにおけるガウス表記
永久磁石の販売ページやカタログでは、表面磁束密度をガウスで掲載していることがあります。
表面磁束密度とは、磁石の表面近くで測定した磁束密度です。
ただし、この値だけで磁石の強さを完全に比較することはできません。
測定する位置、磁石の形状、厚み、測定器の向き、周囲にある鉄材の影響などで、測定値が変わるためです。
ガウス値は測定条件とセットで確認することが大切です。
同じ材質の磁石でも、円盤形、角形、リング形では磁界の広がり方が異なります。
また、表面から少し距離を離すだけで、磁束密度が大きく低下する場合もあります。
| 確認項目 | 内容 | 比較時の注意点 |
|---|---|---|
| 測定位置 | 表面中央か端部か | 位置が違う値は単純比較しにくい |
| 測定距離 | 磁石表面からの距離 | 距離が増えると値は低下しやすい |
| センサー方向 | 磁界に対するプローブの向き | 角度ずれで表示値が変わる |
| 磁石形状 | 円盤形や角形など | 磁界分布が異なる |
| 周辺金属 | 鉄板や治具の有無 | 磁路が変化して測定値に影響する |
ミリガウスと環境磁場の表示
環境中の磁場を測定する機器では、ミリガウスという単位もよく使用されます。
1ミリガウスは、1ガウスの1000分の1です。
住宅周辺の送電線、家電製品、電源アダプターなどがつくる低周波磁場を調べる際には、ミリガウス表示が使われることがあります。
ただし、磁場の数値を確認する際には、磁束密度なのか磁界の強さなのかを区別する必要があります。
磁束密度はテスラやガウスで表すのに対し、磁界の強さはアンペア毎メートルで表されることが一般的です。
空気中のような条件では両者に一定の関係がありますが、鉄などの磁性材料があると単純には扱えません。
単位だけでなく、何を測っている機器なのかを説明書で確認しましょう。
テスラとガウスの換算関係
続いては、テスラとガウスの換算関係を確認していきます。
基本となる換算式
テスラとガウスの関係は明確に決まっています。
1テスラは10000ガウスです。
反対に、1ガウスは0.0001テスラに相当します。
つまり、テスラからガウスへ換算するときは10000を掛け、ガウスからテスラへ換算するときは10000で割ります。
テスラからガウスへの換算式です。
ガウス ＝ テスラ × 10000
ガウスからテスラへの換算式です。
テスラ ＝ ガウス ÷ 10000
この10000倍という差を見落とすと、磁束密度の評価を大きく誤るおそれがあります。
特に仕様書や海外製品のデータシートを読む場面では、単位記号を最初に確認する習慣が役立ちます。
1テスラと1ガウスは同じ大きさではありません。
桁違いの差があることを覚えておきましょう。
代表的な数値の換算例
実際の数値を使うと、換算の感覚をつかみやすくなります。
0.1テスラは1000ガウスです。
0.5テスラは5000ガウスであり、1.2テスラは12000ガウスになります。
反対に、300ガウスは0.03テスラです。
2500ガウスなら0.25テスラに換算できます。
| テスラ表示 | ガウス表示 | 換算の考え方 |
|---|---|---|
| 0.00005 T | 0.5 G | 0.00005に10000を掛ける |
| 0.01 T | 100 G | 0.01に10000を掛ける |
| 0.1 T | 1000 G | 0.1に10000を掛ける |
| 0.5 T | 5000 G | 0.5に10000を掛ける |
| 1 T | 10000 G | 基準となる関係 |
| 100 G | 0.01 T | 100を10000で割る |
| 500 G | 0.05 T | 500を10000で割る |
| 5000 G | 0.5 T | 5000を10000で割る |
小数点の位置を動かす方法で覚えることもできます。
テスラからガウスへ変換する場合は小数点を右へ4桁移動させます。
ガウスからテスラへ変換する場合は左へ4桁移動させるイメージです。
接頭語を含む単位換算
テスラには、ミリやマイクロなどの接頭語が付くことがあります。
1ミリテスラは1000分の1テスラであり、ガウスに直すと10ガウスです。
1マイクロテスラは100万分の1テスラであり、0.01ガウスに相当します。
さらに、1ガウスは1000ミリガウスです。
複数の接頭語が混ざると計算ミスが起こりやすいため、いったんテスラまたはガウスの基本単位に戻して考えると安全です。
| 単位 | テスラ換算 | ガウス換算 |
|---|---|---|
| 1 T | 1 T | 10000 G |
| 1 mT | 0.001 T | 10 G |
| 1 μT | 0.000001 T | 0.01 G |
| 1 G | 0.0001 T | 1 G |
| 1 mG | 0.0000001 T | 0.001 G |
換算の基本は1テスラが10000ガウスという関係です。
ミリテスラは10ガウス、マイクロテスラは0.01ガウスと覚えると、日常的な計算がスムーズになります。
磁束密度の計算と実用例
続いては、磁束密度の計算と実用例を確認していきます。
磁束と面積から求める計算
磁束密度は、磁束とその磁束が通過する面積がわかれば求められます。
磁束が均一に分布していると仮定する場合、磁束を面積で割るだけです。
たとえば0.02ウェーバの磁束が0.01平方メートルの面積を垂直に通過しているなら、磁束密度は2テスラになります。
実際には磁界が均一でないことも多いため、設計や解析では位置ごとの分布を確認する必要があります。
それでも基本式を理解しておけば、計算結果の妥当性を判断しやすくなるでしょう。
面積が半分になれば、同じ磁束でも磁束密度は2倍になります。
この考え方は変圧器の鉄心設計や磁気回路の検討にもつながります。
コイルと電磁石における磁束密度
コイルに電流を流すと、周囲に磁界が発生します。
コイルの巻き数を増やしたり、流す電流を大きくしたりすると、一般に磁束密度は増加します。
さらに鉄心を組み合わせると、磁束が通りやすくなり、より強い磁束密度を得られる場合があります。
ただし、鉄心には磁気飽和という現象があります。
ある程度以上の磁束密度になると、電流を増やしても磁束が比例して増えにくくなります。
このため、電磁石や変圧器の設計では、材料ごとの飽和磁束密度を考慮することが重要です。
発熱、消費電力、必要な吸着力なども合わせて判断します。
電磁石の磁束密度は、電流だけでは決まりません。
コイルの巻き数、鉄心の材質、空隙の大きさ、磁気飽和、周囲の構造まで含めて評価する必要があります。
モーターとセンサーにおける活用
モーターでは、永久磁石や電磁石がつくる磁束密度が、トルクや効率に影響します。
磁束密度を高めれば必ず性能が上がるわけではなく、鉄心の飽和、渦電流損失、部品の耐熱性などとのバランスが必要です。
一方、ホール素子や磁気抵抗素子を使ったセンサーでは、微小な磁束密度の変化を検出します。
スマートフォンの方位センサー、自動車の回転検出、産業機械の位置検出などは、その代表例です。
センサーの仕様には測定範囲がテスラ、ミリテスラ、ガウスのいずれかで記載されます。
測定対象の磁束密度がセンサー範囲を超えないかを事前に確認することが欠かせません。
範囲が狭すぎると飽和し、広すぎると小さな変化を読み取りにくくなることがあります。
磁束密度の測定方法と注意点
続いては、磁束密度の測定方法と注意点を確認していきます。
ガウスメーターとテスラメーター
磁束密度の測定には、ガウスメーターやテスラメーターと呼ばれる測定器を用います。
名称は異なっていても、表示単位をガウスとテスラで切り替えられる機種が多くあります。
代表的な測定原理はホール効果です。
磁場中に置いた半導体に電流を流すと、磁束密度に応じた電圧が発生します。
この電圧を利用して磁束密度を数値化します。
プローブには軸方向の磁界を測るタイプと、面に沿った磁界を測るタイプがあります。
測定したい磁界の方向に合ったプローブを選ばなければ、正しい値を得にくくなります。
測定位置とプローブ角度の影響
磁束密度は空間内で均一とは限りません。
特に磁石の端部や隙間付近では、わずかな位置の違いで測定値が変わることがあります。
測定手順を再現できるように、基準面からの距離、測定する位置、プローブの向きを記録しておくとよいでしょう。
プローブ面が磁界の方向から傾くと、表示値が小さくなる場合があります。
これは測定器が磁束密度の特定方向の成分を読み取るためです。
最大値を探す作業と、決めた条件で比較する作業は目的が異なります。
性能評価では、毎回同じ条件で測定することが信頼性につながります。
| 測定の目的 | 重視する事項 | 記録したい内容 |
|---|---|---|
| 磁石の受入検査 | 規格との一致 | 測定位置、距離、判定基準 |
| 磁界分布の確認 | 位置ごとの変化 | 座標、測定間隔、プローブ方向 |
| 装置の異常調査 | 通常時との差 | 電流値、温度、周辺部品の状態 |
| センサーの校正 | 基準値との比較 | 基準磁場、温湿度、校正履歴 |
温度と周辺金属による変動
永久磁石の磁力は、温度の影響を受けます。
一般に温度が上昇すると磁束密度が低下する傾向があり、材質によっては高温で不可逆的な減磁が起こる可能性もあります。
測定値を比較する場合は、測定時の温度をそろえることが望ましいでしょう。
また、近くに鉄や磁性ステンレスなどがあると、磁束の通り道が変化します。
測定対象だけを動かしたつもりでも、治具や机の金属部分が結果に影響していることがあります。
周囲の環境を変えずに測定し、必要に応じて非磁性材料の治具を使うと安定した評価につながります。
数値の大きさだけで判断せず、測定条件の再現性を見ることが実務では重要です。
テスラとガウスを扱う際の確認項目
続いては、テスラとガウスを扱う際の確認項目を確認していきます。
仕様書における単位の読み取り
製品の仕様書では、磁束密度がT、mT、G、mGなど複数の単位で記載されることがあります。
数値だけを見て比較すると、単位の違いによって誤った判断をしやすくなります。
たとえば500mTは0.5Tであり、5000Gと同じです。
一方、500Gは0.05Tなので、500mTとは10倍の差があります。
mTとGを混同しないことが、最初の重要な確認事項です。
発注書、検査表、図面、測定器の画面で単位を統一しておくと、情報共有時のミスを減らせます。
残留磁束密度と表面磁束密度の違い
磁石に関するデータでは、残留磁束密度という言葉もよく登場します。
残留磁束密度は、磁石材料を十分に磁化した後、外部磁界を取り去った状態で材料内部に残る磁束密度に関する特性値です。
一方、表面磁束密度は、完成した磁石の表面近くで実測した値です。
両者は似た言葉ですが、意味も測定条件も異なります。
残留磁束密度が高い材料でも、磁石の寸法や形状によって表面磁束密度は変わります。
必要な性能に応じて、材料特性を見るのか、実際の部品での測定値を見るのかを使い分けましょう。
残留磁束密度は材料特性に関する値です。
表面磁束密度は製品形状や測定条件の影響を受ける実測値であり、同じ意味ではありません。
安全性と電子機器への配慮
強い磁石や高磁場装置を扱う場合は、安全面にも注意が必要です。
大きな磁束密度をもつ磁石は、工具や金属部品を急に引き寄せることがあります。
指を挟む事故や、破損した磁石の破片が飛ぶ危険にも配慮しましょう。
また、磁気カード、腕時計、スマートフォン、記憶媒体、精密な電子機器などは磁場の影響を受ける可能性があります。
医療用植込み機器を使用している人への配慮が必要な場面もあります。
機器の取扱説明書や安全基準を確認し、必要に応じて専門家へ相談する姿勢が大切です。
強い磁束密度を扱う作業では、測定と安全管理を切り離さないことを意識してください。
磁束密度の単位に関するまとめ
磁束密度は、磁気がある面積にどれほど集中しているかを表す物理量です。
国際単位系ではテスラを使い、1テスラは10000ガウスに相当します。
テスラからガウスへ換算するときは10000を掛け、ガウスからテスラへ換算するときは10000で割ります。
1ミリテスラは10ガウス、1マイクロテスラは0.01ガウスという関係も、実務や学習で役立つポイントです。
磁石のカタログや測定器の表示を読むときは、単位だけでなく、測定位置、距離、プローブの向き、温度、周囲の金属といった条件も確認しましょう。
磁束密度の数値は、単位と測定条件をそろえて初めて正しく比較できます。
テスラとガウスの換算関係を身につけておけば、磁石、モーター、センサー、電磁石など、幅広い場面で磁気の情報を落ち着いて読み解けるようになるでしょう。
