磁束の公式は？磁束密度と面積を使う計算式をわかりやすく解説！（面積分）
磁束は、磁場がある面をどれほど通り抜けているかを表す物理量です。
電磁誘導、発電機、モーター、コイルなどを理解するうえで欠かせない考え方ですが、磁束密度と面積の掛け算だけでは対応できない場面もあります。
この記事では基本公式から角度を含む計算、磁束密度が場所によって変化する場合の面積分まで、式の意味と使い分けを順序よく解説します。

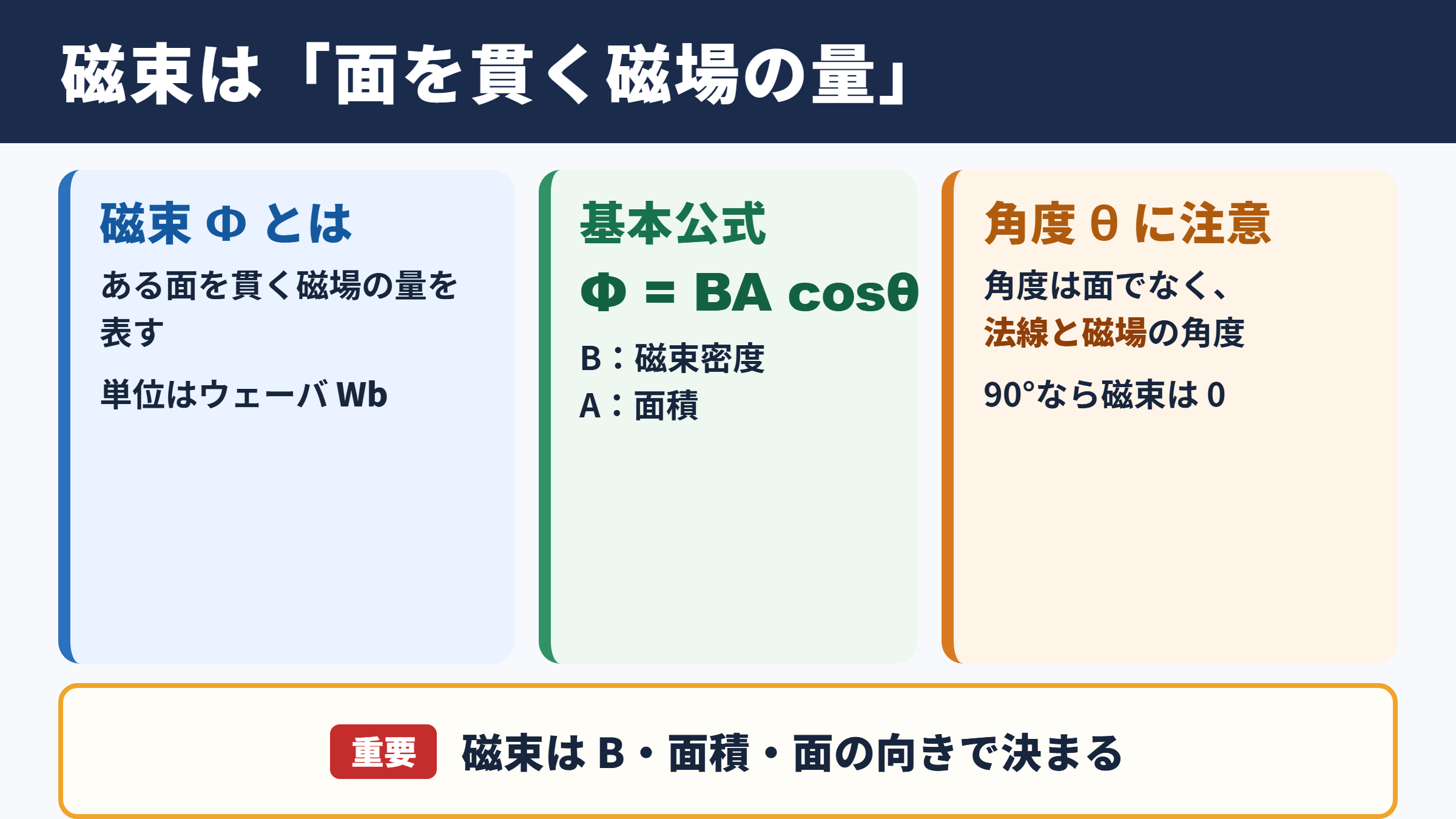

磁束の公式と基本的な考え方
それではまず磁束の公式と、計算で最初に押さえたいポイントについて解説していきます。
磁束が表す量
磁束は記号Φで表し、ある面を貫く磁場の量を数値化したものです。
磁場そのものを示す磁束密度Bとは異なり、磁束は面の広さや面の向きまで含めて決まる量と考えると理解しやすいでしょう。
同じ強さの磁場であっても、通過させる面積が広くなれば磁束は大きくなります。
一方で、面を磁場に対して傾けると、実際に磁場を受け止める有効な面積が小さくなるため、磁束も変化します。
磁束の単位はウェーバで、記号ではWbと書きます。
ウェーバは日常生活で頻繁に耳にする単位ではありませんが、電圧の発生や磁気回路の設計では重要な役割を持ちます。
磁束は磁場の強さだけを表す数値ではありません。
磁束密度、面積、面の向きという三つの要素を組み合わせて考える点が重要です。
一様な磁場における基本公式
磁束密度が面のどこでも同じであり、面が平面である場合の基本公式は次の形です。
Φ＝BAcosθ
Φは磁束、Bは磁束密度、Aは面積、θは磁場と面の法線がなす角度です。
ここで注意したいのは、θが面そのものと磁場の角度ではなく、面に垂直な方向である法線と磁場の角度であることです。
法線と磁場が同じ向きならθは0度となり、cos0度は1です。
このとき磁束はΦ＝BAとなり、磁束密度と面積をそのまま掛け合わせます。
法線と磁場が直角ならθは90度であり、cos90度は0です。
磁場は面に沿って流れるため、その面を貫く磁束は0Wbになります。
| 磁場と法線の角度 | cosθ | 磁束の大きさ | 面の状態 |
|---|---|---|---|
| 0度 | 1 | BA | 面が磁場を正面から受ける状態 |
| 30度 | 約0.866 | 約0.866BA | 少し傾いた状態 |
| 60度 | 0.5 | 0.5BA | 有効面積が半分になる状態 |
| 90度 | 0 | 0 | 面が磁場と平行な状態 |
単位から確認する公式の意味
磁束密度Bの単位はテスラで、記号ではTです。
テスラは1平方メートルあたりにどれほどの磁束が通るかを示す単位でもあり、1Tは1Wb毎平方メートルと読み替えられます。
面積Aの単位を平方メートルでそろえれば、Tと平方メートルの積はWbになります。
つまり、単位の関係からもΦ＝BAが成り立つことを確認できます。
面積を平方センチメートルや平方ミリメートルで与えられたときは、計算前に必ず平方メートルへ換算することが大切です。
長さの単位を変換するだけでなく、面積では変換倍率を二乗する必要があります。
たとえば1平方センチメートルは0.0001平方メートルであり、1平方ミリメートルは0.000001平方メートルです。
磁束密度と面積による計算
続いては磁束密度と面積を使った、基本的な数値計算を確認していきます。
面に垂直な磁場の計算例
磁束密度が0.50Tで、磁場に垂直な面の面積が0.20平方メートルである場合を考えます。
この場合は法線と磁場が平行なので、角度は0度です。
Φ＝BA
Φ＝0.50×0.20
Φ＝0.10Wb
答えは0.10Wbです。
式だけを見ると単純ですが、面積の単位が平方メートルであるかを確かめる習慣が、計算ミスの防止につながります。
問題文に20平方センチメートルと書かれていたなら、そのまま20を代入してはいけません。
20平方センチメートルは0.0020平方メートルに換算してから扱います。
角度がある面の計算例
磁束密度が0.80T、面積が0.50平方メートルであり、磁場と法線の角度が60度の場合を考えます。
cos60度は0.5なので、角度の影響を式に含めます。
Φ＝BAcosθ
Φ＝0.80×0.50×cos60度
Φ＝0.80×0.50×0.5
Φ＝0.20Wb
この例では、面積と磁束密度だけを掛けると0.40Wbになります。
しかし面が傾いているため、実際に面を貫く磁束はその半分です。
cosθは磁場を受け止める有効面積の割合を示していると考えると、公式の意味をつかみやすくなります。
面と磁場のなす角度が問題文に示されることもあります。
その場合は法線との角度へ読み替えるか、面と磁場の角度をαとしてΦ＝BAsinαを使います。
面積換算で起こりやすい誤り
磁束の計算では、数式の扱いより単位換算で誤るケースが少なくありません。
特に平方センチメートルから平方メートルへの変換は、100分の1ではなく10000分の1になる点に注意が必要です。
| 与えられた面積 | 平方メートルへの換算 | 換算時の注意点 |
|---|---|---|
| 1平方センチメートル | 0.0001平方メートル | 1メートルは100センチメートルのため倍率は二乗 |
| 50平方センチメートル | 0.0050平方メートル | 50÷10000で求める |
| 1平方ミリメートル | 0.000001平方メートル | 1メートルは1000ミリメートルのため倍率は二乗 |
| 250平方ミリメートル | 0.000250平方メートル | 250÷1000000で求める |
また、平方メートルを使わずに平方センチメートルのまま計算する方法もありますが、その場合は磁束密度の単位との整合を取らなければなりません。
学習段階では、すべてSI単位系へ統一してから式へ代入する方法が安全でしょう。
途中式に単位を添えるだけでも、桁の異常に気付きやすくなります。
面積分による磁束の求め方
続いては磁束密度が場所によって変わるときに使う、面積分の考え方を確認していきます。
面積分が必要になる場面
Φ＝BAcosθは、面全体で磁束密度が一定である一様な磁場を前提とした式です。
実際には磁石の近く、コイルの端部、複雑な形状の磁気回路などでは、場所ごとに磁束密度が変化することがあります。
このような場合、面積全体を一度に掛け算するのではなく、微小な面積ごとに磁束を考えて足し合わせます。
その足し合わせを連続的に表す方法が面積分です。
面積分は面を非常に小さな部分へ分け、その部分を通る磁束を全体で合計する操作と理解できます。
面が平面でなく曲面の場合にも、面積分は有効です。
磁束の面積分公式
一般的な磁束の式は、次のように書かれます。
Φ＝∫B・dS
ベクトルとして書く場合は、磁束密度ベクトルBと微小面積ベクトルdSの内積を面全体で積分します。
dSは非常に小さな面積を表すベクトルであり、その向きは面の法線方向です。
内積を使うことで、磁束密度のうち面に垂直な成分だけが自動的に取り出されます。
そのため、面の向きが場所ごとに変化する曲面に対しても同じ考え方を適用できます。
磁束密度が一定で、面が平面であるなら、積分記号の中からBとcosθを取り出せます。
すると面積分は単に面積Aとなり、基本公式Φ＝BAcosθへ戻ります。
つまり、基本公式は面積分公式の特別な場合です。
磁束密度が位置で変化する計算例
長方形の面を考え、横方向の座標をx、縦方向の長さをLとします。
磁束密度がB＝kxのようにxに比例して変化し、磁場が面に垂直である場合を想定します。
幅を0からaまでとすると、微小な帯の面積はLdxです。
この帯を通る微小磁束はdΦ＝kxLdxとなります。
Φ＝∫0からaまでkxLdx
Φ＝kL∫0からaまでxdx
Φ＝kLaの二乗÷2
この計算では、面の左端では磁束密度が小さく、右端へ行くほど大きくなります。
平均の磁束密度を使って面積を掛ける方法でも答えを得られることがありますが、分布が単純でない場合は面積分が確実です。
数値解析では、面を細かい要素へ分割し、それぞれの磁束を加算する有限要素法の考え方にもつながります。
磁束密度ベクトルと面の向き
続いては角度や符号を正しく扱うために、磁束密度ベクトルと面の向きを確認していきます。
法線ベクトルの役割
平面には表裏があり、磁束を計算するときはどちらを正の向きとするかを決めます。
その基準になるのが法線ベクトルです。
法線ベクトルは面に垂直な向きを持つベクトルで、同じ面でも反対向きの二つを選べます。
どちらを正とするかは状況に応じて定めますが、一度決めたら途中で変えないことが重要です。
磁場が法線ベクトルと同じ向きなら磁束は正、反対向きなら負になります。
負の磁束は量が存在しないという意味ではなく、設定した正方向と逆向きに磁場が通過していることを示します。
内積による角度の扱い
ベクトル表記では、磁束はB・Sで表せます。
Sは面積の大きさAと法線方向を組み合わせた面積ベクトルです。
二つのベクトルの内積は、大きさの積に両者のなす角のcosを掛けた値になります。
そのため、B・S＝BAcosθとなります。
磁束密度の面に垂直な成分をB垂直とすれば、B垂直＝Bcosθです。
この表し方なら、磁束はΦ＝B垂直Aとなります。
角度の問題で迷ったときは、磁場を面に垂直な成分と面に平行な成分へ分けて考える方法が有効でしょう。
閉曲面を通る磁束
箱や球のように閉じた面を通る磁束は、閉曲面積分を使って表します。
閉曲面では、通常は外向きを正の法線方向として定めます。
磁気に関する重要な法則として、任意の閉曲面を通る磁束の総和は0になるという性質があります。
これは磁力線が途中で始まったり終わったりせず、閉じた線として扱われることに対応します。
磁石にはN極とS極がありますが、電荷のように単独で取り出せる磁気単極子は通常の電磁気学では確認されていません。
したがって、閉曲面へ入る磁束と外へ出る磁束は全体として釣り合います。
閉曲面を通る全磁束が0であっても、面の一部を通る磁束まで0になるわけではありません。
各面に出入りする磁束を符号付きで合計した結果が0になる点を区別しましょう。
コイルと電磁誘導における磁束
続いては磁束が電圧や電流の発生にどう関係するかを確認していきます。
磁束鎖交数の考え方
コイルが複数回巻かれている場合、各巻線を通る磁束をまとめて考える必要があります。
巻数をN、各巻線を通る磁束をΦとすると、磁束鎖交数はNΦで表されます。
すべての巻線に同じ磁束が通る理想的な状況では、巻数が増えるほど磁束鎖交数も大きくなります。
発電機や変圧器でコイルを多く巻く理由の一つは、この性質にあります。
電圧の発生に直接関わるのは磁束そのものより、コイルと鎖交する磁束の変化です。
磁束が一定のままなら、コイルが磁場内にあっても誘導起電力は発生しません。
ファラデーの電磁誘導の法則
ファラデーの電磁誘導の法則では、誘導起電力は磁束鎖交数の時間変化に比例します。
記号を使えば、誘導起電力eはe＝－NΔΦ÷Δtと表せます。
より厳密には、e＝－N dΦ÷dtという微分の式を用います。
負号はレンツの法則を表し、磁束の変化を妨げる向きに誘導電流が流れることを意味します。
磁束を変化させる方法は一つではありません。
磁石を動かす、コイルを回転させる、面積を変える、磁場の強さを変えるなど、Φ＝BAcosθのいずれかの要素を時間とともに変化させればよいのです。
| 変化させる要素 | 具体例 | 誘導起電力が生じる理由 |
|---|---|---|
| 磁束密度B | 電磁石の電流を変える | コイルを通る磁場の強さが変わる |
| 面積A | 導体棒をレール上で動かす | 回路が囲む面積が変わる |
| 角度θ | コイルを回転させる | 有効面積が周期的に変わる |
| 巻数N | 巻数の異なるコイルを用いる | 鎖交する磁束の総量が変わる |
発電機での磁束の変化
交流発電機では、コイルが一定の磁場の中で回転します。
磁束密度とコイル面積が一定でも、コイルの法線と磁場の角度が時間とともに変わります。
角速度をωとすると、角度はωtで表せます。
磁束はΦ＝BAcosωtのように時間変化し、その変化によって交流の誘導起電力が生じます。
コイルが磁場を正面から受ける瞬間には磁束は最大ですが、変化の速さは0です。
反対に、磁束が0になる向きでは磁束の変化が最も大きくなり、誘導起電力も最大になります。
この関係を理解すると、磁束と誘導起電力のグラフに位相差が現れる理由も自然に分かります。
磁束の公式で注意したい点
続いては問題演習や実務的な計算で見落としやすい点を確認していきます。
角度の基準の取り違え
最も多い誤りは、面と磁場の角度をそのままcosに入れてしまうことです。
基本公式のθは、磁場と法線のなす角度です。
面と磁場のなす角度をαとして問題文に示す場合、θ＝90度－αの関係になります。
したがってcosθはsinαと等しくなります。
面と磁場が平行なら、面の法線と磁場は直角です。
このとき磁束が0になることをイメージで確認すれば、sinとcosの選び間違いを防ぎやすくなります。
一様な磁場かどうかの判断
公式Φ＝BAcosθを使う前に、磁束密度が面全体で一定かを確認しましょう。
磁束密度が位置によって変化するなら、代表値を安易に使うと誤差が大きくなることがあります。
分布が直線的であれば平均値を使えることもありますが、その平均値がどのように求まるかを説明できることが大切です。
磁場が複雑に変化する場合は、面積分や数値計算を選びます。
一様磁場の公式は便利ですが、適用条件を満たして初めて正確な答えになります。
符号と有効数字の扱い
磁束の正負は、選んだ法線方向に対して決まります。
計算途中で符号を無視すると、電磁誘導の電流方向や閉曲面での磁束のつり合いを正しく判断できません。
また、与えられた値の有効数字にも配慮すると、計算結果の信頼性が高まります。
たとえば磁束密度が0.25T、面積が0.040平方メートルなら、単に0.01Wbと書くだけでは精度の情報が失われる場合があります。
問題の条件に合わせて0.010Wbのように表すことも検討しましょう。
単位、符号、角度、面積の四点を最後に見直すと、磁束計算の精度は大きく向上します。
磁束の公式のまとめ
磁束は、ある面を通り抜ける磁場の量を表す物理量で、単位はWbです。
一様な磁場と平面では、磁束の公式はΦ＝BAcosθで表されます。
ここでのθは磁場と面の法線のなす角度であり、面との角度ではない点が重要です。
磁束密度が一定でない場合や曲面を扱う場合には、Φ＝∫B・dSという面積分の式を使います。
基本公式は面積分公式を単純化した形であり、両者は別々の知識ではなく連続した考え方です。
電磁誘導では、磁束鎖交数が時間とともに変化することで誘導起電力が生じます。
磁束密度、面積、角度、単位換算、符号を整理して扱えば、発電機やコイルに関する問題も解きやすくなるでしょう。
