変位は、物体がどこからどこへ移動したかを表す物理量です。
移動距離と似た言葉ですが、変位には向きがあるため、計算結果がマイナスになる場合があります。
たとえば右を正と決めたとき、左へ移動すれば変位は負の値になります。
ただし、マイナスは移動が間違っていることや、距離が負であることを意味しません。
基準となる原点と正の向きをどう定めたかによって、同じ移動でも符号の見え方は変わります。
この記事では、変位がマイナスになる条件、向きの表現方法、グラフや計算問題で迷いやすい点を順に整理します。

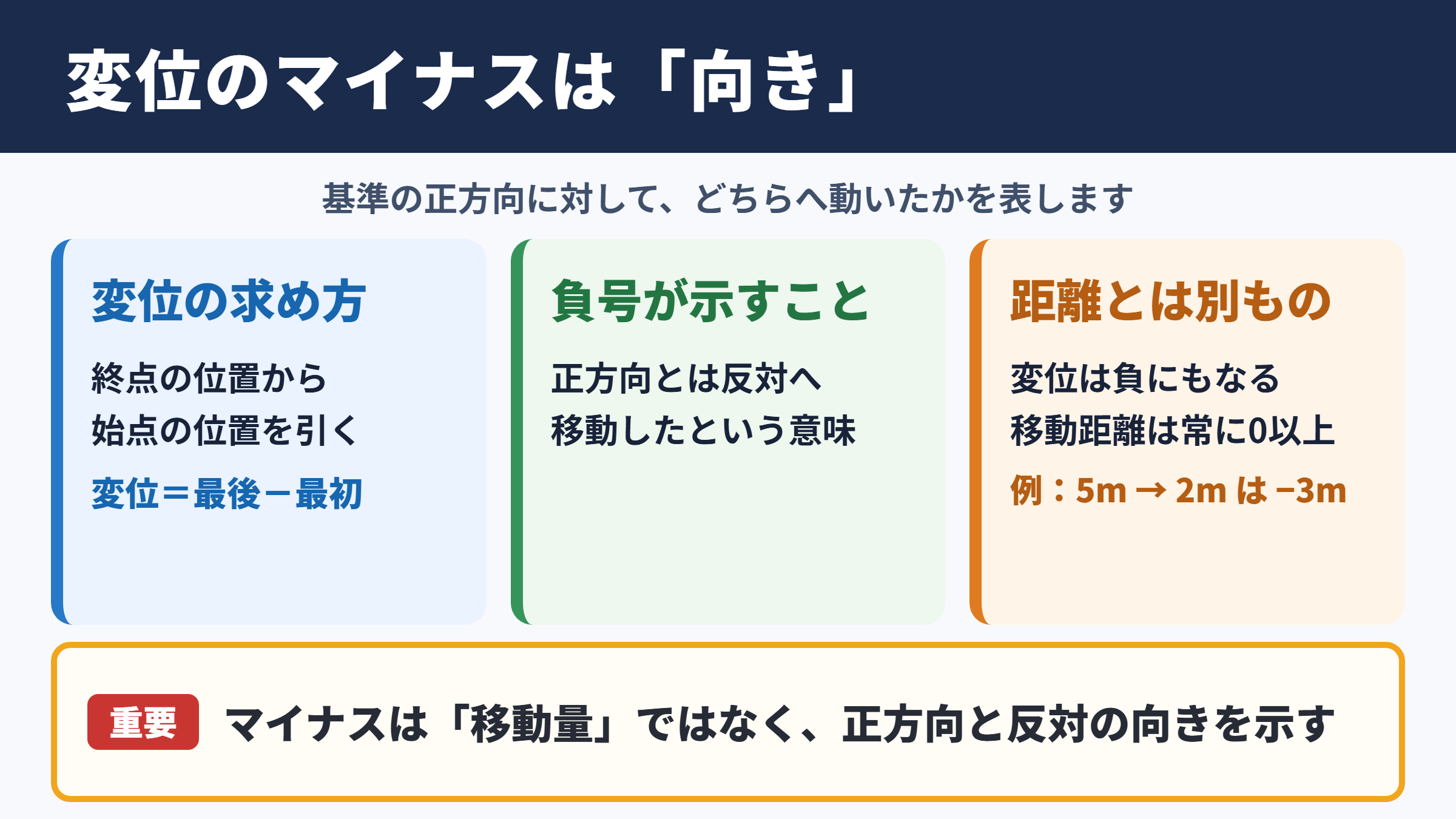

変位がマイナスになる意味
それではまず、変位がマイナスになる基本的な意味について解説していきます。
基準位置から見た移動の表現
変位とは、ある物体の位置が最初の位置から最後の位置までどのように変化したかを示す量です。
位置を数直線上の座標で表す場合、変位は終点の位置から始点の位置を引いて求めます。
変位 ＝ 最後の位置 － 最初の位置
たとえば最初が 5 m、最後が 2 m なら、変位は 2 m － 5 m ＝ －3 m です。
この－3 mは、基準として定めた正の向きとは反対側へ3 m移動したことを示します。
変位の符号は移動の向きを示す記号であり、移動量そのものが不自然という意味ではありません。
最初の位置よりも座標が小さくなれば負、座標が大きくなれば正になるという考え方です。
移動距離との違い
変位と混同しやすい量に移動距離があります。
移動距離は実際に通った道のりの長さであり、向きを考慮しません。
| 項目 | 変位 | 移動距離 |
|---|---|---|
| 表す内容 | 開始位置から終了位置への位置の変化 | 実際に移動した道のり |
| 向き | 考慮する | 考慮しない |
| 負の値 | 取り得る | 取り得ない |
| 往復した場合 | 出発点に戻れば 0 | 往路と復路を合計する |
右へ4 m進み、その後に左へ6 m戻った場合を考えてみましょう。
右を正とすると、変位は－2 mです。
一方で、実際に歩いた道のりは4 mと6 mを足した10 mになります。
移動距離は常に0以上であるのに対し、変位は正、負、0のいずれにもなります。
負号が示す方向
マイナス記号が表しているのは、あらかじめ決めた正方向と反対の方向です。
数直線なら右を正、左を負と決めることが多いでしょう。
上下方向の運動では、上を正に決める場合もあれば、下を正に決める場合もあります。
変位が－5 mという表現だけでは、必ずしも下へ5 m移動したとは限りません。
正方向をどちらに設定したかを確認して、初めて実際の向きを判断できます。
問題文に正の向きが書かれているときは、その設定を途中で変えないことが大切です。
設定を統一すれば、複数回の移動や速度の変化も整理しやすくなります。
正方向と座標軸の設定
続いては、変位の符号を決める正方向と座標軸の設定を確認していきます。
原点の役割
原点は位置を測る基準となる場所です。
駅の改札、建物の入口、スタート地点など、状況に応じて任意に決められます。
原点から右へ8 mの位置を＋8 m、左へ3 mの位置を－3 mと表す考え方が基本です。
原点は便利な基準であり、物体が必ず通過しなければならない場所ではありません。
どこを原点に選んでも、計算中に一貫して使えば変位の大きさは正しく求められます。
正方向の決め方
正方向は、計算しやすい側を選んで構いません。
東西の移動なら東向きを正、鉛直方向なら上向きを正とする設定がよく使われます。
しかし、下向きの加速度を扱いやすくするために、下を正と定めることもあります。
| 場面 | 正方向の例 | 負の変位が示す向き |
|---|---|---|
| 水平な道 | 右向き | 左向き |
| 地図上の移動 | 東向き | 西向き |
| エレベーター | 上向き | 下向き |
| 落下運動 | 下向き | 上向き |
| 深さの変化 | 水面から下向き | 水面へ近づく向き |
重要なのは、一般的な決め方に合わせることよりも、決めた向きを答案や計算の最後まで維持することです。
正方向は約束事なので、設定に絶対的な正解があるわけではありません。
符号を途中で変えない考え方
計算ミスの多くは、移動の途中で右と左、上と下の扱いを入れ替えてしまうことから起こります。
最初に座標軸を書き、矢印で正方向を示しておくと混乱を防ぎやすくなります。
右向きを正とし、位置が ＋7 m から －4 m へ変わった場合を考えます。
変位は －4 m － ＋7 m ＝ －11 mです。
したがって、物体は左向きに11 m変位したと読み取れます。
最終位置が負の座標であることと、変位が負であることは別の話です。
たとえば－6 mから－2 mへ動けば、最終位置は負でも変位は＋4 mになります。
負の変位が生じる条件
続いては、どのような条件で負の変位が生じるのかを確認していきます。
最終位置が初期位置より小さい場合
変位が負になる直接的な条件は、最終位置の座標が初期位置の座標より小さいことです。
右を正に定めた数直線では、最後の位置が左側にあれば負の変位になります。
初期位置が＋10 m、最終位置が＋3 mなら、変位は－7 mです。
このとき物体は原点より右側にとどまっていますが、移動方向は左です。
座標が正か負かではなく、位置の差が正か負かに注目する必要があります。
反対向きへの移動が大きい場合
途中で正方向へ進んだとしても、その後に反対向きへより大きく移動すれば、全体の変位は負になります。
右へ2 m進んだ後に左へ9 m進めば、変位は－7 mです。
道のりは11 mですが、出発地点と終着地点だけを比べる変位は－7 mとなります。
変位は経路の細かな動きではなく、開始位置と終了位置で決まります。
途中で何度方向転換しても、最後の位置が初めより負方向側なら変位は負です。
散歩や往復運動の問題では、経路を追いすぎると混乱しがちです。
まず初期位置と最終位置を数直線に置くと、符号を素早く判断できます。
基準の取り方による見え方
同じ実際の移動でも、正方向の決め方を変えると変位の符号は反転します。
東へ5 m移動した場面で、東を正と決めれば変位は＋5 mです。
西を正と決めれば、同じ移動は－5 mになります。
大きさはどちらも5 mで変わりません。
変わるのは記号による向きの表現です。
負の変位は不利な移動や後退を意味する言葉ではないため、日常語の印象で判断しないようにしましょう。
数式と具体例による判断
続いては、数式と具体例を使った変位の判断方法を確認していきます。
位置の差による計算
変位は通常、記号を使って Δx と表します。
初期位置を xの最初、最終位置を xの最後と考えると、変位は最終位置から初期位置を引いた値です。
Δx ＝ xの最後 － xの最初
xの最初が －2 m、xの最後が －9 mの場合、Δxは －9 m － －2 m ＝ －7 mです。
負の数を引く部分で符号を間違えやすいため、括弧を付けて式を書く習慣が役立ちます。
最終位置と初期位置の順序を逆にすると、変位の符号も意味も変わります。
往復運動の例
原点から右へ12 m進み、その後に左へ15 m進んだケースを考えます。
最終位置は原点より左へ3 mの位置です。
したがって変位は－3 mであり、移動距離は27 mになります。
| 段階 | 位置 | その段階までの変位 | 累計の移動距離 |
|---|---|---|---|
| 出発時 | 0 m | 0 m | 0 m |
| 右へ12 m移動後 | ＋12 m | ＋12 m | 12 m |
| 左へ15 m移動後 | －3 m | －3 m | 27 m |
この例では、右へ進んだ事実は移動距離に反映されます。
一方で最終結果だけを見る変位では、左向きの移動が3 m残ったという表現になります。
往復の問題では変位と移動距離を別々に計算することがポイントです。
エレベーターと落下の例
鉛直方向では、上向きを正とする設定がよく用いられます。
この場合、10階から7階へ下がるエレベーターの変位は負になります。
反対に、下向きを正と設定する落下運動では、落下中の変位は正です。
変位の正負だけから、上昇か下降かを決めることはできません。
必ず座標軸の向きとセットで読み取る必要があります。
物理の問題では、図に上向きまたは下向きの矢印を書き込むだけでも、計算の精度が上がります。
符号の意味を視覚的に確認できるためです。
グラフとベクトルでの表し方
続いては、グラフとベクトルを使った変位の表し方を確認していきます。
位置時間グラフの読み取り
位置時間グラフでは、縦軸に位置、横軸に時間を取ります。
時間の経過とともにグラフが下がっていれば、位置の値が小さくなっている状態です。
右向きを正としているなら、負方向へ動いていることを表します。
ただし、グラフの高さが負であることは、変位が負であることと同じではありません。
たとえば位置が－8 mから－3 mへ上がるなら、位置は負でも変位は＋5 mです。
グラフでは始点と終点の縦軸の差を確認すると、変位の符号を正しく読めます。
矢印によるベクトル表現
変位は大きさと向きを持つため、矢印で表すベクトルとして扱えます。
矢印の長さは変位の大きさ、矢印の向きは移動方向を示します。
数直線上で左向きの矢印を描く場合、右を正と決めていれば、その変位は負です。
マイナス記号と左向き矢印は、どちらも正方向と反対であることを伝える方法といえます。
二次元や三次元の運動では、横方向と縦方向を分けて成分ごとに考えることもあります。
横方向が負、縦方向が正という組み合わせも自然に生じます。
平均速度との関係
平均速度は、変位をかかった時間で割って求めます。
時間は通常正の値なので、平均速度の符号は変位の符号と同じになります。
平均速度 ＝ 変位 ÷ 経過時間
変位が－20 m、経過時間が4 sなら、平均速度は－5 m毎秒です。
負の平均速度は、正方向と反対向きに平均して移動したことを示します。
ここでも負の速度は速さが負という意味ではありません。
速さは大きさだけを表すため0以上であり、速度は向きを含むため負になり得ます。
問題演習での注意点
続いては、変位に関する問題演習で意識したい注意点を確認していきます。
初期位置と最終位置の取り違え
変位の式は最終位置から初期位置を引く順番で固定されています。
初期位置から最終位置を引くと、答えの符号が逆になります。
文章題では、出発時、最初、後、到着時といった言葉に印を付けると整理しやすいでしょう。
数値だけを急いで式に入れるのではなく、どちらが最後の位置なのかを確認することが重要です。
答えに単位を添え、必要に応じて向きも言葉で書けば、意味が明確になります。
位置と変位の混同
位置は原点から見た場所を表し、変位は二つの位置の差を表します。
位置が－4 mという記述は、原点より負方向側に4 m離れているという意味です。
変位が－4 mという記述は、初期位置から負方向へ4 m移ったことを意味します。
両者は似た数字を取ることがあっても、基準となる対象が異なります。
位置は場所、変位は場所の変化と短く整理すると、問題文を読み分けやすくなります。
単位と向きの書き方
変位には m、cm、kmなどの長さの単位を付けます。
負号が付いている場合でも、単位の前に余分な記号を加える必要はありません。
－6 mと書けば、正方向と反対向きに6 mの変位を表せます。
答案でより丁寧に示すなら、左向きに6 m、下向きに6 mなどと補足してもよいでしょう。
ただし、正方向が下向きに設定されている場合は、－6 mが上向き6 mになる点に注意が必要です。
まとめ
変位がマイナスになるのは、最終位置が初期位置よりも正方向と反対側にあるときです。
マイナス記号は距離の不足や誤りではなく、設定した正方向と反対の向きを表しています。
変位は最終位置から初期位置を引いて求め、移動距離とは区別しましょう。
原点と正方向は状況に応じて決められますが、計算中は同じ設定を維持することが欠かせません。
位置が負でも変位が正になる場合や、位置が正でも変位が負になる場合があります。
数直線、矢印、位置時間グラフを活用し、初期位置と最終位置を確認すれば、負の変位を落ち着いて判断できるでしょう。
