貯蔵弾性率とは？ヤング率との違いと換算の考え方を解説！
高分子材料やゴム、樹脂の特性を調べる際には、貯蔵弾性率とヤング率という似た用語が登場します。
どちらも材料の硬さや変形のしにくさに関係しますが、測定条件と示している物理的な意味は同じではありません。
とくに動的粘弾性測定の結果を設計値へ活用するには、温度、周波数、ひずみ量を含めて数値を読む視点が重要になります。

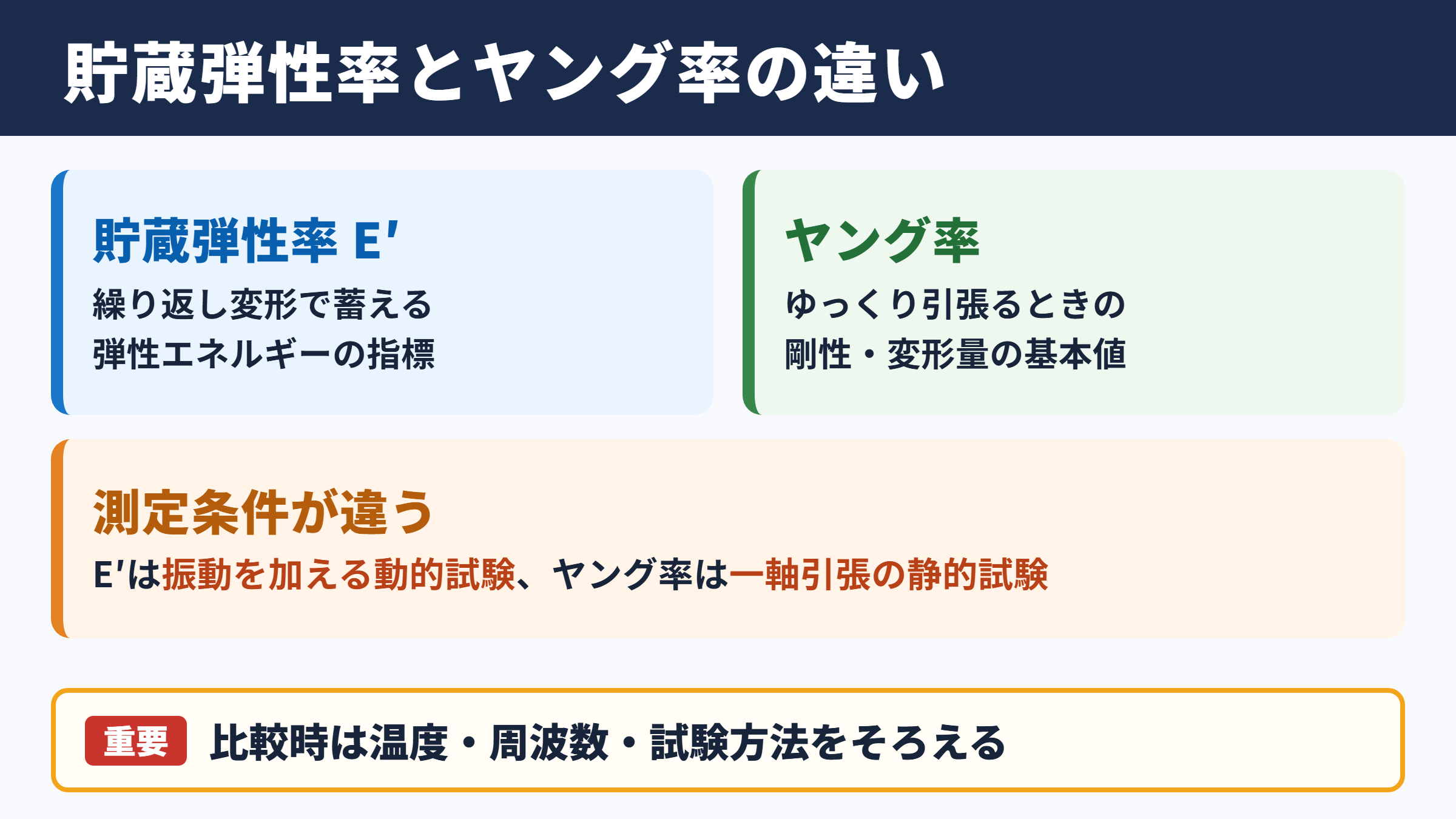

貯蔵弾性率とヤング率の違い
それではまず貯蔵弾性率とヤング率の違いについて解説していきます。
貯蔵弾性率の意味
貯蔵弾性率は、材料に繰り返し変形を加えたとき、変形に対して弾性的に蓄えられるエネルギーの大きさを表す値です。
一般にはE’と表記され、動的粘弾性測定では引張、曲げ、せん断などの加振試験から求めます。
材料に正弦波状の力を加えると、材料の変形には力と同じ位相で戻ろうとする成分と、遅れて応答する成分が現れます。
前者に対応するのが貯蔵弾性率であり、弾性体としての反発や骨格の強さを評価する指標と考えると理解しやすいでしょう。
硬質プラスチックでは比較的大きな値を示し、温度上昇によって分子鎖が動きやすくなると低下する傾向があります。
ヤング率の意味
ヤング率は、材料を一方向にゆっくり引っ張ったときの応力とひずみの比例関係を示す値です。
引張弾性率とも呼ばれ、通常は応力ひずみ線図の初期直線部分の傾きとして算出されます。
金属、セラミックス、木材、樹脂など幅広い材料で利用され、部品のたわみ、剛性、変形量を見積もる基本データになります。
同じ材料でも、試験速度、試験温度、試験片形状、含水状態によって測定値が変化するため、カタログ値だけで比較する際には注意が必要です。
両者を同一視できない理由
貯蔵弾性率とヤング率は、どちらもパスカルを単位として用いることが多く、数値の大小だけを見ると同じ概念のように感じられます。
しかし、ヤング率は主に静的または準静的な一軸引張試験の結果であり、貯蔵弾性率は振動を加えた動的試験の結果です。
粘弾性材料では時間依存性があるため、測定周波数が変われば貯蔵弾性率も変化します。
貯蔵弾性率は動的条件での弾性応答を示し、ヤング率は主に静的な引張条件での剛性を示します。
両者を比較する場合は、材料名だけでなく温度、周波数、試験方法、ひずみ領域をそろえることが欠かせません。
動的粘弾性測定の基本
続いては動的粘弾性測定の基本を確認していきます。
応力とひずみの位相差
動的粘弾性測定では、材料に周期的なひずみを与え、そのときに発生する応力を測定します。
完全なばねであれば、力を加えた瞬間に同じタイミングで変形が応答します。
一方で粘性を持つ液体のような材料では、応答が遅れ、加えたエネルギーの一部は熱として失われます。
実際の高分子材料の多くは、この二つの性質を併せ持つ粘弾性体です。
応力とひずみのずれを位相差と呼び、その角度をδで表します。
貯蔵弾性率と損失弾性率
動的弾性率は、弾性成分である貯蔵弾性率E’と、粘性成分である損失弾性率E”に分けて評価されます。
損失弾性率は、繰り返し変形によって熱へ変換されるエネルギーに関係する値です。
振動を吸収したい防振材では損失成分が重要になり、形状を保ちたい構造材では貯蔵成分が重視されます。
用途によって注目すべき指標が異なる点も、材料選定では見落とせません。
| 指標 | 記号 | 主な意味 | 活用例 |
|---|---|---|---|
| 貯蔵弾性率 | E’ | 弾性的に蓄えるエネルギー | 剛性、耐熱性、温度依存性 |
| 損失弾性率 | E” | 熱として失われるエネルギー | 制振性、内部摩擦、減衰性 |
| 損失正接 | tanδ | 粘性成分と弾性成分の比 | ガラス転移、制振材料の評価 |
| ヤング率 | E | 一軸引張における剛性 | 部品設計、たわみ計算、材料比較 |
損失正接による材料状態の把握
損失正接は損失弾性率を貯蔵弾性率で割った値であり、tanδと表されます。
tanδはE”をE’で割って求めます。
tanδが大きいほど、材料は入力された振動エネルギーを熱として散逸しやすい傾向です。
温度を変えながらtanδを測定すると、高分子の分子運動が活発になる転移領域を確認できます。
ピーク位置はガラス転移温度の目安として使われることが多く、使用温度域と材料性能の関係を検討する際に役立ちます。
換算における考え方
続いては貯蔵弾性率とヤング率の換算における考え方を確認していきます。
理想弾性体での近似
材料がほとんど粘性を示さず、線形弾性領域で測定される場合には、貯蔵弾性率とヤング率を近い値として扱えることがあります。
とくに低損失で硬い材料では、動的試験で得られたE’が静的な引張弾性率の参考値になる場合があります。
ただし、これは厳密な等式ではなく、試験条件が近い場合の実務的な近似です。
単位が同じだからそのまま置き換えられるわけではない点を押さえておきましょう。
複素弾性率による関係
動的粘弾性では、複素弾性率E*という考え方を用います。
E*の大きさは、貯蔵弾性率E’と損失弾性率E”から求めます。
|E*|は、E’の二乗とE”の二乗の和の平方根です。
損失弾性率が十分に小さい材料では、複素弾性率の大きさと貯蔵弾性率の差も小さくなります。
反対に、ゴムのように粘性成分が無視できない材料では、ヤング率との単純な比較には慎重さが求められます。
ポアソン比を含む弾性率換算
等方性の線形弾性体では、ヤング率E、せん断弾性率G、ポアソン比νの間に関係があります。
ヤング率Eは、せん断弾性率Gに2と1にポアソン比νを足した値を掛けて求めます。
Eは2Gに1プラスνを掛けた値として扱われます。
動的せん断測定で得た貯蔵せん断弾性率G’から動的な引張側の値を推定する際には、この関係が参考になります。
ただし、充填材入り樹脂、発泡体、異方性材料、複合材料では理想的な換算条件を満たさないことがあります。
換算式は材料が均質で等方的、かつ線形弾性に近いことを前提とします。
実材料の設計値として採用する前には、対象形状と使用環境に近い試験で確認することが大切です。
温度と周波数による変化
続いては温度と周波数による変化を確認していきます。
温度上昇による弾性率低下
高分子材料は温度が上がると分子鎖の動きが大きくなり、貯蔵弾性率が低下することが一般的です。
ガラス状態では硬くても、ガラス転移温度付近では急激に柔らかくなる場合があります。
この変化は、常温だけの引張試験では把握しにくい特徴です。
自動車部品、電子機器の樹脂部品、シール材などでは、実際の使用温度で十分な剛性を維持できるかを確認する必要があります。
周波数による見かけの硬さ
同じ材料でも、速く変形させるほど硬く見えることがあります。
これは分子鎖が外力に追従して動く時間が少なくなり、短時間では変形しにくくなるためです。
低周波数の測定はゆっくりした荷重変化を、高周波数の測定は振動や衝撃に近い状態を模擬する目安になります。
そのため、測定結果には必ず周波数条件を記録し、異なるデータシートを比較するときも確認が必要です。
時間温度換算則の活用
高分子材料では、温度を下げる効果と周波数を上げる効果が似た傾向を示す場合があります。
この性質を活用する考え方が時間温度換算則です。
複数温度で得た測定データを横方向にずらしてつなぐことで、広い時間範囲や周波数範囲のマスターカーブを作成できます。
長期使用時のクリープや、短時間の衝撃に対する挙動を推定する際に有効ですが、すべての材料にそのまま当てはまるとは限りません。
測定結果の読み方
続いては測定結果の読み方を確認していきます。
試験モードの確認
動的粘弾性測定には、引張モード、三点曲げモード、片持ち曲げモード、せん断モード、圧縮モードなどがあります。
フィルム、棒状試験片、ゴムシート、発泡材料など、試料形状によって適した治具は異なります。
同じ材料名でも試験モードが違えば、得られる弾性率を単純比較できない場合があります。
E’なのかG’なのかを最初に確認することが、データ解釈の基本です。
線形粘弾性領域の判定
測定ひずみが大きすぎると、材料内部の構造変化や滑り、発熱が起こり、本来の物性とは異なる値になることがあります。
そこで事前にひずみ依存性試験を行い、弾性率が安定している範囲を確認します。
この範囲を線形粘弾性領域と呼び、再現性の高い測定条件を決める基準になります。
充填材を多く含むゴムや複合樹脂では、ひずみによる弾性率変化が大きくなることもあるため、特に注意が必要でしょう。
データシート比較の注意点
メーカーの材料データには、引張弾性率、曲げ弾性率、動的貯蔵弾性率が混在して掲載されることがあります。
比較表を作る際には、材料グレード、試験規格、温度、試験速度、周波数、試験方向を併記すると判断しやすくなります。
| 確認項目 | 確認する内容 | 見落とした場合の影響 |
|---|---|---|
| 測定温度 | 常温、高温、低温の別 | 転移領域をまたぐ誤比較 |
| 周波数 | 加振速度と測定条件 | 見かけの剛性差の見落とし |
| 試験モード | 引張、曲げ、せん断など | 異なる弾性率の混同 |
| 試料状態 | 乾燥、吸湿、熱履歴、配向 | ロット差や環境差の誤認 |
貯蔵弾性率を設計に使う場合は、数値そのものより測定条件の一致を優先します。
材料比較では、同じ温度、同じ周波数、同じ変形モードでそろえたデータが信頼しやすい判断材料になります。
材料選定と設計への活用
続いては材料選定と設計への活用を確認していきます。
剛性部品における活用
筐体、ブラケット、ギヤ、治具、構造フレームなどでは、荷重に対する変形量を抑えるために弾性率が重要です。
短時間で繰り返される振動荷重が問題になる部品では、静的なヤング率に加えて貯蔵弾性率も確認すると実態に近づきます。
温度上昇時にE’が大きく低下する材料は、常温で十分な強度があっても、使用環境ではたわみやすくなる可能性があります。
制振材料における活用
防振ゴム、制振シート、粘着材、緩衝材では、硬さだけでなく振動を吸収する能力も重要です。
貯蔵弾性率が高すぎると振動を伝えやすくなり、低すぎると形状を支えにくくなることがあります。
このため、E’、E”、tanδを組み合わせ、狙う周波数帯と温度帯で最適なバランスを探ります。
硬い材料が常に優れた制振材とは限らないことが、設計上の重要なポイントです。
品質管理における活用
動的粘弾性測定は、原料変更、配合比の変化、加硫状態、結晶化、劣化の確認にも利用できます。
同一製品でも貯蔵弾性率の温度曲線がずれていれば、分子量、可塑剤量、含水量、熱履歴などに違いがあるかもしれません。
受入検査や工程管理では、単一点の数値だけでなく、温度掃引による曲線全体を見ることで異常を見つけやすくなります。
基準サンプルとの比較条件を固定することが、品質評価の精度を高めます。
まとめ
貯蔵弾性率は、材料へ繰り返し変形を加えたときの弾性的な応答を表す指標です。
ヤング率と同じく材料の硬さに関係しますが、静的引張試験と動的粘弾性測定では評価している現象が異なります。
換算を考える場合には、損失成分、ポアソン比、試験モード、温度、周波数を確認する必要があります。
貯蔵弾性率は単独の数値ではなく、測定条件とセットで読むデータです。
材料選定や製品設計では、実使用に近い温度と周波数でのE’を確認し、ヤング率と目的に応じて使い分けることが重要でしょう。
