ヴィーンdとヴィーンfの違いは？波長表示と振動数表示を解説！（変位則：換算方法：ピーク周波数：計算式など）
黒体放射のグラフを学ぶと、ヴィーンdとヴィーンfという似た記号に出会います。
どちらも温度とスペクトルのピーク位置を結び付ける重要な関係ですが、横軸が波長か振動数かによって、ピークの意味と定数の値が変わります。
最も大切なのは、波長で最大になる位置と振動数で最大になる位置は、単純に逆数では結べないという点です。
この記事では、ヴィーンdとヴィーンfの違い、変位則の計算式、換算時の注意点、ピーク周波数の考え方を順番に整理します。

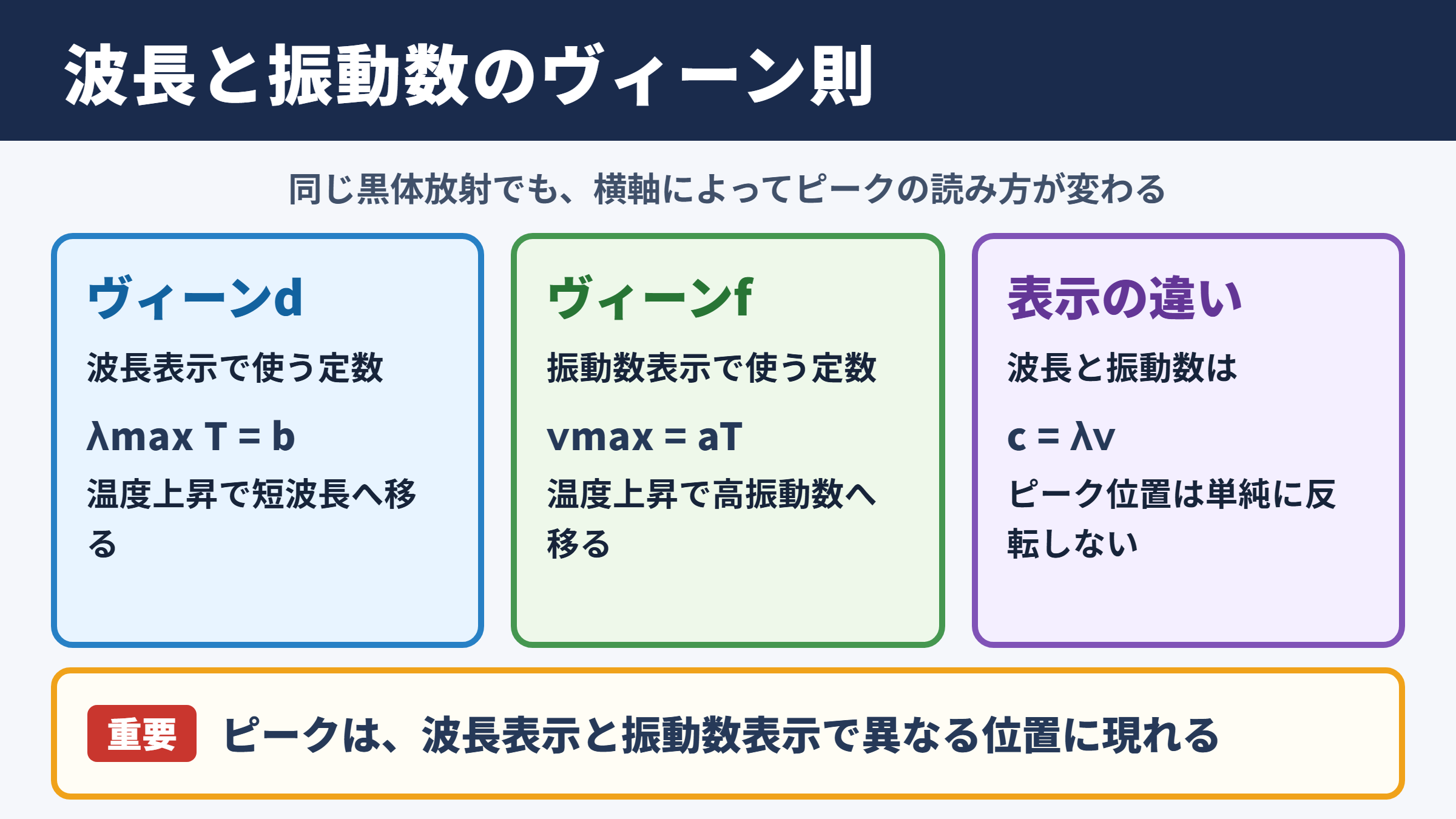

ヴィーンdとヴィーンfの違い
それではまずヴィーンdとヴィーンfの基本的な違いについて解説していきます。
波長表示で扱うヴィーンd
ヴィーンdは、波長を横軸にした黒体放射スペクトルで使われる量です。
一般に、波長に関するスペクトル放射輝度を最大にする波長をピーク波長と呼び、その値を λmax と表します。
絶対温度を T とすると、ヴィーンの変位則は次のように表せます。
λmax T ＝ b
b は波長表示におけるヴィーンの変位定数です。
代表値は約 2.898 × 10のマイナス3乗 m K です。
温度が高くなるほどピーク波長は短くなります。
たとえば低温の物体は赤外線側に強い放射を示し、高温の恒星や加熱された金属では可視光や紫外線側へピークが移ります。
ヴィーンdは、温度上昇にともなって最も強い波長が短波長側へ移る現象を読むための定数と考えると理解しやすいでしょう。
振動数表示で扱うヴィーンf
ヴィーンfは、振動数を横軸にしたスペクトルで使われる量です。
振動数に関するスペクトル放射輝度が最大となる振動数を νmax とし、温度との関係を表します。
振動数表示でのピーク位置も温度に比例して高くなります。
νmax ＝ aT
a は振動数表示におけるピーク位置の比例定数です。
代表値は約 5.879 × 10の10乗 Hz Kのマイナス1乗です。
温度が2倍になれば、振動数表示のピーク周波数も2倍になります。
この関係は、電磁波のエネルギーを振動数で捉える場面や、周波数分解した放射データを読む場面で役立ちます。
波長と振動数は c ＝ λν の関係を持ちますが、スペクトル密度の最大値が現れる場所まで同じ方法で反転できるわけではありません。
同じ黒体放射でもピークが異なる理由
波長表示と振動数表示は、同一の光を別の尺度で並べ替えたものです。
そのため、一見すると波長のピークを光速で割れば振動数のピークになりそうに感じるかもしれません。
しかし、波長ごとの強さを表す量と、振動数ごとの強さを表す量は、横軸の幅の取り方が異なります。
波長のわずかな変化と振動数のわずかな変化は、全ての領域で同じ対応幅になりません。
波長スペクトルの最大点から求めた c ÷ λmax は、振動数スペクトルの最大点 νmax と一致しません。
これは計算ミスではなく、表示変数を変えたことでスペクトル密度の形そのものが変化するためです。
この違いを押さえないと、ヴィーンdとヴィーンfの定数を混同しやすくなります。
グラフを見る際は、縦軸が波長あたりなのか、振動数あたりなのかを先に確認する習慣が重要です。
波長表示と振動数表示のピーク位置
続いては波長表示と振動数表示で変化するピーク位置を確認していきます。
プランクの法則における二つの表現
黒体放射はプランクの法則で表されます。
波長を変数にしたスペクトル放射輝度は Bλ、振動数を変数にしたものは Bν と書かれることが多いでしょう。
両者は同じ物理現象を説明しますが、単位幅あたりの量として定義されるため、関数の見た目は異なります。
波長表示では短波長側で急激に小さくなり、長波長側へ広がる山形の曲線になります。
振動数表示でも山形になりますが、最大点は波長表示の最大点を単純変換した位置には現れません。
BλのピークとBνのピークは、それぞれの横軸で面積を正しく表すための密度の最大点です。
したがって、同じ温度の黒体でもグラフの描き方によって「最も強い光」の数値が変わって見えます。
ピーク波長から逆算した周波数との比較
太陽表面をおよそ 5800 K と仮定して考えてみます。
波長表示のヴィーンの変位則から計算すると、ピーク波長はおよそ 500 nm 付近になります。
この波長を光速で換算すると、対応する振動数は約 6.0 × 10の14乗 Hz です。
一方、振動数表示のピーク周波数をヴィーンfで計算すると、およそ 3.4 × 10の14乗 Hz になります。
| 求め方 | 温度 | 得られる値 | 意味 |
|---|---|---|---|
| ヴィーンd | 5800 K | 約 500 nm | 波長あたりの放射が最大となる位置 |
| c ÷ λmax | 5800 K | 約 6.0 × 10の14乗 Hz | 波長ピークに対応する光の振動数 |
| ヴィーンf | 5800 K | 約 3.4 × 10の14乗 Hz | 振動数あたりの放射が最大となる位置 |
二つの振動数が違うことこそ、ヴィーンdとヴィーンfを分けて学ぶ理由です。
どちらが正しいかではなく、何を横軸にしたスペクトルのピークなのかが異なります。
変数変換で生じるヤコビアン
少し踏み込むと、この差は変数変換にともなう係数によって説明できます。
波長と振動数の関係は ν ＝ c ÷ λ です。
波長幅 dλ と振動数幅 dν の大きさは比例せず、短波長側ほど対応関係が大きく変わります。
Bν ＝ Bλ × λの2乗 ÷ c
ここでの Bλ と λ は、対応する同じ電磁波についての値です。
係数 λの2乗 ÷ c が掛かるため、最大点の位置も移動します。
この係数はヤコビアンと呼ばれ、変数の取り替えで密度を保つために必要になります。
面積としての放射エネルギーは同じでも、一区間あたりの高さは変わるというイメージです。
グラフの横軸だけを取り替えて縦軸をそのままにすると、物理量の意味が崩れてしまう点に注意しましょう。
ヴィーンの変位則と計算式
続いてはヴィーンの変位則に使う計算式と定数を確認していきます。
ヴィーンdの計算手順
波長のピークを求める場合は、λmax ＝ b ÷ T を使います。
温度は必ず絶対温度 K に換算してください。
摂氏温度をそのまま代入すると、大きく誤った値になります。
摂氏 1000 ℃ の加熱体であれば、絶対温度は 1273 K です。
λmax ＝ 2.898 × 10のマイナス3乗 ÷ 1273
λmax は約 2.28 × 10のマイナス6乗 m です。
これは約 2.28 μm に相当し、主に赤外線の領域となります。
高温の物体が赤く見え始めても、放射全体のピークはまだ赤外線側にある場合が多いでしょう。
可視光として見える明るさと、全放射のピーク波長は必ずしも同じではありません。
ヴィーンfの計算手順
振動数のピークを求める場合は、νmax ＝ aT を用います。
ここでも温度は K を使う必要があります。
先ほどと同じ 1273 K の物体であれば、振動数表示のピークは約 7.49 × 10の13乗 Hz です。
この数値は赤外線領域に対応しますが、波長表示のピークから c ÷ λmax で出した値とは異なります。
定数 a を使う式は、周波数分析器や無線工学の感覚でスペクトルを見る場合に便利です。
一方で、光学フィルターや赤外線カメラの波長帯を検討する場合は、ヴィーンdの方が直感的に扱いやすいでしょう。
計算式を選ぶ基準は、求めたい量ではなく、参照しているスペクトルの表示方法です。
単位換算で注意したい接頭語
波長を扱う計算では、m、mm、μm、nm が混在しやすいため注意が必要です。
1 μm は 10のマイナス6乗 m、1 nm は 10のマイナス9乗 m です。
太陽のピーク波長として知られる約 500 nm は、0.5 μm、5.0 × 10のマイナス7乗 m と同じ長さになります。
| 単位 | mへの換算 | よく扱う対象 |
|---|---|---|
| m | 基準単位 | 計算式への代入 |
| mm | 10のマイナス3乗 m | 日常的な長さ |
| μm | 10のマイナス6乗 m | 赤外線や熱放射 |
| nm | 10のマイナス9乗 m | 可視光や紫外線 |
振動数では Hz を基本に、THz を使うこともあります。
1 THz は 10の12乗 Hz なので、指数の向きを取り違えないように整理すると安心です。
ピーク周波数の換算方法
続いてはピーク周波数を換算する際の考え方を確認していきます。
光速を使った波長と振動数の換算
単一の電磁波について波長 λ と振動数 ν を変換する式は、c ＝ λν です。
真空中の光速 c は約 3.00 × 10の8乗 m毎秒として扱えます。
したがって、振動数は ν ＝ c ÷ λ、波長は λ ＝ c ÷ ν で求められます。
この換算は、ある特定の波長の光が何 Hz かを知りたい場合には正確です。
たとえば 600 nm の光は、約 5.0 × 10の14乗 Hz に対応します。
ただし、それを別の表示方法で描いたスペクトル全体のピークと取り違えないことが重要になります。
ピーク値を直接換算できない理由
最大値を取る演算と、変数変換は一般に入れ替えられません。
波長スペクトル Bλ の最大となる λmax を先に探してから振動数へ変換しても、それは波長ピークに対応した振動数です。
振動数スペクトル Bν の最大となる νmax を探す操作とは別になります。
ピーク波長を換算した振動数は、波長表示のピークが持つ振動数です。
ヴィーンfで求めるピーク周波数は、振動数表示のグラフが最大となる振動数です。
名称が似ていても、用途と定義を分けて扱う必要があります。
この区別は黒体放射だけでなく、確率密度やエネルギー分布など、横軸の変換を伴う多くの分野でも役立ちます。
グラフの山の位置だけを見るのではなく、縦軸の単位まで読む姿勢が求められます。
波数表示を含めた実務的な整理
分光学では、波長や振動数に加えて波数を使うことがあります。
波数は波長の逆数であり、通常は cmのマイナス1乗で表します。
赤外分光では波数表示が一般的で、分子振動の吸収帯を比較しやすい利点があります。
ただし波数あたりのスペクトル密度でも、最大位置は波長あたりや振動数あたりとは別に定義されます。
横軸が λ、ν、波数のどれかによって、ピークを表す定数と最大点は変わると覚えておくと混乱を防げます。
データシートや論文から値を引用する場合には、単位とスペクトルの基準量を併記すると誤解が少なくなります。
ヴィーンdとヴィーンfの使い分け
続いてはヴィーンdとヴィーンfを使い分ける場面を確認していきます。
温度から放射の色や波長帯を推定する場面
温度から主な放射波長帯を見積もるなら、ヴィーンdが適しています。
熱画像、赤外線センサー、加熱炉、恒星の表面温度などでは、波長単位で検討する場面が多いからです。
赤外線カメラの感度範囲が 3 μmから5 μmなのか、8 μmから14 μmなのかを考えるときも、ピーク波長は有用な目安になります。
ただし実際の測定では、放射率、窓材の透過率、検出器の感度、周囲からの反射も影響します。
ヴィーンの変位則は最初の見積もりとして優れていますが、測定系全体の補正まで省略できるわけではありません。
黒体を仮定したピーク波長は、実在物体の温度測定における出発点として利用するのがよいでしょう。
周波数領域で信号を評価する場面
振動数領域でスペクトルを処理する装置や解析ソフトでは、ヴィーンfの考え方が自然です。
周波数ごとのエネルギー分布を表示したグラフを扱うなら、そのグラフに対応するピーク周波数を求める必要があります。
天文学の観測データ、電波やミリ波の解析、フーリエ変換を用いる信号処理などでも、軸の定義を揃えることが重要です。
波長のデータを周波数軸へ変換した場合は、横軸だけでなく縦軸も変換する必要があります。
見かけのピーク移動を物理的な変化と誤認しないためにも、スペクトル密度の単位を確認しましょう。
誤解しやすい計算上のポイント
代表的な誤りは、摂氏温度をそのままヴィーンの変位則へ入れることです。
温度差ではなく絶対温度が関係するため、必ず K に直します。
次に多いのは、波長ピークを周波数に変換した値をヴィーンfの答えとして扱うケースです。
波長ピークを求めるならヴィーンdを使います。
振動数ピークを求めるならヴィーンfを使います。
一つのピークを別単位で表したいだけなら c ＝ λν で換算します。
この三つを分ければ、問題文がどの値を求めているか判断しやすくなります。
さらに、ピーク位置と全放射エネルギーを混同しない点も大切です。
温度が高くなると放射の総量は急増しますが、その関係はヴィーンの変位則ではなくステファン・ボルツマンの法則で扱います。
ヴィーンdとヴィーンfの違いのまとめ
ヴィーンdは波長表示のスペクトルで最大となるピーク波長を扱い、ヴィーンfは振動数表示のスペクトルで最大となるピーク周波数を扱います。
両者は同じ黒体放射に関する関係ですが、横軸とスペクトル密度の定義が異なるため、定数もピークの位置も同じではありません。
波長ピークを光速で換算した振動数と、振動数表示で直接求めたピーク周波数は別の値です。
波長帯を知りたいときは λmax T ＝ b を使い、周波数領域のピークを知りたいときは νmax ＝ aT を用いてください。
計算では温度を K に換算し、m、μm、nm、Hz、THz の単位を揃えることも欠かせません。
グラフの横軸だけでなく縦軸の単位まで確認すれば、ヴィーンdとヴィーンfを正しく使い分けられるでしょう。
