ブリネル硬さ試験とは？方法や手順も！（圧痕直径：試験力：計算式：金属材料など）
ブリネル硬さ試験は、金属材料の表面に硬い球を押し込み、残った圧痕の大きさから硬さを求める代表的な試験です。
鋼材、鋳鉄、アルミニウム合金、銅合金など、比較的やわらかい材料から中程度の硬さを持つ材料まで評価しやすく、品質管理や材料選定で広く利用されています。
圧痕直径、試験力、保持時間、試験片の厚さなどが結果を左右するため、単に球を押し込むだけでは正確な硬さは得られません。
この記事では、ブリネル硬さの意味、試験方法、計算式、JIS規格との関係、測定時の注意点までを順に整理します。
ブリネル硬さ試験の概要
それではまずブリネル硬さ試験の基本と、どのような場面で活用されるかについて解説していきます。
ブリネル硬さの意味

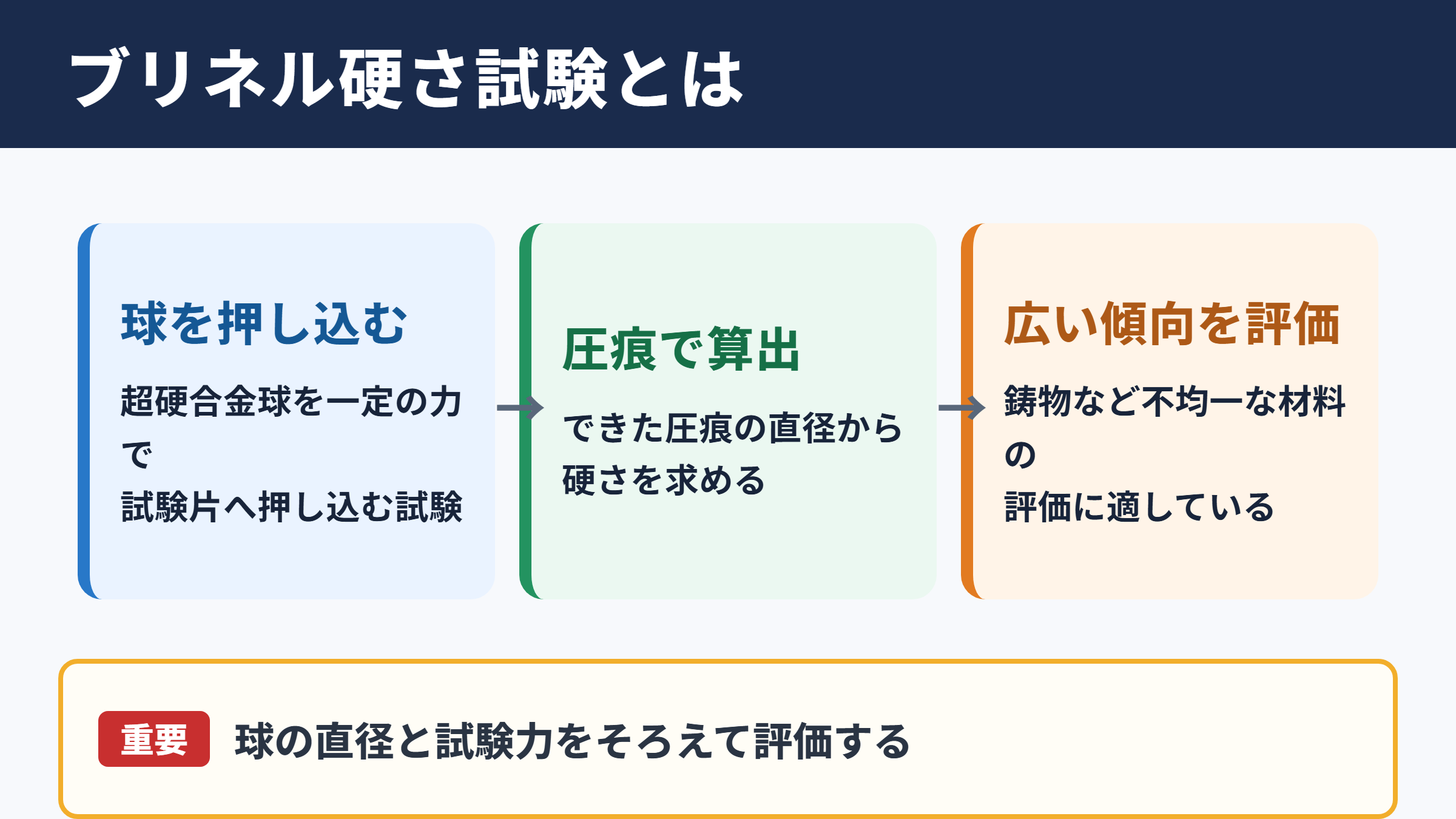

ブリネル硬さ試験とは、一定の直径を持つ超硬合金球を試験片の表面へ一定の試験力で押し込み、できた圧痕の直径から硬さを算出する試験方法です。
硬さは一般に、材料が局所的な押し込みにどれだけ抵抗するかを表す指標です。
数値が大きいほど、同じ条件で押し込んだときの圧痕が小さくなり、表面が変形しにくい傾向を示します。
ブリネル硬さの記号にはHBWが使われます。
以前は鋼球を用いる条件を含めてHBと表記する例も見られましたが、現在は圧子に超硬合金球を用いるHBWが基本です。
たとえばHBW 187という表示なら、所定条件で測定したブリネル硬さが187であることを示します。
ブリネル硬さは、圧痕の表面積に対してどの程度の試験力が加わったかを基にした値です。
圧痕の直径だけを他条件と切り離して比べるのではなく、球の直径と試験力をそろえて評価することが重要です。
試験の特徴
この試験の大きな特徴は、比較的大きな圧痕を利用して材料を評価する点にあります。
組織が不均一になりやすい鋳鉄、鋳造アルミニウム、鍛造材などでは、微小な一点だけを測る方法よりも、材料全体の傾向を捉えやすい場合があります。
圧痕は目視でも確認しやすく、測定原理も理解しやすいため、現場教育に取り入れられることも少なくありません。
一方で、圧痕が比較的大きく残るため、完成品の意匠面や薄板、極小部品には向かないことがあります。
試験後に痕が残っても問題ない箇所を選ぶという判断が必要です。
対象となる金属材料
ブリネル硬さ試験は、炭素鋼、合金鋼、ステンレス鋼、鋳鉄、アルミニウム、黄銅、青銅など、多くの金属材料に適用できます。
特に、鋳物のように黒鉛や析出物を含み、測定位置によって性質が変化しやすい材料では、広い範囲を反映しやすい利点があります。
ただし、極めて硬い焼入れ材では球状圧子への負担が大きく、圧痕も小さくなりやすいため、ロックウェル硬さやビッカース硬さが選ばれることがあります。
材料の種類だけでなく、予想される硬さ、製品形状、許容できる圧痕の大きさを踏まえて試験方法を選定することが大切です。
| 材料の例 | ブリネル硬さ試験との相性 | 確認したいポイント |
|---|---|---|
| 一般構造用鋼 | 適用しやすい | 熱処理状態と測定条件 |
| ねずみ鋳鉄 | 適用しやすい | 組織のばらつきと測定位置 |
| アルミニウム合金 | 条件選定が重要 | 試験力と試験片の厚さ |
| 銅合金 | 適用しやすい | 表面仕上げと圧痕直径 |
| 高硬度の焼入れ鋼 | 別試験も検討 | 圧子の損傷と測定範囲 |
試験装置と測定条件
続いては試験装置の構成と、硬さ値の信頼性を支える測定条件を確認していきます。
圧子と球の直径
ブリネル硬さ試験では、超硬合金製の球状圧子を使用します。
球の直径は10mm、5mm、2.5mm、2mm、1mmなどがあり、材料の硬さや試験片の寸法に合わせて選びます。
一般的な試験では10mm球が使われることもありますが、小さな部品や限られた試験面では、より小さい球を用いる条件が検討されます。
球径が変われば圧痕の大きさも変化するため、異なる球径で得た数値を単純に同一視することはできません。
球径、試験力、保持時間は一組の測定条件として記録する必要があります。
試験力と保持時間
試験力は材料に応じて設定します。
やわらかい非鉄金属に過大な試験力を加えると、圧痕が大きくなりすぎたり、試験片の裏面へ影響が及んだりするおそれがあります。
反対に硬い材料に試験力が不足すると、圧痕直径の読取り誤差が硬さ値へ大きく反映される場合があります。
試験力を加えた後は、規定された時間だけ荷重を保持します。
保持時間がばらつくと、材料の塑性変形や時間依存の挙動に影響し、比較可能な結果になりにくくなります。
測定条件の表記例として、HBW 10 3000 15 187のような形式があります。
これは直径10mmの超硬合金球、試験力3000kgf相当の条件、保持時間15秒、硬さ187という情報を示す考え方です。
実際の帳票では、使用規格に従って単位や表記方法を統一してください。
試験片の厚さと支持状態
試験片には、圧痕の深さに対して十分な厚さが必要です。
薄い材料をそのまま測定すると、裏面の変形や支持台の影響を受け、実際より低い値または不安定な値になることがあります。
試験片は平らで安定した支持面に密着させ、測定中に傾いたり動いたりしないよう固定します。
円筒面や曲面では、平面試験とは異なる補正や専用治具が必要になる場合があります。
測定前には、対象面の形状だけでなく、圧痕周辺に十分な余白を確保できるかも確認しましょう。
ブリネル硬さ試験の手順
続いては実務で押さえたいブリネル硬さ試験の手順を確認していきます。
試験面の準備
試験面に油、さび、スケール、塗膜、切削バリなどが残っていると、圧子が均一に接触せず、正しい圧痕を形成できません。
必要に応じて研磨や軽い切削を行い、清浄で平滑な面を整えます。
ただし、過度な研磨によって表層の加工硬化層を取り除いたり、熱の影響を与えたりすると、評価したい状態から離れる可能性があります。
表面粗さは圧痕直径の読取り精度にも関係するため、測定目的に合った最小限の前処理を行うことがポイントです。
荷重の付与
試験片を装置のアンビルへ置き、試験面が圧子に対して垂直になるよう調整します。
次に、選定した試験力を衝撃なく加え、規定時間保持します。
急激な荷重の付与や試験片のずれは、真円に近い圧痕が得られない原因になります。
自動試験機では設定値の確認が中心になりますが、測定前に圧子の状態、治具の固定、試験力の校正状況を確認しておくと安心です。
試験後は荷重を解除し、圧痕の周囲に盛り上がり、割れ、異常な傷がないかを観察します。
圧痕直径の読取り
圧痕直径は、測定顕微鏡、投影機、画像測定装置などで読み取ります。
一般には互いに直交する二方向の直径を測定し、その平均値を用います。
二方向の値に大きな差がある場合は、試験面の傾き、材料の組織、圧子の偏心、外部振動などを疑う必要があります。
圧痕の境界が不明瞭な材料では、測定者による判定差が出やすいため、照明条件や倍率を標準化するとよいでしょう。
圧痕直径の測定は、硬さ計算の出発点です。
わずかな読取り差でも硬さ値は変化するため、二方向以上を測り、平均値と測定条件を記録する運用が欠かせません。
圧痕直径と計算式
続いては圧痕直径からブリネル硬さを求める計算式と、数値を扱う際の注意点を確認していきます。
ブリネル硬さの計算式
ブリネル硬さは、試験力を圧痕の表面積で割る考え方に基づいて求めます。
代表的な計算式は次のとおりです。
HBW ＝ 2P ÷ ｛πD（D－√（D²－d²））｝
Pは試験力、Dは圧子球の直径、dは圧痕直径を表します。
単位系は使用する規格と試験機の表示に合わせて統一してください。
式を見ると分かるように、圧痕直径dが大きくなるほど分母が大きくなり、硬さ値は小さくなります。
つまり、同じ球と試験力で比較した場合、圧痕が大きい材料ほどやわらかい傾向です。
現場では硬さ表や試験機の演算機能を使うことも多いものの、原理を把握しておくと異常値の原因を考えやすくなります。
圧痕直径の適正範囲
圧痕直径は、小さすぎても大きすぎても望ましくありません。
圧痕が小さすぎると境界の読取り誤差が相対的に大きくなり、圧痕が大きすぎると球の形状や試験片厚さの影響を受けやすくなります。
一般には、圧痕直径が球径に対して適切な割合に入るよう、試験力と球径を選定します。
圧痕直径の確認は、計算前の品質判定でもあります。
規格に定められた範囲から外れた場合は、試験条件を見直して再測定を検討してください。
計算例の考え方
たとえば同じ直径10mmの球と同じ試験力で、材料Aの圧痕直径が4.0mm、材料Bの圧痕直径が5.0mmだったとします。
材料Bのほうが大きくへこんでいるため、ブリネル硬さは材料Aより低くなると判断できます。
ただし、異なる試験力や異なる球径で測定した結果は、そのまま大小比較するのではなく、規格上の条件が整っているかを確認する必要があります。
計算例では、圧痕直径を0.01mm単位で読む場面があります。
測定値を途中で粗く丸めると、最終的な硬さ値に差が生じることがあります。
装置の分解能、規格で定められた丸め方、検査帳票の桁数をそろえることが実務上の要点です。
規格表示と他の硬さ試験
続いてはJIS規格を意識した結果の表記と、他の硬さ試験との使い分けを確認していきます。
JIS規格と試験条件の記録
ブリネル硬さ試験はJIS規格で試験方法、試験機の性能、標準片の扱いなどが定められています。
検査成績書には硬さ値だけでなく、圧子の種類と直径、試験力、保持時間、測定箇所、試験温度、適用規格などを記録すると、後から結果を追跡しやすくなります。
硬さ値だけが残されていると、どの条件で得た数値なのか判別できず、別ロットや別工場の結果と適切に比較できません。
HBWの後ろに測定条件を添えることは、数値の意味を明確にするための大切な情報管理です。
ロックウェル硬さとの違い
ロックウェル硬さ試験は、圧子の押し込み深さを利用して硬さを測定する方法です。
ブリネル硬さよりも圧痕が小さく、測定が比較的迅速であるため、量産工程で活用されることがあります。
ただし、材料組織の局所的な影響を受けやすい場合があり、鋳物のような不均一材料ではブリネル硬さが選ばれることもあります。
どちらが優れているかではなく、材料と品質要求に対して適した方法を選ぶことが重要です。
ビッカース硬さとの違い
ビッカース硬さ試験は、ダイヤモンド製の四角すい圧子による圧痕の対角線長さを測定する方法です。
小さな部品、薄板、表面処理層、微小部位の評価にも対応しやすく、幅広い硬さ領域で使われます。
一方、圧痕が小さいほど表面仕上げや測定者の読取り技能の影響を受けやすくなる面があります。
ブリネル硬さは大きめの圧痕で平均的な性質を見やすく、ビッカース硬さは細かな位置を評価しやすいという違いがあります。
| 試験方法 | 主な測定原理 | 適した対象 | 圧痕の特徴 |
|---|---|---|---|
| ブリネル硬さ | 球状圧子と圧痕直径 | 鋳物、一般鋼材、非鉄金属 | 比較的大きい |
| ロックウェル硬さ | 押し込み深さ | 量産部品、迅速な検査 | 比較的小さい |
| ビッカース硬さ | 対角線長さ | 薄板、微小部、表面層 | 小さく細かい |
測定誤差と品質管理
続いては測定誤差が起きる要因と、安定した品質管理につなげる方法を確認していきます。
表面状態による影響
粗い切削痕、酸化皮膜、めっき、脱炭層、汚れが残る表面では、圧痕の輪郭が乱れやすくなります。
特に鋳肌のまま測定する場合は、表面の凹凸が結果に与える影響を事前に把握することが必要です。
測定面を整える際には、対象製品の本来の表層を削りすぎないよう注意してください。
表面状態の統一は、ロット間比較の前提となります。
測定位置と圧痕間隔
圧痕の近くでは材料が塑性変形し、残留応力や盛り上がりの影響が残ることがあります。
そのため、圧痕同士や試験片端部から十分な距離を取ることが必要です。
端部に近すぎる位置では材料の拘束条件が変わり、中央部と異なる結果になるおそれがあります。
複数点を測る場合は、測定位置を図面や検査記録へ残し、再試験時にも同等の条件を再現できるようにしましょう。
硬さのばらつきが見つかった場合、すぐに材料不良と決めつけるのは早計です。
試験面、支持状態、圧子、試験力、保持時間、圧痕直径の読取りを順に確認すると、測定由来の要因を切り分けやすくなります。
校正と標準片の活用
硬さ試験機は定期的な点検と校正が欠かせません。
圧子に摩耗、欠け、変形があれば、圧痕形状が変わり、結果の信頼性が低下します。
標準片を用いて日常確認を行えば、試験機の状態変化を早期に把握しやすくなります。
検査担当者ごとの読取り差も品質管理の対象です。
同じ標準片を複数人で測定し、測定値の傾向を確認する教育は、判定の安定化に役立つでしょう。
試験機の精度と測定者の技能の両方を管理して、はじめて再現性の高い硬さ評価につながります。
ブリネル硬さ試験のまとめ
ブリネル硬さ試験は、超硬合金球を材料へ押し込み、圧痕直径から硬さを求める試験方法です。
鋳鉄や一般鋼材、アルミニウム合金、銅合金などの評価に活用しやすく、比較的大きな圧痕によって材料の平均的な性質を把握しやすい特徴があります。
正しい結果を得るには、球径、試験力、保持時間、試験片の厚さ、表面状態を適切にそろえることが重要です。
圧痕直径は二方向から測定し、平均値を用いて計算式または試験機の演算機能でHBWを求めます。
また、硬さ値だけでなく測定条件を記録し、JIS規格に沿った運用を行うことで、材料受入れ、工程管理、熱処理確認、原因調査に役立つデータになります。
圧痕の大きさと測定条件をセットで管理することが、ブリネル硬さ試験を品質管理へ生かすための基本です。
