ブリネル硬さ試験機は、金属材料の表面に硬い球を押し込み、残ったくぼみの大きさから硬さを調べる装置です。
鋳鉄やアルミニウム合金、銅合金など、比較的やわらかい金属の評価に向いており、製造現場の品質管理や受入検査で幅広く活用されています。
卓上型とポータブル型では使いやすい場面が異なり、試験荷重、圧子径、測定方法を正しく選ぶことが信頼できる測定結果につながります。
ここでは、ブリネル硬さ試験機の仕組みから種類、使い方、構造、メーカー選びまでをわかりやすく解説します。

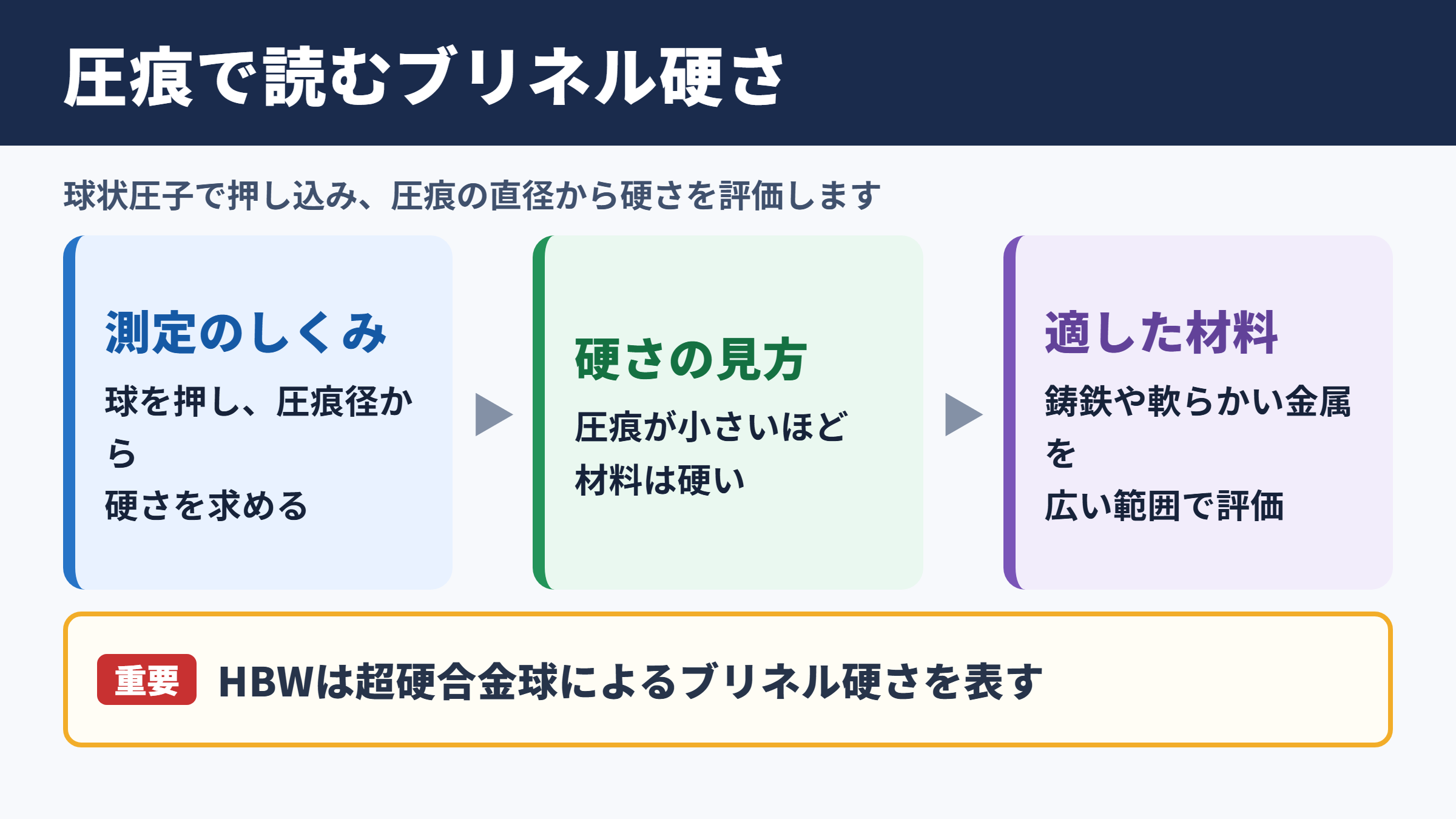

ブリネル硬さ試験機の基礎知識
それではまずブリネル硬さ試験機の基本と、硬さを測る意味について解説していきます。
ブリネル硬さ試験の意味
ブリネル硬さ試験とは、一定の直径を持つ球状の圧子を試験片へ押し付け、表面に生じた圧痕の直径から硬さを求める試験方法です。
硬さの値はHBWで表記され、HBWは超硬合金球を使ったブリネル硬さを意味します。
たとえばHBW 10／3000／15と記載されている場合、直径10mmの球を用い、3000kgf相当の試験力を15秒間加えた条件を示します。
圧痕が小さい材料ほど硬く、圧痕が大きい材料ほどやわらかいという考え方が、ブリネル硬さ試験の基本です。
ロックウェル硬さ試験のように深さから数値を得る方式と異なり、圧痕の直径を直接確認するため、材料表面の状態や組織の影響を把握しやすい特徴があります。
ブリネル硬さの概念式は、試験力を圧痕の表面積で割る考え方に基づいています。
実際の検査では計算を手作業で行うより、試験機の演算機能や硬さ表を利用する方法が一般的です。
測定に適した材料
ブリネル硬さ試験は、鋳鉄、炭素鋼、焼なまし材、アルミニウム、真ちゅう、青銅などの測定に適しています。
圧子の直径が比較的大きいため、材料内部の組織が均一ではない鋳物でも、局所的なばらつきを平均化しながら評価しやすいでしょう。
特にねずみ鋳鉄や球状黒鉛鋳鉄では、微小な領域だけを見る試験よりも、ある程度広い範囲を押し込むブリネル硬さが実用的な判断材料になります。
一方で、薄板、表面処理層、非常に硬い焼入れ鋼などには不向きな場合があります。
圧痕が大きく残るため、製品の外観や機能面に影響しない位置を選ぶ配慮も欠かせません。
硬さ試験を行う目的
製造工程で硬さを確認する目的は、材料の強度や加工状態を間接的に管理することです。
硬さが規格値より低い場合は、熱処理不足、材質違い、組織の粗大化などを疑うきっかけになります。
反対に硬すぎる場合は、加工性の低下、割れやすさ、工具摩耗の増加といった問題が起こることもあります。
硬さの測定値だけで材料のすべてを判断することはできませんが、品質を素早く比較する有効な指標です。
ロットごとの受入検査、熱処理後の確認、鋳造品の品質保証、機械部品のトレーサビリティ管理など、多くの工程で役立てられています。
ブリネル硬さは、試験条件とセットで記録することが重要です。
圧子径や試験力が異なる数値を単純比較すると、誤った判断につながるおそれがあります。
ブリネル硬さ試験機の種類
続いては、設置方法や測定対象によって選ばれる試験機の種類を確認していきます。
卓上型試験機
卓上型は、試験機本体を作業台や専用架台に設置して使う一般的なタイプです。
フレーム剛性が高く、試験力を安定して加えやすいため、繰り返し測定や規格に沿った検査に適しています。
手動でハンドルを操作する機種のほか、電動で荷重を加える機種、圧痕をカメラで読み取って自動演算するデジタル機種もあります。
検査室や品質保証部門で再現性を重視するなら、卓上型が選びやすい選択肢です。
ただし、大型の鋳物や長尺材はテーブルに載せにくく、試験位置によっては測定できないことがあります。
ポータブル型試験機
ポータブル型は、重量物や大型構造物を移動させずに測定したい場合に便利な方式です。
現場へ持ち込めるクランプ式、チェーン式、油圧式などがあり、配管、鋳造品、大型機械部品、据付後の部材などを対象にできます。
本体が軽量であっても、圧子と試験面の位置関係が不安定なら結果はばらつきます。
そのため、設置面の清掃、固定具の選定、被測定物の支持状態を十分に確認する必要があります。
携帯性を優先するほど、測定者の手順や設置条件が結果に与える影響は大きくなるでしょう。
手動式と自動式
手動式は導入費用を抑えやすく、構造がわかりやすい点が魅力です。
測定者が荷重の付与や圧痕読取りを行うため、基本操作を理解した教育済みの担当者に向いています。
自動式は、試験力の付加、保持時間の管理、圧痕径の読取り、硬さ値の演算、データ保存までを連続して行える機種があります。
測定件数が多い現場では、自動化による作業時間短縮と記録漏れ防止が大きな利点になります。
| 種類 | 主な特徴 | 向いている用途 |
|---|---|---|
| 卓上型 | 剛性が高く安定した試験が可能 | 受入検査、工程検査、試験室 |
| ポータブル型 | 大型製品を現場で測定しやすい | 鋳物、設備、構造部材 |
| 手動式 | 構造が比較的シンプル | 少量測定、基礎的な検査 |
| 自動式 | 測定条件と記録を管理しやすい | 量産検査、品質保証、履歴管理 |
試験機の構造と主要部品
続いては、ブリネル硬さ試験機を構成する部品と、それぞれの役割を確認していきます。
圧子と圧子ホルダー
圧子は、材料へ直接押し込まれる球状の部品です。
現在のJIS規格に基づく試験では、一般に超硬合金球が用いられます。
圧子径には1mm、2.5mm、5mm、10mmなどがあり、材料の厚さ、硬さ、試験面の広さに応じて選定します。
圧子に傷、摩耗、変形、汚れがあると圧痕形状が乱れ、測定誤差につながります。
圧子は消耗品でもあるため、定期的な点検と校正記録の確認が必要です。
荷重機構と昇降機構
荷重機構は、定められた試験力を圧子に正確に伝える部分です。
重り、レバー、油圧、モーター、電子制御など、機種によって荷重の発生方式は異なります。
試験片を圧子へ近づけるための昇降ねじやテーブルも、測定精度を左右する重要な部品です。
試験片が傾いたまま押し込まれると、円形であるべき圧痕がゆがみ、正しい直径を読めなくなります。
試験面と圧子軸をできるだけ直角に保つことが、安定した検査の基本となります。
測定顕微鏡と画像処理装置
従来のブリネル硬さ試験では、圧痕を測定顕微鏡で観察し、直交する二方向の直径を読み取ります。
二つの測定値の平均を使用することで、わずかな真円度の乱れや読取り差を抑えやすくなります。
近年は、カメラで圧痕を撮影し、画像処理で境界を検出するデジタル方式も増えています。
自動読取りは便利ですが、照明条件や表面の反射状態によって境界認識が変わることもあります。
圧痕直径は一方向だけで決めず、原則として互いに直交する二方向を測定します。
二つの値に大きな差があるときは、試験面の傾き、異物、材料組織、圧子の状態を確認します。
ブリネル硬さ試験機の使い方
続いては、測定前の準備から硬さ値の記録まで、基本的な使い方を確認していきます。
試験片の準備
まず、試験面の油分、さび、塗膜、切粉を取り除きます。
表面が粗すぎると圧痕の輪郭を正確に読めないため、必要に応じて研削や研磨を行います。
ただし、研磨の熱で材料表面の性質を変化させないよう、過度な加工は避けることが大切です。
試験片の厚さも確認します。
薄すぎる試験片では裏面が変形し、圧痕の大きさが本来の値と変わる可能性があります。
試験条件の設定
次に、材料に合った圧子径、試験力、保持時間を設定します。
一般的には、材料が均質で圧痕が適正な範囲に収まるような組合せを選びます。
硬い材料に小さすぎる試験力を使うと圧痕が読み取りにくくなり、やわらかい材料に過大な試験力を使うと試験片への影響が大きくなります。
| 確認項目 | 確認する内容 | 注意点 |
|---|---|---|
| 圧子径 | 材料と試験面に適した球径 | 圧痕が端部へ近づきすぎないようにします |
| 試験力 | 規格や社内基準に合った荷重 | 材料に対して極端な条件を避けます |
| 保持時間 | 荷重を維持する時間 | 条件ごとに一定にそろえます |
| 測定位置 | 平坦で清浄な場所 | 既存の圧痕や端部から距離を取ります |
圧痕の測定と記録
試験片を確実に固定し、圧子が試験面へ垂直に当たる状態を作ります。
設定した試験力を加え、保持時間が経過したら荷重を解除します。
圧痕が安定したことを確認してから、測定顕微鏡または画像測定機能で圧痕径を読み取ります。
圧痕の中心部だけでなく、周囲の盛り上がりや表面傷も観察することが大切です。
測定結果には、硬さ値、試験条件、測定日、担当者、試験片の識別番号を記録すると、後日の追跡や品質監査に役立ちます。
試験位置は、試験片の端部や他の圧痕から十分に離します。
近すぎる位置に連続して圧痕を付けると、材料の塑性変形が影響し合い、正確な硬さを評価できません。
JIS規格と測定精度の管理
続いては、JIS規格の考え方と、ブリネル硬さ試験における精度管理を確認していきます。
JIS規格の位置づけ
ブリネル硬さ試験は、JIS Z 2243をはじめとする関連規格で試験方法が定められています。
規格では、圧子の種類、試験力、保持時間、試験片の厚さ、圧痕の測定方法などが示されています。
取引先との品質基準や検査成績書で硬さ値を扱う場合、社内独自の手順だけでなく、適用規格と試験条件を明確にする必要があります。
同じHBWという表記でも、条件が省略されると再現性の確認が難しくなるため注意が必要です。
精度に影響する要因
測定精度は試験機そのものだけで決まるものではありません。
試験片の表面粗さ、平行度、厚さ、固定状態、圧子の摩耗、試験力の誤差、測定者の読取り技量など、多くの要因が関係します。
とくに鋳肌のまま測定する場合は、表面の凹凸が圧痕径の判定を難しくします。
測定値の異常を試験機の故障と決めつけず、試験片の状態と手順を順番に確認する姿勢が重要です。
校正と日常点検
試験機は定期校正を受け、基準硬さブロックによる日常点検を行います。
基準片の測定値が許容範囲から外れた場合は、圧子、荷重機構、測定装置、設置状態を確認し、必要なら使用を停止して調整します。
日常点検では、圧子の外観、昇降動作、異音、表示値、測定顕微鏡の焦点、テーブルの清掃状態などを記録するとよいでしょう。
精度管理では、基準片の測定値だけでなく、測定日の環境や試験条件も残します。
温度変化、振動、設置台のぐらつきは、見落としやすい測定ばらつきの要因です。
メーカー選びと導入時の確認項目
続いては、ブリネル硬さ試験機を選定する際に見ておきたいメーカー、仕様、運用面の確認項目を解説していきます。
メーカーごとの比較視点
ブリネル硬さ試験機は、硬さ試験機を専門に扱うメーカーや、計測機器を幅広く製造するメーカーから販売されています。
メーカー名だけで比較するより、対応できる試験力範囲、圧子の種類、試験片の最大高さ、測定方式、校正支援、保守体制を確認することが大切です。
国内で保守や修理を受けやすいか、基準片や消耗品を継続して入手できるかも、長期運用では重要な判断材料になります。
導入価格だけでなく、校正費用、消耗品、教育、故障時の対応を含めた総コストで比較すると失敗を減らせます。
仕様選定のポイント
まず測定対象となる材料、部品寸法、想定される硬さ範囲を整理します。
小型部品が中心なら卓上型で十分なことが多く、大型鋳物や現地設備を測定するならポータブル型や専用治具が候補になります。
測定件数が少ない場合は手動読取りでも運用できますが、多品種量産や検査成績書の作成が多い場合は、画像測定とデータ出力に対応した機種が便利です。
将来の製品追加や規格変更も考え、試験力や圧子を交換できる拡張性があるかを確認しましょう。
導入後の教育と運用
高性能な試験機を導入しても、担当者が試験条件の意味を理解していなければ、測定結果は安定しません。
圧痕の読取り、試験面の整備、試験片の固定、規格の確認、異常値への対応について、作業標準書を整備することが望まれます。
複数の担当者が測定する職場では、同一の基準片を使って測定値を比較し、個人差を把握する取り組みも有効です。
試験機の選定では、今測れるかだけでなく、誰が測っても同じ傾向の結果を出せるかを考えることが大切です。
操作性、固定治具、記録方法、保守支援まで含めて導入計画を立てましょう。
ブリネル硬さ試験機のまとめ
ブリネル硬さ試験機は、球状圧子による圧痕の直径から金属の硬さを評価する測定装置です。
鋳鉄やアルミニウム合金など、比較的やわらかい材料や組織の影響を受けやすい材料の検査で特に力を発揮します。
卓上型は安定性と再現性を重視する検査に、ポータブル型は大型製品や現場測定に向いています。
正しい圧子径、試験力、保持時間を選び、試験面の状態と固定方法を整えることが、信頼できる硬さ値を得る近道です。
JIS規格に沿った試験条件の管理、基準片による点検、圧子や測定装置の校正も欠かせません。
メーカーや機種を選ぶ際は、本体価格だけでなく、対象ワーク、測定件数、データ管理、保守体制まで確認し、自社の品質管理に合う一台を選びましょう。
