電気製品を使う場面では、電流や電圧という言葉をよく見かけます。
しかし、電流は流れる量なのか、電圧は強さなのか、両者の違いを説明しようとすると迷う方も少なくありません。
コンセント、乾電池、スマートフォンの充電器、LED電球など、身近な電気回路を理解するためには、二つの言葉を別々に捉えることが大切です。
この記事では、電流と電圧の違い、単位、回路内での関係を、たとえ話と計算例を交えながらわかりやすく説明します。

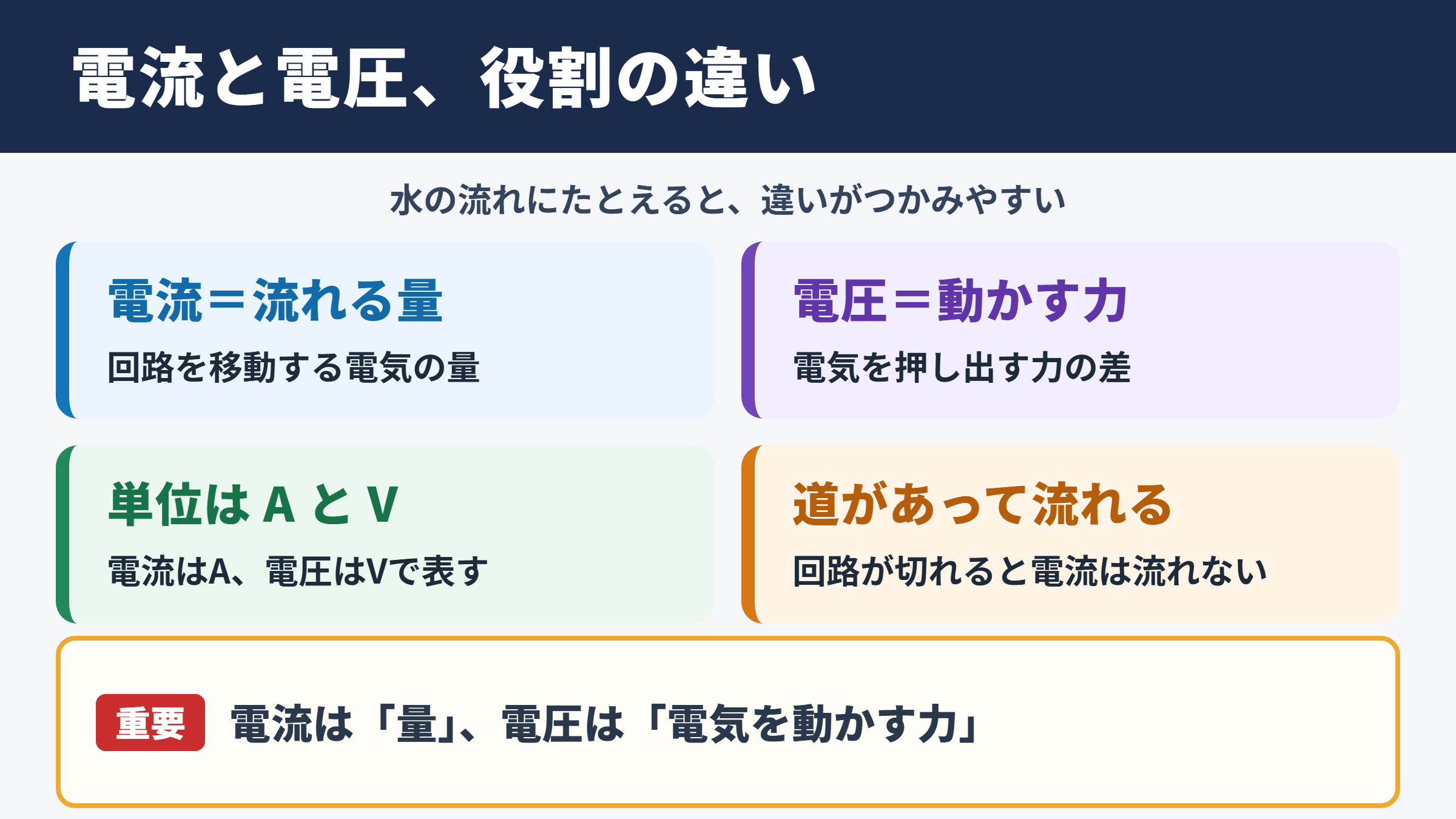

電流と電圧の基本的な違い
それではまず電流と電圧の基本的な違いについて解説していきます。
電流の意味とアンペアの単位
電流とは、電線や回路の中を移動する電気の量を表す言葉です。
単位にはアンペアを使い、記号ではAと書きます。
たとえば1Aの電流とは、一定時間に一定量の電気が導線を通過している状態です。
水道管にたとえるなら、電流は管の中を流れる水の量に近いイメージになります。
太い管から多くの水が流れれば水量が増えるように、回路を移動する電気が多くなれば電流も大きくなります。
電流は電気そのものの流れの量と考えると、基本をつかみやすいでしょう。
電流の単位はアンペアです。
家電の仕様にはAのほか、より小さな単位であるmAが表示されることもあります。
1000mAは1Aに相当します。
小型の電子機器では数mAから数百mA程度の電流が扱われる一方、電子レンジやエアコンなどでは大きな電流が必要になります。
必要以上の電流が流れると発熱や故障につながるため、ヒューズやブレーカーが回路を保護しています。
電圧の意味とボルトの単位
電圧とは、電気を動かそうとする力の大きさを表す量です。
単位にはボルトを使い、記号ではVと書きます。
水道のたとえでは、高い場所にある水槽と低い場所の高さの差が電圧に近いものです。
高さの差が大きいほど水が勢いよく流れやすくなるように、電圧が高いほど電気を動かす力も大きくなります。
ただし、電圧があるだけでは、必ず電流が流れるとは限りません。
スイッチが切れていて回路がつながっていない場合には、電圧があっても電流の通り道がないためです。
電圧は電気を押し出す力の差と考えると、電流との役割を区別できます。
乾電池1本の電圧は一般に1.5Vです。
乾電池を2本直列につなぐと、電圧はおおむね3Vになります。
一方で並列につないだ場合は、基本的に電圧は1.5Vのままです。
家庭用コンセントでは、日本では一般に100Vが使われています。
海外では120Vや230Vなどの地域もあり、電圧が異なるため、旅行時には対応電圧の確認が必要になります。
水の流れに置き換えた理解
電流と電圧をまとめて理解するには、水の流れに置き換える方法が役立ちます。
ただし完全に同じ現象ではないため、仕組みをイメージするための補助として使うのがよいでしょう。
| 電気の言葉 | 水にたとえた場合 | 役割 |
|---|---|---|
| 電圧 | 水圧や高低差 | 水を流そうとする力 |
| 電流 | 流れる水量 | 実際に移動する量 |
| 抵抗 | 細い管や詰まり | 流れにくさ |
| 電源 | ポンプや水槽 | 流れを生み出す部分 |
ポンプの圧力が強くても、管が途中で閉じていれば水は流れません。
同じように、電源に電圧があっても、回路が開いていれば電流は流れない仕組みです。
逆に、回路がつながり、抵抗が小さい場合には多くの電流が流れやすくなります。
電圧が原因となり、条件が整うと電流が流れるという関係を押さえると、回路の説明が理解しやすくなります。
電流と電圧の単位と測り方
続いては電流と電圧の単位と測り方を確認していきます。
アンペアとボルトの読み方
電流のアンペアは、Aと表記されます。
電圧のボルトは、Vと表記されます。
電気の分野では、数値が大きい場合や小さい場合に接頭語を組み合わせて表すことがあります。
| 表記 | 読み方 | 意味 |
|---|---|---|
| 1kV | 1キロボルト | 1000V |
| 1mA | 1ミリアンペア | 0.001A |
| 1μA | 1マイクロアンペア | 0.000001A |
| 1mV | 1ミリボルト | 0.001V |
スマートフォン用の充電器には5Vや9V、12Vといった電圧の表示があります。
また、出力電流として2Aや3Aなどが記載されることもあります。
この二つは同じ意味ではなく、Vは押し出す力、Aは流せる電気の量を示す別の情報です。
電圧計の接続方法
電圧を測定する際には、電圧計またはテスターを測りたい部品の両端に接続します。
これは並列接続と呼ばれる方法です。
たとえば乾電池の電圧を測る場合は、テスターの赤い端子をプラス側、黒い端子をマイナス側に当てます。
LEDの両端の電圧を知りたいときも、LEDを取り外さず、両端に測定端子を当てます。
電圧計は測定対象に並列で接続します。
電圧計を直列に入れると、回路の状態が変わったり、正しく測れなかったりする場合があります。
テスターの測定レンジも確認してください。
直流を測るときはDCV、家庭用コンセントのような交流を測るときはACVを選択します。
誤ったレンジや端子の使い方は機器の破損につながるため、説明書を確認しながら操作することが重要です。
電流計の接続方法
電流を測定する場合は、回路をいったん切り、その間に電流計を入れます。
これは直列接続と呼ばれる方法です。
電流は回路の中を通過する量なので、流れ道に測定器を通す必要があります。
電圧測定とは接続方法が反対になるため、初学者が混同しやすいポイントです。
電圧計は並列接続です。
電流計は直列接続です。
この違いは、電気回路の安全な測定において特に重要です。
電流レンジに設定したテスターを電源の両端へ直接つなぐと、ほぼ短絡した状態になるおそれがあります。
大きな電流が流れ、ヒューズ切れや発熱を起こすこともあるため、接続前に測定方法を見直しましょう。
電流測定では回路に直列で入れるという原則を覚えておくと、事故を防ぎやすくなります。
回路における電流と電圧の関係
続いては回路における電流と電圧の関係を確認していきます。
オームの法則の考え方
電圧、電流、抵抗の関係を表す基本的な法則がオームの法則です。
抵抗は電気の流れにくさを示す量で、単位にはオームを使い、記号ではΩと書きます。
電圧は電流に抵抗を掛けた値です。
V ＝ I × R で表せます。
Vは電圧、Iは電流、Rは抵抗を意味します。
同じ抵抗であれば、電圧を高くすると電流は大きくなります。
同じ電圧であれば、抵抗を大きくすると電流は小さくなります。
水道管で考えるなら、細い管ほど水が流れにくくなる状態に近いでしょう。
電圧と抵抗がわかれば電流を計算できることが、オームの法則の大きな特徴です。
数値を使った計算例
たとえば12Vの電源に、6Ωの抵抗をつないだ回路を考えます。
この場合の電流は、電圧を抵抗で割ることで求められます。
I ＝ V ÷ R
I ＝ 12V ÷ 6Ω
I ＝ 2A
この回路には2Aの電流が流れる計算になります。
同じ12Vの電源でも、抵抗が12Ωなら電流は1Aになります。
抵抗が大きくなると電流が小さくなることを、数値でも確認できます。
実際の回路では、電源内部の抵抗や部品の特性によって理想どおりにならないこともあります。
それでも基本計算としてオームの法則を使うと、回路の動きを予測しやすくなります。
電力とのつながり
電流と電圧を理解すると、電力の意味も見えてきます。
電力は電気が仕事をする大きさであり、単位はワットで、記号ではWを使います。
電力は電圧と電流を掛けて求めます。
電力はV × Aで求められます。
100Vの回路で2Aの電流が流れる場合、電力は200Wです。
家電の消費電力を読むときにも役立つ関係です。
同じ電圧でも、流れる電流が大きいほど消費電力は大きくなります。
ドライヤーや電気ケトルのように熱を作る家電は、比較的大きな電力を使います。
電流と電圧の組み合わせが電力を決めるため、コンセントや延長コードの容量確認にもつながります。
直列回路と並列回路の特徴
続いては直列回路と並列回路の特徴を確認していきます。
直列回路における電流
直列回路とは、部品を一列につないだ回路です。
電気の通り道が一つしかないため、回路内のどの場所でも基本的に同じ電流が流れます。
豆電球を二つ直列につなぐと、一つの電球を通った電流は、もう一つの電球も通過します。
どこか一か所でも切れると、電流の通り道がなくなり、全体が点灯しなくなります。
直列回路では電流が各部品で共通という点が特徴です。
一方で電圧は、各部品に分かれてかかります。
電源全体の電圧は、原則として各部品にかかる電圧の合計になります。
並列回路における電圧
並列回路とは、電流の通り道が枝分かれしている回路です。
家庭内のコンセントや照明は、基本的に並列回路の考え方で構成されています。
並列につながった各枝には、基本的に電源と同じ電圧がかかります。
そのため、一つの照明が切れても、別の照明まで一斉に消えにくい仕組みです。
並列回路では電圧が各枝で共通という性質があります。
ただし、電源から流れ出す全体の電流は、各枝に流れる電流の合計になります。
多くの機器を同時に使うと全体の電流が増えるため、たこ足配線には注意が必要です。
直列回路と並列回路の比較
| 比較項目 | 直列回路 | 並列回路 |
|---|---|---|
| 電流 | 各部品で同じ | 枝ごとに分かれる |
| 電圧 | 各部品に分配される | 各枝で基本的に同じ |
| 故障時 | 一部の断線で全体が止まりやすい | 他の枝は動作を続けやすい |
| 代表例 | 一部の装飾ライト | 家庭用配線 |
回路図を見るときは、部品の見た目の並びではなく、電気の通り道がどうつながっているかを確認します。
見た目が横並びでも、接続点によっては並列回路になっている場合があります。
電流の道筋を指でたどるように考えると、回路の種類を判断しやすくなるでしょう。
身近な機器に見る電流と電圧
続いては身近な機器に見る電流と電圧を確認していきます。
乾電池とモバイル機器
乾電池には1.5Vと表示されていることが一般的です。
この表示は、乾電池が生み出す電圧の目安を示しています。
機器側の抵抗や動作状態によって、実際に流れる電流は変化します。
同じ乾電池を使っても、時計のような低消費電力の機器と、モーターを回す玩具では電流の大きさが異なります。
電圧が同じでも消費する電流は機器によって異なる点に注目してください。
スマートフォンに使われるリチウムイオン電池では、電池本体の公称電圧と、USB充電時の電圧は別に扱われます。
充電器やケーブルを選ぶときは、対応規格と許容電流もあわせて確認することが大切です。
家庭用コンセントと消費電力
日本の家庭用コンセントは、一般に100Vの交流電圧を供給しています。
ここに接続する家電は、必要な電流を取り出して動作します。
消費電力が1200Wの電気ケトルを100Vで使う場合、理論上はおよそ12Aの電流が必要です。
消費電力の大きい家電を同じ延長コードに集中させると、コードの許容電流を超える可能性があります。
延長コードや電源タップには許容電流があります。
複数の機器の消費電力を合計し、容量を超えないように使うことが安全につながります。
熱を持つ、変色する、焦げた臭いがする場合は使用を中止してください。
電気の安全では、電圧だけではなく、流れる電流と消費電力を一緒に考える必要があります。
定格表示を確認する習慣が、トラブルの予防に役立ちます。
LEDと抵抗の役割
LEDは少ない電力で明るく光る部品ですが、流す電流を適切に制限する必要があります。
電源にLEDを直接つなぐと、過大な電流が流れて破損するおそれがあります。
そこで、回路には抵抗を直列に入れ、LEDに流れる電流を調整します。
抵抗は電圧を分け、電流を抑える役割を担います。
抵抗は不要な部品ではなく、電流を安全な範囲に保つ重要な部品です。
電子工作では、電源電圧、LEDの順方向電圧、目標電流をもとに抵抗値を計算します。
安全のためには、部品の定格電流や抵抗の許容電力も確認して設計することが求められます。
電流と電圧の理解を深めるポイント
最後に電流と電圧の理解を深めるポイントをまとめます。
電流は回路を流れる電気の量であり、単位はアンペアです。
電圧は電気を動かそうとする力の差であり、単位はボルトになります。
二つは混同されやすいものの、役割は明確に異なります。
電圧があっても回路がつながっていなければ電流は流れません。
回路が閉じ、抵抗などの条件が整うことで電流が流れます。
オームの法則を使えば、電圧、電流、抵抗の関係を数値で整理できます。
また、電力は電圧と電流の積で決まり、家電の消費電力や配線の安全性を考える際の基礎になります。
電流は流れる量、電圧は流す力、抵抗は流れにくさと整理すると、電気回路の見方が大きく変わるでしょう。
テスターで測定する場合は、電圧計は並列、電流計は直列という接続方法も忘れないでください。
身近な乾電池、充電器、コンセントを観察しながら学ぶことで、電流と電圧への理解はより確かなものになります。
