変位電流は、コンデンサや電磁波を理解するうえで欠かせない電磁気学の考え方です。
名前に電流と付いていても、導線の中を電子が連続して流れる伝導電流とは性質が異なります。
しかし、この概念を取り入れることで、コンデンサ回路で生じる磁場や、光を含む電磁波が空間を進む仕組みまで、筋道立てて説明できます。
この記事では、変位電流の意味、発生条件、コンデンサとの関係、磁場とのつながりを、数式の意味にも触れながらわかりやすく解説します。

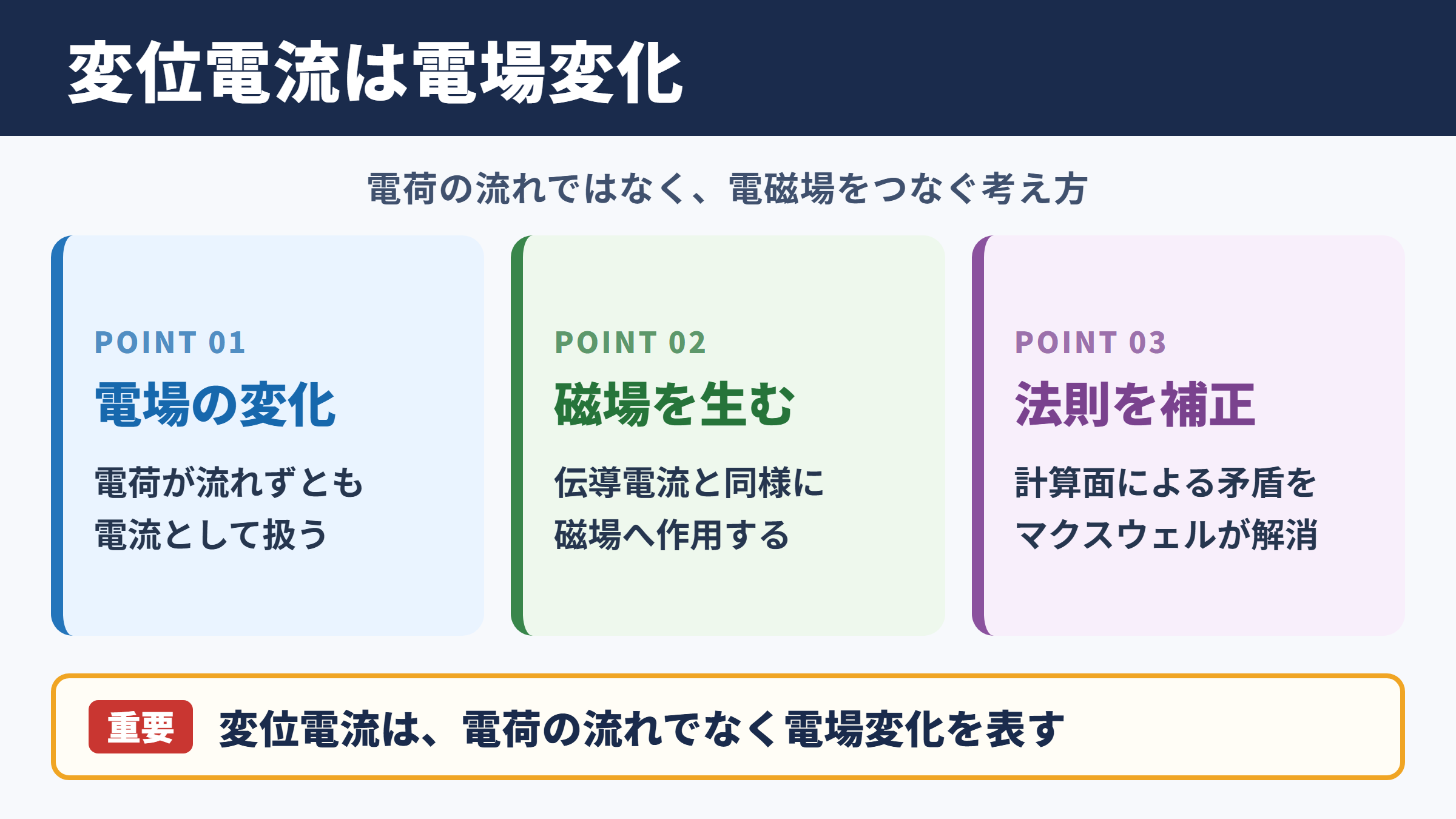

変位電流の意味と基本的な結論
それではまず変位電流の意味と基本的な考え方について解説していきます。
電荷の移動を伴わない電流の扱い
変位電流とは、電場が時間とともに変化するとき、その変化を電流と同じように扱うための量です。
通常の電流は、金属線の中で自由電子などの電荷が移動することで生まれますが、変位電流では必ずしも電荷が媒質を横切って移動するわけではありません。
たとえばコンデンサの極板間には絶縁体や真空があり、導線のように電子が一方の極板から他方へ通り抜けることはできません。
それでも充電中には極板間の電場が変わり、その周囲には磁場が現れます。
この現象を自然に説明するために導入されるのが、電場の変化に対応する変位電流です。
変位電流は実際の電子の流れそのものではなく、電磁場の変化を表す物理量として理解すると混乱しにくいでしょう。
変位電流は、導体内を電荷が流れる伝導電流とは別の概念です。
ただし磁場を生む働きに関しては、伝導電流と同じように扱われます。
マクスウェルが補ったアンペールの法則
変位電流は、ジェームズ・クラーク・マクスウェルがアンペールの法則を拡張したことで重要になった概念です。
アンペールの法則は、電流の周囲に磁場ができることを示します。
ところが、充電中のコンデンサを含む回路では、導線部分には伝導電流がある一方で、極板の間には伝導電流がありません。
もし伝導電流だけを磁場の原因と考えると、磁場を計算する面の選び方によって結果が変わるという不都合が起こります。
マクスウェルは極板間で変化する電場を加えることで、この問題を解消しました。
その結果、電気と磁気の法則は一貫した形となり、電磁波の存在を予測できる理論へ発展しました。
変位電流の単位と実用上の位置付け
変位電流の単位は、通常の電流と同じアンペアです。
これは変位電流が、磁場を計算する式の中で伝導電流と足し合わせて使われるためです。
ただし、変位電流密度は電流密度と同様に、単位面積あたりの大きさとして表します。
真空中では電場の時間変化が大きいほど変位電流密度も大きくなります。
回路設計、アンテナ、無線通信、マイクロ波、光学などでは、周波数が高くなるほどこの視点が重要になります。
低周波の直流回路だけを扱う場合は意識しにくいものの、高周波領域では無視できない基礎概念です。
変位電流が発生する仕組み
続いては変位電流が発生する条件と、その仕組みを確認していきます。
時間変化する電場との関係
変位電流が現れる直接の条件は、電場が時間的に変化することです。
電場が存在していても、その強さと向きがずっと一定なら、変位電流は生じません。
一方、電圧を上げたり下げたりして電場が増減すると、電場の変化率に応じた変位電流が定義されます。
重要なのは、単に強い電場があるかではなく、電場がどの速さで変わっているかです。
交流電源につながれたコンデンサでは電圧の極性や大きさが繰り返し変化するため、極板間の電場も継続して変わります。
そのため、絶縁体を挟んでいても変位電流の効果が現れます。
真空中の変位電流密度は、電場をE、真空の誘電率をε0として、ε0にEの時間変化率を掛けた量で表されます。
電場の変化が急であるほど、変位電流密度は大きくなります。
電束の変化として捉える考え方
変位電流は、面を通り抜ける電場の量である電束の変化として捉える方法も便利です。
電場が面に垂直で一様なら、電束は電場の大きさと面積の積に対応します。
極板の面積が同じでも電圧が変われば電場が変わり、電束も変化します。
反対に、電場の大きさが同じでも有効な面積が変われば、電束の変化として扱う場面があります。
この見方によって、複雑な形状の電場でも、どの面を通る電場がどのように変わるかを考えられます。
変位電流は、電束の時間変化に比例する量として整理すると、マクスウェル方程式とのつながりも見えやすくなります。
誘電体がある場合の分極電流
コンデンサの極板間に誘電体を入れると、物質内部の分子や原子は電場の影響を受けてわずかに偏ります。
この偏りは分極と呼ばれ、分極が時間とともに変わると、変位電流に関わる効果が加わります。
実際の誘電体では、真空の誘電率だけではなく、物質がどれだけ電場に応答するかを表す誘電率を考慮します。
高周波では誘電体の応答が電場の変化に遅れ、誘電損失としてエネルギーが熱になることもあります。
そのため、コンデンサやプリント基板の材料選びでは、容量だけでなく誘電率、損失、使用周波数が検討されます。
変位電流は理想的な式だけの話ではなく、実際の電子部品の性能にも関係する考え方です。
コンデンサ充電時の変位電流
続いてはコンデンサで変位電流がどのように現れるかを確認していきます。
導線と極板間で起こる現象
コンデンサを電源につなぐと、導線を通って電子が移動し、一方の極板には電荷が蓄積されます。
もう一方の極板では電子が引き抜かれる、または押し込まれることで、反対符号の電荷が蓄積します。
このとき導線中には伝導電流が流れています。
しかし極板間の絶縁層では、自由電子が導線のように通過するわけではありません。
それにもかかわらず、極板間の電場は充電に応じて増加し、その変化が変位電流として扱われます。
つまりコンデンサでは、導線では伝導電流、極板間では変位電流という形で、電流に対応する効果が連続します。
| 場所 | 主な現象 | 電流としての扱い |
|---|---|---|
| 導線の内部 | 自由電子などの電荷移動 | 伝導電流 |
| コンデンサ極板 | 電荷の蓄積と減少 | 電場変化の原因 |
| 極板間の絶縁体 | 電場と分極の変化 | 変位電流 |
| 周囲の空間 | 電場と磁場の時間変化 | 電磁場としての伝搬 |
回路電流と変位電流の大きさ
理想的な平行板コンデンサを充電している間、導線を流れる電流と極板間の変位電流は対応した大きさになります。
これは、途中で電流が途切れたり電荷が消えたりしているわけではないことを示す重要な結果です。
コンデンサの静電容量をC、端子電圧をVとすると、回路電流はCに電圧の時間変化率を掛けた形で表せます。
電圧の変化が速いほど電流は大きくなり、容量が大きいほど同じ電圧変化でも多くの電荷が移動します。
直流電源で十分に時間が経過すると、電圧も電場も一定になり、理想的には変位電流も伝導電流もゼロになります。
一方で交流では電圧が変わり続けるため、コンデンサは変位電流を通じて交流的に働くことになります。
コンデンサの電流は、静電容量Cと電圧Vを用いて、CにVの時間変化率を掛けた関係で整理できます。
電圧が一定なら時間変化率はゼロとなり、理想コンデンサの電流もゼロです。
直流と交流で異なる見え方
コンデンサは直流を遮断し、交流を通すと説明されることがあります。
この表現は回路の振る舞いを簡潔に示していますが、金属線のように電荷が絶縁膜を貫通しているという意味ではありません。
交流電圧によって極板間の電場が繰り返し変化し、その変位電流の効果によって外部回路に電流が流れるように見えます。
周波数が高いほど、同じ容量でも電圧変化が速くなります。
そのため、容量リアクタンスは周波数が高いほど小さくなり、交流信号は通りやすくなります。
フィルタ回路、カップリング回路、電源の平滑化を理解する際にも、電場の変化を介したエネルギーのやり取りを意識すると理解が深まります。
磁場とアンペール・マクスウェルの法則
続いては変位電流と磁場の関係を確認していきます。
変位電流が磁場を生む理由
伝導電流の周囲に磁場が生まれることは、電流が流れる導線の近くに方位磁針を置く実験などから理解できます。
マクスウェルの拡張によれば、時間変化する電場に対応する変位電流も、磁場を生む原因として式に入ります。
充電中のコンデンサの極板間を考えると、そこには伝導電流がなくても電場が増加しています。
この電場変化を加えることで、導線の周囲で観測される磁場と矛盾しない説明が可能になります。
磁場は導線だけに閉じ込められた現象ではなく、電場の変化を含む電磁場全体の振る舞いとして理解することが大切です。
アンペール・マクスウェルの法則では、磁場の回り込みは伝導電流と変位電流の両方に関係します。
コンデンサの極板間で伝導電流がなくても磁場を説明できる点が、この補正の核心です。
積分面の選び方で生じる矛盾の解消
コンデンサへ流れ込む導線を囲む閉曲線を考え、その曲線に張る面を選びます。
導線を横切る面を選べば伝導電流が通ります。
一方で、同じ閉曲線に対して極板間へ膨らんだ面を選べば、その面を伝導電流は通りません。
伝導電流だけを用いる古い形のアンペールの法則では、二つの面で異なる結果になってしまいます。
極板間を通る電束の時間変化を変位電流として含めれば、どちらの面を選んでも整合する答えになります。
これは数学的な調整だけではなく、電荷保存則と電磁場の一貫性を守るための修正でした。
磁場の向きと右ねじの考え方
変位電流がつくる磁場の向きは、伝導電流の場合と同様に右ねじの法則で考えられます。
変位電流の向きを、増加する電場の向きとして定め、その方向に親指を向けると、残りの指が曲がる向きが磁場の向きになります。
ただし交流では電場の変化する向きが半周期ごとに変わるため、磁場の向きも交互に反転します。
この時間変化する磁場は、さらに周囲に電場を生む要因になります。
電場と磁場が互いに変化を生み出す関係が、電磁波を考える出発点です。
図を描く際は、電場、磁場、進行方向の三つが互いに直交する関係を意識すると整理しやすいでしょう。
電磁波と高周波回路への応用
続いては変位電流が電磁波や高周波技術で果たす役割を確認していきます。
電場と磁場が伝わる電磁波
変化する電場は磁場を生み、変化する磁場は電場を生みます。
この連鎖によって、電磁場の変化は空間を伝わることができます。
マクスウェルの理論では、この伝わる速さが光速と一致し、光も電磁波の一種であることが示されました。
ラジオ波、テレビ放送、携帯電話の電波、赤外線、可視光、紫外線、エックス線は、周波数や波長が異なる電磁波です。
どの領域でも、変化する電場と磁場の関係が基本にあります。
変位電流はコンデンサだけの特殊な話ではなく、電磁波理論を支える概念といえます。
電磁波の速さは、真空の誘電率と透磁率から決まる値として表せます。
この値が光速と一致することから、光は電気と磁気が結び付いた波として理解されます。
アンテナと電波の放射
アンテナに高周波の交流電流を流すと、導体中の電荷分布が時間とともに変化します。
その周囲では電場と磁場が変化し、一部のエネルギーは電磁波として遠方へ放射されます。
送信アンテナでは電流の分布、周波数、アンテナ長、周囲の導体や地面が放射効率に影響します。
受信アンテナでは到来した電磁波の電場や磁場に応じて電圧や電流が誘起されます。
高周波回路では部品や配線を単純な集中定数として扱えない場合があり、電場と磁場の分布を含めて考える必要があります。
変位電流を理解すると、なぜ短い配線でも高周波では影響を受けるのかを考えやすくなります。
電子機器で注意したい容量性結合
近接した配線や基板パターンの間には、小さくても静電容量が生じます。
信号の電圧が急に変化すると、この寄生容量を通じた変位電流によって、別の配線へノイズが伝わることがあります。
この現象は容量性結合と呼ばれ、デジタル回路の高速化に伴って無視しにくくなっています。
対策としては、配線間隔を確保する、接地面を適切に配置する、立ち上がり時間を調整する、シールドを用いるといった方法があります。
また、コンデンサを使ったデカップリングでは、高周波ノイズに対する低インピーダンスの経路を用意します。
電圧変化が速い場所ほど変位電流と寄生容量を意識することが、安定した回路設計につながります。
変位電流の理解に役立つ整理
最後に変位電流について重要な点をまとめます。
変位電流は、時間変化する電場を電流に対応する量として扱う考え方です。
電子が絶縁体や真空を横切って流れることを意味するわけではありません。
コンデンサの充電中には、導線内の伝導電流と極板間の変位電流が対応し、磁場を矛盾なく説明できます。
マクスウェルによるこの補正は、アンペールの法則を完成させ、電荷保存則との整合性を保つ役割を果たしました。
さらに、変化する電場と磁場が互いを生み出すという理解は、電磁波、光、アンテナ、無線通信の理論へつながります。
覚えておきたい要点は、変位電流は電場の時間変化に関係し、磁場を生む働きを持つということです。
コンデンサ、高周波回路、電磁波を一つの流れで理解するための重要なキーワードになります。
