磁束量子とは？量子化の意味と基本原理をわかりやすく解説！
超伝導や量子コンピュータ、磁気センサーについて調べていると、磁束量子という言葉に出会うことがあります。
磁場は連続的に変化するように見える一方で、超伝導体の内部では磁束が決まった最小単位で扱われることがあります。
この不思議な性質を理解する鍵が、磁束の量子化です。
本記事では磁束量子の意味、量子化が起こる理由、フラックス量子の大きさ、超伝導体で観測される現象、実用技術との関係を順番に紹介します。
数式が苦手な方でも全体像をつかめるよう、専門用語をできるだけ丁寧に整理していきます。

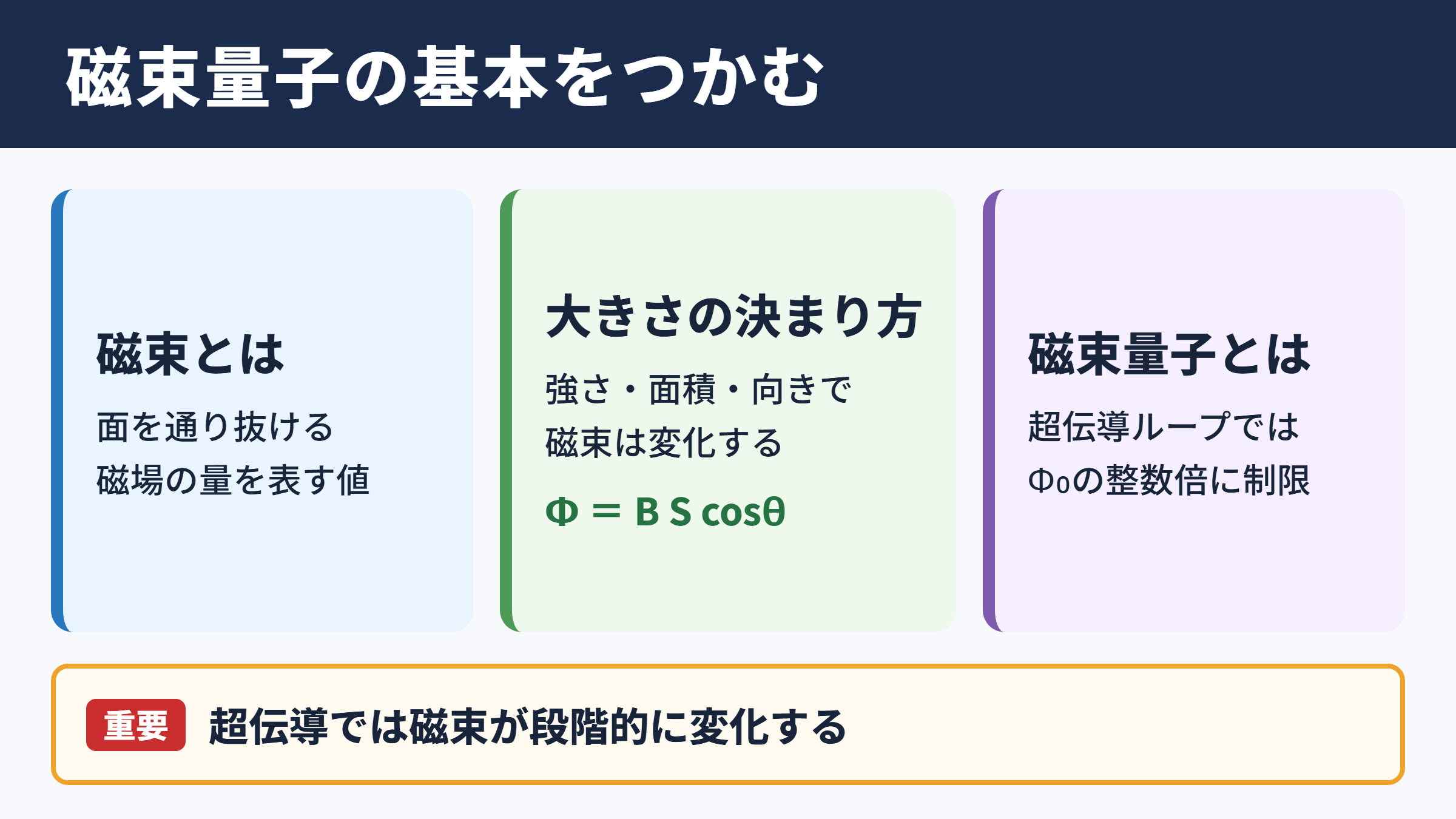

磁束量子の基本的な捉え方
それではまず磁束量子の基本について解説していきます。
磁束と磁力線の関係
磁束とは、ある面を通り抜ける磁場の量を表す物理量です。
磁石の周囲に広がる磁場を、目に見えない線として表現したものが磁力線です。
磁力線が面を多く通過するほど、その面を貫く磁束は大きくなります。
たとえば磁場に垂直な向きでコイルを置くと、多くの磁力線がコイルの面を通ります。
反対に、コイルを磁場と平行に近づけると、面を通過する磁力線は少なくなります。
この違いを数量として扱うために磁束が使われます。
磁束の単位はウェーバで、記号ではWbと書かれます。
磁場の強さだけでなく、磁場を受ける面積や面の向きも磁束に関係する点が重要です。
磁束は磁場そのものではなく、特定の面を通過する磁場の量を示す値です。
日常的な磁石では磁束が滑らかに増減しているように扱えますが、超伝導という特別な状態では事情が変わります。
一様な磁場に置かれた平面を考える場合、磁束は磁場の強さ、面積、面の向きから求められます。
磁束 Φ は、磁場 B と面積 S と角度 θ を用いて、Φ ＝ B S cosθ と表されます。
面が磁場に対して垂直ならcosθは大きくなり、平行なら磁束は小さくなります。
最小単位としての磁束量子
磁束量子とは、超伝導体の閉じた経路に取り込まれる磁束の最小単位です。
英語ではフラックス量子と呼ばれ、磁束量子を表す記号にはΦ₀がよく用いられます。
超伝導リングや超伝導ループでは、内部を通る磁束が任意の値を取るのではなく、Φ₀の整数倍に制限される場合があります。
つまり磁束は、少しずつ連続して増えるのではなく、ある条件のもとでは段階的に変化します。
この性質が磁束の量子化です。
水道の蛇口から流れる水は連続的に増減しますが、階段を上る高さは一段ずつ変わります。
磁束量子は後者のような段階性を磁気の世界に見いだす概念と考えると、イメージしやすいでしょう。
量子化とは、物理量がどの値でも自由に取れるのではなく、飛び飛びの許された値を取る性質です。
ただし、すべての磁性体やあらゆる磁場で磁束が量子化するわけではありません。
超伝導状態や閉じた回路、位相の整合性といった条件がそろうことが大切です。
磁束量子の大きさ
磁束量子の大きさは、約2.07×10⁻¹⁵ウェーバです。
非常に小さな値に見えますが、量子デバイスや高感度磁気センサーでは、この単位が測定や制御の基準になります。
磁束量子はプランク定数hと電気素量eを使って表せます。
超伝導では電子が二つ組になったクーパー対として振る舞うため、関係式には2eが現れます。
磁束量子は Φ₀ ＝ h 2e と表されます。
hはプランク定数、eは電気素量です。
この式が示すように、磁束量子は電磁気学だけの量ではなく、量子力学の基本定数と深く結び付いています。
電子一個ではなくクーパー対を基準にする点は、磁束量子を理解するうえで欠かせません。
超伝導の世界では、多数の電子がばらばらに動くのではなく、協調した量子状態を形成します。
その協調性が、磁束の値にも明確な規則を与えます。
量子化を生む超伝導状態
続いては磁束が量子化される背景を確認していきます。
電気抵抗が消える状態
超伝導とは、物質を十分に低温に冷やしたとき、電気抵抗がゼロになる現象です。
抵抗がなくなるため、一度流れ始めた電流は理想的には減衰せずに流れ続けます。
しかし超伝導の特徴は、単に電気が流れやすくなることだけではありません。
超伝導体の内部では電子がクーパー対を作り、多数の粒子が同じ量子状態を共有します。
この状態は、個々の電子の寄せ集めというより、一つの大きな波として捉えることができます。
波には大きさだけでなく位相があります。
位相とは波の進み具合を表す情報であり、超伝導体全体の振る舞いを左右します。
磁束量子は、超伝導電子対が持つ波としての性質と、閉じた経路で位相がそろう条件から生まれます。
クーパー対と電荷
通常の金属では、電子は原子の間を比較的自由に移動します。
一方で超伝導体では、低温環境などの条件によって二つの電子が間接的に引き合い、クーパー対を作ります。
電子同士は同じ負の電荷を持つため、本来は反発します。
それでも結晶格子の振動などを介した相互作用によって、特定の条件では対を形成できます。
クーパー対が持つ電荷は、電子一個の電荷の二倍です。
この電荷が2eであることが、磁束量子の式に2eが含まれる理由につながります。
クーパー対はボース粒子のように振る舞うため、多数が同じ量子状態に入ることが可能です。
この集団的な性質が、超伝導電流、ジョセフソン効果、磁束の量子化を理解する土台になります。
磁束量子の値を理解する際は、超伝導を担う粒子が電子一個ではなくクーパー対である点を押さえることが重要です。
電荷が二倍になるため、量子化の単位も通常の単一電子の考え方とは異なる形で決まります。
位相の一価性
超伝導リングの内部を一周して出発点に戻る場面を考えてみましょう。
超伝導状態を表す波は、一周後に元の状態と矛盾なくつながる必要があります。
もし波の位相が中途半端にずれて戻れば、同じ場所に異なる状態が同時に存在することになり、安定した量子状態を保てません。
そこで位相の変化は、2πの整数倍でなければならないという条件が生まれます。
外部磁場がある場合、位相の変化と磁束は関係し合います。
結果としてリングを貫く磁束は、磁束量子の整数倍という飛び飛びの値に整理されます。
量子化は外から押し付けられた規則ではなく、超伝導の波が一周して自然につながるための条件です。
この説明は少し抽象的ですが、輪になった縄の端をねじれなく結ぶイメージに近いものがあります。
中途半端なずれを残せないため、許される状態が限定されるというわけです。
磁束量子化の仕組み
続いては磁束量子化がどのように現れるかを確認していきます。
閉回路における整数条件
超伝導体が輪の形をしている場合、電流は閉じた経路を流れます。
この閉回路では、超伝導波動関数の位相が一周後に元へ戻る必要があります。
そのため、リング内部に存在する磁束と超伝導電流の組み合わせには許される状態が生じます。
最も基本的な状況では、磁束は磁束量子Φ₀の整数倍として表されます。
整数は正だけではありません。
外部磁場の向きや電流の向きによって、ゼロ、正の整数、負の整数に対応する状態が考えられます。
整数nを使うと、量子化された磁束はnΦ₀という形で表せます。
nが変化すると、超伝導リングが持つ磁気的な状態も一段階ずつ変化します。
量子化された磁束は Φ ＝ nΦ₀ と表せます。
nは整数であり、Φ₀は一個分の磁束量子です。
実際の装置では自己インダクタンスや外部磁場の影響も考慮しますが、基本原理としては整数倍の条件が中心になります。
遮蔽電流の働き
超伝導体には、内部から磁場を排除しようとする性質があります。
これはマイスナー効果と呼ばれる現象です。
外部磁場を受けると、超伝導体の表面近くには磁場を打ち消す向きの電流が流れます。
この電流は遮蔽電流と呼ばれます。
超伝導リングでは、外部磁場とリングの内部磁束、遮蔽電流が互いに影響し合います。
その結果、内部の磁束が量子化条件に近い状態へ落ち着こうとします。
外部磁場を少しずつ変化させた場合でも、内部の状態は連続的ではなく、ある境目で次の整数状態へ移ることがあります。
この飛び移りは、磁束量子が実際の測定信号として現れる重要な場面です。
磁束量子化は磁場を完全に無視する現象ではなく、磁場と超伝導電流が釣り合う中で許された状態を選ぶ現象です。
磁束の侵入と量子渦
超伝導体は性質によって第一種超伝導体と第二種超伝導体に分けられます。
第二種超伝導体では、ある範囲の磁場において磁場が完全には排除されず、細い束として内部へ侵入します。
この磁束の束は量子渦、または磁束渦と呼ばれます。
量子渦の中心部では超伝導状態が弱まり、その周囲を超伝導電流が渦を巻くように流れます。
一つの量子渦は基本的に一個分の磁束量子を運びます。
多数の量子渦が存在すると、それらは規則正しい格子状に並ぶことがあります。
これをアブリコソフ格子と呼びます。
高温超伝導体や強磁場用の超伝導磁石では、量子渦の動きを抑える技術が重要になります。
量子渦が動くと電圧が生じ、超伝導の損失につながるためです。
関連する物理用語
続いては磁束量子と結び付きの強い用語を確認していきます。
ジョセフソン効果
ジョセフソン効果とは、二つの超伝導体を薄い絶縁層や弱い結合部分でつないだときに起こる量子現象です。
通常なら絶縁層を越えて電流は流れにくいものです。
しかし超伝導状態では、クーパー対が量子的なトンネル効果によって障壁を通り抜けます。
この接合部はジョセフソン接合と呼ばれます。
ジョセフソン接合を含む超伝導ループでは、磁束量子化による影響を非常に高い感度で取り出せます。
外部磁場によって位相差が変化し、流せる超伝導電流も周期的に変化します。
この周期の基準が磁束量子です。
ジョセフソン効果は、目に見えないほど小さな磁束の変化を電気信号へ変換するための重要な仕組みです。
SQUIDの測定原理
SQUIDは超伝導量子干渉計と呼ばれる高感度磁気センサーです。
名称はSuperconducting Quantum Interference Deviceの頭文字から作られています。
一般的なSQUIDは、超伝導ループと一つまたは二つのジョセフソン接合で構成されます。
ループを貫く磁束が変わると、二つの経路を通る超伝導波の位相関係が変化します。
この干渉によって、電流や電圧の応答が磁束量子を周期として変わります。
そのためSQUIDは、きわめて微弱な磁場を検出できます。
脳や心臓が発する微小磁場の計測、地質調査、材料評価などにも応用されています。
| 用語 | 主な役割 | 磁束量子との関係 |
|---|---|---|
| 超伝導 | 抵抗ゼロと量子状態の形成 | 量子化が成立する基盤 |
| クーパー対 | 超伝導を担う電子対 | 電荷2eが磁束量子の式に関係 |
| ジョセフソン接合 | 超伝導体間の弱い結合 | 位相差と磁束変化を電気信号へ変換 |
| SQUID | 高感度磁気センサー | 磁束量子周期の干渉を利用 |
| 量子渦 | 第二種超伝導体に侵入する磁束束 | 基本的に一個分の磁束量子を保持 |
アハラノフ・ボーム効果との違い
磁束と量子力学の関係では、アハラノフ・ボーム効果もよく知られています。
この効果では、電子が磁場の存在しない領域を通っていても、周囲に閉じ込められた磁束の影響を受け、干渉模様が変化します。
磁場そのものに直接触れていないように見える場所で、磁束が量子状態の位相に影響する点が特徴です。
一方、磁束量子化は超伝導体の閉回路において、許される磁束が整数倍に制限される現象です。
両者は位相と磁束が関係する点で共通していますが、対象となる物理系と観測される内容は異なります。
アハラノフ・ボーム効果は電子波の干渉を中心に扱います。
磁束量子化は超伝導凝縮体の位相整合性を中心に扱うという違いがあります。
磁束量子化とアハラノフ・ボーム効果は、どちらも磁束が量子状態の位相へ影響する現象です。
ただし、前者は超伝導ループに許される磁束の値、後者は電子波の干渉変化に注目する点で区別できます。
観測方法と実用技術
続いては磁束量子の観測方法と利用分野を確認していきます。
超伝導リングによる観測
磁束量子化を確認する代表的な方法は、超伝導体で作られた小さなリングを用いる実験です。
リングを超伝導状態にしてから磁場を加えたり、磁場の中で冷却したりすると、リング内部には量子化された磁束状態が残ります。
外部磁場を連続的に変化させても、リングの磁気モーメントや循環電流は段階的に変わることがあります。
その段差の間隔を調べることで、磁束量子の存在を確かめられます。
実際の測定では、試料の大きさ、温度、外部磁場の均一性、ノイズ対策などが結果に影響します。
超伝導転移温度に近い領域では熱による揺らぎも大きくなります。
そのため、理想的な整数倍の関係だけでなく、装置や材料の性質を含めて解析する必要があります。
高感度磁気計測
SQUIDを用いた磁気計測では、磁束量子が感度の高さを支える基準になります。
人間の心臓が生む磁場は非常に弱く、一般的な磁石のように簡単に検出できるものではありません。
それでも適切な遮蔽環境とSQUIDを組み合わせることで、心臓磁場や脳磁場のような微小信号を測定できます。
医療研究では、神経活動に伴う磁気信号の解析や、生体機能の非侵襲的な観察に活用されます。
材料科学では、磁性薄膜の性質、超伝導体の欠陥、微小電流の分布などを調べる用途があります。
磁束量子は極小の単位ですが、微弱磁場を読み取る装置では非常に実用的な目盛りになります。
量子コンピュータとの接点
超伝導量子ビットは、量子コンピュータの有力な方式の一つです。
この方式ではジョセフソン接合と超伝導回路を組み合わせ、量子状態を人工的に作り出します。
回路を貫く磁束を変えると、量子ビットのエネルギー準位や周波数を調整できる場合があります。
磁束量子化は、こうした回路が持つ状態の安定性や制御方法を理解する土台です。
ただし量子コンピュータでは、磁束を細かく操作できることが利点である一方、外部磁場の揺らぎがノイズ源になることもあります。
設計者は磁束感度、制御性、ノイズ耐性のバランスを考えて回路を設計します。
磁束量子は基礎物理の概念であると同時に、量子技術の性能に関わる実務的な要素でもあります。
量子コンピュータの超伝導回路では、磁束は量子ビットの状態を調整する操作量として使われます。
一方で不要な磁束変動は誤差につながるため、磁気遮蔽や回路設計によるノイズ低減が欠かせません。
理解を深めるための注意点
続いては磁束量子を学ぶ際に押さえたい注意点を確認していきます。
磁場と磁束の区別
磁場と磁束は似た言葉ですが、意味は異なります。
磁場は空間の各場所における磁気の強さや向きを表すものです。
磁束は、その磁場がある面をどれだけ通過しているかを表します。
同じ磁場であっても、面積が広くなれば磁束は増えます。
また、面の向きを変えても磁束の値は変わります。
磁束量子化を考える際には、超伝導ループを貫く磁束に注目します。
磁場の強さだけを見ても磁束量子化は理解しにくく、ループの面積と向きを含めた磁束として考えることが必要です。
完全排除との誤解
超伝導体はマイスナー効果によって磁場を排除すると説明されることがあります。
この説明は基本をつかむうえで有用ですが、すべての条件で内部磁場が完全にゼロになるわけではありません。
第二種超伝導体では、一定の磁場範囲で量子渦として磁束が内部に侵入します。
超伝導リングの場合も、穴の部分を通る磁束と、超伝導材料そのものへ侵入する磁束は区別して考える必要があります。
磁束量子化は、超伝導体の内部に磁場が一切存在しないことを意味する言葉ではありません。
むしろ、磁束が存在するときにどのような値や分布が許されるかを示す概念です。
整数倍と実測値の関係
教科書的には磁束が磁束量子の整数倍になると説明されます。
しかし実際の試料や回路では、自己インダクタンス、電流分布、接合部の特性、外部ノイズなどが影響します。
測定器が直接読み取る量も、常に磁束そのものとは限りません。
電圧、電流、磁気モーメント、周波数変化などから間接的に磁束状態を推定する場合があります。
そのため実験データを見る際は、何を測定しているのか、横軸と縦軸が何を意味するのかを確認することが大切です。
整数倍という基本原理と、実際の装置で見える信号の形を分けて考えると、磁束量子化への理解が深まります。
磁束量子のまとめ
磁束量子とは、超伝導体の閉じた経路において磁束が取り得る最小単位です。
その大きさは約2.07×10⁻¹⁵ウェーバであり、プランク定数と電気素量から決まります。
超伝導状態では電子がクーパー対を作り、全体が一つの量子波として振る舞います。
この波が閉回路を一周して矛盾なくつながる条件によって、磁束は磁束量子の整数倍に整理されます。
磁束の量子化は、超伝導体の波動性、クーパー対、位相の整合性が結び付いた現象です。
ジョセフソン接合やSQUIDでは、この性質を利用して微弱な磁場を高精度に測定できます。
さらに超伝導量子ビットでは、磁束が量子状態の制御やノイズ対策に関わります。
磁場と磁束の違い、第一種と第二種超伝導体の違い、理論上の整数倍と実測値の違いを意識すると、複雑に見える話題も整理しやすくなるでしょう。
磁束量子は小さな物理量ですが、基礎研究から医療計測、量子コンピュータまで広がる重要な概念です。
