モーター、変圧器、電磁石、リレーなど、磁性材料を使う機器では磁気飽和が性能を左右します。
設計時には十分に働いていたはずの磁気回路でも、電流や磁束密度が増えすぎると、期待したほど磁力が強くならないことがあります。
この現象を理解する鍵が、磁気飽和と磁化曲線の関係です。
本記事では、磁気飽和の意味、発生する原因、機器に及ぼす影響、測定方法、実務で役立つ対策までをわかりやすく整理します。

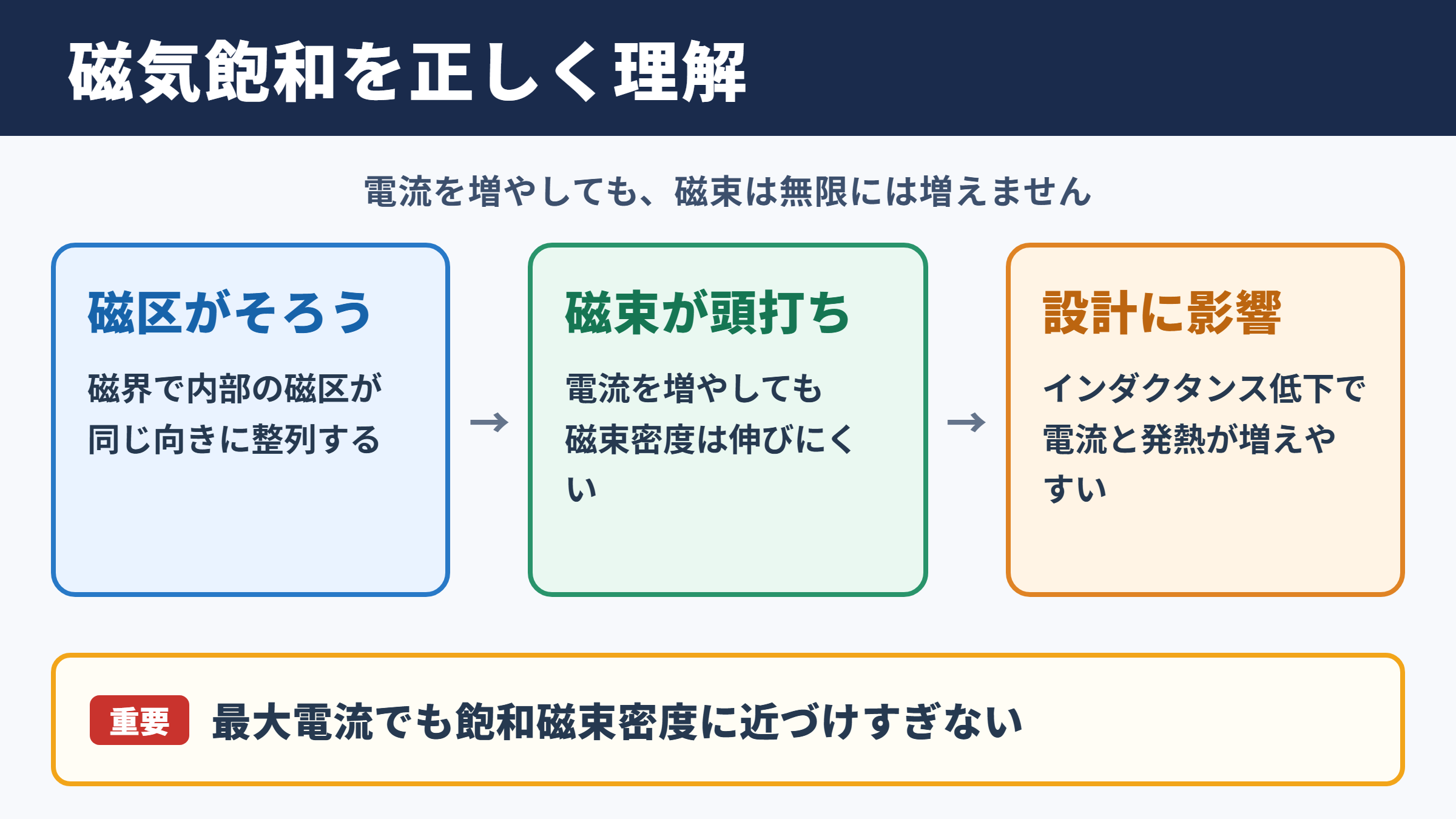

磁気飽和の意味と結論
それではまず磁気飽和の意味と、機器設計で押さえたい結論について解説していきます。
磁気飽和の基本的な意味
磁気飽和とは、鉄やフェライトなどの磁性材料に磁界を加え続けても、磁束密度がほとんど増えなくなる状態を指します。
磁性体の内部には小さな磁石のような性質を持つ磁区があり、外部から磁界を加えると向きがそろい、材料全体が磁化されます。
はじめは磁界を少し強めるだけで磁区の向きが変わるため、磁束密度も比較的大きく増加します。
しかし、磁区の多くが同じ方向へそろうと、これ以上変化できる余地が少なくなります。
この段階では電流を増やしても磁束が伸びにくくなり、磁気回路が磁気飽和に近づいた状態となります。
完全に急な境界で切り替わる現象ではなく、一般には磁化曲線の傾きが小さくなる領域を飽和域として扱います。
磁気飽和は、磁束が完全にゼロになる現象ではありません。
電流を増やしても磁束密度が増えにくくなり、透磁率が大幅に低下する状態と考えると理解しやすいでしょう。
磁気回路で起こる変化
磁気回路では、コイルに電流を流すことで磁界が発生し、鉄心などを通って磁束が形成されます。
通常の範囲では、電流の増加に応じて磁束も増えるため、電磁石の吸引力や変圧器の誘導電圧を安定して得られます。
ところが飽和域に入ると、磁束の増加量が小さくなります。
その一方で、コイル側ではインダクタンスが下がり、電流が急増しやすくなる点に注意が必要です。
電気エネルギーの一部は有効な磁束を増やすためではなく、銅損や鉄損による発熱として消費されやすくなります。
そのため、磁気飽和は単なる磁力の頭打ちではなく、電流、温度、効率、寿命にも関わる重要な設計課題です。
結論として押さえるべき考え方
磁気飽和を避けるには、最大電流時でも鉄心の磁束密度が材料の飽和磁束密度に近づきすぎないように設計します。
ただし、材料ごとの飽和磁束密度だけを確認しても十分ではありません。
実際には、直流重畳、温度上昇、空隙の有無、加工ひずみ、周波数、波形の歪みなどを含めて判断する必要があります。
特に電源回路のインダクタやトランスでは、短時間の過渡電流でも飽和が起きる場合があります。
設計の基本は、通常運転だけでなく最悪条件での磁束密度を計算し、測定で裏付けることです。
磁束密度は、磁束を断面積で割った値として表せます。
B＝Φ／A
Bは磁束密度、Φは磁束、Aは鉄心断面積です。
同じ磁束でも断面積が小さい部分ほど磁束密度が高まり、局所的な飽和が起きやすくなります。
磁化曲線とヒステリシス特性
続いては磁化曲線とヒステリシス特性を確認していきます。
磁化曲線が示す飽和領域
磁化曲線とは、磁界の強さHと磁束密度B、または磁化Mの関係をグラフで示したものです。
横軸に磁界H、縦軸に磁束密度Bを取るB-H曲線が代表的です。
低磁界の範囲では曲線の傾きが大きく、わずかな励磁電流でも磁束密度が増えます。
曲線の途中では増加の勢いが徐々に弱まり、上部では寝た形に近づきます。
この寝ていく部分が、磁気飽和を読み取る重要な領域です。
材料のカタログでは最大磁束密度や飽和磁束密度が示されることがありますが、実用上はその値より低い範囲で使う設計が一般的です。
| 磁化曲線の領域 | 磁束密度の変化 | 設計上の見方 |
|---|---|---|
| 低磁界領域 | 磁界の増加に対して磁束密度が増えやすい | 高い透磁率を活用しやすい範囲 |
| 直線に近い領域 | 比較的安定した比例関係を保つ | 制御性と効率のバランスがよい範囲 |
| ひざ部 | 曲線の傾きが小さくなり始める | 飽和余裕を確認したい注意領域 |
| 飽和領域 | 励磁を増やしても磁束密度が伸びにくい | 過大電流や発熱につながりやすい範囲 |
透磁率の低下との関係
透磁率は、磁界をどれだけ通しやすいかを表す性質です。
透磁率が高い磁性材料では、空気に比べて少ない電流でも効率よく磁束を通せます。
しかし磁気飽和が進むと、実効的な透磁率は低下します。
その結果、同じ巻数と同じ電流であっても、以前ほど磁束が増えなくなります。
インダクタではインダクタンスの低下として現れ、電流リップルやピーク電流を増やす要因となります。
電磁石では吸引力の伸びが鈍り、電力を増やしても期待した動作が得にくい状態へ移行します。
磁気飽和を検討するときは、一定の透磁率を前提にした単純計算だけで終わらせず、実際のB-H曲線を使うことが大切です。
ヒステリシス曲線と残留磁気
磁界を強めた後に弱めると、磁束密度は同じ道筋を戻りません。
この履歴現象をヒステリシスと呼び、その関係を描いたものがヒステリシス曲線です。
磁界をゼロに戻しても一定の磁束密度が残る現象は残留磁気です。
反対方向の磁界を加えて磁束密度をゼロにするために必要な磁界は保磁力と呼ばれます。
変圧器や高周波インダクタでは、ヒステリシス曲線の面積が小さい材料ほど、磁化と消磁の繰り返しによる損失を抑えやすくなります。
一方で、直流保持用の電磁石などでは残留磁気が動作に影響することもあります。
飽和だけを見るのではなく、ヒステリシス損失と残留磁気の両面を考慮することが実務では欠かせません。
ヒステリシス曲線では、同じ磁束密度でも磁界を増やす途中と減らす途中で必要な磁界が異なります。
交流機器ではこの往復が繰り返されるため、材料選定では飽和特性に加えて鉄損のデータも確認します。
磁気飽和の発生条件と原因
続いては磁気飽和が起こる発生条件と主な原因を確認していきます。
励磁電流と巻数の影響
コイルが作る磁界は、基本的に電流と巻数に関係します。
巻数Nのコイルに電流Iが流れると、磁気を駆動する力である起磁力はN×Iで大きくなります。
起磁力が大きくなれば磁束も増えますが、鉄心には受け止められる磁束密度の限界があります。
過大な電流を流した場合はもちろん、巻数が少なすぎる場合にも磁界が強くなり、飽和に入りやすくなります。
スイッチング電源では、負荷変動や制御異常によってピーク電流が想定を超えるケースがあります。
このため定格電流だけではなく、起動時、短絡時、過渡時の最大電流を条件に含める必要があります。
磁界の強さの近似的な考え方は次のとおりです。
H＝N×I／l
Hは磁界の強さ、Nは巻数、Iは電流、lは磁路長です。
磁路長が短いほど磁界は強くなりやすく、同じ電流でも飽和への近さが変わります。
直流重畳と交流波形の偏り
交流用に設計されたトランスやインダクタでも、直流成分が重なると磁気飽和を起こしやすくなります。
これを直流重畳と呼びます。
交流磁束は通常、プラス側とマイナス側へ振れるため、磁化曲線の中心付近を往復します。
ところが直流成分が加わると、動作点が片側へずれます。
すると片方向だけ早く飽和領域に到達し、波形の一部で急激に励磁電流が増加します。
整流回路の不平衡、制御信号のオフセット、巻線抵抗の差、磁気回路の左右差などが偏りの原因になります。
わずかな直流成分でも長時間続けば影響が累積するため、特に高感度な変流器や信号用トランスでは注意が必要です。
温度、材料、加工状態の影響
磁性材料の特性は温度によって変化します。
高温では飽和磁束密度や透磁率が低下する場合があり、常温のデータだけで余裕を見積もると不足することがあります。
また、鉄心の打ち抜き、曲げ、圧入、締結による応力も磁気特性を悪化させる要因です。
電磁鋼板やアモルファス材は、加工ひずみによって磁区の動きが妨げられ、損失増加や透磁率低下を招くことがあります。
積層鉄心の接合部、角部、狭くなった断面部では磁束が集中しやすく、局所飽和が発生することもあります。
材料の公称値だけに依存せず、完成品の形状と使用温度で特性が変わることを前提に検討すると安全です。
磁気飽和は鉄心全体で一様に起こるとは限りません。
断面積が小さい箇所、接合部、角部、空隙周辺などから局所飽和が始まり、全体の性能低下につながる場合があります。
機器に及ぼす影響と異常
続いては磁気飽和が各種機器に及ぼす影響と、現場で見られる異常を確認していきます。
インダクタとスイッチング電源への影響
スイッチング電源のインダクタが飽和すると、インダクタンスが低下します。
本来は電流変化を抑えるはずの部品が十分に働かなくなり、電流が急な傾きで増えやすくなります。
その結果、スイッチング素子、整流ダイオード、コンデンサ、巻線などに過大な電流ストレスが加わります。
電流リップルの増大、出力電圧の変動、保護回路の作動、部品温度の上昇といった症状が現れることがあります。
ピーク電流モード制御では、飽和による電流急増が制御の安定性にも影響します。
設計では、インダクタンス値だけでなく直流重畳特性を確認することが重要です。
データシートに示される許容電流には、温度上昇基準とインダクタンス低下基準の二種類があるため、両方を見比べる必要があります。
変圧器と電源設備への影響
変圧器の鉄心が飽和すると、励磁電流が大きく増えます。
これは一次側から見ると、無負荷なのに大きな電流を吸い込む状態に近づくことを意味します。
巻線の銅損が増え、鉄心の損失や振動も大きくなり、温度上昇につながります。
交流電圧の印加時間が長くなると磁束密度は増えるため、周波数低下も飽和の原因です。
たとえば商用周波数用の変圧器に、想定より低い周波数で同じ電圧を加えると、磁束が過大になりやすくなります。
電圧の過上昇、直流偏磁、突入電流も重要な検討対象です。
特に投入時の残留磁気と電圧位相の組み合わせでは、一時的に大きな突入電流が発生することがあります。
モーター、リレー、電磁石への影響
モーターでは、磁気飽和によってトルクの増加率が低下します。
電流を増やしてもトルクが比例して増えず、効率悪化や発熱の増加につながります。
永久磁石モーターでは、電流制御や磁束の経路によって局所飽和が起こり、トルクリップルや騒音に影響することがあります。
リレーやソレノイドでは、可動鉄心が動く前の大きな空隙により多くの起磁力が必要です。
吸引後は空隙が小さくなりますが、鉄心形状によっては磁束が集中します。
飽和すると吸引力が増えにくくなり、電流増加だけが目立つことがあります。
電磁石の設計では、必要な吸引力、ギャップ長、断面積、コイルの温度上昇を一体で考えることが求められます。
| 対象機器 | 磁気飽和で起こりやすい現象 | 主な確認項目 |
|---|---|---|
| パワーインダクタ | インダクタンス低下、リップル電流増加 | 直流重畳電流、コア温度、ピーク電流 |
| 変圧器 | 励磁電流増加、発熱、うなり音 | 電圧、周波数、直流偏磁、突入電流 |
| モーター | トルク飽和、効率低下、騒音増加 | 電流波形、歯部の磁束密度、温度 |
| リレーとソレノイド | 吸引力不足、コイル発熱 | 空隙、鉄心断面積、励磁電流 |
| 電流センサー | 測定誤差、波形歪み、出力飽和 | 直流成分、最大一次電流、復帰特性 |
測定方法と設計時の確認項目
続いては磁気飽和を見つける測定方法と、設計段階での確認項目を確認していきます。
B-H曲線による材料評価
材料の飽和特性を確認する基本的方法は、B-H曲線を取得することです。
試料に巻線を施し、励磁電流を変化させながら磁界と磁束密度を測定します。
測定結果をグラフ化すると、透磁率が高い領域、ひざ部、飽和域を視覚的に確認できます。
ただし、カタログ上の試験片と実際に組み立てたコアでは、形状や応力の違いによって特性が変わる場合があります。
実機に近い状態で評価することが望ましく、必要に応じて巻線後、固定後、温度上昇後のデータも取得します。
材料単体のB-H曲線と完成品の特性は同じとは限りません。
この差を把握することが、試作後の想定外の発熱や電流増加を減らす近道です。
電流波形とインダクタンスの観測
実機では、電流波形を観測する方法が有効です。
飽和が始まると、コイル電流の傾きが途中から急に変わることがあります。
特にスイッチング回路では、オン時間中の電流波形が直線的に増えるか、後半で急増していないかをオシロスコープで確認します。
電流プローブを使えば、過渡現象を含めて安全に測定しやすくなります。
また、直流バイアスを加えながらインダクタンスを測定すると、飽和への近づき方を定量的に評価できます。
ある電流でインダクタンスが急低下するなら、その付近が実用上の注意領域です。
測定では、最大負荷時だけでなく起動時や異常時の波形も確認すると見落としを減らせます。
スイッチング回路では、コイル電流の時間変化から飽和の兆候を読み取れます。
電圧がほぼ一定なのに電流の増加傾向が急になる場合、インダクタンス低下を疑う目安になります。
ただし、制御動作や負荷変動の影響もあるため、単一の波形だけで断定せず、温度や入力条件を変えて比較します。
シミュレーションと余裕度の設定
磁気回路の設計では、磁場解析や回路シミュレーションを活用すると効率的です。
有限要素法による解析では、鉄心の形状、空隙、巻線位置、材料の非線形B-H特性を反映し、磁束密度の偏りを確認できます。
局所飽和が起きやすい角部や細い磁路を見つける用途にも役立ちます。
一方で、解析結果は入力した材料データや境界条件に依存します。
加工後の特性低下、組み付け誤差、ばらつき、温度変化まで正確に再現できるとは限りません。
そのため、計算値を限界ぎりぎりに置くのではなく、電圧、電流、温度、部品公差を見込んだ余裕度を確保します。
解析、試作、測定を往復させる設計手順が、信頼性の高い磁気回路につながります。
磁気飽和の確認は、定常状態だけでは不十分です。
電源投入、負荷急変、低温始動、高温連続運転、電圧変動など、実際に起こり得る条件を並べて評価することが重要です。
磁気飽和を防ぐ対策と材料選定
続いては磁気飽和を防ぐための具体的な対策と、材料選定の考え方を確認していきます。
鉄心断面積と巻数の見直し
磁気飽和対策の基本は、磁束密度を下げることです。
鉄心断面積を大きくすれば、同じ磁束でも単位面積あたりの磁束密度を抑えられます。
これは飽和余裕を増やす有効な方法ですが、部品の大型化、重量増加、コスト上昇を伴うことがあります。
巻数を増やす方法もあります。
同じ起磁力や誘導電圧を得る条件では、巻数の調整によって必要な磁束密度を下げられる場合があります。
ただし、巻数増加は巻線抵抗や寄生容量を増やし、高周波特性や銅損に影響します。
断面積と巻数のどちらか一方だけで解決しようとせず、サイズ、損失、温度、製造性のバランスを取ることが大切です。
エアギャップと磁気抵抗の活用
インダクタでは、鉄心に意図的な空隙であるエアギャップを設けることがあります。
空気は鉄に比べて透磁率が低いため、磁気抵抗が大きくなります。
一見すると磁束を通しにくくなるため不利に見えますが、直流電流が流れるインダクタでは飽和耐量を高める役割があります。
ギャップに磁気エネルギーを蓄えられるようになり、直流重畳に対してインダクタンスが急低下しにくくなります。
その一方で、ギャップ周辺では漏れ磁束が増え、近くの金属部品や巻線に影響する場合があります。
ギャップ長の設定、コア形状、巻線配置、シールドの検討が必要です。
エアギャップは万能ではなく、必要なエネルギー蓄積量に合わせて設計する手段として扱います。
材料ごとの特性を生かす選び方
磁性材料には、電磁鋼板、フェライト、パーマロイ、粉末コア、アモルファス合金などがあります。
それぞれ飽和磁束密度、透磁率、鉄損、周波数特性、温度特性、コストが異なります。
一般に電磁鋼板は比較的高い磁束密度を扱いやすく、モーターや商用周波数用変圧器で広く利用されます。
フェライトは高周波での損失を抑えやすいため、スイッチング電源用トランスや高周波インダクタに適しています。
粉末コアは分布ギャップの効果を持ち、直流重畳への強さが求められる用途で検討されます。
材料選定では、飽和磁束密度の高さだけを基準にすると、周波数損失や温度上昇で不利になることがあります。
用途に合った材料を選び、実際の周波数と直流バイアスで比較することが重要です。
対策の優先順位は、最大電流と磁束密度の把握から始まります。
その上で、鉄心断面積、巻数、エアギャップ、材料、制御条件を組み合わせて調整すると、性能と信頼性を両立しやすくなります。
磁気飽和の要点まとめ
磁気飽和とは、磁性材料に磁界を加えても磁束密度が増えにくくなり、実効透磁率が低下する現象です。
磁化曲線のひざ部から上では飽和の影響が大きくなり、コイル電流の増加、インダクタンス低下、発熱、効率低下、波形歪みなどにつながります。
発生条件には過大な励磁電流、巻数不足、直流重畳、低周波での運転、温度上昇、局所的な磁束集中などがあります。
対策では、最大条件での磁束密度を確認し、鉄心断面積の確保、巻数の見直し、適切なエアギャップ、用途に合う磁性材料の選定を行います。
特に重要なのは、定常状態だけでなく過渡状態も含めて評価することです。
B-H曲線、直流重畳特性、電流波形、温度上昇を総合的に確認すれば、磁気飽和によるトラブルを予防しやすくなるでしょう。
