モーメントの単位は？N・mの意味と単位換算の考え方を解説！
モーメントは、物を回そうとする作用の大きさを表す物理量で、機械設計、工具の使用、自動車整備など幅広い場面で登場します。単位としてよく見るN・mは、ニュートンとメートルを掛け合わせた表記です。
しかし、力の単位であるNと距離の単位であるmをなぜ掛けるのか、エネルギーのJと何が違うのかで迷うこともあるでしょう。
この記事では、モーメントの単位の意味、計算式、単位換算、実務での注意点を順に解説します。

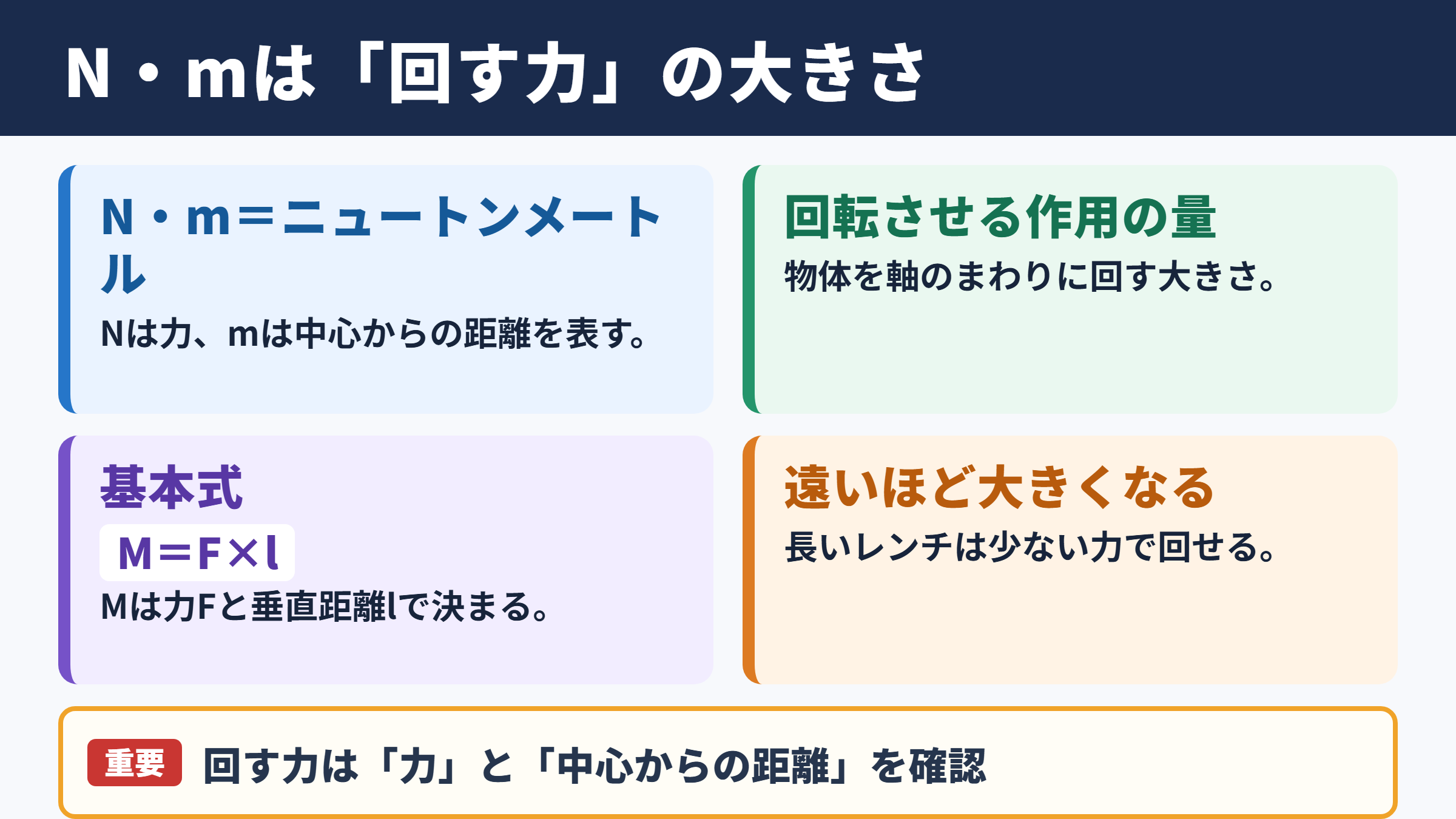

モーメントの単位「N・m」と基本の意味
それではまずモーメントの単位について解説していきます。
N・mで表す回転作用の大きさ
モーメントの単位は、一般にN・mと表すニュートンメートルです。
モーメントとは、ある点や軸を中心として物体を回転させようとする作用の大きさを示す量です。力そのものの大きさだけでなく、力を加える位置が回転の中心からどれだけ離れているかによって決まります。
Nは力の単位であるニュートンを表し、mは回転中心から力の作用線までの垂直距離を表すメートルです。つまりN・mは、どれほどの力をどれほど離れた場所に加えたかを一つの値で示しています。
たとえば、ドアノブを押してドアを開ける場面を考えると理解しやすいでしょう。
蝶番の近くを押すより、蝶番から遠いノブを押すほうが小さな力でドアを回せます。これは同じ力でも、回転中心からの距離が長いほどモーメントが大きくなるためです。
力が大きいほど、また回転中心から遠いほど、モーメントは大きくなります。
レンチでボルトを締める場合も同じで、柄が長いレンチほど少ない力で大きな締付けモーメントを得られます。反対に、短い工具では同じ締付けを行うために大きな力が必要になります。
N・mは、力の大きさと回転中心からの距離を掛け合わせた単位です。
回す力を考えるときは、力だけではなく距離も必ず確認しましょう。
モーメントの公式と力の向き
モーメントは、力に回転中心から作用線までの垂直距離を掛けて求めます。
基本式は、モーメントをM、力をF、垂直距離をlとして、M＝F×lで表されます。ここでいう距離は、部品の端までの長さではなく、力の作用線へ垂直に下ろした最短距離です。
力を加える向きが変われば、回転に有効な成分も変化します。回転中心から伸びる腕に対して力が直角なら、加えた力のすべてが回転に寄与します。
モーメントの基本式
M＝F×l
Mはモーメントで単位はN・mです。
Fは力で単位はNです。
lは回転中心から力の作用線までの垂直距離で単位はmです。
たとえば、回転中心から0.30m離れた位置で、腕に直角な向きへ20Nの力を加える場合を考えます。
計算例
M＝20N×0.30m
M＝6.0N・m
この場合のモーメントは6.0N・mです。
一方、腕と平行に力を加えても、その力は回転させる向きに働きません。このとき垂直距離は0mとなるため、モーメントも0N・mになります。
斜め方向に力を加える場合は、回転に直角な成分だけを取り出して計算する必要があります。力の向きまで含めて考えることが、誤った計算を防ぐ基本です。
回転方向と符号の扱い
モーメントには大きさだけでなく、時計回りか反時計回りかという回転方向があります。
平面上の問題では、反時計回りを正、時計回りを負と決める方法がよく用いられます。この約束を最初に統一すると、つり合いの式を立てるときに複数のモーメントを整理しやすくなります。
静止している物体では、時計回りと反時計回りのモーメントの合計がつり合います。
シーソーが水平に止まっている状態では、左右の重さが同じである必要はありません。支点からの距離が異なれば、重さと距離の組み合わせによって回転作用が釣り合います。
たとえば左側に100Nの力が支点から0.50mの位置に働くなら、左側のモーメントは50N・mです。右側にも反対向きの50N・mが働けば、回転し始める原因は打ち消されます。
部材の強度計算や構造物の検討では、どの向きのモーメントかが重要になります。符号を省いて大きさだけを比較すると、つり合いの判断を誤るおそれがあります。
モーメントの大きさはN・mで示し、計算では回転方向も正負で区別します。
問題文や図面に符号の約束がある場合は、その約束を優先してください。
N・mとJの違いと単位表記
続いてはN・mとJの関係を確認していきます。
同じ次元でも異なる物理量
N・mとJは、単位を基本単位へ分解すると同じ次元を持ちます。
1N・mは、単位の組み立てだけを見れば1Jと同じkg・m²・s⁻²です。しかし、モーメントとエネルギーは表している物理的な内容が異なるため、通常は別の単位記号として書き分けます。
モーメントは回転させる作用、ジュールは仕事やエネルギーを表す量です。
力が物体を移動させたときの仕事は、力と移動距離を掛けて求めます。回転の場合でも、力が働く位置が実際に動けば、モーメントと回転角から仕事やエネルギーを考えられます。
一方で、静止したボルトに10N・mの締付けモーメントを加えているだけでは、10Jのエネルギーが存在するとは限りません。回転角や変形、摩擦などの条件がなければ、仕事量は決まりません。
N・mを見たときは、回す作用を扱っているのか、エネルギーを扱っているのかを文脈で判断しましょう。単位の数値だけが同じでも、意味まで同じと考えないことが大切です。
| 比較項目 | モーメント | 仕事、エネルギー |
|---|---|---|
| 主な単位表記 | N・m | J |
| 表す内容 | 回転させる作用 | 移動や変化に伴うエネルギー |
| 基本的な考え方 | 力×垂直距離 | 力×移動距離 |
| 方向の扱い | 回転方向を区別する | 仕事の正負を扱う場合がある |
| 代表的な場面 | レンチ、軸、梁 | 持ち上げ、加速、発熱 |
トルクとモーメントの使い分け
トルクは、軸を回転させるモーメントを指す言葉として使われることが多い表現です。
自動車のエンジン仕様では、エンジンがクランク軸を回す能力をトルクとしてN・mで示します。電動モーター、ドライバー、工作機械でも、回転軸に関わる性能値としてトルクが用いられます。
トルクは回転軸を回すモーメントとして扱われることが多く、単位はN・mです。
一方、構造力学では、梁を曲げようとする作用を曲げモーメントと呼びます。支点まわりの力の効果を説明するときも、広い意味でモーメントという語が使われます。
用語の範囲は分野によって多少異なりますが、単位換算の方法は同じです。どちらも力と距離の積であり、N・m、N・mm、kN・mなどで表せます。
工具のカタログでは締付けトルク、構造計算書では曲げモーメントというように、対象に合わせて呼び方が変わります。数値を比較する際には、単位だけでなく何を回そうとしている値なのかも確認しましょう。
トルクとモーメントは、実務では重なる意味で使われる場面があります。
ただし、エンジン性能、締結、構造計算では対象と目的が異なるため、図面や仕様書の表現に合わせることが基本です。
表記で混同しやすい単位
モーメントの単位はN・mと書くほか、NmやN mのように表記される場合もあります。
中黒を使うN・mは、日本語の技術資料や教材で積を見やすく示す表記です。国際単位系では、単位記号の間に半角スペースを置くN mも使われます。
kgf・mは、力を重量キログラムで表した重力単位系の表記です。古い整備資料や工具の目盛りでは見かけますが、現在の設計や仕様ではN・mへ換算して扱う機会が増えています。
N・mmは、N・mよりも1000分の1小さいモーメント単位です。小型部品、ねじ、電子機器の固定部などでは、N・mmのほうが数値を扱いやすいことがあります。
単位記号のmはメートルであり、minのような時間の分とは異なります。表記が詰まった図面では読み違えやすいため、単位欄や注記も合わせて確認してください。
| 単位表記 | 意味 | N・mとの関係 |
|---|---|---|
| N・m | ニュートンメートル | 基準となる単位 |
| N・mm | ニュートンミリメートル | 1000N・mm＝1N・m |
| kN・m | キロニュートンメートル | 1kN・m＝1000N・m |
| kgf・m | 重量キログラムメートル | 約9.80665N・m |
| kgf・cm | 重量キログラムセンチメートル | 約0.0980665N・m |
モーメントの単位換算と計算手順
続いては単位換算の考え方を確認していきます。
N・mとN・mmの換算方法
N・mとN・mmの換算では、距離の単位であるmとmmの関係を使います。
1mは1000mmなので、同じモーメントをN・mmで表すと数値は1000倍になります。逆に、N・mmをN・mに直すときは、数値を1000で割ります。
1N・mは1000N・mmであり、1N・mmは0.001N・mです。
たとえば、8N・mの締付けトルクをN・mmに換算するなら、8に1000を掛けます。この場合、答えは8000N・mmとなります。
N・mからN・mmへの換算例
8N・m＝8N×1000mm
8N・m＝8000N・mm
距離をmからmmへ変えるため、数値は1000倍になります。
反対に、2500N・mmをN・mへ換算する場合は、2500を1000で割ります。計算結果は2.5N・mであり、小数点の位置を誤らないことが重要です。
ねじの締付け管理ではN・mm、車輪のナットや大型設備ではN・mのように、対象の大きさで使う単位が変わります。数値だけを見ず、必ず単位まで含めて記録しましょう。
kN・mとkgf系単位の換算
大きな構造物や建設分野では、kN・mという単位が使われます。
kは1000倍を意味する接頭語なので、1kN・mは1000N・mです。たとえば15kN・mは15000N・mであり、梁や柱に生じる曲げモーメントを扱う際に便利な表記です。
kgf・mをN・mへ換算するときは、標準重力加速度の9.80665を用います。1kgfは質量1kgに標準重力が作用したときの力であり、1kgf・mは約9.80665N・mです。
kgf系のモーメントをN・mへ直すときは、kgfの値に9.80665を掛けます。
たとえば5kgf・mは、5に9.80665を掛けて約49.0N・mとなります。厳密な管理が必要な場面では、途中で丸めずに計算を進めると安心です。
ただし、工具の目盛りや取扱説明書では、推奨値がどの単位で指定されているかを優先してください。換算値を使う場合は、許容差や測定器の精度も考慮する必要があります。
| 換算前 | 換算式 | 換算結果 |
|---|---|---|
| 3N・m | 3×1000 | 3000N・mm |
| 4500N・mm | 4500÷1000 | 4.5N・m |
| 2kN・m | 2×1000 | 2000N・m |
| 5kgf・m | 5×9.80665 | 約49.0N・m |
| 20kgf・cm | 20×0.0980665 | 約1.96N・m |
締付け作業と設計での確認事項
続いてはモーメントを扱う場面での確認事項を確認していきます。
レンチの長さと加える力の関係
レンチによる締付けでは、必要なモーメントから加える力を逆算できます。
式を変形すると、力FはモーメントMを距離lで割ったF＝M÷lとなります。レンチが長いほど必要な力は小さくなり、短いほど必要な力は大きくなります。
たとえば、30N・mのモーメントを0.50mのレンチで加えるなら、必要な力は60Nです。これはおよそ6kgの物体に標準重力が働くときの力に近く、作業時の感覚をつかむ目安になります。
必要な力の計算例
F＝M÷l
F＝30N・m÷0.50m
F＝60N
Fは力で単位はN、Mはモーメントで単位はN・m、lは距離で単位はmです。
ただし、レンチの柄を延長して力を加えると、想定以上のモーメントが発生する場合があります。指定トルクがあるねじでは、感覚だけで締めず、適切なトルクレンチを使う方法が確実です。
力はレンチの柄に対してなるべく直角に加えます。斜めに押したり、頭部近くを握ったりすると、計算どおりのモーメントを与えられません。
トルクレンチ使用時の注意点
トルクレンチは、指定された締付けモーメントを再現するための測定工具です。
規定値に達したことを知らせるクリック式や表示式などがありますが、どの形式でも取扱説明書に沿った使い方が欠かせません。設定単位がN・mかkgf・mかを確認してから作業を始めましょう。
トルクレンチは、単位設定、力を加える位置、作動方向を確認して使用することが重要です。
クリック式では、作動音や感触が出た後にさらに力を加え続けると、締め過ぎにつながります。指定値に達したら、いったん力を止める操作を習慣にするとよいでしょう。
ねじの締付け状態は、モーメントだけで完全に決まるわけではありません。ねじ山の摩擦、座面の状態、潤滑剤の有無、部品の材質によって、同じ締付けモーメントでも軸力は変化します。
自動車のホイールナットや機械の安全部品では、メーカーや図面が指定する値を守ることが基本です。独自の換算や経験則で変更するのではなく、指定単位と指定値をそのまま確認してください。
モーメントの単位と換算のまとめ
モーメントの単位はN・mであり、力と回転中心からの垂直距離の積で表します。
N・mのNは力の単位ニュートン、mは距離の単位メートルです。力が大きいほど、また作用位置が回転中心から遠いほど、回転させる作用は大きくなります。
N・mとJは同じ次元を持ちますが、N・mはモーメント、Jは仕事やエネルギーを表すため、用途に応じて書き分けます。トルクは主に回転軸を回すモーメントとして用いられ、単位は同じN・mです。
N・mとN・mmの換算では、1N・m＝1000N・mmを使います。kN・mやkgf系の単位が出てきたときは、接頭語や標準重力による換算を確認しましょう。
締付け作業では、レンチの長さと力の向きによって実際のモーメントが変わります。指定トルクのある部品では、単位を読み違えず、適切なトルクレンチで確認しながら作業してみてください。
