力を表すニュートンは、機械設計、建築、理科の計算、荷重試験など、幅広い分野で使われるSI単位です。
一方で、古い図面や仕様書にはkgf、キログラム重、ダイン、重力単位系といった表記も残っており、換算で迷う場面は少なくありません。
特にニュートンとキログラムをそのまま比較すると、質量と力を混同しやすいため注意が必要です。
この記事では、ニュートンの基本的な意味から代表的な力の単位との換算、実務で確認したい注意点まで、式と表を交えてわかりやすく整理します。

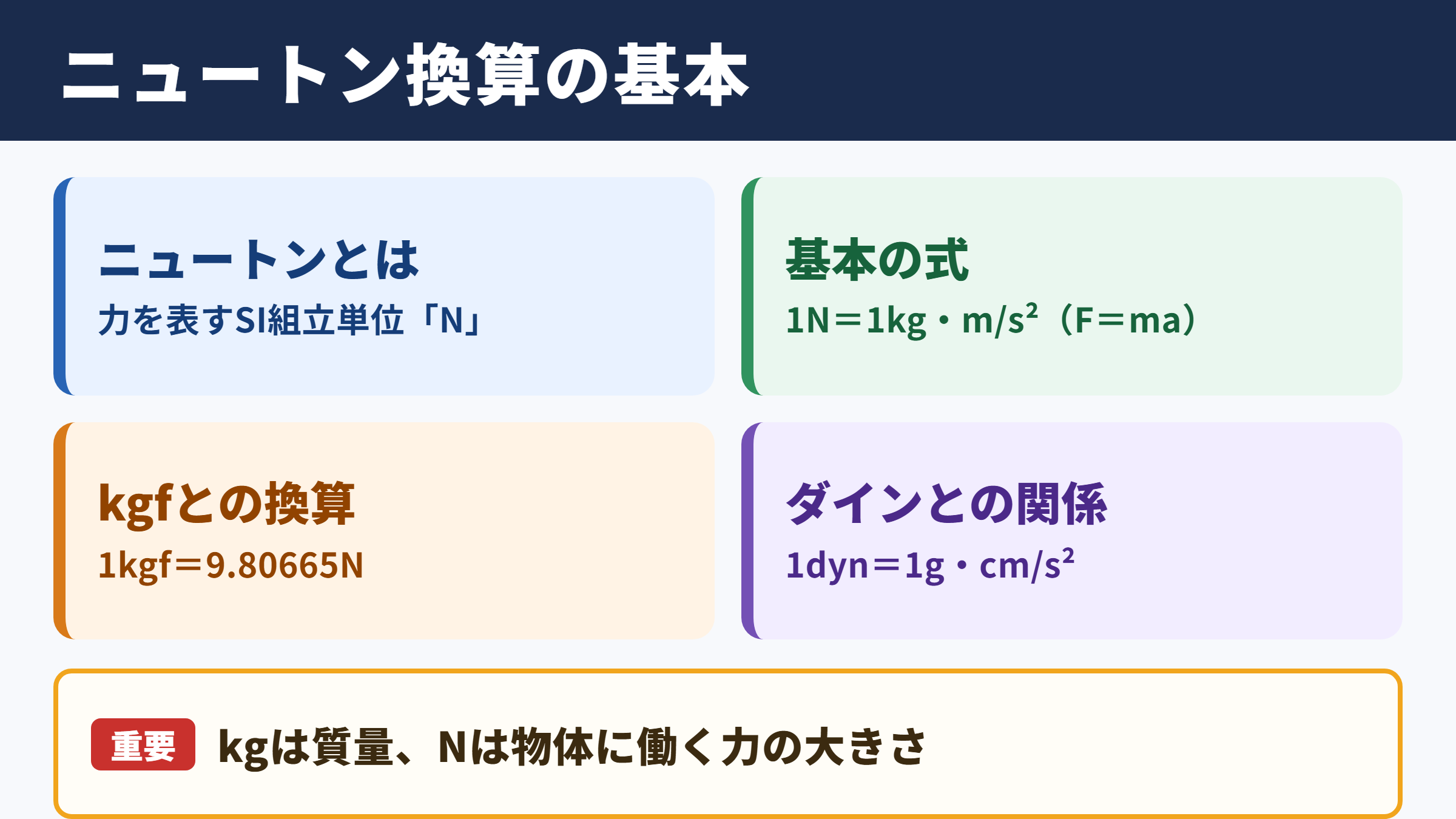

ニュートンと各単位の換算関係
それではまずニュートンと各単位の換算関係について解説していきます。
ニュートンの定義
ニュートンは記号でNと書き、力を表す国際単位系の基本的な組立単位です。
1ニュートンは、質量1kgの物体に毎秒毎秒1mの加速度を与える力として定義されます。
1N ＝ 1kg・m/s²
この式にあるkgは質量、m/s²は加速度を示します。
ニュートンは質量そのものではなく、物体を押す、引く、支えるといった力の大きさです。
たとえば、軽い箱を水平に押して動かす力、ばねを伸ばす力、床が物体を押し返す力もニュートンで表せます。
物理では力をF、質量をm、加速度をaとし、F＝maという関係で扱います。
力の単位を理解するときは、質量と加速度の積である点を押さえると、各種の換算を整理しやすくなります。
kgfとキログラム重の換算
kgfはキログラム重を意味する単位で、kilogram-forceの略称です。
1kgfは、標準重力のもとで質量1kgの物体に働く重力の大きさを指します。
キログラム重、kg重、kgfは、実務上ほぼ同じ意味で使われることがあります。
1kgf ＝ 9.80665N
1N ＝ 約0.10197kgf
つまり、約10Nは約1kgfと考えると、日常的な感覚と結び付けやすくなります。
ただし正確な計算や検査成績書では、10Nではなく9.80665Nを用いる必要があります。
1kgの物体の質量は1kgですが、その物体に地球上で働く重力は約9.8Nです。
この違いを理解していないと、荷重、耐荷重、締付け力などの数値を誤って解釈するおそれがあります。
ダインと重力単位系の換算
ダインはCGS単位系で使われる力の単位で、記号はdynです。
センチメートル、グラム、秒を基礎にした単位系であり、古い理学資料や材料関係の文献で見かける場合があります。
1dyn ＝ 1g・cm/s²
1N ＝ 100000dyn
1dyn ＝ 0.00001N
ニュートンはダインよりかなり大きい単位です。
一方、重力単位系ではkgfを基準に力を扱うことが多く、質量の単位にはkgやhylが使われることがあります。
現在の国際規格や技術文書ではSI単位が標準ですが、設備の銘板、古い規格、海外資料を読む際には重力単位系の知識が役立つでしょう。
| 単位 | 記号 | ニュートンへの換算 | 主な使用場面 |
|---|---|---|---|
| ニュートン | N | 1N | SI単位による設計、試験、計算 |
| キロニュートン | kN | 1kN＝1000N | 建築荷重、土木、機械荷重 |
| キログラム重 | kgf | 1kgf＝9.80665N | 旧来の仕様書、荷重表示 |
| グラム重 | gf | 1gf＝0.00980665N | 小荷重、ばね、繊細な試験 |
| ダイン | dyn | 1dyn＝0.00001N | CGS単位系の資料 |
| 重量キログラム | kgw | 1kgw＝9.80665N | kgfと同義で使われる表記 |
ニュートンとキログラムの違い
続いてはニュートンとキログラムの違いを確認していきます。
質量と力の役割
キログラムは物体に含まれる物質の量を表す質量の単位です。
場所が変わっても、物体の質量そのものは基本的に変化しません。
対してニュートンは力の単位であり、物体に加わる作用の大きさを示します。
地球上で1kgの物体を持つと、手には約9.8Nの下向きの力がかかります。
月面では重力加速度が地球より小さいため、同じ1kgの物体に働く重力は地球上より小さくなります。
それでも物体の質量は1kgのままです。
kgは物体が持つ質量、Nは物体に加わる力という区別が基本です。
この考え方は、理科の問題だけでなく、製品の耐荷重表示を読み取るときにも重要になります。
重力加速度による計算
重力による力は、質量に重力加速度を掛けて求めます。
重力の大きさ ＝ 質量×重力加速度
F＝m×g
地球上の標準重力加速度 g＝9.80665m/s²
質量5kgの荷物に働く重力を標準重力で計算すると、5×9.80665で49.03325Nです。
実務では約49N、または約0.049kNと表す場合があります。
重力加速度は場所によってわずかに異なりますが、単位換算では通常、国際的に定められた標準重力加速度を使います。
精密な測定では地域差も考慮されますが、一般的な設計や日常的な荷重計算では9.80665m/s²を基準とする考え方で問題ありません。
体重表示との関係
体重計が示す60kgという値は、日常会話では重さとして扱われますが、単位としては質量のkgです。
その人に地球上で作用している重力は、60×9.80665で約588.4Nになります。
体重計は床を押す力を測定し、標準重力を前提にkg表示へ換算しています。
そのため、より厳密には体重計が検出しているのは力であり、画面には質量相当の値が表示されていると考えられます。
荷重の単位がkgと書かれている場合は、質量を示すのか、kgf相当の許容荷重を慣用的に表したものなのかを、仕様書の注記まで確認することが大切です。
製品の表示だけで判断せず、N、kN、kgfのいずれで管理されているかを確認すると、誤解を防ぎやすくなります。
kgfと重力単位系の基礎
続いてはkgfと重力単位系の基礎を確認していきます。
キログラム重が生まれた背景
キログラム重は、質量1kgの物体を地球上で持ち上げるときの感覚と結び付きやすい単位です。
そのため、ばねばかり、プレス機、荷重試験機、機械部品の許容荷重などで長く使われてきました。
たとえば100kgfという表記なら、質量100kg程度の物体に標準重力で働く重力と同じ大きさの力をイメージできます。
ニュートンへ換算すると、100kgfは980.665N、約0.981kNです。
人の感覚に近い点は便利ですが、kgという質量単位との混同が起こりやすいため、現在はSI単位への統一が進められています。
kgfは力の単位であり、kgとは同じ記号を含んでいても役割が異なります。
重力単位系における単位構成
重力単位系は、力の基準としてkgfを採用する単位系です。
力、質量、長さ、時間の関係を扱う際に、SI単位系とは異なる換算係数が現れることがあります。
SI単位系ではNを力の単位とし、kgを質量の単位として明確に分けます。
一方で重力単位系では、現場で扱いやすいkgfを力として使うため、計算式の単位確認がより重要になります。
古い機械図面で荷重がkg、応力がkgf/mm²、圧力がkgf/cm²と書かれている場合もあります。
単位の末尾にfがあるか、注記で重量単位と定義されているかを確認しましょう。
特に海外製の装置では、kg/cm²という慣用表記が圧力の意味で使われていることもあり、文脈の判断が必要です。
実務資料の読み替え
図面、カタログ、検査表では、単位の混在が起こる場合があります。
たとえば引張荷重が500kgf、試験機の表示がkN、解析ソフトの入力がNであれば、同じ基準にそろえて比較しなければなりません。
| kgf表示 | N換算 | kN換算 | 用途の目安 |
|---|---|---|---|
| 0.1kgf | 0.980665N | 0.000980665kN | 微小な押付け力 |
| 1kgf | 9.80665N | 0.00980665kN | 小型部品の荷重 |
| 10kgf | 98.0665N | 0.0980665kN | 手工具や小型治具 |
| 100kgf | 980.665N | 0.980665kN | 機械部品の許容荷重 |
| 1000kgf | 9806.65N | 9.80665kN | 大型設備や構造部材 |
換算後の数字だけではなく、元の単位が力なのか質量なのかを記録として残すことが安全な管理につながります。
表計算ソフトで換算する場合も、セルの見出しにN、kN、kgfを明記すると、レビュー時の取り違えを減らせます。
ダインとCGS単位系の関係
続いてはダインとCGS単位系の関係を確認していきます。
ダインの定義と大きさ
ダインは、質量1gの物体に毎秒毎秒1cmの加速度を与える力です。
ニュートンの定義と似ていますが、基礎単位がkgとmではなく、gとcmである点が異なります。
1gは0.001kg、1cmは0.01mなので、両方をSI単位に置き換えると1dynは0.00001Nになります。
逆に1Nは100000dynです。
ダインは日常的な荷重には小さすぎる単位ですが、表面張力、微小な力、物理化学の古い資料では扱いやすい場合があります。
Nとdynの換算では、10万倍という大きな倍率があるため、小数点の位置に特に注意が必要です。
エルグとのつながり
CGS単位系では、仕事やエネルギーの単位としてエルグが使われます。
1エルグは、1dynの力で物体を1cm動かしたときの仕事です。
SI単位系では仕事の単位はジュールであり、1Jは1Nの力で物体を1m動かしたときの仕事です。
換算すると、1Jは10000000ergになります。
力の単位であるダインだけを覚えるより、エネルギー単位のエルグとの関係も知っておくと、CGS資料を読む際の理解が深まります。
ただし、単位換算では指数が多くなるため、暗算よりも式を一段ずつ書く方法が安心です。
古い文献を扱う際の注意点
研究論文、特許、材料試験の資料には、作成時期によってCGS単位系が残っていることがあります。
応力がdyn/cm²、粘度がポアズ、表面張力がdyn/cmといった形で示されることもあるでしょう。
力だけをNへ変換しても、面積や長さがcm基準のままでは正しい比較になりません。
CGS単位系の数値をSI単位系へ読み替えるときは、力、長さ、面積、体積、圧力など、式に含まれるすべての単位をまとめて確認する必要があります。
たとえば応力は力を面積で割った量です。
dyn/cm²からPaへ換算する場合は、ダインをNへ、cm²をm²へ変換するため、力だけの場合とは異なる倍率になります。
単位の次元を確認してから計算する習慣が、換算ミスを防ぐ近道です。
ニュートン換算の計算方法
続いてはニュートン換算の計算方法を確認していきます。
kgfからNへの計算
kgfをNへ変換する基本式は、kgfの値に9.80665を掛ける方法です。
N ＝ kgf×9.80665
例として25kgfは、25×9.80665＝245.16625Nです。
設計計算では、有効数字や指定の丸め規則に従って245N、245.2N、0.245kNなどと表記します。
概算であれば、kgfに約10を掛けてNにする方法も使えます。
ただし、この近似では約2パーセントの差が生じます。
安全率が小さい設計、校正値、規格値、試験成績では、約10ではなく9.80665を使用してください。
数値の精度が要求される場面ほど、計算途中で丸めず、最後に必要な桁数へ整えることが大切です。
Nからkgfへの計算
Nをkgfへ変換する場合は、ニュートンの値を9.80665で割ります。
kgf ＝ N÷9.80665
例として500Nは、500÷9.80665＝約50.9858kgfです。
したがって500Nは、おおよそ51kgfに相当します。
1000Nは約101.97kgfであり、約102kgfと表せます。
kNからkgfへ変換したい場合は、まずkNを1000倍してNに直すか、1kNが約101.97kgfである関係を利用します。
大型装置や建築分野ではkN表記が多いため、1kNが約102kgfという感覚を持っておくと、荷重の規模を把握しやすくなるでしょう。
ダインとグラム重の計算
ダインをNへ換算する場合は、値に0.00001を掛けます。
200000dynなら、200000×0.00001で2Nです。
グラム重の換算では、1gfが0.00980665Nとなります。
したがって100gfは0.980665Nであり、約1Nに近い値です。
| 換算元 | ニュートンへの計算式 | 換算例 |
|---|---|---|
| kgf | kgf×9.80665 | 3kgf＝29.41995N |
| N | N÷9.80665 | 98.0665N＝10kgf |
| kN | kN×1000 | 2.5kN＝2500N |
| gf | gf×0.00980665 | 500gf＝4.903325N |
| dyn | dyn×0.00001 | 300000dyn＝3N |
換算式を覚えるより、単位の前に付くk、g、mといった接頭語の倍率も併せて確認すると、応用に対応しやすくなります。
特にmNはミリニュートン、MNはメガニュートンであり、大文字と小文字の違いによって値が大きく変わります。
荷重表示と設計時の注意点
続いては荷重表示と設計時の注意点を確認していきます。
許容荷重と破断荷重の区別
製品カタログに荷重が表示されていても、その数値が何を示すかは必ず確認が必要です。
許容荷重は、通常の使用条件で安全に使える上限の目安です。
破断荷重は、部品や材料が破壊に至る荷重であり、許容荷重とは同じではありません。
たとえば破断荷重が10kNの部材であっても、使用可能な荷重が10kNとは限りません。
安全率、使用環境、繰り返し荷重、取付け方法などを考慮して、許容荷重は低く設定されることが一般的です。
単位換算が正しくても、許容荷重と破断荷重を取り違えると、安全性の判断を誤ります。
仕様書では、静荷重か動荷重か、引張か圧縮か、せん断かも併せて確認しましょう。
応力と圧力への展開
力を面積で割ると、応力や圧力を求められます。
応力の単位にはPa、MPa、N/mm²などが使われます。
1Paは1m²あたり1Nの力が作用する状態です。
1N/mm²は1MPaと等しいため、機械材料の強度計算では便利な関係です。
応力 ＝ 力÷断面積
1000Nの力が100mm²の断面に作用する場合、応力は10N/mm²です。
10N/mm²＝10MPa
kgf/mm²という旧単位がある資料では、1kgf/mm²が約9.80665MPaに相当します。
ここでもkgfをNへ換算してから面積で割る方法を使えば、単位の整合性を確認できます。
単位混在を防ぐ管理方法
設計書、発注書、試験記録で異なる単位が混ざると、転記やレビューの負担が増えます。
可能であれば、社内標準として力はNまたはkN、応力はMPa、質量はkgのように表記を統一するとよいでしょう。
外部資料の数値を引用する場合は、原単位と換算後の単位を両方残す方法が有効です。
換算値だけを記載するのではなく、元の数値、元の単位、換算係数、換算日または適用規格を記録すると、後工程での確認がしやすくなります。
荷重計やフォースゲージの表示単位も、作業前に確認する習慣を付けましょう。
同じ数値でもNとkgfでは約9.8倍の差があるため、表示設定の確認は測定品質に直結します。
単位の統一は計算の手間を減らすだけでなく、設備事故や品質不良の予防にもつながります。
ニュートン換算のまとめ
ニュートンは力のSI単位であり、1Nは1kg・m/s²として定義されます。
kgは質量、Nは力なので、同じものとして扱わないことが基本です。
1kgfは9.80665N、1Nは約0.10197kgf、1Nは100000dynという関係を押さえておくと、多くの換算に対応できます。
特にkgfとkgの混同を避け、数値だけでなく単位の意味まで確認することが重要です。
概算では1kgfを約10Nとして扱える場面もありますが、規格値、校正、試験、強度計算では正確な換算係数を使いましょう。
図面やカタログで旧単位が使われている場合は、NやkNへ統一して比較すると、荷重や強度の判断がしやすくなります。
単位換算を正しく行い、力、質量、応力、圧力の関係を整理することが、確実な設計と安全な作業への第一歩です。
