過電圧保護回路とは？ダイオードとツェナーダイオードの仕組みを解説！（保護素子・過電圧吸収素子）
電子機器には、想定より高い電圧が加わることで故障する部品が数多くあります。
電源の入切時に生じる電圧変動、静電気、雷サージ、誘導負荷の逆起電力などは、回路にとって見過ごせないリスクです。
そこで重要になるのが、異常な電圧を逃がしたり、一定の電圧まで抑えたりする過電圧保護回路です。
ダイオードやツェナーダイオードは基本的な保護素子として広く使われていますが、使い方を誤ると保護効果が不足したり、素子そのものが破損したりします。
この記事では、過電圧保護の考え方から各素子の仕組み、回路設計時の選定ポイントまで、実務で役立つ視点を交えて解説します。

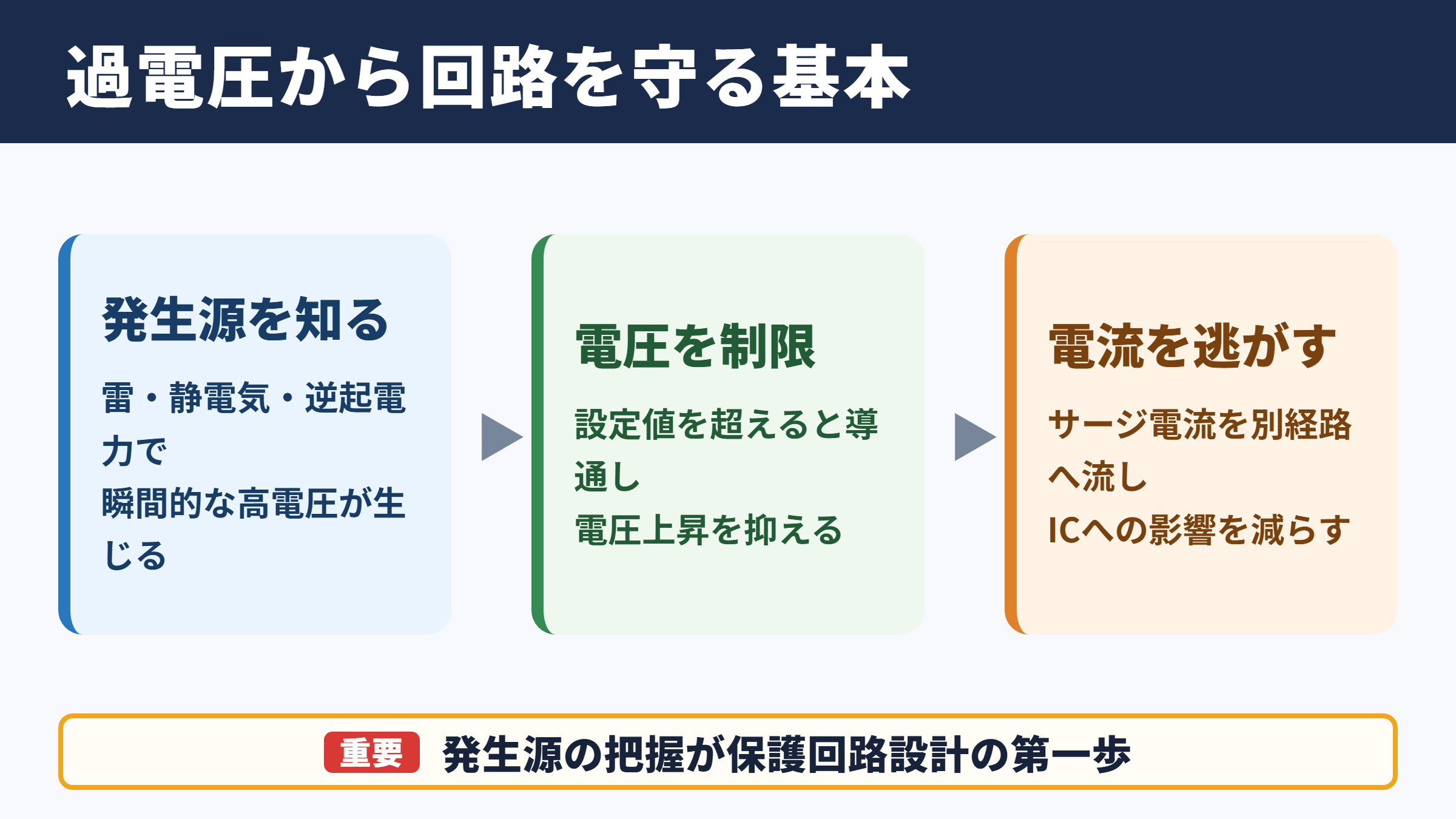

過電圧保護回路の意味と基本構成
それではまず過電圧保護回路の意味と、回路内で果たす役割について解説していきます。
過電圧が発生する主な原因
過電圧とは、電子部品や回路が許容できる範囲を超える電圧が一時的または継続的に加わる状態です。
単に電源電圧が高い場合だけでなく、短時間だけ発生する鋭い電圧パルスも過電圧に含まれます。
代表例として、交流電源の雷サージ、モーターやリレーコイルを停止した瞬間の逆起電力、電源アダプターの異常、静電気放電などが挙げられます。
たとえば12V系の回路であっても、負荷の切替や配線インダクタンスの影響によって、瞬間的に数十V以上の電圧が観測されることがあります。
特に自動車、工場設備、屋外機器、長いケーブルで接続されたセンサーでは、通常電圧だけを前提にした設計では不十分になりやすいでしょう。
過電圧の発生源と特徴を事前に把握することが、保護回路の第一歩です。
| 発生要因 | 代表的な場面 | 特徴 | 対策の例 |
|---|---|---|---|
| 雷サージ | 屋外配線、通信線、交流電源 | 高電圧かつ大エネルギー | バリスタ、放電管、TVS |
| 静電気 | 端子操作、人体接触、コネクター | 立上がりが非常に速い | ESD保護ダイオード、TVS |
| 逆起電力 | リレー、ソレノイド、モーター | コイル遮断時に発生 | フライホイールダイオード |
| 電源異常 | アダプター故障、誤接続 | 比較的長く継続する場合がある | ツェナー、ヒューズ、保護IC |
| 誘導ノイズ | 長距離配線、インバーター周辺 | 繰返し発生することがある | フィルター、TVS、配線改善 |

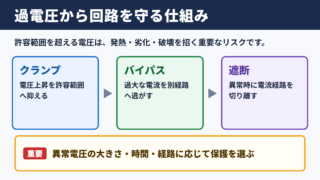

保護回路が担う二つの働き
過電圧保護回路の働きは、大きく電圧を制限する機能と、過大なエネルギーを別の経路へ逃がす機能に分けられます。
電圧を制限する方法はクランプと呼ばれ、入力電圧が設定値を超えたときに、保護素子が導通して電圧上昇を抑えます。
一方でエネルギーを逃がす方法では、サージ電流をグランド側や電源側へ流し、保護対象のICに流れ込む電流を小さくします。
重要なのは、電圧だけではなく電流と時間も合わせて考える点です。
同じ24Vの異常電圧でも、微小電流で数ナノ秒だけ続く場合と、大電流で数秒続く場合では必要な対策がまったく異なります。
保護素子に必要な耐量は、おおまかに電圧、電流、継続時間の組み合わせで決まります。
消費電力は電圧と電流の積で考え、素子が吸収するエネルギーは消費電力に時間を掛けて見積もります。
短いサージであっても電流が大きければ、瞬間的に許容損失を超える可能性があります。
保護対象の最大定格だけでなく、保護素子の許容損失も確認することが欠かせません。
保護素子を単体で考えない重要性
ダイオードやツェナーダイオードを追加すれば、すべての過電圧に対応できるわけではありません。
保護素子の前段に抵抗、ヒューズ、PTCサーミスター、インダクターなどを組み合わせることで、保護性能を高められます。
たとえばツェナーダイオードは電圧を抑えることに向いていますが、過大な電流が直接流れ込む構成では、素子が発熱して破損するおそれがあります。
そこで直列抵抗を設け、異常時の電流を制限する設計がよく採用されます。
また、保護素子をICから遠くに配置すると、配線の寄生インダクタンスによって高速サージへの応答が悪化する場合があります。
保護回路は部品の種類だけでなく、接続順序、配線長、グランドの取り方まで含めて成立するものです。
過電圧保護では、保護素子の定格電圧が低ければ安全とは限りません。
通常動作時に誤って導通しないこと、異常時には保護対象より先に動作すること、流れる電流を安全に処理できることの三条件が必要です。
ダイオードによる逆起電力と逆接続の保護
続いてはダイオードを使った代表的な保護方法を確認していきます。
ダイオードの整流作用と電流の向き
一般的なシリコンダイオードは、アノードからカソードへ向かう方向には電流を流しやすく、反対方向には流れにくい性質を持ちます。
この一方向性を利用すると、誤って電源のプラスとマイナスを逆に接続したとき、回路へ逆方向の電流が流れることを防げます。
最も単純な方法は、電源ラインにダイオードを直列に入れる構成です。
ただし、順方向電圧降下が発生するため、5V電源へ一般的なシリコンダイオードを直列接続すると、負荷へ届く電圧が約0.6Vから1V程度下がる場合があります。
電圧余裕が小さい回路では、低損失なショットキーダイオードやMOSFETを使った逆接続保護が選ばれます。
通常時の電圧降下と異常時の保護性能は、必ず両方を評価しましょう。
コイルに発生する逆起電力
リレー、ソレノイド、電磁弁、DCモーターなどのコイル負荷は、電流を急に止めようとすると逆起電力を発生させます。
コイルには電流を流れ続けようとする性質があり、スイッチをオフにした瞬間、その電流を維持するために高い電圧を作り出そうとします。
この電圧がトランジスターやMOSFETに加わると、耐圧を超えて破壊につながることがあります。
コイルと並列にダイオードを接続するフライホイールダイオードは、この電流の通り道を用意する保護方法です。
通常の通電中は、フライホイールダイオードには逆方向電圧が加わるため、ほとんど電流は流れません。
スイッチをオフにするとコイル両端の極性が反転し、ダイオードが順方向に導通します。
その結果、コイル電流はダイオードを含む閉回路を流れながら徐々に減衰します。
この構成は非常に効果的ですが、コイル電流の減衰がゆるやかになり、リレーの開放動作が遅くなることがあります。
高速な遮断が必要な場合には、ツェナーダイオードとの組み合わせやTVSダイオードによるクランプも検討対象となります。
ダイオード選定で見るべき定格
保護用ダイオードの選定では、順方向電流、逆方向耐圧、順方向電圧、逆回復時間、許容損失などを確認します。
コイル保護では、通常時のコイル電流だけでなく、遮断直後に流れる電流を安全に受け止められることが必要です。
逆方向耐圧は、通常時に加わる電源電圧より十分高く設定します。
12Vリレー回路であれば、電源変動も考慮して数十V級の耐圧を持つ製品を選ぶ考え方が一般的です。
一方で、スイッチング周波数が高い回路では逆回復時間が問題になることがあります。
整流用ダイオードではなく、高速スイッチングに適したファストリカバリーダイオードやショットキーダイオードが必要になる場面もあるでしょう。
| 確認項目 | 確認する理由 | 不足した場合の影響 |
|---|---|---|
| 逆方向耐圧 | 通常時やサージ時の逆電圧に耐えるため | 逆方向破壊、短絡故障 |
| 順方向電流 | 保護動作時の電流を流すため | 過熱、素子の破損 |
| 順方向電圧 | 直列使用時の電圧損失を把握するため | 負荷電圧の不足 |
| 逆回復特性 | 高速スイッチングへの追従性を確保するため | ノイズ増加、損失増大 |
| サージ電流耐量 | 短時間の大電流に備えるため | 一時的な異常で破損 |
ツェナーダイオードの降伏電圧とクランプ動作
続いてはツェナーダイオードの仕組みと、電圧を抑える働きを確認していきます。
ツェナーダイオードの基本原理
ツェナーダイオードは、逆方向に一定以上の電圧が加わったとき、意図的に電流を流すよう設計されたダイオードです。
一般的なダイオードでは逆方向の降伏は避けるべき現象ですが、ツェナーダイオードではこの性質を利用します。
逆方向電圧がツェナー電圧に達すると、電流が増えても両端電圧が大きく上昇しにくくなります。
この性質により、電源電圧の基準づくりや、入力端子の過電圧クランプに利用できます。
たとえば5.1V品を適切な電流範囲で使うと、電圧が5V付近を超えないよう抑える働きが期待できます。
ただしデータシートのツェナー電圧は、指定された試験電流での値です。
電流が変われば実際のクランプ電圧も変化するため、品番の公称値だけで判断してはいけません。
直列抵抗が必要になる理由
ツェナーダイオードを電源とグランドの間へそのまま接続すると、ツェナー電圧を超えたときに大きな電流が流れます。
電源側に十分な電流制限がなければ、ツェナーダイオードが過熱して故障する危険があります。
そのため、小電力のクランプ回路では、入力側に直列抵抗を設ける構成が基本です。
直列抵抗の電流は、入力電圧からツェナー電圧を引いた値を抵抗値で割って求めます。
抵抗にかかる電力は、抵抗両端の電圧と電流の積で見積もります。
ツェナーダイオードの電力も、ツェナー電圧と流れる電流の積で確認します。
たとえば12V入力を5.1V付近に制限したい場合、残りの電圧を直列抵抗が受け持ちます。
負荷電流の変動も考慮し、最小負荷時にはツェナー電流が許容値を超えず、最大負荷時には必要な電圧を保てるように設計します。
ツェナー回路は簡単に見えますが、無負荷時と最大負荷時の両方を確認することが設計上の要点です。
ツェナー電圧と許容損失の選び方
ツェナー電圧は、保護対象の通常動作電圧より高く、絶対最大定格より低い範囲に設定する必要があります。
たとえば3.3V動作のICを保護する場合、3.3Vを少し超えただけで常時導通するツェナーでは、通常の電源変動でも不要な電流が流れるおそれがあります。
反対にツェナー電圧が高すぎると、ICの耐圧を超えてから保護が始まるため意味がありません。
さらに、ツェナー電圧には許容差があり、温度によっても変動します。
保護設計では最小値だけでなく最大値を確認し、最悪条件で保護対象の定格内に収まるか判断します。
ツェナーダイオードの公称電圧は、完全に固定された値ではありません。
電流、温度、部品ばらつき、配線抵抗の影響を受けるため、保護対象に許される最大電圧との差に余裕を持たせることが重要です。
保護素子と過電圧吸収素子の種類
続いてはダイオード以外も含めた保護素子と過電圧吸収素子の特徴を確認していきます。
TVSダイオードの高速なサージ吸収
TVSダイオードは、過渡電圧抑制用に設計されたダイオードです。
ツェナーダイオードと似たクランプ動作を行いますが、短時間の大きなサージ電流を吸収できるよう作られています。
ESD対策、通信ライン保護、自動車電装、USBやLANなどの外部インターフェース保護で使われることが多い部品です。
選定時には、スタンドオフ電圧、降伏電圧、クランプ電圧、ピークパルス電力を区別して確認します。
スタンドオフ電圧は通常時に素子がほぼ導通しない電圧であり、使用する信号や電源の最大値より高く設定します。
クランプ電圧はサージ電流が流れたときの電圧であり、保護対象ICの絶対最大定格より低いことが理想です。
ただし実際には配線インダクタンスによる電圧上昇も加わるため、余裕のない選定は避けるべきでしょう。
バリスタと放電管の役割
バリスタは、ある電圧を超えると抵抗値が急激に下がり、サージ電流を逃がす非線形抵抗です。
交流電源ラインや比較的大きなエネルギーを扱う場所で用いられます。
金属酸化物バリスタは扱いやすい一方、繰り返しサージを受けることで特性が劣化する可能性があります。
保守が難しい機器では、寿命や劣化モードも考慮して選定することが必要です。
放電管はさらに高いサージ耐量を持つ部品で、雷の影響を受けやすい通信線や屋外設備で利用されます。
ただし動作開始までの特性や残留電圧はTVSダイオードと異なるため、精密な低電圧回路の直前に単独で置くだけでは十分とは限りません。
大電流を放電管で受け、残った電圧をTVSダイオードで抑える多段保護も実用的な方法です。
用途別の保護素子の使い分け
保護素子は万能ではなく、想定する異常現象に合わせて使い分けます。
リレーコイルの逆起電力には一般ダイオード、数百W級の短時間サージにはTVSダイオード、交流電源の大きなサージにはバリスタが候補になります。
静電気対策では、低容量で高速応答できるESD保護用TVSが適しています。
| 素子 | 得意な用途 | 長所 | 注意点 |
|---|---|---|---|
| 一般ダイオード | 逆接続、コイル保護 | 安価で回路が簡単 | 大きなサージ吸収には不向き |
| ツェナーダイオード | 低電力の電圧制限 | 基準電圧や簡易クランプに便利 | 電力と電流制限が必要 |
| TVSダイオード | ESD、過渡サージ | 高速応答で大電流に対応 | クランプ電圧を要確認 |
| バリスタ | 交流電源、雷サージ | 比較的大きなエネルギーに対応 | 経年劣化に注意 |
| 放電管 | 屋外通信線、雷保護 | 非常に大きなサージに強い | 単独では残留電圧が高い場合がある |
外部から接続される端子ほど、保護回路の優先度は高くなります。
電源入力、通信端子、センサー端子、操作スイッチなどは、静電気や誘導サージの侵入経路として確認しましょう。
過電圧保護回路の設計と配置のポイント
続いては実際に回路へ保護素子を組み込む際の設計と配置のポイントを確認していきます。
正常動作時の電圧範囲の把握
保護回路を設計する前に、電源や信号の正常な最大値と最小値を明確にします。
公称5V電源であっても、電源精度、負荷変動、起動時のオーバーシュート、温度変化によって実際の電圧は変わります。
ツェナーやTVSの動作開始電圧を正常範囲に近づけすぎると、通常時からリーク電流が増えたり、信号波形が歪んだりする可能性があります。
反対に設定値を高くしすぎると、過電圧が保護対象に到達してからしか抑制できません。
保護対象の推奨動作範囲、絶対最大定格、保護素子の許容差を一覧にし、設計マージンを確認する作業が有効です。
通常時は影響を与えず、異常時だけ確実に働く境界を作ることが保護設計の基本となります。
クランプ電圧と保護対象定格の関係
保護対象が耐えられる最大電圧より、実際のクランプ電圧が低いことを確認します。
ここで見落とされやすいのが、データシートに記載されたクランプ電圧が特定のサージ電流条件で示されている点です。
実際のサージ電流が大きいほど、TVSダイオードやツェナーダイオードの両端電圧は上昇する傾向があります。
また、素子からICまでの配線が長いと、電流変化による電圧が配線上で発生します。
高速なサージでは数cmの配線差でも影響が現れるため、保護素子はコネクター付近に置き、保護対象へ到達する前にサージをグランドへ逃がす配置が望まれます。
配線インダクタンスによる電圧は、電流の変化が急なほど大きくなります。
そのため、高速ESD対策では部品の定格だけでなく、グランドまでの配線を短く太くすることが重要です。
保護素子の後ろへ長い配線を残すと、クランプしていてもIC端子側の電圧が上がる場合があります。
グランド設計と部品配置
サージ電流の戻り道となるグランド配線は、保護性能を大きく左右します。
保護素子がサージをグランドへ逃がしても、その電流がICの基準グランドと共通の細い配線を流れると、グランド電位が持ち上がることがあります。
この現象はグランドバウンスと呼ばれ、誤動作や通信エラーの原因になります。
高電流のサージ経路と、信号処理回路のグランド経路を可能な限り分け、短い経路でシャーシグランドや電源リターンへ戻すことが有効です。
保護素子を基板の中央に配置するより、侵入経路となるコネクターの近くへ配置する方が有利なケースが多いでしょう。
サージを基板内へ入れない配置を意識すると、部品選定だけでは得られない効果を期待できます。
過電圧保護回路では、保護素子からグランドへ向かう配線を短くすることが特に重要です。
高速サージに対しては、回路図上で正しく接続されていても、基板レイアウトが不適切なら十分な保護性能を発揮できません。
ダイオードとツェナーダイオードの故障対策
続いては保護素子の故障モードと、長期的に安全性を確保する方法を確認していきます。
短絡故障と開放故障の違い
ダイオードやツェナーダイオードが過大な電流や熱を受けると、短絡状態または開放状態で故障することがあります。
短絡故障では素子が低抵抗となり、電源が落ちたり、ヒューズが切れたりします。
保護素子としては、短絡故障によって後段回路への電圧供給を止められる場合もありますが、電源配線の発熱には注意が必要です。
開放故障では、通常は回路が動作し続けることがあります。
しかし次にサージが発生したとき、保護機能が失われていることに気付きにくい点が問題です。
安全性が重視される機器では、ヒューズや監視回路と組み合わせ、保護素子の異常が重大事故へ発展しない構成を検討します。
熱設計とディレーティング
保護素子の定格を満たしていても、周囲温度が高い環境では許容できる電力が低下することがあります。
データシートには通常、温度に応じた許容損失の低減条件が記載されています。
密閉ケース内、真夏の車内、制御盤内などでは、室温だけで判断せず実際の周囲温度を想定する必要があります。
ディレーティングとは、部品の最大定格に対して余裕を持たせて使う考え方です。
ツェナーダイオードを定格電力ぎりぎりで使うのではなく、異常頻度や放熱条件を考慮して余裕を確保します。
保護回路は異常時にこそ大きな負荷を受けるため、通常動作部品以上にディレーティングが重要です。
試験による保護性能の確認
回路図と計算だけで保護性能を断定することは困難です。
実機では電源の立上がり、負荷遮断、コネクターの抜き差し、静電気印加などを想定した試験を行います。
オシロスコープで保護対象の端子電圧を観測し、最大定格を超えていないか確認するとよいでしょう。
サージ試験では、測定プローブのグランドリード自体がノイズを拾う場合があります。
高速現象を測る際には、短いグランドスプリングを使うなど、測定系の影響も意識する必要があります。
試験の結果、クランプ電圧が予想より高い場合は、素子の定格だけでなく配線、グランド、直列インピーダンスを見直すことが有効です。
過電圧保護回路のまとめ
過電圧保護回路は、雷サージ、静電気、逆起電力、電源異常などから電子部品を守るための重要な回路です。
一般ダイオードは逆接続防止やコイルの逆起電力対策に適しており、ツェナーダイオードは小電力回路の電圧クランプに活用できます。
より大きな過渡サージや高速なESDには、TVSダイオード、バリスタ、放電管などを用途に合わせて選ぶことが大切です。
選定時には公称電圧だけを見るのではなく、通常時の最大電圧、降伏電圧、クランプ電圧、サージ電流、許容損失、温度条件を確認しましょう。
また、保護素子の性能を十分に引き出すには、コネクター近くへの配置と短いグランド経路が欠かせません。
保護対象より先に動作し、異常エネルギーを安全に逃がせる回路を目指すことが、信頼性の高い電子機器設計につながります。
