電気機器を選定するとき、定格電圧だけを見て安全性を判断すると、想定外の故障や劣化につながることがあります。
コンセントから供給される電圧は通常は安定していても、雷、開閉操作、故障、誘導などによって、ごく短時間だけ大きな電圧が発生するためです。
このような一時的な電圧上昇を理解する鍵となるのが、過電圧カテゴリと過渡過電圧という考え方です。
配電盤、工場設備、住宅設備、計測器、制御盤内の機器では、設置される場所によって求められる耐電圧性能が異なります。
過電圧カテゴリは、電源系統のどこに機器を接続するかに応じて、耐えるべきサージ電圧の目安を示す区分です。
本記事では、カテゴリの意味、分類、定格インパルス耐電圧、評価時の注意点まで、実務で使える形で整理します。

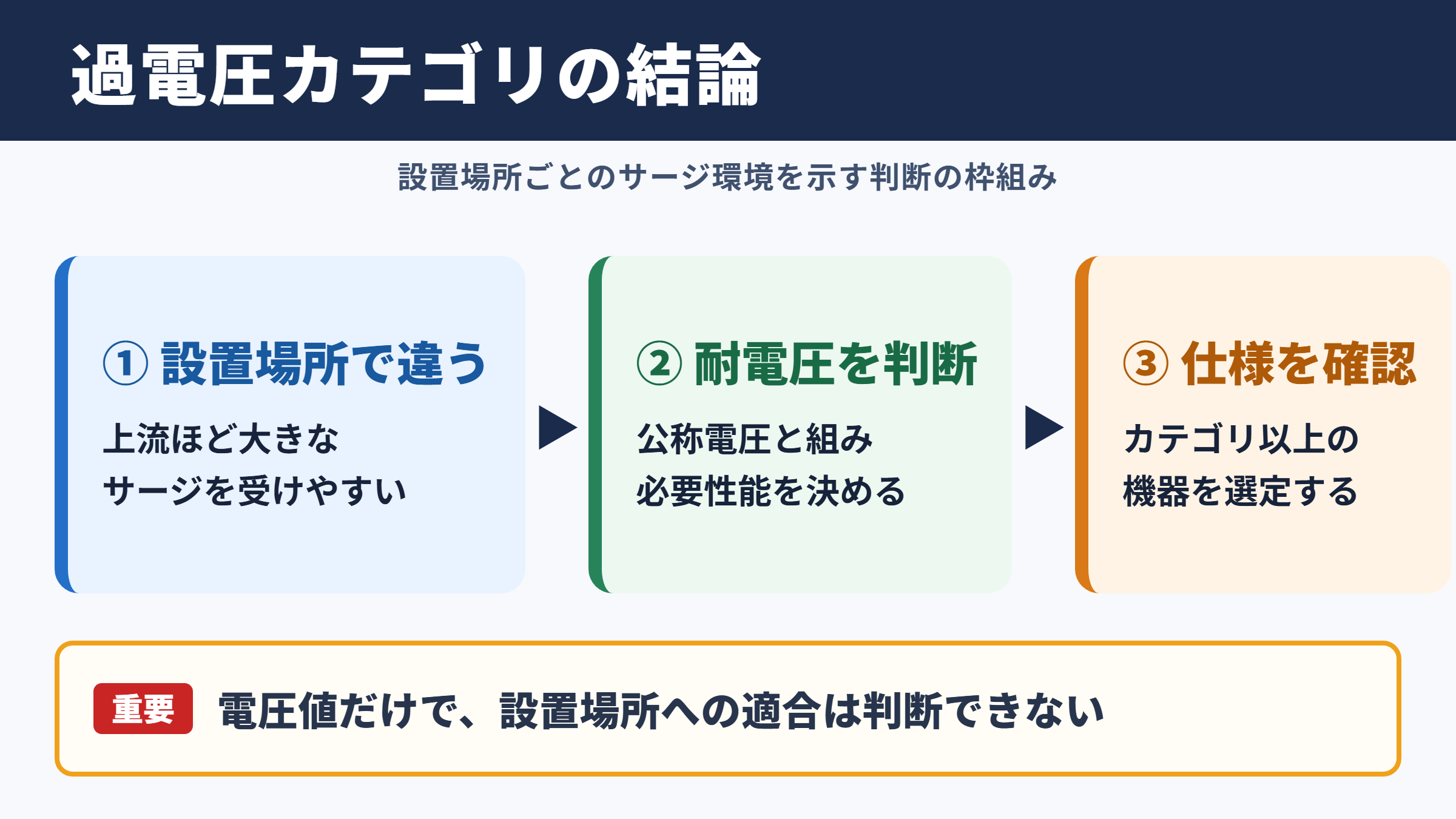

過電圧カテゴリの意味と結論
それではまず過電圧カテゴリについて解説していきます。
設置場所ごとに異なる過渡過電圧
過渡過電圧とは、通常の商用電圧に重なって瞬間的に発生する高い電圧です。
雷サージやモーターの始動停止、リレー接点の開閉、コンデンサの投入、系統故障などが主な発生原因になります。
発生時間は非常に短くても、電子部品の絶縁膜、コイルの被覆、端子間の空間、基板パターン間に大きな負担を与えます。
例えば100V回路で使用する機器でも、常時100Vだけが加わるとは限りません。
配電系統の上流に近いほど、雷や開閉に由来するエネルギーの大きいサージを受けやすくなります。
一方で、建物内のコンセントへ接続される一般機器は、分電盤や配線によってある程度の影響が抑えられる場合があります。
この設置環境の違いを区分したものが過電圧カテゴリです。
カテゴリが示す耐電圧性能
過電圧カテゴリは、機器が耐えるべき電圧の大きさを直接示す単独の数値ではありません。
使用する系統の公称電圧と組み合わせて、必要な定格インパルス耐電圧を判断するための枠組みです。
定格インパルス耐電圧とは、規定された波形の衝撃電圧に対して、絶縁が破壊されないための性能を表します。
同じ100Vや200Vで動く製品であっても、使用場所のカテゴリが異なれば、必要となる絶縁設計は変わります。
したがって、電圧値が合っているからといって、どの設置場所でも使えるとは限りません。
製品仕様書、取扱説明書、銘板、規格適合資料では、公称電圧とともにカテゴリや定格インパルス耐電圧を確認する必要があります。
選定時に押さえるべき結論
機器選定では、接続先が受電設備に近いのか、固定配線なのか、一般コンセントなのか、さらに下流の電子回路なのかを最初に確認します。
そのうえで、その場所に見合う過電圧カテゴリ以上の性能を持つ機器を選ぶことが基本です。
過電圧カテゴリは高いほど優れているという単純な順位ではなく、設置場所に対して適切かどうかで評価します。
必要以上に低いカテゴリの機器を上流側へ設置すると、絶縁破壊、誤動作、寿命低下のリスクが高まります。
特に産業設備では、電源ラインだけでなく、制御信号線、通信線、センサー線から侵入するサージも考慮したいところです。
カテゴリは電源系統に関する重要な基準ですが、サージ保護全体の設計では配線経路や接地も合わせて検討します。
過渡過電圧の発生要因
続いては過渡過電圧が生じる主な要因を確認していきます。
雷によるサージ電圧
雷は代表的な過渡過電圧の原因です。
建物や送電線に直接落雷しなくても、近くへの落雷によって電磁誘導が起こり、配線に高い電圧が発生することがあります。
雷サージは電源線からだけでなく、電話線、通信ケーブル、アンテナ線、屋外へ延びる制御線からも侵入します。
雷の影響は地域、建物の立地、引込線の長さ、接地状態、周辺設備によって変わります。
屋外配線へつながる設備では、雷サージを前提とした保護対策が重要になります。
サージ保護デバイスを設けても、配線が長すぎたり接地が不十分だったりすると、期待した保護性能を発揮できない場合があります。
開閉操作によるスイッチングサージ
モーター、電磁弁、リレー、変圧器などの誘導性負荷では、電流を遮断した瞬間に大きな逆起電力が発生します。
これをスイッチングサージと呼びます。
工場内では、同一電源系統に接続された大型モーターやインバーターの動作が、近くの制御機器へ影響することもあります。
接点の火花、ノイズによる通信異常、PLCの入力誤認識、センサーの出力変動などは、サージが関係している可能性があります。
誘導性負荷の遮断時には、コイルに蓄えられたエネルギーが電圧上昇として現れます。
概念的には、電圧上昇は電流変化の速さと回路のインダクタンスの影響を受けます。
電流を急に止めるほど大きなサージが生じやすいため、ダイオード、バリスタ、スナバ回路などで抑制する方法が用いられます。
なお、サージ対策部品を追加すると、遮断応答や部品の発熱にも影響するため、回路全体で確認することが必要です。
系統故障と電圧変動
短絡、地絡、接地不良、相間不平衡などの異常も、電圧環境を変化させる要因です。
これらは必ずしも典型的なインパルス状のサージだけを生むわけではありませんが、機器の絶縁や保護回路に負担をかけます。
また、発電設備や太陽光発電、蓄電池、インバーターが接続された系統では、電力の流れが従来より複雑になる傾向があります。
異常時の電圧を考える際は、通常運転時の測定値だけで安心せず、故障時や切替時の挙動も確認したいところです。
過渡現象を正しく捉えるには、ピーク値、継続時間、波形、発生頻度、侵入経路を分けて考えると整理しやすくなります。
過電圧カテゴリの分類
続いては過電圧カテゴリの分類を確認していきます。
カテゴリIVの受電部周辺
カテゴリIVは、建物や施設へ電力が引き込まれる入口付近、受電設備、電力量計の近傍、主配電盤の上流側などを想定した区分です。
外部系統からの影響を受けやすく、分類のなかでも特に高いサージ耐量が求められます。
引込口に近い設備、屋外設備、一次側に接続される保護機器などでは、カテゴリIVに対応した製品が必要になる場合があります。
カテゴリIVは電源系統の最も上流側に近い環境を示す目安と考えると理解しやすいでしょう。
この領域で使用する機器では、絶縁距離、端子構造、筐体、保護装置の協調まで含めた設計が求められます。
カテゴリIIIの固定設備
カテゴリIIIは、固定配線に接続される設備や分電盤、配電盤、工場内の固定設置機器などに関係する区分です。
ブレーカー、開閉器、制御盤、固定式のモーター駆動設備、恒久的に配線された空調設備などが代表例になります。
カテゴリIVよりは下流側ですが、開閉サージや設備間の影響を受けるため、一般のコンセント接続機器より高い耐性が必要です。
制御盤内で使用する電源、端子台、リレー、電源監視機器を選ぶ際には、接続される一次側の位置を確認することが欠かせません。
盤内にあるから低いカテゴリでよいとは限らず、盤の入力側に近いほど注意が必要です。
カテゴリIIとカテゴリIの一般機器
カテゴリIIは、建物内のコンセントに接続して使用する可搬形機器や一般的な負荷を想定します。
事務機器、家電製品、電動工具、一般的な計測機器などが該当することがあります。
カテゴリIは、さらに下流側で保護された電子回路や、過渡過電圧が十分に低減された回路を対象とします。
電子基板上の低電圧回路や、絶縁電源の二次側にある回路などを考える際に関連する区分です。
| カテゴリ | 主な設置場所 | 想定される機器例 | サージ環境 |
|---|---|---|---|
| IV | 受電点や引込部の近傍 | 受電設備、主幹側機器 | 非常に厳しい環境 |
| III | 固定配線や分電設備 | 配電盤、制御盤、固定設備 | 比較的厳しい環境 |
| II | 建物内のコンセント回路 | 家電、事務機器、可搬工具 | 一般的な使用環境 |
| I | 保護された電子回路の近傍 | 低電圧電子回路、二次側回路 | 低減された環境 |
製品を分類へ当てはめる際には、機器の用途だけではなく、実際の接続位置を優先して判断します。
定格インパルス耐電圧の評価
続いては定格インパルス耐電圧と評価の考え方を確認していきます。
公称電圧との組み合わせ
定格インパルス耐電圧は、系統の公称電圧と過電圧カテゴリを組み合わせて考えます。
公称電圧が高くなるほど、またカテゴリが上流側になるほど、必要な耐電圧性能も大きくなる方向です。
ただし、必要値は使用する規格、設備の接地方式、相間か対地間か、交流か直流かによって変わります。
そのため、単一の数値を覚えて他の条件へ流用するのではなく、対象規格の表を参照して確認することが大切です。
| 確認項目 | 評価のポイント | 見落としやすい点 |
|---|---|---|
| 公称電圧 | 使用する回路の電圧を確認する | 単相と三相、対地電圧の違い |
| 設置場所 | 受電側か負荷側かを把握する | 盤内でも入力側は厳しい場合がある |
| カテゴリ | IVからIまでの位置づけを確認する | 機器用途だけで判断しない |
| 耐電圧仕様 | 定格インパルス耐電圧を照合する | 絶縁耐力試験値と混同しない |
| 保護装置 | SPDなどの保護レベルを確認する | 配線長と接地で性能が変わる |
公称電圧と定格インパルス耐電圧は同じ意味ではありません。
前者は通常使用時の電圧であり、後者は短時間の過渡的な高電圧へ耐える性能です。
絶縁協調の考え方
絶縁協調とは、機器や設備における絶縁の性能と、想定される過電圧、保護装置の動作をバランスよく整える考え方です。
単に絶縁を強くするだけでは、装置が大型化し、コストも増える可能性があります。
そこで、適切なSPDを設置して侵入サージを抑え、残った電圧に対して機器の絶縁が耐えられるように設計します。
絶縁協調では、想定されるサージ電圧よりも、保護装置通過後の残留電圧に注目します。
機器の定格インパルス耐電圧が残留電圧を上回るように整えることが、保護協調の基本です。
しかし、SPDのカタログ値だけで判断するのは危険です。
接続リードが長いと、その配線自体のインダクタンスによって電圧が上乗せされることがあります。
保護装置は守りたい機器の近くに配置し、接地線や接続線を短く太くすることが実務上の重要点です。
試験波形と測定条件
過渡過電圧の評価では、規格で定められたインパルス波形を使った試験が行われます。
代表的な波形には、立ち上がりが速く、所定時間で減衰する電圧インパルスがあります。
実際の現場で発生するサージはさまざまな形を取りますが、規格試験では再現性のある条件を設定して性能を比較します。
測定では、使用するプローブの耐圧、帯域、接地方法にも注意が必要です。
一般的なオシロスコープ用プローブを不用意に高電圧箇所へ接続すると、測定器の破損や感電事故につながるおそれがあります。
過渡現象の測定は、対象回路だけでなく測定系の安全定格まで確認することが前提です。
サージ保護と機器選定
続いてはサージ保護と機器選定の実務ポイントを確認していきます。
SPDによる段階的な保護
SPDは、サージ保護デバイスの略称で、過大な電圧が加わったときに電流を逃がし、機器に加わる電圧を抑える役割を持ちます。
受電部付近の一次保護、分電盤付近の二次保護、精密機器の近傍での最終保護というように、段階的に設置する考え方があります。
上流側だけにSPDを置けばすべて解決するわけではありません。
配線経路が長い場合や、途中で新たなノイズが発生する場合には、下流側での保護も必要になることがあります。
SPDの選定では、最大連続使用電圧、放電耐量、電圧防護レベル、短絡時の安全性、接地方式を総合的に確認します。
保護対象の耐電圧性能とSPDの電圧防護レベルの関係を確認しなければ、保護協調は成立しません。
SPDは取り付けるだけで終わりではなく、設置位置と配線方法が性能を左右します。
配線と接地の実務ポイント
サージ電流は高周波成分を含むため、通常の直流抵抗だけでは配線の影響を十分に評価できません。
配線を長く引き回すと、急峻な電流変化により電圧が発生し、保護対象へ高い残留電圧が加わることがあります。
接地線は可能な限り短くし、折り返しや大きなループを避けることが望ましいでしょう。
電源線と信号線を近接させすぎないこと、シールドの接続方法を検討すること、屋外へ出る線の入口で保護することも有効です。
接地抵抗の値だけでなく、接地経路の形状や共通インピーダンスもノイズ対策では重要になります。
特に通信機器では、電源用SPDと通信線用保護器を別々に検討し、両方の基準電位を整える必要があります。
仕様書確認とリスク評価
機器の仕様書を確認するときは、定格電圧、使用カテゴリ、定格インパルス耐電圧、絶縁抵抗、耐電圧試験条件を区別して読みます。
耐電圧試験の数値が高く見えても、それが実使用環境におけるカテゴリ対応を意味するとは限りません。
また、完成品の本体は対応していても、外付け端子、電源アダプター、通信ポート、接続ケーブル側が弱点になる場合があります。
選定時には、接続位置、系統電圧、カテゴリ、想定サージ、保護装置、接地、周辺機器を一つの組み合わせとして確認します。
一部だけ高性能な部品へ置き換えても、最も弱い箇所が全体の耐性を決めることがあります。
リスク評価では、故障しにくさだけでなく、故障時に停止すると困る設備かどうかも判断材料になります。
人命や生産、安全設備に関わる用途では、専門家や設備設計者を交えた検討が安心です。
過電圧カテゴリの誤解と注意点
続いては過電圧カテゴリで起こりやすい誤解と注意点を確認していきます。
定格電圧だけで選べるという誤解
100V用、200V用という表示は、通常の電源電圧に対する適合を示す大切な情報です。
ただし、それだけでは瞬間的なサージへの耐性まで評価できません。
同じ定格電圧の製品でも、家庭用コンセントに接続する用途と、固定配線の制御盤に組み込む用途では、必要な仕様が異なることがあります。
定格電圧は通常時の適合、過電圧カテゴリは異常時を含む設置環境の適合を考える指標です。
この二つを分けて考えることで、仕様書の読み違いを減らせます。
カテゴリ番号だけで安全性を決める誤解
カテゴリIV対応という表現だけを見て、あらゆる条件で安全と判断することも適切ではありません。
実際には公称電圧、絶縁距離、設置高度、汚損度、湿度、接地、保護装置、接続方法など、複数の条件が性能へ影響します。
高いカテゴリの製品であっても、定められた使用条件を外れると、本来の性能を期待できない可能性があります。
反対に、低いカテゴリの機器でも、適切な保護回路と設置環境を整えることで、下流側の回路として安全に使えるケースがあります。
過電圧カテゴリは機器の強さを一言で表すラベルではありません。
電源系統内の位置と、そこで予想される過渡過電圧に対する適合性を表すための情報です。
現場条件を無視した評価の注意点
カタログ上の仕様が満たされていても、現場配線、接地工事、盤のレイアウトが適切でなければ、トラブルが起こることがあります。
たとえば、保護器から機器までの配線が長い、接地端子が共通で混雑している、電源線と通信線が長距離並走しているといった条件です。
また、古い設備では接地方式や配線経路が図面と一致していないこともあります。
改修工事や設備増設の前には、現地を確認し、既存の保護装置と新しい機器の仕様を照合することが重要です。
机上の定格確認と現場の施工確認を両立させることが、過電圧対策の品質を高めます。
過電圧カテゴリのまとめ
過電圧カテゴリは、電源系統内の設置場所に応じて、機器へ求められる過渡過電圧への耐性を考えるための区分です。
カテゴリIVは受電部付近、カテゴリIIIは固定配線や配電設備、カテゴリIIは一般コンセント接続機器、カテゴリIは保護された下流回路を主に想定します。
機器選定では、定格電圧だけではなく、公称電圧、過電圧カテゴリ、定格インパルス耐電圧、SPD、配線、接地を合わせて確認することが大切です。
雷やスイッチングによるサージは完全には避けられませんが、設置場所に合った機器と保護対策を選ぶことで、故障や停止のリスクを抑えやすくなります。
仕様書の数値に迷ったときは、対象回路の位置を整理し、適用規格と現場条件を確認するところから始めるとよいでしょう。
