過電圧保護とは?保護素子・保護装置の役割と原理を解説!(過電圧保護IC)

電子機器には、定格電圧を超える電圧が一瞬または継続的に加わることで、故障や誤動作に至るリスクがあります。

雷サージ、静電気、電源異常、誘導ノイズなど発生要因は多く、回路の小型化や高性能化に伴って対策の重要性は高まっています。

本記事では過電圧保護の基本から、保護素子、保護装置、過電圧保護ICの役割、選定時の確認事項までをわかりやすく解説します。

過電圧保護の意味と基本的な役割

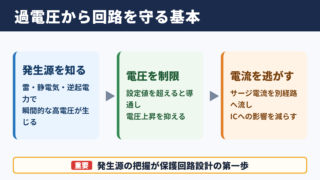

過電圧保護の意味と基本的な役割

それではまず過電圧保護について解説していきます。

過電圧が回路へ与える影響

過電圧保護とは、電子回路や接続機器に許容範囲を超える電圧が加わった際、そのエネルギーを逃がしたり電流を遮断したりして、部品の破壊を防ぐ仕組みです。

正常な動作電圧より高い電圧が入力されると、半導体の絶縁膜や接合部に大きな負担がかかり、劣化、発熱、短絡、断線などにつながります。

特にIC、マイコン、通信チップ、センサーは低電圧で動作する製品が多く、わずかな電圧変動でも影響を受ける場合があります。

過電圧は目に見えない現象ですが、機器寿命や安全性に直接関わる重要なリスクです。

過電圧には数マイクロ秒ほどで発生する急峻なサージもあれば、電源ユニットの異常などで数秒以上続く異常電圧もあります。

短時間であってもピーク電圧と電流が大きければ、回路は瞬時に損傷するおそれがあります。

過電圧対策では、単に高い電圧を下げるだけでは不十分です。

想定される異常電圧の大きさ、継続時間、侵入経路、機器の耐圧を把握し、適切な保護方法を組み合わせることが重要です。

過電圧保護で行う主な制御

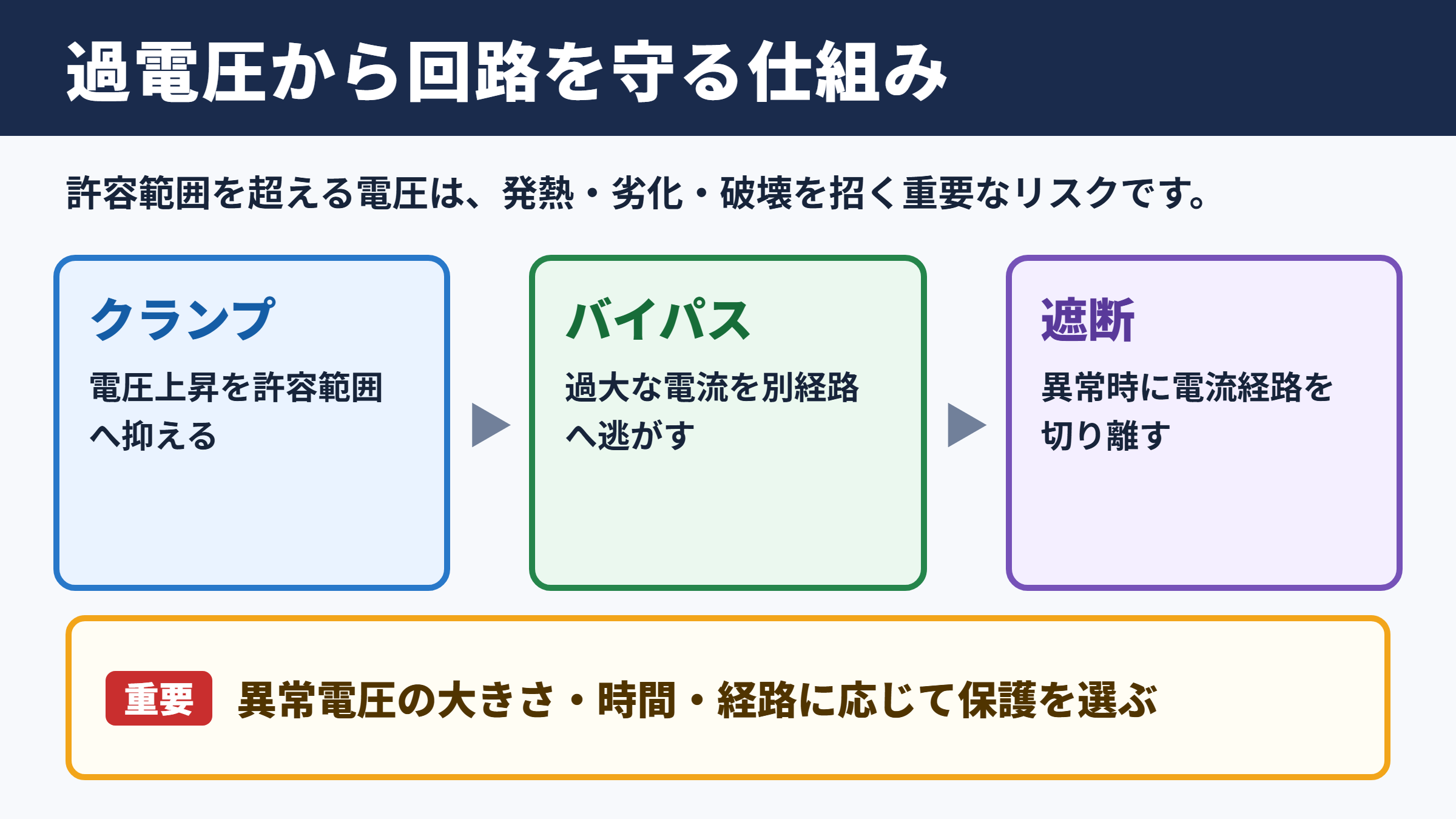

過電圧保護には、電圧を一定値以下に抑えるクランプ、異常電流を迂回させるバイパス、回路を切り離す遮断という代表的な方法があります。

クランプ方式では、保護素子が一定電圧を超えたタイミングで動作し、負荷側へ流れる電圧を許容範囲に近づけます。

バイパス方式では、過大な電流をグランド側などへ逃がし、繊細なICに到達するエネルギーを減らします。

遮断方式はヒューズ、電子ヒューズ、MOSFET、過電圧保護ICなどを用い、異常を検出した時点で電流経路を切る考え方です。

保護方法 主な動作 適した異常 代表例
クランプ 電圧上昇を抑制 短時間のサージ TVSダイオード
バイパス 電流を別経路へ逃がす ESDや雷サージ バリスタ
遮断 電流経路を開放 継続する異常電圧 保護IC、ヒューズ
制限 電流量を抑える 突入電流や過負荷 抵抗、PTC

保護対象ごとに異なる考え方

過電圧保護の対象は、AC電源入力、DC電源ライン、USBやLANなどの通信ポート、車載電源、センサー入力など多岐にわたります。

たとえばAC電源では雷や開閉サージへの耐性が必要になり、USB端子では静電気放電への高速な応答が求められます。

車載機器では、バッテリーの逆接続、ロードダンプ、クランキング時の電圧変動まで考慮しなければなりません。

同じ過電圧という言葉でも、発生環境によって必要な耐圧、応答速度、吸収エネルギーは変わります。

そのため、保護部品の定格だけを比較するのではなく、接続先の回路構成や製品の使用条件まで含めて検討することが欠かせません。

保護素子を搭載していても、配線が長い、接地が不適切、部品配置が悪いと、想定どおりの性能を出せない場合があります。

過電圧が発生する代表的な原因

続いては過電圧が生じる原因を確認していきます。

雷サージと誘導雷による電圧上昇

雷サージは、落雷によって発生する非常に大きな電圧変動です。

建物や電線への直撃雷だけでなく、近くへの落雷で生じる電磁誘導によっても、配電線や通信線に異常電圧が侵入します。

雷が発生した地点から離れていても、長いケーブルや屋外配線を経由してサージが入り込むことがあります。

そのため、屋外に接続される設備、監視カメラ、太陽光発電設備、通信機器などでは、雷対策を前提にした設計が重要になります。

雷サージは高電圧かつ大電流であるため、一般的な小信号用ダイオードだけでは十分に吸収できません。

用途に応じてバリスタ、ガスアレスタ、TVSダイオードなどを組み合わせ、段階的にエネルギーを低減させる方法が採用されます。

雷サージ対策の考え方は、入口で大きなエネルギーを受け止め、回路の近くで残留電圧をさらに抑える二段階構成です。

大容量の保護素子と高速応答の保護素子を役割分担させることで、実装しやすくなります。

静電気放電と通信ポートの損傷

静電気放電は、人の指先や衣服に蓄えられた電気が、コネクターや金属部に触れた瞬間に放出される現象です。

人体には数千ボルト以上の静電気が帯電することもあり、人体にはほとんど感じない程度でも、微細な半導体には深刻な影響を与える可能性があります。

USB、HDMI、LAN、RS485、CAN、アンテナ端子など、利用者が触れる外部端子では特に注意が必要です。

静電気対策では、低いクランプ電圧と非常に速い応答性能の両方が求められます。

ESD保護用のTVSダイオードアレイは、複数の信号線をまとめて保護しやすく、高速通信の特性を損ねにくい製品もあります。

ただし、寄生容量が大きい素子を高速信号ラインへ使用すると、信号品質が低下することがあるため、容量値の確認が重要です。

電源異常とスイッチングによるサージ

電源アダプターの故障、誤った電源の接続、負荷の急変、モーターやリレーの遮断なども過電圧の原因です。

コイルやモーターは電流を急に止めようとすると逆起電力を発生させるため、スイッチやトランジスタの両端に高い電圧が現れることがあります。

この現象はインダクティブキックバックとも呼ばれ、リレー駆動回路、ソレノイド、ファン、DCモーターを扱う回路で頻繁に検討されます。

フライホイールダイオード、RCスナバ、TVSダイオードを適切に配置すると、スイッチング素子への負担を減らせます。

DC入力機器では、定格12Vの製品へ24Vアダプターを誤接続するといった人的な要因も見逃せません。

誤接続への備えは、現場で起こり得る操作を想定した実用的な過電圧保護といえるでしょう。

保護素子の種類と動作原理

続いては代表的な保護素子の特徴を確認していきます。

TVSダイオードによる高速クランプ

TVSダイオードは、過渡電圧抑制用ダイオードとも呼ばれる保護素子です。

通常時はほとんど電流を流さず、一定の電圧を超えると急激に導通して、サージ電流を逃がします。

応答が非常に速いため、静電気や高速のサージから半導体を保護する用途に向いています。

ユニディレクショナル型は一方向の電圧保護に適し、バイディレクショナル型は交流信号や正負に振れる信号線で使いやすい構成です。

TVSダイオードを選ぶ際は、スタンドオフ電圧、ブレークダウン電圧、クランプ電圧、ピークパルス電力を確認します。

スタンドオフ電圧は通常動作時に素子が導通しないための目安であり、保護するラインの最大常用電圧より余裕を持たせる必要があります。

保護対象の最大動作電圧をVmax、TVSのスタンドオフ電圧をVRWMとすると、基本的にはVRWMがVmax以上となるように選定します。

一方でVRWMを高くしすぎるとクランプ開始も高くなり、ICの耐圧を超えるおそれがあるため、両者のバランスが必要です。

バリスタとガスアレスタの吸収性能

バリスタは、電圧が高くなるほど抵抗値が低下する非線形抵抗素子です。

MOVとも呼ばれる酸化亜鉛バリスタは、比較的大きなサージエネルギーを吸収できるため、AC電源入力や電源ラインで広く使用されています。

一方、繰り返し大きなサージを受けると劣化し、漏れ電流の増加や保護性能の低下につながる可能性があります。

保守が難しい機器では、劣化時の安全性も考慮し、ヒューズや熱保護機構との組み合わせが検討されます。

ガスアレスタは内部の放電を利用して大電流を逃がす部品です。

雷サージのようにエネルギーが非常に大きいケースで有効ですが、動作開始までの応答や残留電圧を考慮して、TVSダイオードなどと併用されることがあります。

大きなサージを受け止める素子と、低い電圧に素早く抑える素子を分ける発想が、堅実な保護設計につながります。

ツェナーダイオードと保護回路の使い分け

ツェナーダイオードは、逆方向電圧が一定値を超えると電流を流す性質を持ち、基準電圧の生成や小規模な電圧クランプに使われます。

小さな電力の保護には便利ですが、大きなサージエネルギーを受ける用途では、TVSダイオードやバリスタのほうが適している場合があります。

保護素子は名称だけで選ばず、許容パルス電力、熱設計、繰り返し耐性、実装スペース、コストまで比較することが大切です。

保護素子 強み 注意点 主な用途
TVSダイオード 高速応答と低いクランプ 許容エネルギーの確認 通信線、DC電源
バリスタ サージ吸収能力 経年劣化への配慮 AC入力、電源線
ガスアレスタ 大電流への耐性 残留電圧の対策 屋外通信線
ツェナーダイオード 小型で扱いやすい 大電力用途には不向き 低電力回路

過電圧保護装置と保護回路の構成

続いては過電圧保護装置の構成を確認していきます。

保護装置における段階的な防御

過電圧保護装置は、異常電圧を検知して機器を守るための装置や回路の総称です。

電源盤に設置するサージ防護デバイス、基板に実装する保護回路、ケーブルに設置する保護ユニットなど、設置場所と用途によって形態が異なります。

大規模な設備では、建物の引込口、分電盤、機器の近くというように、複数の箇所で保護を行うことがあります。

これは一つの保護装置だけに全負担をかけず、サージエネルギーを段階的に減らすためです。

保護装置は、保護素子そのものだけで性能が決まるわけではありません。

配線長、接地線の取り回し、接続部のインピーダンス、設置位置によって残留電圧が変化するため、施工と基板レイアウトも保護性能の一部です。

ヒューズと電子ヒューズによる遮断

ヒューズは、過大な電流が流れた際に内部エレメントを溶断し、回路を切り離す保護部品です。

一度動作すると交換が必要になるタイプが一般的ですが、確実に回路を遮断できる点が大きな特徴です。

過電圧が原因でも、保護素子が導通して大電流が流れる設計では、ヒューズが最後の安全対策として機能します。

電子ヒューズは、MOSFETと制御回路を用いて過電流や過電圧を検出し、電流を高速に遮断または制限する仕組みです。

復帰機能を持つ製品もあり、保守性を高めたい機器や、異常状態を監視したい装置で採用されます。

クランプだけでは異常電圧が長く続く場合に熱的な限界があるため、遮断機能を組み合わせる意義があります。

逆接続保護との組み合わせ

DC電源を使う機器では、過電圧保護に加えて逆接続保護も重要です。

電源のプラスとマイナスを逆に接続すると、ICや電解コンデンサーが破損するおそれがあります。

一般的な方法としては直列ダイオードを入れる方式、MOSFETを利用して電圧降下を抑える方式、保護ICで逆接続と過電圧をまとめて監視する方式があります。

バッテリー駆動製品や車載機器では、逆接続、過電圧、サージ、過電流をまとめて考える必要があります。

保護回路を追加すると部品点数は増えますが、製品故障、修理費用、停止損失、安全上の問題を抑える効果が期待できます。

特に外部電源を利用者が接続する製品では、想定外のアダプター使用まで視野に入れた設計が安心です。

過電圧保護ICの役割と選定基準

続いては過電圧保護ICの役割を確認していきます。

過電圧保護ICによる電圧監視

過電圧保護ICは、入力電圧を監視し、設定したしきい値を超えた場合にMOSFETなどを制御して負荷側への給電を止めるICです。

保護ダイオードのように電圧を吸収するのではなく、異常な電源を切り離すことに重点を置く製品が多い点が特徴です。

スマートフォン周辺機器、USB給電機器、産業用制御装置、バッテリー機器などで活用されています。

入力電圧が正常範囲へ戻った後に自動復帰するタイプもあり、利用者がヒューズを交換できない機器に適しています。

過電圧保護ICは、継続する異常電圧から下流回路を守りたい場合に有効な選択肢です。

ただし、雷サージのような極めて高速で大きなパルスをIC単独で受け止める設計は難しいため、前段にTVSダイオードなどを置く構成がよく採用されます。

しきい値と応答時間の確認

選定時には、過電圧検出しきい値、許容入力電圧、応答時間、MOSFET内蔵か外付けか、復帰条件などを確認します。

しきい値が低すぎると正常な電源変動でも遮断しやすくなり、高すぎると保護対象の耐圧を超える可能性があります。

電源の公差、立ち上がり時の変動、負荷変動、温度変化を考慮し、正常動作時に不要な遮断が起きない値を設定します。

たとえば5V系の回路で入力電圧が最大5.25Vまで変動する場合、保護ICの遮断しきい値を5.3V付近にすると誤動作しやすい可能性があります。

保護対象の耐圧と電源の変動幅を確認し、十分な余裕を持つしきい値を検討します。

MOSFET内蔵型と外付け型の違い

MOSFET内蔵型の過電圧保護ICは、部品点数を抑えやすく、小型基板に実装しやすいことがメリットです。

一方で、許容電流や放熱性能は内蔵MOSFETの仕様に左右されます。

外付けMOSFET型は、必要な電流容量やオン抵抗に合わせて部品を選べるため、大電流用途や熱対策を重視する用途に向いています。

設計の自由度が高い反面、ゲート制御、逆流防止、レイアウトなどを含めた検討が必要です。

確認項目 確認する理由 見落としやすい点
最大入力電圧 異常時の耐性を判断 一時的なサージ電圧
検出しきい値 遮断開始電圧を決定 電源の許容変動
応答時間 下流ICへの影響を評価 前段保護との役割分担
許容電流 通常運転時の発熱を確認 突入電流
復帰方式 停止後の挙動を決定 自動復帰時の再異常

過電圧保護の設計と実装時の注意点

続いては設計と実装における注意点を確認していきます。

クランプ電圧と部品耐圧の関係

保護回路では、保護素子の定格電圧だけでなく、サージ発生時のクランプ電圧を必ず確認します。

TVSダイオードは動作開始後も電流量に応じて端子電圧が上がるため、カタログ上のブレークダウン電圧だけでは安全性を判断できません。

ピークサージ電流でのクランプ電圧が、保護対象となるICやコンデンサー、MOSFETの絶対最大定格を下回るかを確認する必要があります。

守る側の耐圧より、実際のクランプ電圧が低いことが重要です。

また、部品の絶対最大定格付近で常に設計するのではなく、温度、ばらつき、経年変化を見込んだ余裕を持たせることが望ましいでしょう。

保護素子の定格は理想条件で示されることもあるため、実使用環境に近い条件で評価する姿勢が大切です。

基板レイアウトとグランドの重要性

高速なサージに対しては、基板配線のインダクタンスが無視できません。

保護素子からグランドまでの配線が長いと、その配線自体に電圧が発生し、保護対象へ高い残留電圧が伝わる場合があります。

TVSダイオードはコネクターの近くに配置し、グランドへの経路を短く太くすることが基本です。

信号線を保護素子へ引き回した後にICへ向かわせることで、外部から侵入したサージを早い段階で逃がしやすくなります。

保護素子を回路図へ追加しただけでは、十分な過電圧保護になりません。

コネクター、保護素子、グランド、保護対象ICの物理的な配置順序まで確認することが、実装での大切なポイントです。

試験規格と評価方法

製品によっては、静電気耐性、サージ耐性、ファストトランジェント耐性などの試験が求められます。

試験では規格で定められた波形や印加条件を用い、機器が故障しないか、誤動作しないか、復帰できるかを確認します。

試験後に電源が入るだけでは不十分であり、通信品質、計測精度、データ保持、消費電流なども確認する必要があります。

保護性能は部品表だけでは判断できず、完成品での評価によって初めて確認できます。

想定する使用環境が厳しい場合は、初期試作の段階からサージ試験やESD試験を行うと、基板修正の手戻りを減らしやすくなります。

量産前に余裕のある設計へ仕上げることが、安定した品質につながります。

過電圧保護のまとめ

過電圧保護とは、雷サージ、静電気、電源異常、誘導ノイズなどによって発生する異常電圧から、電子回路や機器を守るための重要な仕組みです。

TVSダイオードは高速なクランプに、バリスタやガスアレスタは大きなサージエネルギーへの対策に役立ちます。

継続する異常電圧には、ヒューズ、電子ヒューズ、過電圧保護ICによる遮断機能が有効です。

保護素子、保護装置、過電圧保護ICは、それぞれ得意とする異常条件が異なります。

想定する電圧、電流、サージ波形、接続環境、保護対象の耐圧を整理し、複数の対策を適切に組み合わせることが重要でしょう。

さらに、クランプ電圧、配線長、グランド設計、試験評価まで確認することで、実使用時に信頼できる過電圧保護へ近づけられます。
