電気分解や燃料電池、めっき、腐食防食などを学ぶ際に、水素過電圧という言葉に出会うことがあります。
理論上は反応できるはずなのに、実際にはより大きな電圧が必要になる現象を理解するうえで、過電圧は欠かせない考え方です。
とくに水素発生反応は、電極材料や溶液の濃度、表面状態によって進み方が大きく変わります。
本記事では水素過電圧の意味、発生原理、濃度過電圧、酸素過電圧との違いを、電気化学の基礎から順に解説します。

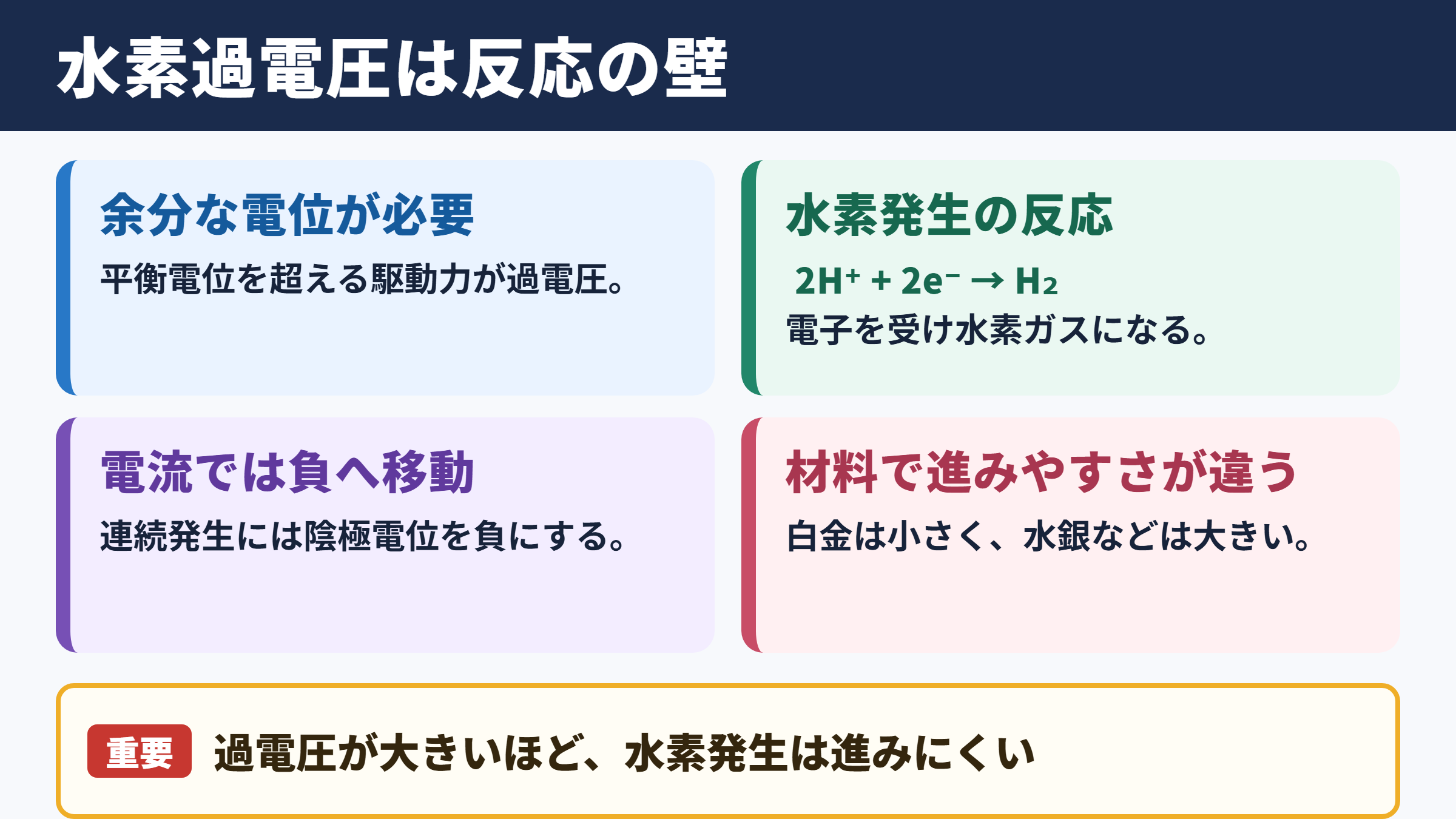

水素過電圧の意味と電気化学反応
それではまず水素過電圧の意味と、電気化学反応における位置づけについて解説していきます。
理論電位を超えて必要となる電圧
水素過電圧とは、水素イオンや水が還元されて水素ガスになる反応を実際に進めるために、理論上の平衡電位よりも余分に必要となる電位差のことです。
平衡状態では、水素発生反応と逆向きの水素酸化反応が釣り合っています。
しかし、電流を流して水素を連続的に発生させようとすると、電極表面で反応を始めるための抵抗や物質移動の遅れが現れます。
この余分な駆動力が過電圧です。
酸性水溶液では、代表的な陰極反応を次のように表せます。
2H+ ＋ 2e− → H2
水素イオンが電子を受け取り、水素分子として電極表面から離れる反応です。
標準状態における水素電極の電位は、標準水素電極を基準として0 Vと定められています。
ただし、これは反応が平衡にある条件での値です。
実用的な電気分解では電流密度を持たせるため、陰極電位をさらに負の方向へ移動させる必要があります。
水素過電圧が示す反応の進みにくさ
水素過電圧が大きい電極では、水素発生を起こすために大きな電圧を与えなければなりません。
反対に、水素過電圧が小さい電極では、比較的小さな余分の電位で水素が発生します。
白金は水素発生反応を進めやすく、一般に水素過電圧が小さい材料として知られています。
一方で、水銀、鉛、亜鉛などは水素発生が起こりにくく、水素過電圧が大きくなりやすい電極材料です。
この差は単に電気抵抗の大小だけで決まるものではありません。
電極表面に水素原子が吸着する強さ、水素原子同士が結び付く過程、水素分子が表面から離脱する過程などが関係します。
そのため、同じ電圧を印加しても、電極材料を変えるだけで発生する水素量や副反応の起こりやすさが変化します。
平衡電位と実際の電極電位の関係
過電圧は、実際に観測される電極電位と、熱力学的に求められる平衡電位との差として扱われます。
陰極で水素を発生させる場合、実際の電位は平衡電位より負側へずれます。
このずれの大きさを絶対値で示し、水素発生に必要な余分の電位として説明することが一般的です。
過電圧 η ＝ 実際の電極電位 E − 平衡電位 Eeq
陰極反応では符号の扱いに注意し、実務では必要な追加電圧の大きさとして評価します。
ここで大切なのは、平衡電位と過電圧を混同しないことです。
平衡電位は反応物と生成物の濃度、温度、圧力などから決まる熱力学的な値です。
対して過電圧は、反応速度や電極表面、拡散といった速度論的な要因を含む値になります。
水素過電圧は理論値の誤差ではなく、現実の反応速度を確保するために必要となる追加の電位です。
電気分解装置や電池の性能を考えるときは、平衡電位と実測電位の両方を確認する必要があります。
水素発生反応における発生原理
続いては水素が電極上で発生する原理と、反応段階を確認していきます。
水素イオンの放電と吸着水素
酸性の電解液では、水素イオンが陰極へ移動し、電極から電子を受け取ります。
このとき、ただちに水素ガスになるとは限りません。
まず電極表面に吸着した水素原子が生じると考えられています。
H+ ＋ e− → Hads
Hads は、電極表面に吸着した水素原子を表します。
この電子移動の段階は、ボルマー反応と呼ばれます。
電極表面が水素原子を適度に保持できるかどうかは、反応性を決める重要な条件です。
吸着が弱すぎる場合、水素原子は反応に必要な時間だけ表面にとどまりにくくなります。
逆に吸着が強すぎる場合は、表面から水素が離れにくくなり、活性点がふさがれることもあります。
この絶妙なバランスが、触媒としての電極材料の性能につながります。
水素分子の生成経路
吸着水素ができた後、水素分子へ進む経路には複数の考え方があります。
一つは、吸着水素原子が二つ結合して水素分子となる経路です。
これはターフェル反応と呼ばれます。
もう一つは、吸着水素がさらに水素イオンと電子を受け取り、水素分子になる経路です。
こちらはヘイロフスキー反応として知られています。
どの段階が遅いかによって、水素過電圧の大きさや電流密度と電位の関係が変わります。
たとえば電子移動そのものが遅いなら、電位をより大きく変化させて反応を促進する必要があります。
一方で水素分子の結合や離脱が遅い場合は、表面状態の改善や触媒の選定が有効になるでしょう。
水素発生反応は一段階の反応ではなく、複数の素過程が連続する反応として捉えることが重要です。
アルカリ性水溶液での水の還元
アルカリ性の水溶液では、水素イオンの濃度が低いため、主に水分子が電子を受け取って水素を発生させます。
代表的な陰極反応は次の式です。
2H2O ＋ 2e− → H2 ＋ 2OH−
水の解離、電子移動、吸着水素の生成が関係するため、酸性条件とは異なる反応性を示します。
アルカリ水電解では、ニッケル系材料などが陰極触媒として利用される例があります。
水を分解して水素を作る段階が遅くなると、同じ電流を流すために必要な電圧が増えます。
電解液の種類、温度、電極の表面構造を適切に設計することが、エネルギー損失の低減につながります。
酸性条件では水素イオン、アルカリ性条件では水分子が主な反応物になります。
この違いを押さえると、電解液によって水素過電圧が変わる理由を理解しやすくなります。
活性化過電圧と電極材料の特性
続いては活性化過電圧と、電極材料による違いを確認していきます。
活性化過電圧が生じる理由
活性化過電圧とは、電極反応を開始し、一定の速度で進めるために必要なエネルギー障壁に由来する過電圧です。
反応物が電極に近づき、電子を受け渡しし、生成物へ変化するには、越えるべきエネルギーの壁があります。
この壁が高いほど、反応速度を上げるために大きな電位差が必要になります。
水素発生では、電極材料と水素中間体との相互作用が活性化過電圧に強く影響します。
表面が酸化物や不純物で覆われている場合も、電子移動が妨げられ、必要な過電圧が増えることがあります。
電極を研磨した直後と、長時間使用した後で反応性が異なることがあるのは、このような表面状態の変化も一因です。
白金と卑金属に見られる反応性の差
白金は水素の吸着と脱離のバランスがよく、水素発生反応に対する触媒活性が高い材料です。
そのため、少ない過電圧でも大きな電流を得やすい特徴があります。
ただし白金は高価であり、資源量やコストの課題もあります。
実用装置では、ニッケル、モリブデン、コバルト、鉄系材料や、それらを組み合わせた合金、表面処理電極などが研究されています。
亜鉛や鉛のように水素過電圧が大きい材料は、水素発生を抑えたい電析やめっきの場面で役立つことがあります。
つまり、水素過電圧は小さければ常に良いというものではありません。
目的が水素製造なのか、金属析出の選択性向上なのかによって、望ましい電極特性は変わります。
| 電極材料の例 | 水素発生の傾向 | 主な特徴 | 利用を考える場面 |
|---|---|---|---|
| 白金 | 起こりやすい | 水素過電圧が小さく、高い触媒活性 | 基準電極、燃料電池、研究用触媒 |
| ニッケル | 比較的起こりやすい | 耐アルカリ性に優れ、実用性が高い | アルカリ水電解の陰極 |
| 鉄 | 条件により変化 | 腐食や表面酸化の影響を受けやすい | 腐食評価、材料研究 |
| 亜鉛 | 起こりにくい傾向 | 比較的大きな水素過電圧を示す | 電析、犠牲防食、電気化学実験 |
| 鉛 | 起こりにくい傾向 | 水素発生を抑えやすい場合がある | 一部の電解プロセス |
電流密度とターフェル式の考え方
電流密度を上げると、単位面積あたりで進めるべき反応量が増えます。
そのため多くの場合、水素発生反応を速く進めるには、より大きな活性化過電圧が必要です。
一定の条件では、過電圧と電流密度の対数の間に直線的な関係が見られることがあります。
これを表すのがターフェル式です。
η ＝ a ＋ b log i
η は過電圧、i は電流密度、a と b は電極反応や温度などで変わる定数です。
ターフェルプロットを作成すると、どの領域で活性化過電圧が支配的かを検討できます。
ただし、広い電流密度範囲で単純な直線が常に成立するわけではありません。
高電流密度では濃度過電圧や気泡の付着、溶液抵抗による電圧損失も加わるため、測定結果を一つの原因だけで判断しないことが大切です。
濃度過電圧と物質移動の影響
続いては濃度過電圧の仕組みと、電解液中の物質移動を確認していきます。
電極表面で起こる濃度変化
濃度過電圧とは、電極反応によって電極表面近くの反応物や生成物の濃度が変化し、バルク溶液との濃度差が生じることで発生する過電圧です。
水素発生では、酸性溶液中の水素イオンが電極表面で急速に消費されると、表面近傍の水素イオン濃度が低下します。
溶液の奥から水素イオンが十分な速さで補給されなければ、反応を維持しにくくなります。
この状態で同じ電流密度を流そうとすると、より大きな電位の変化が必要です。
それが濃度過電圧です。
濃度過電圧は、触媒自体の反応性ではなく、反応物を運ぶ速さにも大きく左右されます。
したがって、電極材料が同じでも、攪拌の有無や流速、電極形状によって観測値が変わる場合があります。
拡散層と限界電流密度
電極表面の近くには、濃度がバルク溶液と異なる領域ができます。
この領域は拡散層と呼ばれます。
反応物は主に拡散によって拡散層を通過し、電極表面へ供給されます。
電流密度を増やし続けると、やがて電極表面の反応物濃度が極めて低くなります。
このとき、物質移動で供給できる最大速度に対応する電流を限界電流と呼びます。
限界電流密度に近づくほど、濃度過電圧は急激に大きくなりやすい傾向があります。
水素発生の系では、水素イオンの供給だけでなく、発生した気泡が電極表面を覆うことも問題になります。
気泡が活性表面を覆えば、実質的な反応面積が減少し、局所的な電流密度が上がります。
結果として、濃度過電圧や他の損失が増える可能性があります。
攪拌と温度による低減方法
濃度過電圧を小さくする方法として、電解液を攪拌する、流通させる、電極を回転させるといった工夫があります。
これらの操作により拡散層が薄くなり、反応物が電極表面へ届きやすくなります。
電解液の濃度を適正化することも重要です。
酸性電解液で水素イオン濃度を高めれば、条件によっては表面での枯渇を抑えやすくなります。
また、温度を上げると拡散係数や反応速度が変わり、過電圧の低下につながることがあります。
ただし高温化は材料の劣化、蒸発、安全対策などに影響するため、装置全体として検討する必要があります。
濃度過電圧は、電極触媒だけを改善しても解決しない場合があります。
電解液の循環、気泡の排出、電極間距離、流路設計まで含めて最適化することが重要です。
酸素過電圧との違いと電解における役割
続いては酸素過電圧との違いと、電気分解における影響を確認していきます。
陽極で起こる酸素発生反応
水の電気分解では、陰極で水素が発生する一方、陽極では酸素が発生します。
酸性条件での酸素発生反応は、次のように表せます。
2H2O → O2 ＋ 4H+ ＋ 4e−
酸素発生は複数の電子移動を伴う複雑な反応であり、大きな過電圧を必要としやすい反応です。
酸素過電圧とは、この酸素発生反応を実際に進めるために必要な余分の電位です。
水素過電圧が主に陰極側の課題であるのに対し、酸素過電圧は陽極側の課題になります。
水電解装置の運転電圧は、理論分解電圧に水素過電圧、酸素過電圧、溶液抵抗による損失などが加わって決まります。
水素過電圧と酸素過電圧の比較
水素発生反応と酸素発生反応は、どちらも気体を生じる電極反応ですが、必要な触媒や反応機構は異なります。
酸素発生反応は四電子反応であり、反応中間体も多いため、一般に反応速度を上げにくい側面があります。
水素発生では白金族触媒が高い活性を示しますが、酸素発生ではイリジウム酸化物、ルテニウム酸化物、ニッケル鉄系酸化物などが用途に応じて検討されます。
| 比較項目 | 水素過電圧 | 酸素過電圧 |
|---|---|---|
| 主な発生場所 | 陰極 | 陽極 |
| 代表的な生成物 | 水素ガス H2 | 酸素ガス O2 |
| 主な反応物 | 水素イオンまたは水 | 水または水酸化物イオン |
| 重要な要因 | 水素吸着、電子移動、気泡離脱 | 多電子反応、中間体吸着、触媒酸化状態 |
| 性能改善の方向 | 水素発生触媒、表面積、物質移動 | 酸素発生触媒、耐久性、導電性 |
電槽電圧とエネルギー効率
電気分解に必要な電槽電圧は、単純に理論分解電圧だけで決まりません。
実際には陰極と陽極の過電圧、電解液や隔膜の抵抗、配線や接触部の損失が積み重なります。
そのため、片方の電極だけを高性能化しても、装置全体の消費電力が期待ほど下がらないことがあります。
水素過電圧と酸素過電圧を合わせて低減することが、水電解の高効率化に直結します。
ただし、過電圧を低くする触媒には、耐久性や希少金属の使用量という課題もあります。
長期間の運転では、初期性能だけでなく、触媒の溶出、電極の腐食、気泡による表面変化まで評価する視点が必要です。
電解装置の省エネルギー化では、陰極の水素過電圧、陽極の酸素過電圧、抵抗損失を分けて把握することが基本です。
損失の内訳を測定すれば、優先して改善すべき箇所を判断しやすくなります。
水素過電圧の測定方法と実務上の注意点
続いては水素過電圧の測定方法と、データを評価する際の注意点を確認していきます。
三電極法による電位測定
水素過電圧を正確に評価するには、三電極法を用いることが一般的です。
測定対象となる作用極、安定した電位を示す参照電極、電流を担う対極を分けて配置します。
作用極の電位を参照電極に対して測ることで、反応時の電極電位を把握できます。
参照電極には、銀塩化銀電極や飽和カロメル電極などが使われることがあります。
ただし、測定値を標準水素電極基準へ換算する際は、電解液の種類や温度、参照電極の電位を正しく扱う必要があります。
参照電極の位置が作用極から遠すぎると、溶液抵抗による電圧降下が測定値に含まれやすくなります。
オーム損失と過電圧の切り分け
測定された電位差には、真の電極反応による過電圧だけでなく、溶液抵抗に起因する電圧降下が含まれることがあります。
この損失は一般に iR 損失と呼ばれます。
電流が大きく、電極間距離が長く、電解液の導電率が低い条件では、iR 損失は無視できません。
過電圧を議論する際には、可能であれば抵抗補正を行い、活性化過電圧や濃度過電圧と区別します。
また、気泡が多く発生すると電解液中の実効抵抗が上がり、電圧の変動が大きくなることもあります。
観測電圧をそのまま水素過電圧と見なさないことが、信頼できる解析の出発点です。
再現性を高めるための条件管理
水素過電圧は、電極の材質だけでなく、表面粗さ、前処理、温度、電解液濃度、攪拌条件によって変わります。
実験前には、電極の洗浄方法や研磨条件をそろえることが大切です。
電流密度は電極の幾何学面積で整理されることが多いですが、多孔質電極や粗面電極では実際の表面積との差も意識する必要があります。
測定開始直後は表面状態が安定していない場合があるため、一定時間の予備電解を行うケースもあります。
温度やガス雰囲気を記録し、同じ条件で繰り返し測定すれば、材料間の違いを比較しやすくなります。
電極反応のデータは条件とセットで扱うことで、実験結果の意味が明確になります。
水素過電圧と濃度過電圧のまとめ
水素過電圧は、水素発生反応を実際に進めるため、平衡電位に加えて必要となる電位差です。
その大きさは、電極材料の触媒活性、吸着水素の反応、表面状態、電流密度などによって変化します。
活性化過電圧は反応のエネルギー障壁に関係し、濃度過電圧は電極表面への反応物供給や生成物の排出に関係します。
特に高電流密度で運転する場合は、水素イオンや水の供給、気泡の離脱、電解液の攪拌が性能を左右します。
また、水の電気分解では陰極側の水素過電圧だけでなく、陽極側の酸素過電圧も重要です。
両者と抵抗損失を総合的に抑えることが、水素製造の省エネルギー化につながるでしょう。
電極反応を理解するときは、理論電位だけではなく、実際の反応速度と物質移動まで含めて考えることが大切です。
