パルス幅変調とは？仕組みと役割も！（PWM：デューティサイクル：制御：モーター駆動など）
パルス幅変調は、電気を細かくオンとオフに切り替えながら、機器へ渡す平均的な電力を調整する技術です。
家電、車載機器、LED照明、ファン、工作用のマイコンまで幅広く使われており、電子制御を理解するうえで欠かせない基礎といえるでしょう。
この記事ではPWMの意味、デューティサイクルの考え方、モーター駆動で果たす役割、設計時の注意点までを順に整理します。

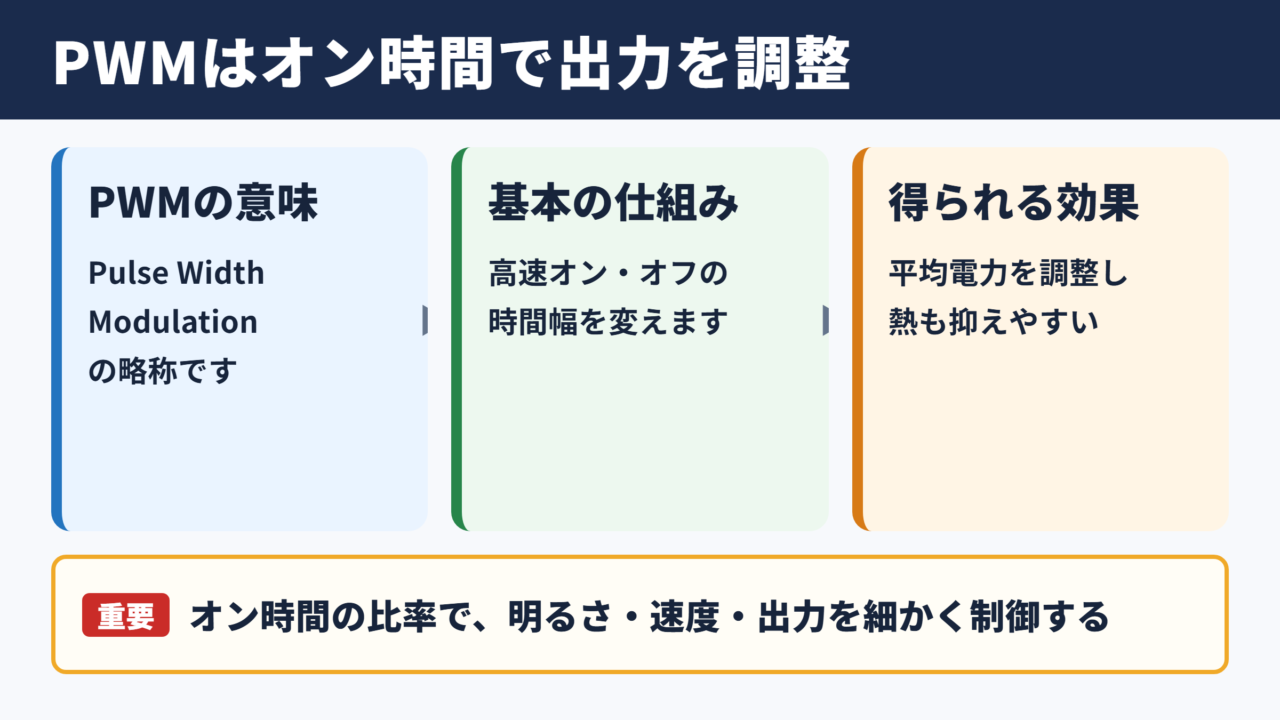

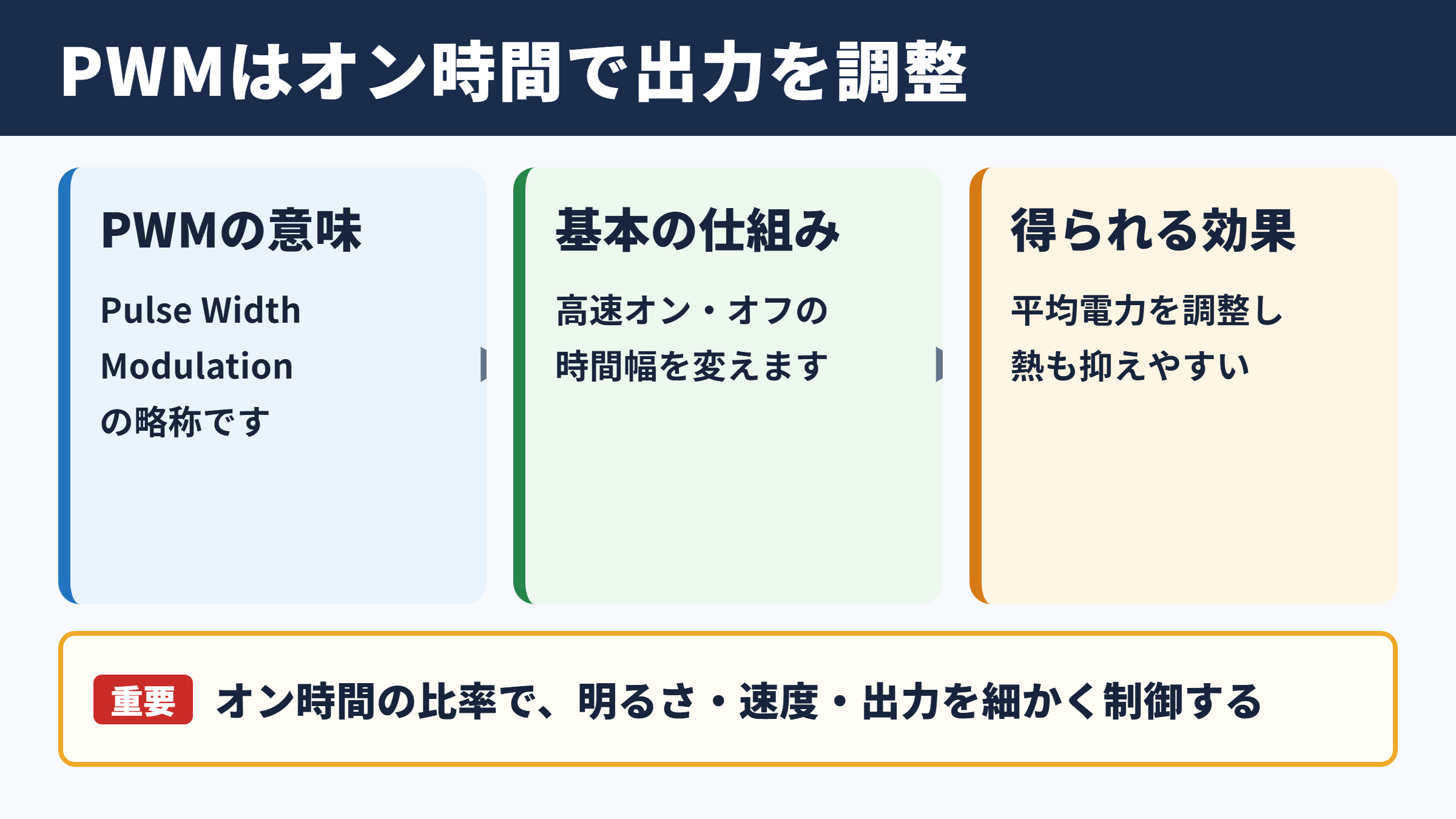

パルス幅変調の意味と基本的な役割
それではまずパルス幅変調の意味と基本的な役割について解説していきます。
PWMという名称が示す動作
パルス幅変調は、英語のPulse Width Modulationを略したPWMのことです。
Pulseは電気信号の短い波、Widthは幅、Modulationは変調を表しており、パルス信号がオンになっている時間の幅を変える制御方法と考えると理解しやすくなります。
電源を完全に入れ続ける、あるいは完全に切り続けるだけでは、細かな出力調整は難しいものです。
そこで一定の周期で高速にオンとオフを繰り返し、オンの時間を長くしたり短くしたりして、負荷が受け取る平均電力を調整します。
例えばLEDを人の目ではほぼ見分けられない速さで点滅させ、点灯時間の比率を増やせば明るく見えます。
反対に点灯時間を減らせば、消費電力を抑えながら暗く見せることが可能です。
電圧を下げる方法との違い
出力を弱める方法として、電圧そのものを下げるやり方を思い浮かべる方もいるでしょう。
ただし、抵抗やリニア方式で電圧を落とす場合、余ったエネルギーは熱として失われやすくなります。
PWMではスイッチング素子を主にオンかオフの状態で動かすため、途中の状態で熱を発生させ続ける制御と比べ、高効率になりやすい点が大きな特徴です。
もちろん、実際にはトランジスタのスイッチング損失、配線抵抗、モーターやコイルの損失があるため、損失がゼロになるわけではありません。
それでも大きな電力を扱う用途では、熱を抑えやすい制御方式としてPWMが選ばれる場面が多くあります。
身近な機器で使われる場面
PWMは専門的な装置だけの技術ではありません。
パソコンの冷却ファン、エアコンの送風機、電動工具、プリンター、スマートフォンの振動機構、電気自動車の駆動回路など、速度や明るさ、出力を調整する製品に広く組み込まれています。
マイコンの出力端子からPWM信号を生成し、トランジスタやMOSFETを介して負荷を動かす構成も一般的です。
小型の電子工作ではLEDの調光に使われ、産業分野ではポンプの流量調整やサーボモーターの制御にも応用されます。
PWMの役割は、単純なオンオフ制御ではなく、オンの時間比率を利用して出力を滑らかに見せることです。
効率、応答性、制御のしやすさを両立しやすいため、現代の電子機器で重要な位置を占めています。
デューティサイクルと周波数の関係
続いてはデューティサイクルと周波数の関係を確認していきます。
デューティサイクルの考え方
デューティサイクルとは、1周期のうち信号がオンになっている時間の割合です。
一般にパーセントで表し、50パーセントなら1周期の半分だけオン、残り半分はオフとなります。
デューティサイクルが高いほど、負荷へ供給される平均電力は大きくなる傾向です。
デューティサイクルの基本式は、オン時間を周期で割り、100を掛けたものです。
デューティサイクル ＝ オン時間 ÷ 周期 × 100
オン時間が2ミリ秒、周期が10ミリ秒なら、デューティサイクルは20パーセントになります。
ただし、平均電圧と実際の動きが完全に比例するとは限りません。
モーターの摩擦、負荷の重さ、電源電圧、制御回路の損失などが影響するため、実機での確認が重要です。
周波数が与える影響
PWM周波数は、オンとオフを1秒間に何回繰り返すかを示す値です。
周波数が低すぎると、LEDのちらつき、モーターの脈動、耳障りな作動音が発生しやすくなります。
一方で周波数を高くしすぎると、スイッチング回数が増え、MOSFETやドライバ回路の損失が増加することがあります。
デューティサイクルは出力の大きさに関わり、周波数は動作の滑らかさや損失に関わるという整理が実用的です。
用途によって適した周波数は異なります。
LED調光では人の目にちらつきを感じさせにくい値が必要になり、モーターでは騒音、トルク、ドライバの仕様を踏まえた選定が求められます。
平均電圧と実効的な出力
理想的な直流電源と抵抗負荷を前提にすると、PWMの平均電圧は電源電圧とデューティサイクルを掛け合わせて考えられます。
平均電圧の目安は次のように表せます。
平均電圧 ＝ 電源電圧 × デューティサイクル
12ボルトの電源でデューティサイクルが25パーセントなら、平均電圧の目安は3ボルトです。
ただし、この式はPWMの電圧波形そのものが3ボルトになるという意味ではありません。
実際には12ボルトと0ボルトの切り替えが繰り返され、負荷側の応答や測定方法によって見える値が変わります。
コイルを含むモーターやインダクタでは、電流が急にゼロへ変化しにくいため、平均値だけでなく電流波形も確認すると安心です。
モーター駆動におけるPWM制御
続いてはモーター駆動におけるPWM制御を確認していきます。
回転数を調整する仕組み
DCモーターへ連続的に電力を供給すると、電源電圧や負荷条件に応じた回転数で回ります。
ここでPWMを使い、オン時間の比率を変えると、モーターに流れる平均的な電流や供給エネルギーを調整できます。
その結果として回転数を変えられるため、ファンの風量調節や車輪の速度制御に利用されます。
低いデューティサイクルでは回転が弱くなり、高いデューティサイクルでは回転が強くなるというイメージです。
ただし、始動時には静止摩擦を超える力が必要です。
そのため、低いデューティサイクルでは回り始めず、一定値を超えた瞬間に回転する場合があります。
トルクと起動時の注意点
モーター制御では、回転数だけでなくトルクも重要です。
負荷が重い装置では、デューティサイクルを下げすぎると必要なトルクを確保できず、停止や失速につながることがあります。
回転している状態と停止している状態では、必要な駆動条件が異なる点に注意が必要です。
起動時だけデューティサイクルを高め、その後に目標値へ下げるソフトスタートの考え方もあります。
急な立ち上がりによる電流の増加や機械的な衝撃を和らげやすく、ベルト、ギア、電源への負担を減らす効果も期待できます。
制御対象が精密機器なら、速度フィードバックを使った閉ループ制御も検討対象です。
正転逆転とHブリッジ回路
モーターを一方向へ回すだけなら、MOSFETなどで電源側をスイッチングする基本回路でも対応できます。
正転と逆転の両方が必要な場合には、Hブリッジ回路がよく使われます。
Hブリッジは4つのスイッチング素子を組み合わせ、モーターに加える電圧の向きを切り替える構成です。
PWM信号と方向指令を組み合わせることで、速度と回転方向をそれぞれ制御できます。
ただし上下のスイッチを同時にオンにすると、電源が短絡するおそれがあります。
この現象を防ぐため、切り替えの間にわずかな待ち時間を設けるデッドタイムが重要になります。
モーター駆動では、PWMの信号だけでなく、電流容量、逆起電力、フライバック対策、放熱設計までを一体で考える必要があります。
マイコン端子をモーターへ直接つなぐのではなく、用途に合ったドライバ回路を介在させることが基本です。
LED調光と電力制御への応用
続いてはLED調光と電力制御への応用を確認していきます。
LEDの明るさを変える方法
LEDは電流に応じて明るさが変化する部品です。
PWM調光では、LEDへ流れる電流を高速にオンオフし、その点灯時間の割合によって人が感じる明るさを変えます。
デューティサイクルが100パーセントなら連続点灯に近く、50パーセントなら半分の時間だけ点灯し、低い値では暗く見える仕組みです。
LEDの調光で重要なのは、平均電流だけでなくピーク電流を定格内へ収めることです。
パルス駆動だからといって、許容値を超える電流を無条件に流してよいわけではありません。
LEDのデータシートに記載された連続順電流、パルス順電流、許容パルス幅を確認しましょう。
電源回路での効率改善
PWMは照明だけでなく、電源回路の制御にも深く関わっています。
降圧コンバータや昇圧コンバータでは、スイッチング素子を高速に制御し、コイルやコンデンサへエネルギーを蓄えたり取り出したりします。
オン時間の比率を変化させることで、出力電圧を目標値へ近づけるのが基本的な考え方です。
この種の回路では、単にデューティサイクルを固定するのではなく、出力電圧を測定して制御量を調整するフィードバック制御が用いられます。
負荷が変わっても電圧を保ちやすくなるため、パソコン、通信機器、車載電子機器などで活躍しています。
用途別に異なる設定の目安
PWMの適切な条件は、制御する対象によって変わります。
次の表は、用途ごとに確認したい要素を整理したものです。
| 用途 | 主な調整項目 | 確認したい点 |
|---|---|---|
| LED調光 | 周波数とデューティサイクル | ちらつき、色の見え方、定格電流 |
| DCモーター | デューティサイクルと起動条件 | トルク、発熱、回転むら、騒音 |
| 冷却ファン | 周波数と最低回転域 | 始動性、風量、異音、回転数信号 |
| ヒーター | 周期と平均電力 | 温度変動、リレー寿命、制御精度 |
| 電源回路 | 周波数とフィードバック量 | 効率、リップル、ノイズ、発熱 |
同じデューティサイクルでも、負荷の特性によって結果が変わります。
設計時には理論値だけに頼らず、オシロスコープや電流計を使って波形と温度を確認する姿勢が大切です。
PWM回路の構成要素と設計上の注意点
続いてはPWM回路の構成要素と設計上の注意点を確認していきます。
マイコンとPWM出力端子
PWM信号は、マイコン、専用PWMコントローラ、アナログ回路などで生成できます。
現在ではマイコンのタイマー機能を利用する方法が広く普及しています。
プログラムから周波数やデューティサイクルを指定できるため、センサー値に合わせて出力を自動調整する仕組みも作りやすくなります。
ただし、マイコンの端子から取り出せる電流は限られています。
モーター、電磁弁、高出力LEDなどを駆動する際は、トランジスタ、MOSFET、ドライバICを追加し、マイコンは制御信号を出す役割に分けるのが一般的です。
制御用の小さな電流と、負荷を動かす大きな電流を分けて考えることが、安全で安定した回路設計につながります。
MOSFETと保護部品の役割
MOSFETは、PWMで大きな電流を高速にスイッチングする用途によく使われる半導体です。
選定時には最大電圧、許容電流、オン抵抗、ゲート駆動電圧、発熱特性を確認します。
オン抵抗が大きいと、オン状態でも電圧降下と発熱が増えやすくなります。
モーターやリレーのようなコイル負荷では、電流を切った瞬間に逆起電力が発生します。
この電圧がスイッチング素子を傷めることがあるため、フライバックダイオード、スナバ回路、TVSダイオードなどの保護部品を使います。
コイル負荷をPWMで駆動する基本的な考え方は、スイッチをオフにした後もコイル電流の逃げ道を確保することです。
フライバックダイオードは、その電流経路を作り、急激な電圧上昇を抑える役割を担います。
ノイズと発熱への対策
PWMは急峻なオンオフを繰り返すため、電磁ノイズが発生しやすい制御方式です。
配線が長い、電流が大きい、立ち上がりが速いといった条件では、周辺回路への影響が目立つことがあります。
対策としては、電源ラインへコンデンサを配置する、電流ループを小さくする、太い配線を使う、信号線と電力線を離すといった方法があります。
必要に応じてゲート抵抗を入れ、スイッチング速度を適度に抑えることも検討できます。
また、発熱は部品の寿命と安全性に直結します。
連続運転ではヒートシンク、放熱パターン、ケース内の通風、周囲温度を確認し、実際の運転条件で温度上昇を測定することが欠かせません。
PWM制御を理解するための測定方法
続いてはPWM制御を理解するための測定方法を確認していきます。
テスターだけでは分かりにくい理由
一般的なテスターは直流電圧や交流電圧を測定できますが、高速に切り替わるPWM波形の詳細までは確認しにくい場合があります。
表示される値が平均値に近いのか、実効値に近いのかは、計器の方式や測定対象の周波数によって異なります。
そのため、テスターで3ボルト程度と表示された場合でも、実際の信号が3ボルトで一定になっているとは限りません。
PWMの挙動を正確に把握したいなら、波形を直接見られる測定器が役立ちます。
オシロスコープによる波形確認
オシロスコープを使うと、PWMの電圧がオンとオフを繰り返す様子、周期、オン時間、立ち上がり時間を視覚的に確認できます。
波形から周波数とデューティサイクルを読み取り、設定値と一致しているかを確かめられます。
モーターや電源回路では、電圧波形だけでなく電流波形を見ると、より多くの情報が得られます。
電流プローブやシャント抵抗を用いれば、始動時の突入電流、スイッチング時の電流変化、異常な振動も調べやすくなります。
PWMのトラブルは、波形を見れば原因の手がかりが見つかることが多いため、試作や故障解析では非常に有効です。
測定時の安全確認
測定では、プローブのグランド接続に注意が必要です。
一般的な据え置き型オシロスコープでは、グランドクリップが保護接地とつながっている機種があります。
接続位置を誤ると回路を短絡させたり、機器を破損させたりする危険があります。
高電圧回路や商用電源が関わる装置では、絶縁プローブ、差動プローブ、絶縁トランスなど、用途に合う安全対策が必要です。
初心者の方は低電圧の電池駆動回路から測定を始め、回路図と測定器の取扱説明書を確認しながら進めるとよいでしょう。
PWMの測定では、数値だけで判断せず、電圧波形、電流、温度、負荷の動作音を合わせて確認することが重要です。
複数の視点で観察すると、設定ミスや部品選定の問題を早期に見つけやすくなります。
パルス幅変調のまとめ
パルス幅変調とは、電気信号のオン時間とオフ時間の比率を変え、平均的な電力や出力を調整するPWM制御のことです。
デューティサイクルを大きくすると出力は増えやすく、小さくすると抑えられます。
周波数はちらつき、騒音、応答性、スイッチング損失に関わるため、用途に応じた選定が必要です。
モーター駆動では回転数やトルクを調整でき、LEDでは明るさを効率よく変えられます。
電源回路では出力電圧の安定化にも使われており、PWMは幅広い電子機器を支える技術です。
PWMは単なるオンオフ信号ではなく、時間の配分によって電力を扱うための制御手法と捉えると、仕組みと役割が分かりやすくなります。
回路を実装する際は、ドライバの電流容量、逆起電力対策、ノイズ、発熱、測定時の安全性まで確認し、安定した制御へつなげていきましょう。
