パルス幅は、電子回路、通信、レーザー、制御機器、半導体評価などで頻繁に使われる時間の指標です。秒を基準にマイクロ秒やナノ秒へ換算する考え方を押さえると、仕様書やオシロスコープの画面を正確に読み取れるようになります。

ただし、パルス幅は単なる時間の長さではありません。立ち上がりや立ち下がりの判定基準、繰り返し周期、デューティ比との関係まで確認しておくと、測定結果の解釈や設計上の判断が安定します。

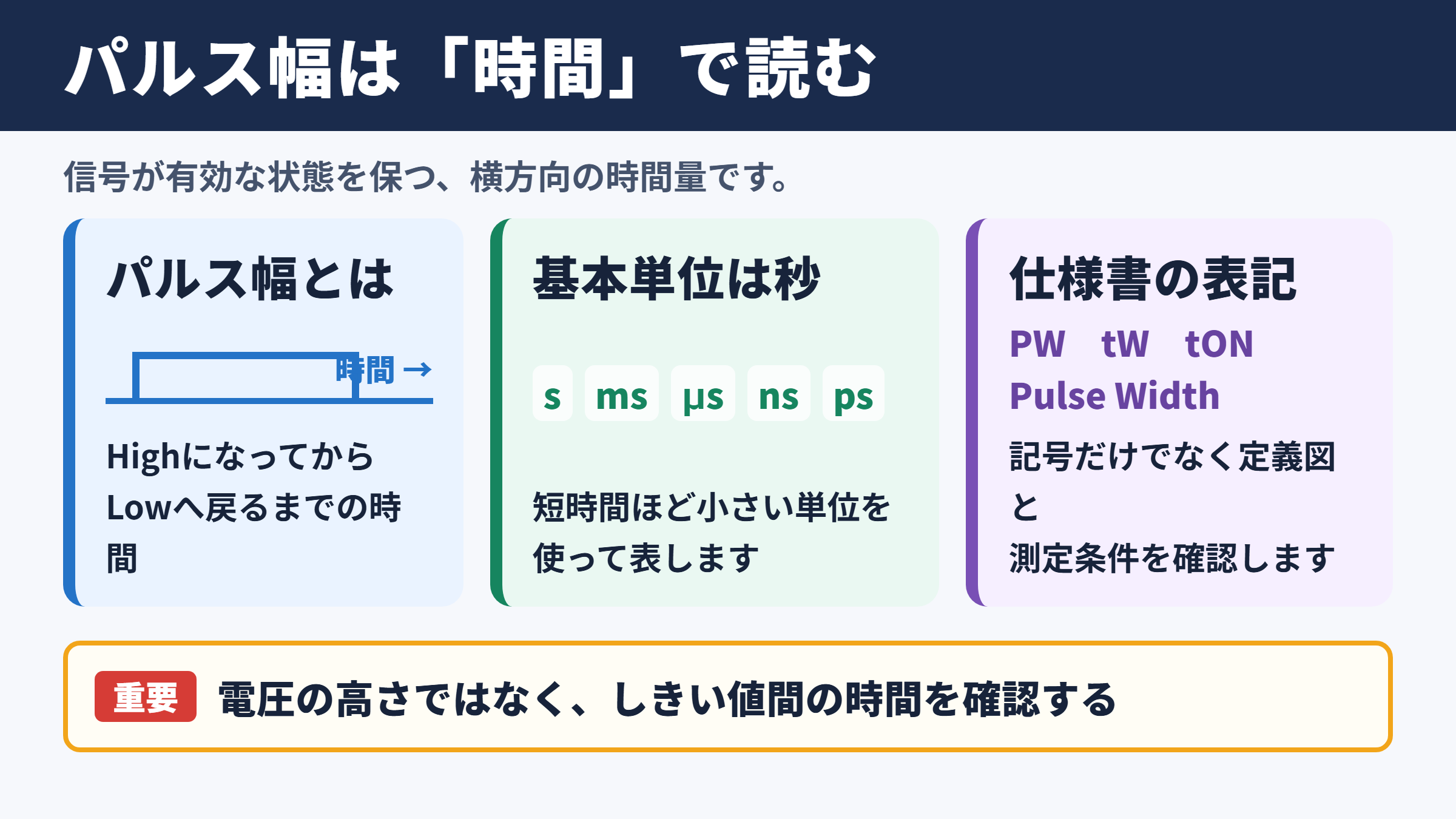

パルス幅の単位と基本表記

それではまずパルス幅の単位と基本的な表し方について解説していきます。

パルス幅が示す時間範囲

パルス幅とは、信号が一定の電圧レベルに達している時間、またはパルスとして有効とみなされる時間のことです。デジタル信号では、LowからHighへ変化した後、再びLowへ戻るまでの時間として扱われる場面が多いでしょう。

たとえば、出力信号がHighの状態を10マイクロ秒維持した場合、その信号のパルス幅は10マイクロ秒です。パルスの高さである電圧値や振幅とは別の概念であり、横方向の時間軸で読む量だと考えると理解しやすくなります。

機器や分野によっては、パルス持続時間、オン時間、ゲート時間、パルス長と呼ばれることもあります。名称が違っても、どのしきい値間の時間を指しているかを確認することが大切です。

秒を基準にした主な単位

パルス幅の基本単位は秒です。短い時間を扱う電子計測では、秒そのものよりもミリ秒、マイクロ秒、ナノ秒、ピコ秒が使われることが一般的です。

単位	記号	秒での表記	主な使用例
秒	s	1 s	タイマー、低速制御、点灯時間
ミリ秒	ms	0.001 s	リレー制御、センサー応答
マイクロ秒	μs	0.000001 s	パルス制御、超音波、通信
ナノ秒	ns	0.000000001 s	高速デジタル回路、光通信
ピコ秒	ps	0.000000000001 s	高速半導体、光学測定

記号の小文字と大文字は意味を左右します。たとえばmはミリを表しますが、Mはメガを表すため、入力時や図面作成時には注意が必要です。

仕様書で見かける表記方法

仕様書では、パルス幅をPW、Pulse Width、tW、tONなどで表記する例があります。表記記号だけで断定せず、近くにある定義図や測定条件をあわせて確認してください。

数値は10 ns、10ns、0.01 μsのように書かれます。国際単位系では数値と単位記号の間に半角スペースを入れる書式が推奨されますが、部品データシートではスペースなしも珍しくありません。

同じ10 nsでも、50パーセント電圧点で測った値か、しきい値電圧で測った値かによって結果が変わる場合があります。高速信号ほど定義の確認が欠かせません。

秒とマイクロ秒とナノ秒の換算

続いては秒とマイクロ秒とナノ秒の換算方法を確認していきます。

接頭語による桁数の理解

時間の換算では、接頭語が表す十の累乗を理解することが近道です。ミリは千分の一、マイクロは百万分の一、ナノは十億分の一を表します。

マイクロ秒からナノ秒へ換算する場合は、数値に1000を掛けます。逆にナノ秒からマイクロ秒へ戻すときは、数値を1000で割る関係です。

小数点を一つ動かすだけで済ませようとすると、桁を取り違えやすくなります。マイクロとナノの間には三桁の差があると覚えると、計算の確認がしやすくなります。

代表的な換算例

実務では、部品のデータシートと測定器の表示単位が異なることがあります。次のような換算を素早くできると、設定値の確認が円滑になります。

元の値	換算結果	計算の考え方
0.5 s	500 ms	秒に1000を掛ける
2 ms	2000 μs	ミリ秒に1000を掛ける
25 μs	25000 ns	マイクロ秒に1000を掛ける
500 ns	0.5 μs	ナノ秒を1000で割る
4 ns	0.000000004 s	ナノ秒を秒へ換算する

たとえばPWM信号のオン時間が250 μsと示されている場合、ナノ秒表示の装置では250000 nsと入力します。入力欄の単位表示を見落とすと、意図した値の1000倍や1000分の一になるおそれがあります。

周波数や周期との換算関係

パルス幅は時間量ですが、周波数や周期と一緒に扱われることが少なくありません。周期は一回の波形が繰り返されるまでの時間であり、周波数は一秒間の繰り返し回数です。

ただし、周期が1 μsであってもパルス幅が必ず1 μsになるわけではありません。Highの時間が0.2 μsであれば、残りの0.8 μsはLowの時間になります。

パルス幅は周期の一部であり、周波数と同じ意味ではない点が重要です。通信信号や制御信号の仕様を読む際には、それぞれを分けて確認しましょう。

時間軸とデューティ比の関係

続いては時間軸とデューティ比の関係を確認していきます。

時間軸で読むパルスの形

オシロスコープやロジックアナライザでは、横軸が時間、縦軸が電圧または論理レベルとして表示されます。パルス幅を調べる際は、横軸の目盛りとカーソル位置を使って時間差を読み取ります。

画面上でパルスが広く見えても、時間軸の設定が粗ければ短い変化を見逃すことがあります。逆に時間軸を細かくしすぎると、周期全体が画面に収まらず、繰り返しとの関係が判断しづらくなります。

測定目的に合わせ、全体の周期を確認する表示と、立ち上がり付近を拡大する表示を切り替えることが実用的です。時間軸の設定は測定の見やすさだけでなく、判定の確かさにも影響します。

デューティ比の計算

デューティ比は、1周期に占めるパルス幅の割合です。PWM制御、モーター制御、LED調光、電源回路などでは、パルス幅と並んで必ず確認したい値になります。

デューティ比が50パーセントなら、Highの時間とLowの時間が等しい状態です。周期を固定したままパルス幅を変えると、周波数を保ったままデューティ比を変更できます。

一方、パルス幅を固定して周期だけを変えると、デューティ比も変化します。設計条件を整理する際には、何を固定し、何を可変にしているかを明確にしておくとよいでしょう。

オン時間とオフ時間の捉え方

正論理の信号ではHighの時間をオン時間と呼ぶことが多いものの、負論理の回路ではLowの時間が有効となる場合もあります。そのため、オン時間という言葉だけでパルス幅を決めつけない姿勢が必要です。

フォトカプラの駆動、ソレノイドの励磁、レーザーの発光制御では、パルス幅が投入エネルギーや発熱量に直結することがあります。短ければ安全とは限らず、ピーク電流、繰り返し数、放熱条件との組み合わせで考える必要があります。

パルス幅の測定方法と判定基準

続いてはパルス幅の測定方法と判定基準を確認していきます。

オシロスコープによる基本測定

パルス幅の測定には、オシロスコープが広く使われます。プローブを測定対象へ接続し、波形を安定表示させた後、時間軸とトリガーを調整してパルスを観察します。

多くの機種には自動測定機能があり、Positive Width、Negative Width、Pulse Widthなどの項目を選ぶと、画面上にパルス幅を数値表示できます。手作業でカーソルを置くより速く、繰り返し波形の変動も確認しやすい方法です。

ただし自動測定の値をそのまま採用する前に、どのしきい値で判定されているかを確認しましょう。設定によっては10パーセントから90パーセントの範囲ではなく、振幅の50パーセント位置を基準に幅を計算する場合があります。

しきい値と立ち上がり時間

理想的なパルスなら、電圧は瞬時に変化します。実際の回路では立ち上がり時間と立ち下がり時間があるため、開始点と終了点をどこに置くかでパルス幅が変わります。

判定方法	特徴	向いている場面
50パーセント判定	標準的で比較しやすい	一般的なデジタル信号
固定電圧判定	論理しきい値に合わせやすい	TTLやCMOSの判定
上限下限判定	許容範囲の検査に便利	量産検査や品質確認
エッジ間判定	特定のイベントを基準にできる	同期信号や遅延測定

高速信号では、プローブの帯域不足や接地リードの長さも測定値へ影響します。測定器の帯域、サンプリングレート、プローブの種類が対象信号に見合っているかを確認してください。

ジッタとばらつきの確認

同じ設定で発生させたパルスでも、毎回まったく同じ幅になるとは限りません。発生時刻やパルス幅の揺らぎはジッタと呼ばれ、高速通信、クロック回路、同期制御では特に重要な評価項目です。

単発波形だけを見ると問題がないように見えても、長時間観測すると最小値と最大値の差が現れる場合があります。統計測定機能やヒストグラム表示を使うと、平均値、標準偏差、最大値、最小値を把握しやすくなります。

仕様のパルス幅が10 nsであっても、許容差がどの程度かを確認しなければ、合否を判断できません。公差、温度変化、電源変動、負荷の影響も含めて評価することが求められます。

計測器設定と誤差要因

続いては計測器設定と誤差要因を確認していきます。

サンプリングレートと帯域幅

短いパルス幅を測るときは、測定器のサンプリングレートと帯域幅が重要です。サンプリングレートが低すぎると、短時間の変化を十分な点数で捉えられず、波形の形や幅を正確に再現できません。

帯域幅が不足すると、エッジが丸まり、立ち上がりや立ち下がりが遅く見えることがあります。その結果、しきい値を通過する時刻がずれ、パルス幅の測定値にも誤差が生じる可能性があります。

たとえば数ナノ秒のパルスを測定するなら、信号の基本周波数だけではなく、急峻なエッジに含まれる高周波成分も考慮する必要があります。短パルスほど測定系全体の応答速度が問われると考えるとよいでしょう。

プローブと配線の影響

オシロスコープ本体の性能が十分でも、接続方法が適切でなければ正しい波形は得られません。長い接地リードはインダクタンスを増やし、リンギングやノイズを発生させる原因になります。

高速信号では、短いグランドスプリング、同軸ケーブル、適切な終端抵抗を利用する方法が有効です。特性インピーダンスが合っていない配線では反射が起こり、本来のパルス幅より広く見えたり、複数のエッジに見えたりすることがあります。

トリガーと測定窓の設定

トリガーは、波形表示を安定させるための開始条件です。トリガーレベルが不適切だと、異なるタイミングで画面更新が起こり、パルス幅が揺れて見えることがあります。

繰り返しパルスを評価する際には、立ち上がりエッジでトリガーをかけるのか、立ち下がりエッジでかけるのかも測定目的に応じて選びます。ノイズが多い場合は、ノイズ除去設定やホールドオフ時間の調整が役立つでしょう。

測定窓を限定できる機器なら、不要な波形部分を除外して特定のパルスだけを評価できます。測定値が不安定なときは、信号そのものだけでなく設定条件を見直すことが有効です。

用途別のパルス幅の読み方

続いては用途別のパルス幅の読み方を確認していきます。

PWM制御におけるパルス幅

PWMは、一定周期の中でパルス幅を変え、平均電力を調整する方式です。LEDの明るさ調整やDCモーターの速度制御では、周波数を保ちながらデューティ比を変える使い方が代表的です。

この場合、パルス幅を単独で見るだけでは不十分です。周期が20 msでパルス幅が1 msならデューティ比は5パーセントですが、周期が2 msで同じ1 msなら50パーセントとなります。

サーボモーター制御では、パルス幅が位置指令として扱われる製品もあります。一般的なPWMの電力調整とは意味合いが異なるため、機器ごとの仕様を確認してください。

通信とデジタル回路におけるパルス幅

デジタル回路では、パルス幅が論理回路に認識される最低時間を満たす必要があります。セットアップ時間、ホールド時間、最小パルス幅などの条件を外すと、誤動作やメタステーブル状態につながるおそれがあります。

クロック信号では、High期間とLow期間の両方に最小値が定められていることがあります。周波数だけが仕様内でも、デューティ比が大きく崩れると回路が正常に動かない可能性があるため注意が必要です。

最小パルス幅は、信号を認識できる最短の時間条件です。部品のデータシートでは、minと記された値を必ず確認しましょう。

レーザーとパルス電源におけるパルス幅

レーザー加工、パルスレーザー測定、パルス電源では、パルス幅がエネルギー密度や熱影響に関わります。同じピーク出力であっても、パルス幅が短ければ投入エネルギーは小さくなります。

一方で、非常に短いパルスは高いピークパワーを生じることがあり、受光素子や光学部品の耐性を考慮しなければなりません。平均出力、繰り返し周波数、ビーム径、照射条件を総合的に見ることが重要です。

パルス電源でも同様に、幅と繰り返し数が電流の平均値や発熱を左右します。用途が異なっても、時間幅と周期の関係を把握する基本は共通しています。

パルス幅の単位と換算のまとめ

パルス幅の単位は秒を基準とし、ミリ秒、マイクロ秒、ナノ秒、ピコ秒などを使って表します。電子回路や高速通信では、特にμsとnsの換算を正しく行うことが大切です。

1 μsは1000 nsであり、1 nsは0.000000001 sです。単位をまたいで設定値や測定値を比較する際は、接頭語による桁数を確認してください。

また、パルス幅は周期、周波数、デューティ比と深く関係します。パルス幅だけを切り離して判断せず、1周期の中でどの位置と割合を占めるかを見ると、信号の役割を理解しやすくなります。

計測時には、オシロスコープの時間軸、トリガー、しきい値、サンプリングレート、プローブ接続を適切に設定する必要があります。とくにナノ秒領域では、配線や終端条件が測定結果へ大きく影響するでしょう。

仕様書を読むときは、パルス幅の数値、単位、許容差、判定基準をセットで確認することが基本です。正しい換算と測定条件の理解を身につけ、設計、検査、トラブル解析に役立ててください。
