短絡電流とは？発生する仕組みと計算方法をわかりやすく解説！
電気設備で起こる短絡は、配線や機器に大きな電流が瞬間的に流れる現象です。
家庭の分電盤から工場の受変電設備まで、短絡電流を正しく理解することは、感電や火災、設備破損を防ぐうえで欠かせません。
本記事では短絡電流の意味、発生する仕組み、計算の考え方、遮断器や保護協調との関係を、電気に詳しくない方にもわかりやすく説明します。

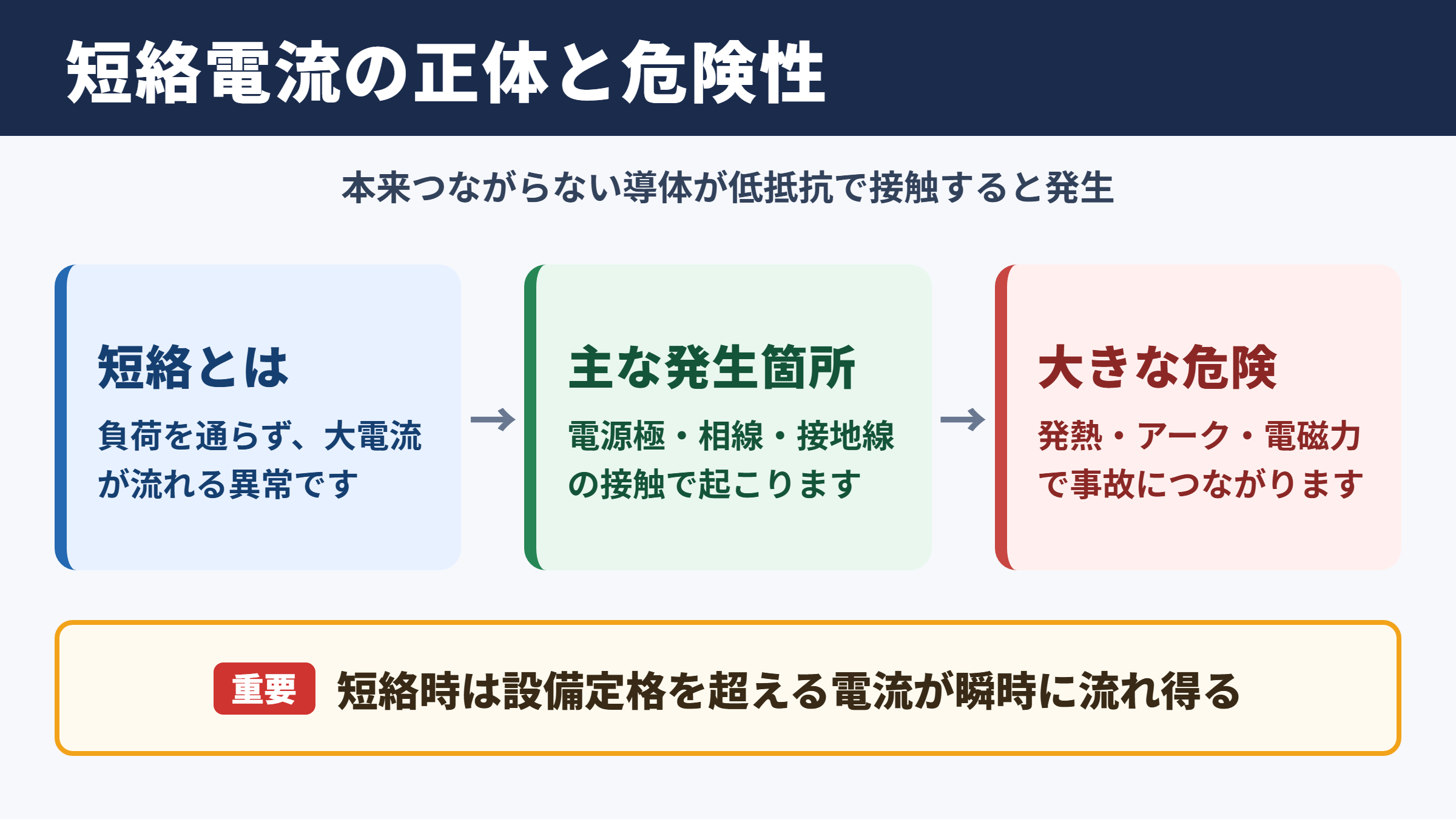

短絡電流の意味と危険性
それではまず短絡電流の意味と危険性について解説していきます。
短絡電流の基本的な定義
短絡電流とは、本来は電気的につながってはいけない導体同士が低い抵抗で接触し、通常より著しく大きな電流が流れる現象です。
電源のプラス側とマイナス側、交流回路の相線同士、相線と接地線などが直接または低インピーダンスでつながると発生します。
一般に短絡はショートとも呼ばれ、電気設備の異常のなかでも特に大きな被害につながりやすい状態です。
通常の負荷電流は、照明器具、モーター、ヒーターなどの抵抗やインピーダンスによって制限されています。
一方で短絡時は、その制限となる負荷を通らない経路ができるため、電源と配線が許す限りの大電流が流れようとします。
短絡電流は、単に電流が少し増える状態ではなく、設備の定格を超える非常に大きな電流が流れ得る異常現象として捉える必要があります。
短絡電流が問題になる理由は、発熱だけではありません。
大電流による電磁力、アーク放電、電圧低下、遮断器の遮断能力不足が同時に関係し、短時間でも設備事故へ発展するおそれがあります。
過電流と地絡電流との違い
短絡電流は過電流の一種ですが、すべての過電流が短絡によるものではありません。
例えばモーターに過大な負荷がかかり、定格より大きな電流が長時間流れる状態は過負荷です。
過負荷電流は短絡電流より小さい場合が多いものの、継続すると配線や機器の温度を上昇させます。
地絡電流は、充電部が機器の金属ケースや大地に接触することで流れる電流を指します。
接地方式や地絡経路の抵抗によっては、地絡電流が大きくなることも、小さくて検出しにくくなることもあります。
| 種類 | 主な発生原因 | 電流の特徴 | 主な保護方法 |
|---|---|---|---|
| 短絡電流 | 相線同士や電源極同士の接触 | 非常に大きく、急激に増加 | 配線用遮断器、ヒューズ |
| 過負荷電流 | 負荷の使い過ぎ、機械的な過負荷 | 定格を超えるが短絡より小さいことが多い | 過負荷保護装置、サーマルリレー |
| 地絡電流 | 絶縁劣化、漏電、筐体への接触 | 接地方式により大きく変化 | 漏電遮断器、地絡継電器 |
| 突入電流 | 変圧器やモーターの始動 | 短時間だけ大きくなる | 始動特性に合う保護設定 |
このように、異常電流の名称だけでなく、原因と継続時間を区別することが適切な対策につながります。
短時間でも起こる設備への影響
短絡電流はごく短時間で遮断されても、配線や接続部に大きな熱的ストレスを与えます。
電流による発熱はおおむね電流値の二乗に比例するため、電流が大きくなるほど損傷の度合いは急激に増えます。
さらに、並行する導体には互いを引き寄せたり押し離したりする電磁力が生じます。
そのため、母線、端子、ケーブル支持部が変形し、接続不良や二次的な事故を招く可能性があります。
短絡時に発生するアークは高温となり、絶縁物の炭化、盤内部の焼損、作業者へのアークフラッシュ被害につながることもあります。
遮断器が作動するから安全と考えるのではなく、想定される短絡電流を遮断器と配線が耐えられるか確認することが重要です。
短絡電流が発生する仕組み
続いては短絡電流が発生する仕組みを確認していきます。
絶縁不良と導体接触
短絡の代表的な原因は、電線被覆や機器内部の絶縁が劣化し、異なる電位を持つ導体が接触することです。
長期使用による熱、湿気、紫外線、振動、薬品、ねずみなどによる損傷は、絶縁性能を低下させる要因になります。
被覆に小さな傷があるだけでは直ちに事故にならない場合もありますが、水分や金属粉が加わると短絡経路が形成されることがあります。
端子ねじの緩みも見過ごせません。
接続部の抵抗が高くなると発熱し、周囲の絶縁材を傷め、最終的に相間短絡や地絡へ至るケースがあります。
短絡の発生経路の例です。
配線被覆の損傷から導体が露出し、金属製の筐体に触れると地絡になります。
さらに別の相線も同じ筐体に接触すると、相間短絡に近い大きな電流が流れる可能性があります。
施工不良と異物混入
施工時の配線ミス、端子への圧着不足、締付トルク不足も短絡の原因になります。
特に制御盤や分電盤では、多数の配線が限られた空間に収められるため、端末処理の品質が安全性を左右します。
切断した電線のくず、導電性の粉じん、ねじ、工具の置き忘れなどが盤内に残ると、振動や移動によって充電部間をつなぐことがあります。
水滴や結露も導電経路になり得ます。
屋外設備、厨房、工場の洗浄エリアでは、防水性能と結露対策を含めた点検が必要でしょう。
短絡は突然発生したように見えても、その前段階として絶縁劣化、接続不良、異物混入が進行していることが少なくありません。
電源容量と回路インピーダンス
同じ短絡事故でも、流れる電流の大きさは設備ごとに異なります。
大きな電源容量を持つ受電設備の近くでは、短絡電流が大きくなりやすい傾向があります。
反対に、細長いケーブルの先端では、ケーブル自体の抵抗やリアクタンスが電流を抑えるため、短絡電流が小さくなる場合があります。
この電流を抑える働きをまとめて回路インピーダンスと呼びます。
変圧器の％インピーダンス、母線の長さ、ケーブルの太さと長さ、接続部の抵抗などが短絡電流の計算に影響します。
そのため、受電点だけでなく、分電盤、制御盤、末端回路ごとに短絡電流を検討することが大切です。
短絡電流の計算方法と基本式
続いては短絡電流の計算方法と基本式を確認していきます。
オームの法則による考え方
短絡電流の基本的な考え方は、電圧を回路全体のインピーダンスで割ることです。
直流回路で抵抗成分だけを考える簡易的な式は、短絡電流イコール電圧を抵抗で割った値となります。
実際の交流設備では、抵抗に加えてリアクタンスも含めたインピーダンスで計算します。
短絡電流の基本式です。
短絡電流 I は、電圧 V を回路インピーダンス Z で割って求めます。
I ＝ V ÷ Z
インピーダンスが小さいほど、短絡電流は大きくなります。
三相交流回路では、線間電圧と三相短絡時の関係を用いることが一般的です。
簡略化した考え方では、三相短絡電流は線間電圧をルート三で割り、そこから回路インピーダンスで割って求めます。
ただし、発電機、モーター、変圧器、ケーブルの条件を厳密に反映する場合は、単純な式だけで判断できません。
短絡電流の計算では、電圧だけでなく、短絡点までのすべてのインピーダンスを適切に集計することが基本になります。
変圧器容量と％インピーダンス
受変電設備の短絡電流を検討する際には、変圧器の容量と％インピーダンスが重要な情報です。
％インピーダンスとは、変圧器の二次側を短絡したとき、定格電流を流すために必要な電圧を定格電圧に対する割合で示したものです。
一般に％インピーダンスが小さい変圧器ほど、短絡時には大きな電流が流れます。
三相変圧器二次側における概算では、定格電流を％インピーダンスで割る考え方が使われます。
概算例です。
三相二百ボルト、容量百キロボルトアンペア、％インピーダンス五パーセントの変圧器を考えます。
定格電流は、おおよそ百キロボルトアンペアをルート三と二百ボルトで割った値です。
定格電流が約二百八十九アンペアなら、短絡電流の概算は二百八十九アンペアを〇・〇五で割り、約五千七百八十アンペアとなります。
この値は変圧器端子付近を想定した概算であり、実際には電源側インピーダンスや二次側配線のインピーダンスも考慮します。
設備設計では、最大短絡電流だけでなく、保護装置が確実に動作するための最小短絡電流も確認します。
ケーブル長と最小短絡電流
短絡電流の検討では、最大値だけを見ればよいわけではありません。
末端のコンセント回路や長い幹線では、配線抵抗の影響で短絡電流が低下します。
短絡電流が小さすぎると、遮断器の瞬時引外し領域に達せず、遮断まで時間がかかる場合があります。
その間に配線が過熱するおそれがあるため、最小短絡電流の確認も必要です。
| 確認する場所 | 主な確認目的 | 注意したい点 |
|---|---|---|
| 受電点付近 | 遮断器の遮断容量確認 | 最大短絡電流が大きくなりやすい |
| 変圧器二次側 | 主幹保護装置の選定 | ％インピーダンスの影響が大きい |
| 分電盤 | 分岐回路との保護協調 | 母線と幹線のインピーダンスを考慮 |
| 末端回路 | 確実な遮断動作の確認 | 長い配線で短絡電流が小さくなる |
最大短絡電流は機器が壊れないかを確認するために重要であり、最小短絡電流は保護装置が確実に動くかを確認するために重要です。
遮断器とヒューズの保護協調
続いては遮断器とヒューズの保護協調を確認していきます。
遮断容量の確認
配線用遮断器や漏電遮断器には、遮断できる短絡電流の上限として遮断容量が定められています。
遮断容量を超える短絡電流が発生すると、遮断器が正常に回路を切れず、破損やアーク継続につながる危険があります。
例えば遮断容量が六キロアンペアの遮断器を設置する場合、設置地点の推定短絡電流が六キロアンペアを超えないことを確認する必要があります。
受電設備の近くや大容量変圧器の二次側では、一般的な分電盤用遮断器の遮断容量では不足することがあります。
遮断器の定格電流と遮断容量は別の項目です。
定格電流は通常時に流せる電流の目安であり、遮断容量は異常時の大電流を安全に遮断できる能力です。
両方を確認しなければ、適切な機器選定にはなりません。
保護協調と選択遮断
保護協調とは、事故が起きた場所に最も近い保護装置が優先して動作し、停電範囲を必要最小限に抑えるための考え方です。
分岐回路で短絡が起きた際に、主幹ブレーカーまで一緒に遮断されると、関係のない回路も停止してしまいます。
工場や店舗、医療施設などでは、不要な停電が生産や業務に大きな影響を与えるでしょう。
遮断器の時間電流特性、瞬時引外し特性、ヒューズの溶断特性を比較し、上下位機器の動作順序を検討します。
保護協調の目的は、事故を止めることだけでなく、健全な回路への影響を抑えながら安全に遮断することです。
漏電遮断器との役割分担
漏電遮断器は地絡や漏電を検出して回路を遮断する装置です。
ただし、すべての短絡事故に対して漏電検出機能が中心になるわけではありません。
相線同士の短絡では、過電流保護機能や短絡保護機能が主に働きます。
一方で相線と接地された金属筐体が接触する地絡では、漏電遮断器が感電防止に重要な役割を果たします。
設備の接地方式、回路用途、漏電感度電流、不要動作の可能性を考慮し、適切な保護装置を組み合わせることが大切です。
短絡保護、過負荷保護、漏電保護は役割が異なるため、一つの機器名だけで安全性を判断しないことが求められます。
短絡事故の予防と点検方法
続いては短絡事故の予防と点検方法を確認していきます。
日常点検で確認したい項目
短絡事故の多くは、点検によって早期に兆候を見つけられる可能性があります。
分電盤や制御盤の外観に変色、焦げ跡、異臭、異常な発熱がないかを確認します。
配線の被覆に割れ、傷、硬化、圧迫、無理な曲げがないかも重要な確認項目です。
延長コードやテーブルタップを多用する場所では、プラグの緩み、過度な発熱、ほこりの堆積に注意しましょう。
ほこりと湿気が混ざると、トラッキング現象によって絶縁性が低下することがあります。
焦げ臭さやブレーカーの頻繁な作動は、単なる使い過ぎと決めつけず、配線や接続部の異常を疑うべきサインです。
絶縁抵抗測定と導通確認
絶縁抵抗測定は、配線や機器の絶縁状態を確認する代表的な方法です。
絶縁抵抗計を用いて、充電部と接地側の間などに規定の試験電圧を加え、漏れにくさを抵抗値として確認します。
測定前には必ず電源を遮断し、電子機器や通信機器に試験電圧が加わらないよう、対象回路を適切に切り離します。
導通確認では、本来つながるべき配線が正しくつながっているか、本来つながらない経路が導通していないかを確認します。
測定作業には感電や誤接続の危険が伴うため、電気工事士など必要な知識と資格を持つ人が実施することが基本です。
電気設備の点検では、数値だけでなく変化の傾向を見ることが有効です。
前回より絶縁抵抗が低下している、端子温度が上がっている、遮断器の動作回数が増えている場合は、早めの原因調査につなげましょう。
改修工事と設備更新の注意点
設備を増設したり、変圧器容量を変更したりすると、短絡電流の条件も変化します。
大容量の変圧器に更新した結果、下位の遮断器の遮断容量が不足するケースもあります。
太いケーブルに更新して回路インピーダンスが小さくなると、短絡電流が増える可能性も考えられます。
そのため、設備改修では負荷容量の計算だけでなく、短絡電流計算、遮断容量、保護協調をまとめて見直すことが必要です。
設備更新は電気を多く使えるようにする工事であると同時に、異常時の電流条件を変える工事でもあります。
短絡電流の理解と安全対策のまとめ
短絡電流とは、異なる電位を持つ導体が低い抵抗でつながり、通常より極めて大きな電流が流れる現象です。
絶縁劣化、施工不良、異物混入、湿気、端子の緩みなどが原因となり、配線の焼損、機器の破損、火災、感電事故へつながるおそれがあります。
短絡電流を計算する際は、電圧だけでなく、変圧器の％インピーダンス、電源側条件、母線、ケーブル、接続部を含めた回路インピーダンスを確認します。
最大短絡電流では遮断器や機器の耐力を確認し、最小短絡電流では保護装置が確実に動作するかを確認するという両面が重要です。
遮断器は定格電流だけでなく遮断容量を確認し、ヒューズや下位遮断器との保護協調も検討しましょう。
また、日常点検、絶縁抵抗測定、端子の適正な締付、盤内清掃、改修時の再計算を継続することで、短絡事故のリスクを抑えられます。
電気設備に異臭、変色、発熱、頻繁な遮断動作が見られる場合は、自己判断で復旧を繰り返さず、専門知識を持つ電気工事業者や保守担当者へ相談することが安全への近道です。
