機械部品や構造物に生じるき裂は、小さく見えても破損の起点になり得ます。
その危険性を評価するうえで重要なのが、き裂先端付近に集中する応力状態を表す応力拡大係数です。
設計、材料選定、疲労寿命予測、非破壊検査の判定では、応力拡大係数の意味を正しく理解する必要があります。
一方で、応力集中係数と混同されやすく、単位や計算方法が分かりにくいと感じる方も少なくありません。
この記事では、応力拡大係数の基本からモード分類、代表的な計算式、応力集中係数との違い、実務での活用方法までを分かりやすく解説します。

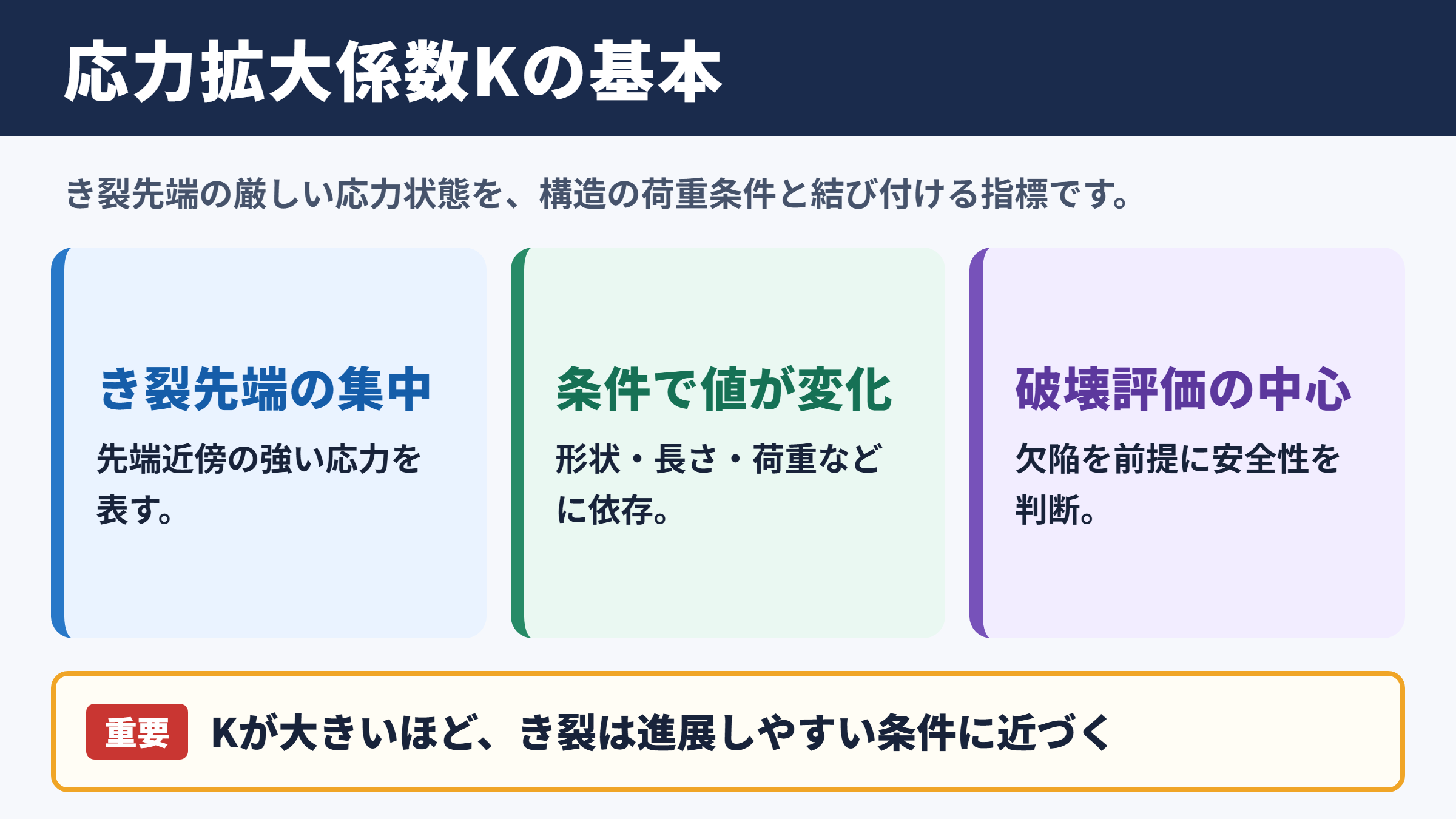

応力拡大係数の意味と基本概念
それではまず応力拡大係数の意味と、き裂評価で重視される理由について解説していきます。
き裂先端の応力場を表す指標
応力拡大係数とは、部材にき裂が存在するとき、き裂先端近傍にどれほど強い応力が集中しているかを表す破壊力学上の指標です。
一般に記号はKで表され、き裂の形状、き裂長さ、荷重条件、部材の寸法、境界条件などによって値が変化します。
き裂先端では理論上、先端に近づくほど応力が大きくなります。
この局所的な応力状態を、構造全体の荷重条件と結び付けて扱えるようにした量が応力拡大係数です。
応力拡大係数が大きいほど、き裂が進展しやすい条件に近づくと考えると、基本的な位置付けを理解しやすいでしょう。
ただし、Kの値だけで破壊が決まるわけではありません。
材料の靭性、温度、腐食環境、繰返し荷重、残留応力なども、破壊や疲労き裂進展に影響を与えます。
破壊力学における役割
従来の強度設計では、部材に発生する公称応力が降伏強さや引張強さを超えないかを確認する方法が中心でした。
しかし、実際の部品には加工傷、溶接欠陥、腐食による減肉、介在物、微小き裂などが存在する場合があります。
き裂を含む部材では、公称応力が低くても、き裂先端に高い応力が生じて破壊に至る可能性があります。
そこで破壊力学では、き裂の存在を前提にして安全性を判断します。
応力拡大係数は、き裂を含む構造物の破壊評価を進めるための中心的なパラメータです。
例えば航空機、橋梁、圧力容器、配管、車両、金型、電子部品などでは、初期欠陥を完全にゼロにできない前提で設計や保全が行われています。
欠陥を許容したうえで、いつまで安全に使用できるかを考えることが、破壊力学的な評価の特徴です。
応力拡大係数が示す破壊の条件
材料に引張荷重が加わると、き裂先端は開こうとします。
このときの応力拡大係数が材料固有の破壊靭性に達すると、不安定破壊が起こるおそれがあります。
代表的な破壊条件は、モードIの応力拡大係数KIが平面ひずみ破壊靭性KICに到達するかどうかで判断します。
基本的な判定の考え方は、作用する応力拡大係数KIが材料の破壊靭性KICより小さい範囲で使用することです。
KIがKICに近づくほど破壊余裕は小さくなり、KIがKICに達すると急速破壊の危険性が高まります。
ただし、KICは十分に厚い試験片で平面ひずみ状態を満たした場合に得られる材料定数です。
薄板では平面応力状態となり、見かけ上より高い靭性値が得られることがあります。
評価対象の板厚や試験条件を確認しなければ、数値だけを単純に比較することはできません。
応力拡大係数の単位と三つの変形モード
続いては応力拡大係数の単位と、き裂の変形様式を確認していきます。
単位の考え方
応力拡大係数の代表的な単位はMPa√mです。
これは応力の単位であるMPaと、長さの平方根である√mを組み合わせたものです。
計算にmmを用いる場合、MPa√mmで算出されることがあります。
この二つは同じ数値ではないため、単位換算が必要です。
1 MPa√mは、およそ31.62 MPa√mmに相当します。
き裂長さをmmで入力した計算結果を、MPa√mで示される破壊靭性と比較する際には、単位を必ずそろえます。
応力にPa、長さにmを使用すれば、単位はPa√mとなります。
実務では材料データシート、試験規格、解析ソフトの出力単位が混在しやすいため、換算漏れに注意が必要です。
応力拡大係数の評価では、き裂長さの入力単位とK値の単位を同時に確認することが重要です。
開口型のモードI
モードIは、き裂面が荷重方向に対して垂直に開く変形です。
引張応力を受ける板材の中央き裂や、表面き裂が開く状態をイメージすると分かりやすいでしょう。
実際の構造物ではモードIが支配的になる事例が多く、KIが最も頻繁に扱われます。
破壊靭性KICも、主にモードIでの破壊抵抗を示す値です。
疲労き裂進展の評価でも、繰返し荷重によって変化する応力拡大係数範囲ΔKが重要になります。
最大値Kmax、最小値Kminの差をΔKとして扱い、き裂進展速度との関係を調べます。
面内せん断型と面外せん断型
モードIIは、き裂面に平行な方向へ面内せん断が生じ、き裂面同士が横にずれる変形です。
モードIIIは、き裂前縁に沿う方向へ面外せん断が生じる変形であり、引き裂き型とも呼ばれます。
それぞれKII、KIIIで表されます。
実構造ではモードIだけが発生するとは限らず、引張、曲げ、ねじり、接触荷重などが組み合わさると混合モードになります。
混合モードでは、KI、KII、KIIIを個別に求めたうえで、き裂がどの方向へ進むかを判断します。
き裂の開き方を把握しないままK値を選ぶと、評価条件そのものがずれる可能性があります。
| モード | 記号 | 主な変形 | 代表的な荷重状態 |
|---|---|---|---|
| モードI | KI | き裂面が開く変形 | 引張、曲げ |
| モードII | KII | 面内方向のずれ | せん断、接触荷重 |
| モードIII | KIII | 面外方向のずれ | ねじり、引き裂き荷重 |
応力拡大係数の計算方法と代表式
続いては応力拡大係数の計算方法と、基本式の読み方を確認していきます。
基本計算式の構成
代表的なモードIの応力拡大係数は、次の形で表されます。
KI ＝ Yσ√πa
Yは形状係数、σは公称応力、aはき裂寸法です。
形状係数Yは、き裂が中央にあるか、端部にあるか、表面から入っているか、部材幅に対してどれほど大きいかによって変化します。
σは部材全体に加わる公称応力であり、き裂先端の局所応力ではありません。
aはき裂長さ、または半き裂長さとして定義されます。
式に使用するaの定義は、参照する解や規格ごとに異なるため、図とセットで確認することが必要です。
同じき裂長さという言葉でも、全長2aを使うのか半長aを使うのかで計算結果は変わります。
無限板中央き裂の計算例
幅が十分に大きい板の中央に、全長2aの貫通き裂がある場合を考えます。
この場合、形状係数をほぼ1として、KIはσ√πaで近似できます。
公称応力を100 MPa、半き裂長さaを4 mmとした場合を考えます。
aをmに換算すると0.004 mとなり、KIは100×√π×0.004で計算できます。
計算結果はおよそ11.2 MPa√mです。
この値を材料のKICと比較すれば、静的破壊に対する余裕を検討できます。
例えばKICが50 MPa√mであれば、単純比較では破壊靭性に対して一定の余裕があると判断できます。
ただし、繰返し荷重を受ける場合は、静的破壊に至らなくてもき裂が徐々に成長します。
初期き裂が小さくても、時間経過とともにaが増えればKIも大きくなる点が重要です。
形状係数と有限幅補正
実際の部材は無限に広い板ではありません。
そのため、板幅、穴、切欠き、溶接部、段差、曲げ荷重などを考慮した形状係数が必要になります。
有限幅の中央き裂では、き裂長さが板幅に近づくほど境界の影響が大きくなります。
端部き裂では、中央き裂とは異なる係数を使用します。
表面半楕円き裂では、深さ方向と表面方向で応力拡大係数が異なり、き裂前縁の位置ごとに評価する場合があります。
応力拡大係数の式は、形状と荷重条件が一致して初めて有効になります。
手計算用の公式を使う際は、き裂形状、板厚、板幅、荷重の種類、拘束条件が対象部材と合っているかを確認してください。
複雑な形状では、有限要素法によるJ積分、仮想き裂進展法、相互積分法などを用いてK値を求める方法も用いられます。
応力集中係数との違い
続いては混同されやすい応力集中係数との違いを確認していきます。
応力集中係数の意味
応力集中係数は、穴、切欠き、段差、ねじ谷、キー溝などの形状不連続部で、局所応力がどれほど増加するかを示す係数です。
一般にKtまたはαで表され、最大応力を公称応力で割った値として定義されます。
穴あき板に引張荷重を加えると、穴の縁では平均的な応力より高い応力が生じます。
この増加割合を表すのが応力集中係数です。
応力集中係数は無次元量であり、単位を持ちません。
き裂ではなく、有限の曲率を持つ穴や丸み付き切欠きに対して用いられる点も特徴です。
き裂先端との扱いの差
理想的に鋭いき裂先端は、先端半径がゼロに近いと仮定されます。
弾性理論では、このようなき裂先端の応力は無限大へ発散する形になります。
そのため、き裂に対して単純な最大応力と公称応力の比を用いる応力集中係数だけでは、破壊の危険性を適切に表せません。
そこで、応力の強さをき裂長さの平方根と組み合わせて表現する応力拡大係数が使われます。
応力集中係数は形状による局所応力の増幅を示し、応力拡大係数はき裂先端の破壊駆動力を示します。
両者は関連する概念ですが、用途も単位も評価対象も異なります。
設計での使い分け
穴、フィレット、段差、ねじ谷など、まだき裂が発生していない設計段階では、応力集中係数を用いた応力評価が有効です。
疲労限度や降伏の検討では、応力集中を考慮した局所応力を確認します。
一方、検査で割れや欠陥が見つかった場合は、応力拡大係数を用いた破壊力学評価へ移行します。
疲労き裂が進展する段階では、ΔKとき裂進展速度の関係が判断材料になります。
| 比較項目 | 応力拡大係数 | 応力集中係数 |
|---|---|---|
| 主な記号 | K、KI、KII、KIII | Kt、α |
| 単位 | MPa√mなど | 無次元 |
| 主な対象 | き裂、欠陥 | 穴、切欠き、段差 |
| 主な目的 | 破壊、き裂進展の評価 | 局所応力、疲労起点の評価 |
| 代表的な影響因子 | き裂寸法、荷重、形状係数 | 形状比、曲率半径、部材形状 |
破壊靭性と疲労き裂進展の評価
続いては破壊靭性と疲労き裂進展を用いた評価の考え方を確認していきます。
破壊靭性KICとの比較
破壊靭性KICは、材料が不安定破壊に抵抗する能力を表す代表的な材料特性です。
同じ強度を持つ材料でも、靭性が低ければ、き裂を含む状態で急激に破壊しやすくなることがあります。
高強度鋼、低温環境で使用される材料、溶接熱影響部などでは、靭性への配慮が特に重要になります。
KIとKICを比較する際には、荷重の最大値だけでなく、温度、板厚、材料組織、ひずみ速度も確認します。
強度が高い材料ほど、必ずしもき裂に強いとは限りません。
引張強さと破壊靭性は別の性質であるため、設計条件に応じた材料データを選ぶ必要があります。
応力拡大係数範囲ΔK
繰返し荷重を受ける部材では、応力拡大係数の変動幅であるΔKが重要になります。
ΔKは最大応力拡大係数Kmaxから最小応力拡大係数Kminを引いた値です。
ΔKが小さい範囲では、き裂進展が極めて遅いか、ほぼ停止することがあります。
ΔKが大きくなると、1サイクル当たりのき裂進展量が増加します。
さらにKmaxが破壊靭性に近づくと、安定していた疲労き裂が急速破壊へ移行する危険性があります。
疲労評価では、初期き裂の大きさだけでなく、荷重の繰返し回数と応力比も重要です。
応力比は最小応力を最大応力で割った値であり、き裂開閉口挙動や進展速度に影響します。
パリス則による寿命予測
疲労き裂の安定進展領域では、パリス則がよく用いられます。
da dN ＝ CΔKm
da dNは繰返し1回当たりのき裂進展量、Cとmは材料試験から得る定数です。
実際の寿命予測では、初期き裂寸法から限界き裂寸法までを積分し、許容繰返し回数を求めます。
限界き裂寸法は、KIがKICに達する条件から逆算できます。
パリス則は便利な近似式ですが、微小き裂領域、しきい値近傍、高速進展領域では適用範囲に注意が必要です。
疲労寿命は材料定数だけでなく、実荷重スペクトルと初期欠陥の想定に大きく左右されます。
応力拡大係数を実務で扱う際の注意点
続いては設計や保全の現場で応力拡大係数を扱う際の注意点を確認していきます。
き裂寸法の測定と定義
応力拡大係数はき裂寸法の平方根に比例するため、き裂長さの測定誤差が評価結果に影響します。
表面き裂では、目視検査だけで深さを把握できない場合があります。
超音波探傷、磁粉探傷、浸透探傷、渦電流探傷、放射線透過検査などを対象材と欠陥形状に応じて使い分けます。
検出された指示長さが、破壊力学計算で必要なき裂深さや半楕円形状にそのまま対応するとは限りません。
非破壊検査の測定値を計算用のき裂モデルへ置き換える工程には、技術的な判断が必要です。
安全側に評価するため、検出誤差や未検出領域を考慮した保守的な寸法を設定することもあります。
残留応力と環境の影響
溶接、機械加工、熱処理、塑性加工を行った部材には、外力がなくても残留応力が存在する場合があります。
引張残留応力は、き裂を開かせる方向に作用し、実効的な応力拡大係数を高める要因になります。
圧縮残留応力はき裂進展を抑える方向に働くことがありますが、使用中の荷重や応力緩和によって状態が変化する可能性もあります。
腐食環境、水素、海水、高温なども、材料のき裂進展特性や破壊靭性に影響します。
腐食疲労や水素脆化が関わる場合は、大気中試験で得た材料データをそのまま使えないことがあります。
実機評価では、荷重だけでなく、残留応力、温度、腐食環境、製造履歴を含めて破壊条件を設定します。
理想化された計算式だけで安全性を断定せず、使用環境に合う材料データと評価手順を選ぶことが重要です。
解析ソフトと規格の活用
複雑な部品では、単純形状の公式だけで応力拡大係数を求めることが難しくなります。
有限要素解析を利用すれば、三次元形状、接触、熱応力、残留応力、複合荷重を考慮した評価が可能です。
ただし、き裂先端近傍の要素分割や拘束条件が不適切であれば、解析結果の信頼性は下がります。
J積分やCTODを用いる弾塑性破壊力学の評価が必要になる場合もあります。
塑性変形がき裂先端周辺に大きく広がる条件では、線形弾性破壊力学のK値だけでは不十分なことがあるためです。
設計基準、維持規格、材料試験規格、顧客仕様などを参照し、対象設備に適した評価手順を採用しましょう。
応力拡大係数の要点まとめ
応力拡大係数は、き裂先端の応力場の強さを表し、破壊や疲労き裂進展を評価するために使われる重要な指標です。
代表的な単位はMPa√mであり、モードI、モードII、モードIIIという三つの変形様式に対応します。
モードIではKI ＝ Yσ√πaの形が基本となり、形状係数、荷重、き裂寸法を適切に設定する必要があります。
き裂長さが大きくなるとK値も増加するため、小さな欠陥でも成長を前提に評価する視点が欠かせません。
応力集中係数は穴や切欠きによる局所応力の増幅を示す無次元量であり、き裂の破壊評価に使う応力拡大係数とは役割が異なります。
静的破壊ではKIとKICの比較を行い、疲労ではΔKとき裂進展速度の関係を利用します。
実務では、き裂寸法の測定精度、単位換算、残留応力、環境、部材形状、材料データの適用条件まで確認することが大切です。
設計段階では応力集中を抑え、欠陥が確認された段階では破壊力学へ評価を進めることで、より合理的な安全管理につながるでしょう。
