熱拡散率とは？意味・仕組み・熱伝導率との違いをわかりやすく解説！
熱を加えたとき、材料の温度がどれくらい速く変化し、その変化がどのように内部へ広がるのかを考える際に重要となる指標が熱拡散率です。
金属、樹脂、セラミックス、断熱材、電子部品用の基板など、さまざまな材料の性能評価に関わるため、製造業や研究開発の現場で目にする機会も多いでしょう。
ただし、熱伝導率と似た言葉であることから、両者の役割を混同してしまうケースは少なくありません。
この記事では、熱拡散率の意味、熱が伝わる仕組み、熱伝導率との違い、測定方法、活用時の注意点までを順に解説します。

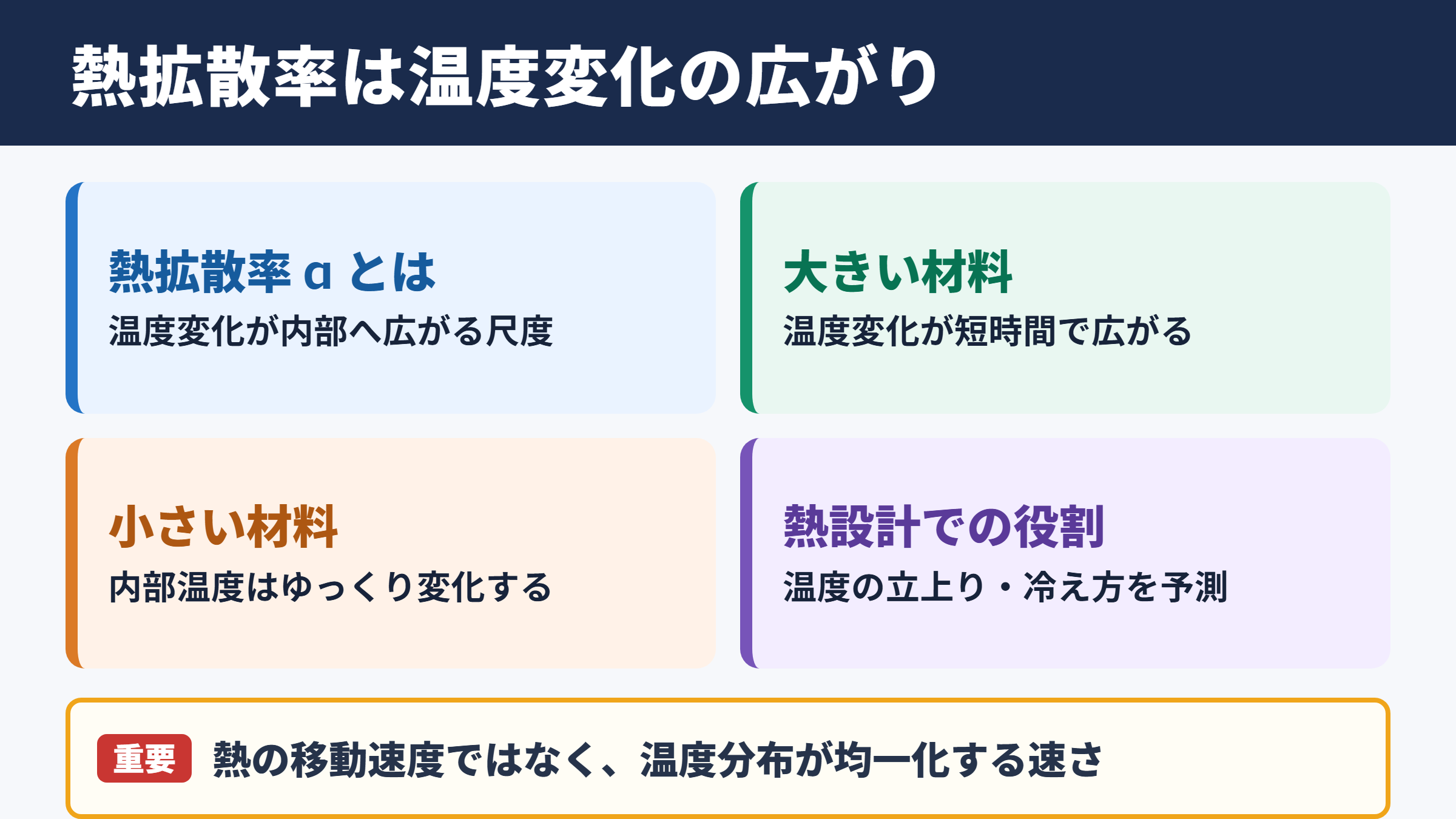

熱拡散率の意味と結論
それではまず熱拡散率の意味と結論について解説していきます。
温度変化の広がりやすさを示す物性値
熱拡散率とは、材料の一部分に発生した温度変化が、材料内部へどれほど速く広がるかを示す物性値です。
英語では thermal diffusivity と呼ばれ、一般的にはギリシャ文字の α で表されます。
単位には平方メートル毎秒が用いられ、表記は m²/s です。
熱拡散率が大きい材料ほど、加熱または冷却による温度変化が短時間で内部に広がりやすいという特徴があります。
反対に熱拡散率が小さい材料では、表面を加熱しても内部の温度はゆっくり変化します。
ここで重要なのは、熱拡散率が単に熱を運ぶ力だけを意味する数値ではない点です。
材料が熱を伝える能力に加え、受け取った熱によってどの程度温度が上がりやすいか、さらに材料の密度がどのくらいかという要素も含まれます。
そのため、同じ熱伝導率に見える材料であっても、熱拡散率が異なることがあります。
熱拡散率は、熱が移動する速さそのものではなく、材料内の温度分布が均一化へ向かう速さを表す目安です。
熱設計で注目される理由
熱拡散率は、温度の立ち上がりや冷え方を予測するために役立ちます。
たとえばスマートフォン、パソコン、車載機器、パワー半導体などでは、部品の発熱が性能や寿命に影響します。
発熱部から放熱部まで温度変化を速く広げられる材料を選べば、局所的な高温状態を抑えやすくなるでしょう。
金型では、冷却時間や成形サイクルの短縮を検討する際に熱の広がり方が重要です。
建築や断熱の分野では、外気温の変動が室内側へ届くまでの時間を考えるうえで参考になります。
このように、熱拡散率は単独で材料の優劣を決める数値ではありません。
しかし、時間とともに変化する温度挙動を扱う熱設計では、欠かせない基本データとなります。
高い材料と低い材料の傾向
一般に、銅やアルミニウムのような金属は熱拡散率が高い傾向にあります。
加熱された箇所の温度変化が周囲へ比較的速く伝わるため、ヒートシンクや熱交換器、調理器具などに活用されます。
一方、木材、発泡樹脂、繊維系断熱材などは熱拡散率が低い材料です。
温度変化が内部まで到達しにくく、外部の熱の影響を緩やかにする用途に向いています。
ただし、材料の状態によって数値は変わります。
含水率、気孔率、温度、成分、結晶構造、圧縮状態などにより、実際の熱拡散率は変動するためです。
カタログ値だけで判断せず、使用環境に近い条件で確認することが大切でしょう。
| 材料の例 | 熱拡散率の傾向 | 温度変化の伝わり方 | 主な用途の例 |
|---|---|---|---|
| 銅 | 非常に高い | 速く広がりやすい | 放熱部品、熱交換器 |
| アルミニウム | 高い | 比較的速い | 筐体、ヒートシンク |
| ステンレス鋼 | 中程度から低め | 銅より緩やか | 機械部品、容器 |
| ガラス | 低い | ゆっくり広がる | 窓材、光学部品 |
| 樹脂 | 低い | 緩やか | 絶縁部品、成形品 |
| 発泡断熱材 | 非常に低い | かなり緩やか | 断熱材、保冷材 |
熱拡散率を決める仕組み
続いては熱拡散率を決める仕組みを確認していきます。
熱伝導率と体積熱容量の関係
熱拡散率は、熱伝導率を密度と比熱容量で割ることで求められます。
熱拡散率 α ＝ 熱伝導率 λ ÷ 密度 ρ ÷ 比熱容量 c
式をまとめると、α ＝ λ ÷ ρc となります。
熱伝導率は、材料が熱をどれだけ伝えやすいかを表す値です。
密度と比熱容量を掛け合わせたものは体積熱容量と呼ばれ、一定の体積の材料を一定の温度だけ上昇させるために必要な熱量を表します。
つまり、熱を伝えやすくても、材料が多くの熱を蓄えやすい場合には温度変化が広がる速さは抑えられます。
熱拡散率は、熱を通す性質と熱をため込む性質のバランスを数値化したものと考えると理解しやすいでしょう。
熱伝導率が高くても熱拡散率が同じとは限らない理由
熱伝導率が高い材料は、熱エネルギーを移動させやすい材料です。
しかし、熱を多く受け止める材料では、そのエネルギーによる温度上昇が小さくなります。
結果として、温度変化の広がる速度は想定ほど大きくならない場合があります。
たとえば水は比熱容量が大きく、多くの熱を受け取っても温度が変化しにくい性質を持ちます。
金属のように熱伝導率が高い材料でも、密度や比熱容量を合わせて見る必要があります。
熱設計では、熱伝導率だけを比較して材料を決めると、温度応答の予測にずれが出ることがあるでしょう。
短時間の加熱、急冷、繰り返し発熱といった条件では、熱拡散率の確認が特に重要です。
温度変化と内部の熱移動
物体の表面を加熱すると、表面近くの分子や電子の運動が活発になります。
そのエネルギーは、隣接する部分へ少しずつ移動し、時間の経過とともに内部へ伝わります。
この現象が熱伝導です。
一方、熱拡散率は、この熱伝導の結果として材料内部にできた温度差がどの程度早くならされるかを示します。
熱拡散率が大きければ、表面だけが急激に高温になる状態が長く続きにくくなります。
熱拡散率が小さい場合には、表面と内部で温度差が保たれやすく、熱が深部へ届くまで時間がかかります。
熱伝導率は熱エネルギーの通りやすさ、熱拡散率は温度変化が広がる早さとして区別すると、両者の役割を整理しやすくなります。
熱伝導率と熱拡散率の違い
続いては熱伝導率と熱拡散率の違いを確認していきます。
比較する対象の違い
熱伝導率と熱拡散率は、どちらも熱に関する材料特性ですが、比較している対象が異なります。
熱伝導率は、材料を通じて熱エネルギーがどのくらい流れやすいかを見る指標です。
単位はワット毎メートル毎ケルビンで、W/mK と表されます。
熱拡散率は、温度変化が材料内部へ広がる早さを見る指標です。
単位は平方メートル毎秒であり、熱伝導率とは単位も意味も異なります。
熱伝導率が定常状態の熱流を考えるときに役立つのに対し、熱拡散率は加熱直後や冷却途中など、時間変化のある状態を考える際に有効です。
定常的な放熱量を検討するなら熱伝導率、温度の応答速度を検討するなら熱拡散率に注目するとよいでしょう。
| 比較項目 | 熱伝導率 | 熱拡散率 |
|---|---|---|
| 表す内容 | 熱エネルギーの伝わりやすさ | 温度変化の広がりやすさ |
| 主な記号 | λ または k | α |
| 単位 | W/mK | m²/s |
| 重視する場面 | 定常状態の熱移動 | 非定常状態の温度変化 |
| 関係する要素 | 熱を伝える能力 | 熱伝導率、密度、比熱容量 |
| 設計上の例 | 断熱性能、放熱量 | 昇温時間、冷却時間 |
定常状態と非定常状態の考え方
定常状態とは、時間が経過しても各地点の温度がほぼ変化しない状態を指します。
たとえば片側を加熱し続け、反対側を一定温度で冷却している板では、十分に時間が経つと温度分布が安定します。
このときの熱の流れを評価するためには、熱伝導率が中心的な役割を果たします。
非定常状態は、温度が時間とともに変化している状態です。
電源を入れた直後の電子部品、熱湯を注いだ直後の容器、成形後に冷却される樹脂製品などが該当します。
このような場面では、温度がどれだけ速く広がるかを示す熱拡散率が重要になります。
実際の製品では定常状態だけで完結することは少なく、起動と停止、発熱と冷却が繰り返されるため、両方の値を組み合わせて検討することが必要です。
材料選定での使い分け
放熱板やヒートシンクを選ぶ際には、高い熱伝導率が求められます。
熱源から受け取った熱を広い面積へ流し、空気や冷却機構へ逃がす必要があるためです。
一方で、瞬間的な発熱による温度上昇を緩和したい場合には、熱拡散率も確認したい項目です。
急速な温度変化を受ける金型、レーザー加工部品、電池セル周辺部材などでは、温度勾配による熱応力が問題になることがあります。
熱拡散率が高い材料なら温度差が早く小さくなり、局所的な熱ひずみを抑えられる可能性があります。
ただし、熱拡散率が高いことだけで最適な材料とは限りません。
耐熱性、電気絶縁性、強度、加工性、コスト、腐食への強さなども含め、用途に応じて総合的に選定する必要があります。
熱拡散率の測定方法
続いては熱拡散率の測定方法を確認していきます。
レーザーフラッシュ法の概要
熱拡散率の代表的な測定方法として、レーザーフラッシュ法があります。
薄い円板状または板状の試験片の片面に短時間のレーザー光を照射し、反対面の温度変化を測定する方法です。
レーザーによって試験片の表面を瞬間的に加熱すると、熱は試料の厚み方向へ伝わります。
裏面の温度が上昇するまでの時間を解析することで、熱拡散率を求めます。
短時間で測定できること、広い温度範囲で評価しやすいこと、固体材料の比較に適していることが大きな特徴です。
レーザーフラッシュ法は、金属、セラミックス、樹脂、複合材などの熱物性評価で広く利用されている手法です。
単純化した計算例として、試験片の厚みを L、裏面温度が一定の基準に達するまでの時間を t とした場合、熱拡散率は厚みの二乗を時間で割った値に比例します。
実際の測定では、熱損失、試料表面の状態、パルス幅、検出器の応答などを補正した解析が必要になります。
測定装置のソフトウェアでは、これらの影響を考慮したモデルを用いて数値を算出するのが一般的です。
熱線法とその他の測定手法
熱物性の測定には、レーザーフラッシュ法以外にも複数の方法があります。
熱線法は、細い発熱体を試料内または試料表面に配置し、加熱時の温度変化を利用して熱伝導率や熱拡散率を評価する手法です。
粉体、液体、断熱材、柔らかい材料など、レーザーフラッシュ法では試験片の作製が難しい対象で用いられることがあります。
周期加熱法では、周期的に与えた熱に対する温度応答の位相差や振幅を解析します。
薄膜や積層材料、微小領域の熱特性を調べる技術として、用途に応じた手法が選ばれます。
測定方法によって必要な試料の形状、測定時間、温度範囲、得られるデータの扱いやすさが異なります。
材料の種類だけでなく、評価したい方向や厚み、使用環境を踏まえて選ぶことが重要でしょう。
試験片と測定条件の注意点
熱拡散率は、試験片の準備や測定条件の影響を受けます。
表面が粗すぎる、厚みが均一でない、内部に空隙があるといった状態では、測定結果のばらつきにつながることがあります。
レーザー照射を利用する測定では、透明な試料や反射率の高い金属に対して、表面へ吸収膜を施す場合があります。
これは照射エネルギーを安定して試料へ与え、赤外線による温度検出をしやすくするためです。
また、異方性を持つ材料では、測定方向によって熱拡散率が異なります。
炭素繊維強化樹脂、積層セラミックス、木材、圧延材などでは、厚み方向と面内方向を区別して評価する必要があるでしょう。
測定値を見るときは、材料名だけでなく、温度、方向、密度、含水状態、試験片形状まで確認することが欠かせません。
用途別に見る熱拡散率の活用
続いては用途別に見る熱拡散率の活用を確認していきます。
電子機器と放熱部材
電子機器の小型化と高性能化が進むほど、限られた空間で発生する熱を適切に処理する必要があります。
半導体チップの周辺に熱が集中すると、処理性能の低下、誤動作、部品の劣化につながるおそれがあります。
そこで、熱拡散率の高い金属、グラファイト系シート、熱伝導性を付与した複合材料などが放熱設計に活用されます。
熱拡散率が高い材料は、発熱点の近くに生じる高温部を広げ、温度の偏りを緩和しやすい特徴があります。
ただし、部材全体から外部へ熱を逃がすには、熱伝導率、表面積、空気の流れ、接触熱抵抗、放熱フィンの形状なども影響します。
熱拡散率だけを高めても、最終的な放熱経路が不十分なら期待どおりの効果は得られません。
電子機器の熱対策では、熱を広げる材料、熱を運ぶ経路、熱を外へ逃がす構造を一体で設計することが重要です。
金型と生産工程
射出成形、ダイカスト、プレス加工、熱処理などの生産工程では、製品や金型の温度管理が品質と生産性を左右します。
金型内の温度が不均一になると、成形品の反り、収縮差、表面不良、寸法ばらつきの原因となることがあります。
熱拡散率の高い金型材料や冷却構造を採用すると、局所的な温度差が残りにくくなり、冷却時間の短縮につながる可能性があります。
特に複雑な形状の金型では、冷却配管の配置と材料の熱特性を合わせて検討する必要があります。
熱伝導率が高い材料を使っても、冷却水が届きにくい箇所があれば温度むらは残ります。
温度解析では、材料の熱拡散率を入力値として用い、時間ごとの温度変化を予測する場面も多くあります。
成形サイクルを安定させるには、最高温度だけでなく、温度が均一になるまでの時間にも目を向けることが必要です。
建築材料と断熱性能
建築分野では、熱伝導率が断熱性能の代表的な指標として使われます。
一方、熱拡散率は、昼夜の外気温変動が壁や屋根を通って室内側へ影響する時間を考える際に役立ちます。
熱拡散率が低い材料では、外部からの温度変化が内部へ伝わるまでに時間がかかります。
そのため、日射を受ける外壁や屋根の温度変動を緩和する設計で参考になるでしょう。
コンクリートのように熱容量が大きい材料は、熱を蓄えることで室内温度の急な変化を和らげる働きを持ちます。
断熱材との組み合わせ、壁体の層構成、換気条件、地域の気候などによって実際の効果は変わります。
建物の快適性を評価する際には、熱伝導率だけでなく、比熱容量や熱拡散率を含めた動的な熱挙動を考えることが大切です。
熱拡散率を扱う際の注意点
続いては熱拡散率を扱う際の注意点を確認していきます。
温度による数値変化
熱拡散率は、常に一定の値とは限りません。
多くの材料では、温度が変わると熱伝導率、比熱容量、密度が変化し、それに伴って熱拡散率も変わります。
金属では温度上昇により熱伝導率が変化することがあり、樹脂ではガラス転移付近で比熱容量や内部構造の影響が現れる場合があります。
高温炉の部材、エンジン周辺部品、電池、調理器具、低温機器などでは、室温のカタログ値だけで設計すると不十分なことがあります。
実際に使用する温度範囲のデータを確認し、必要に応じて温度依存性を解析へ反映させることが重要です。
例として、室温で得られた熱拡散率を高温環境の計算へそのまま使う場合には、材料データの適用温度範囲を必ず確認します。
複合材料と異方性
複数の材料を組み合わせた複合材料では、熱拡散率を単純に平均できない場合があります。
繊維の向き、粒子の分散状態、層の構成、接着層の厚み、界面の状態などが熱の伝わり方に影響するためです。
たとえば炭素繊維強化プラスチックでは、繊維方向には熱が伝わりやすくても、厚み方向では異なる性質を示すことがあります。
積層基板や多層フィルムでも、面方向と厚み方向の熱拡散率を分けて考える必要があります。
さらに、材料同士の接触面には熱抵抗が生じます。
接触熱抵抗が大きいと、各材料の熱拡散率が高くても、境界で熱の移動が妨げられるでしょう。
複合構造では、材料単体の物性値だけでなく、界面を含む構造全体の熱挙動を評価することが重要です。
データ比較で確認したい条件
材料データシートに記載された熱拡散率を比較する際には、測定条件をそろえる必要があります。
測定温度が異なれば、数値を単純に比べられないことがあります。
試料の密度、含水率、結晶化度、充填材の割合、加工履歴なども結果へ影響します。
樹脂ではグレードの違いによって熱物性が大きく変わることがあり、同じ樹脂名だからといって同じ値になるとは限りません。
粉末、シート、バルク材、焼結体など、試料の形態が異なる場合も注意が必要です。
設計や品質保証に用いるデータなら、測定規格、試験機関、測定方向、統計的なばらつきまで確認すると安心です。
熱拡散率の数値は、測定条件とセットで読み取ることで初めて適切に活用できます。
熱拡散率のまとめ
熱拡散率とは、材料内で温度変化がどれほど速く広がるかを示す物性値です。
熱伝導率を密度と比熱容量で割って求められ、熱を伝える性質と熱を蓄える性質の両方が関係します。
熱伝導率が熱エネルギーの流れやすさを表すのに対し、熱拡散率は加熱や冷却に対する温度応答の速さを見る指標です。
電子機器の放熱、金型の冷却、建築材料の温熱環境、複合材料の評価など、時間とともに温度が変化する多くの場面で活用されています。
測定値を利用する際には、温度、試料の状態、測定方向、材料構成といった条件を確認することが大切です。
熱伝導率と熱拡散率を目的に応じて使い分けることが、精度の高い材料選定と熱設計につながります。
