熱拡散率の単位は？SI単位と計算式・求め方を解説！
熱を加えた材料が、どの程度の速さで内部へ温度変化を広げるかを示す値が熱拡散率です。
断熱材、金属部品、電子機器の放熱設計、建築材料など、温度に関わる多くの分野で利用されています。
単位だけを覚えるのではなく、熱伝導率や比熱、密度との関係まで押さえると、計算結果の意味も判断しやすくなるでしょう。

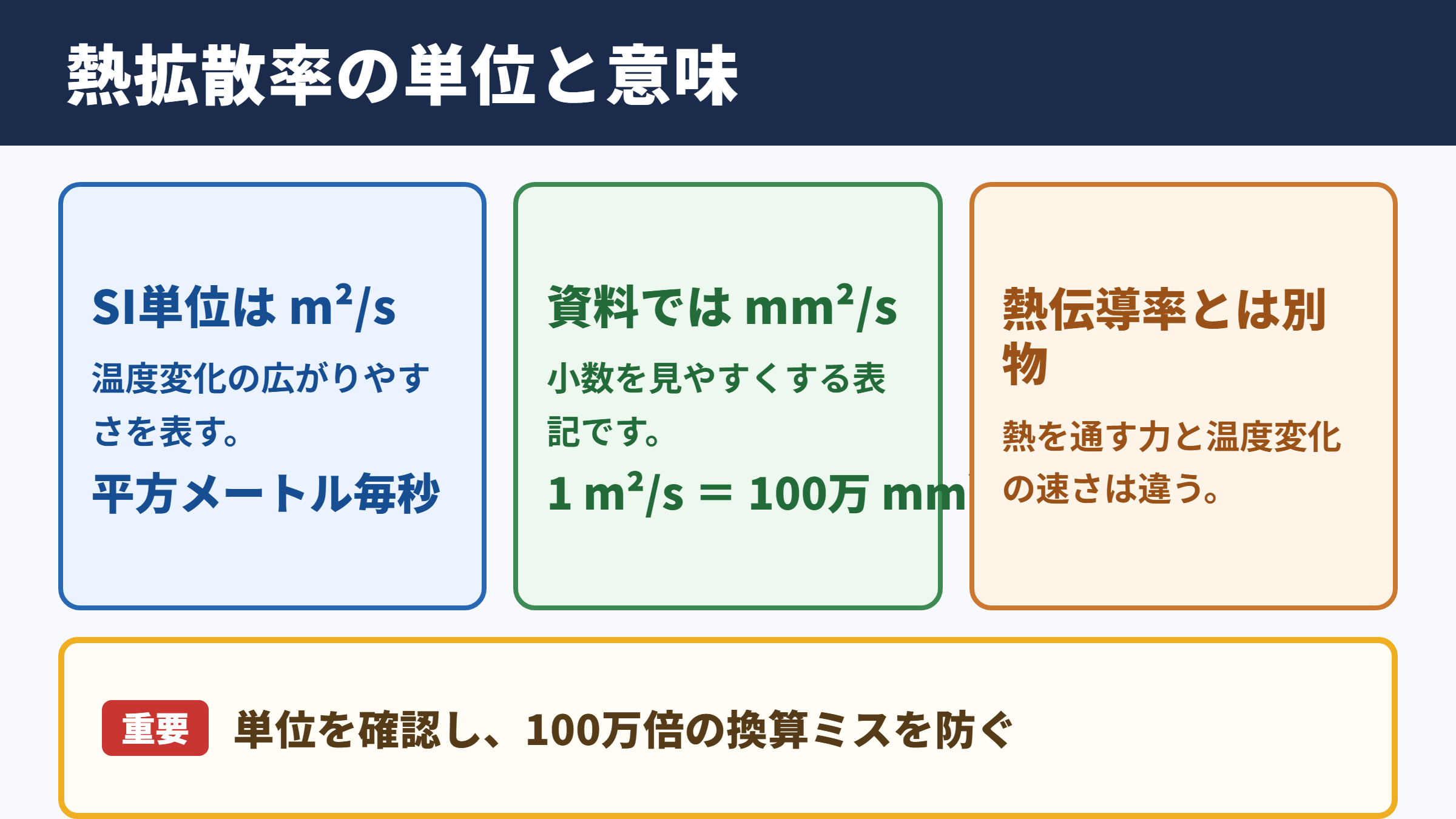

熱拡散率の単位と基本的な意味
それではまず熱拡散率の単位と基本的な意味について解説していきます。
SI単位としての平方メートル毎秒
熱拡散率のSI単位は、平方メートル毎秒です。
記号ではm²/sと表します。
長さの単位であるメートルを二乗し、それを時間の単位である秒で割った形です。
熱拡散率は、熱そのものが移動する量ではなく、材料内部における温度変化の広がりやすさを表すため、このような単位になります。
数値が大きい材料ほど、表面で生じた温度変化が内部へ比較的すばやく伝わる傾向があります。
熱拡散率の単位はm²/sです。
熱伝導率のW/m・Kと混同しやすいため、測定値や資料を読む際には単位まで確認することが重要です。
実務資料で見かけるミリメートル毎秒
材料メーカーのカタログや測定装置の資料では、mm²/sが使われることもあります。
m²/sでは小数点以下の桁数が多くなりやすいため、数値を見やすくする目的です。
1mは1000mmなので、1m²は100万mm²になります。
したがって、1m²/sは1,000,000mm²/sに換算できます。
単位換算を誤ると、熱拡散率を100万倍違って扱うことになるため注意が必要でしょう。
| 表記 | 意味 | 換算の関係 |
|---|---|---|
| m²/s | SI単位での熱拡散率 | 基本となる表記 |
| mm²/s | 平方ミリメートル毎秒 | 1m²/sは1,000,000mm²/s |
| cm²/s | 平方センチメートル毎秒 | 1m²/sは10,000cm²/s |
熱伝導率との違い
熱拡散率と熱伝導率は、名前が似ていても役割が異なります。
熱伝導率は、材料が熱をどれほど通しやすいかを示す物性値です。
一方の熱拡散率は、材料の温度がどれほど速く変化するかに注目した値です。
たとえば熱伝導率が高い金属でも、密度や比熱が大きければ、温度変化の速さは単純には決まりません。
熱を流す能力と温度が変わる速さは別の指標と理解すると、両者の違いを整理しやすくなります。
熱拡散率の計算式と構成要素
続いては熱拡散率の計算式と構成要素を確認していきます。
基本式に含まれる三つの物性値
熱拡散率は、熱伝導率を密度と比熱容量の積で割って求めます。
熱拡散率 α ＝ 熱伝導率 λ ÷ 密度 ρ ÷ 比熱容量 c
記号で表すと、α ＝ λ ÷ ρc です。
αは熱拡散率、λは熱伝導率、ρは密度、cは比熱容量を示します。
熱伝導率の単位はW/m・K、密度はkg/m³、比熱容量はJ/kg・Kを用いるのが一般的です。
これらをSI単位で計算すると、最終的な単位はm²/sになります。
単位のつながりまで確認しておくと、入力データの取り違えを早い段階で見つけられるでしょう。
体積比熱との関係
密度と比熱容量を掛け合わせた値は、体積比熱と呼ばれます。
体積比熱は、一定体積の材料の温度を1K上げるために必要な熱量を示す値です。
同じ熱伝導率であれば、体積比熱が小さい材料ほど熱拡散率は大きくなります。
つまり、熱が伝わりやすく、なおかつ温まりにくい材料では温度変化が速く広がりやすいということです。
熱拡散率は熱伝導率と蓄熱しにくさを合わせて見た値とも考えられます。
| 物性値 | 主な単位 | 熱拡散率への影響 |
|---|---|---|
| 熱伝導率 λ | W/m・K | 大きいほど熱拡散率は大きくなります |
| 密度 ρ | kg/m³ | 大きいほど熱拡散率は小さくなります |
| 比熱容量 c | J/kg・K | 大きいほど熱拡散率は小さくなります |
| 体積比熱 ρc | J/m³・K | 大きいほど温度変化は緩やかになります |
計算式から分かる材料特性
熱拡散率が大きい材料では、加熱面と離れた位置でも比較的早く温度変化が現れます。
銅やアルミニウムなどの金属は、一般に熱伝導率が高いため、熱拡散率も大きくなりやすい傾向です。
反対に、木材や樹脂、発泡体のような材料は、熱伝導率が低く、内部へ熱が広がる速度も緩やかです。
ただし材料の組成、空隙率、温度、水分量によって物性値は変わります。
設計や試験では、用途に近い条件のデータを使うことが大切です。
熱拡散率の求め方と計算例
続いては熱拡散率の求め方と計算例を確認していきます。
物性値から算出する手順
熱拡散率を計算で求める場合は、最初に熱伝導率、密度、比熱容量を準備します。
次に、それぞれの単位をSI単位へそろえます。
密度がg/cm³で示されている場合はkg/m³へ、比熱がkJ/kg・Kで示されている場合はJ/kg・Kへ換算します。
その後、密度と比熱容量を掛け、熱伝導率をその値で割ります。
最後に得られた値の単位がm²/sになっているかを確認すると安心です。
計算前に単位をそろえる工程が最も重要です。
熱伝導率だけがW/m・Kで、比熱だけがkJ/kg・Kのままでは、正しい熱拡散率を求められません。
金属材料を想定した計算例
熱伝導率が200W/m・K、密度が2700kg/m³、比熱容量が900J/kg・Kの材料を例にします。
まず、密度と比熱容量の積を計算します。
2700 × 900 ＝ 2,430,000J/m³・K
200 ÷ 2,430,000 ＝ 約0.0000823m²/s
この材料の熱拡散率は、およそ8.23×10のマイナス5乗m²/sです。
mm²/sで表す場合は100万を掛けるため、およそ82.3mm²/sとなります。
指数表記と通常表記のどちらを用いるかは資料によりますが、単位と桁数の組み合わせを必ず確認しましょう。
樹脂材料を想定した計算例
次に、熱伝導率が0.20W/m・K、密度が1200kg/m³、比熱容量が1500J/kg・Kの樹脂を考えます。
密度と比熱容量の積は1,800,000J/m³・Kです。
熱拡散率 α ＝ 0.20 ÷ 1,800,000
計算結果は約1.11×10のマイナス7乗m²/sです。
mm²/sへ換算すると、およそ0.111mm²/sになります。
先ほどの金属材料と比べると、温度変化が内部へ届く速度には大きな差があります。
数値の大小は材料選定や加熱時間の検討に直結する要素です。
熱拡散率の測定方法と評価条件
続いては熱拡散率の測定方法と評価条件を確認していきます。
レーザーフラッシュ法の概要
熱拡散率の代表的な測定法として、レーザーフラッシュ法があります。
円板状または板状の試料の片面へ短時間のレーザー光を照射し、反対面の温度上昇を測定する方法です。
照射から温度変化が現れるまでの時間を解析することで、熱拡散率を算出します。
短時間で測定でき、固体材料の評価に幅広く活用されています。
高温域での材料特性を調べたい場面でも採用されやすい測定方法です。
熱線法と定常法の特徴
熱線法は、試料中の発熱体や熱線から生じる温度変化を利用する測定法です。
粉末、液体、断熱材など、試料形状に応じた方式が選ばれます。
一方で定常法は、一定の温度差を与えた状態で熱流を測り、主に熱伝導率を評価する方法として知られています。
熱拡散率そのものを求めるには、別途、密度と比熱容量を組み合わせる場合もあります。
測定装置の方式だけでなく、どの物性値を直接測っているかを確認することが重要です。
| 測定方法 | 主な特徴 | 適した検討場面 |
|---|---|---|
| レーザーフラッシュ法 | 短時間の温度応答を解析 | 金属、セラミックス、樹脂の熱拡散率測定 |
| 熱線法 | 発熱源周辺の温度変化を利用 | 断熱材、粉体、液体の評価 |
| 定常法 | 安定した熱流を評価 | 熱伝導率を中心とした評価 |
温度と試料状態による変動
熱拡散率は、常に一定とは限りません。
温度が上がると熱伝導率や比熱容量が変化し、熱拡散率も変動する場合があります。
多孔質材料では、含まれる空気や水分の状態による影響も無視できません。
複合材料では、繊維の向きや積層方向によって、熱の広がり方が異なることもあります。
測定温度、試料厚さ、含水状態、熱流方向は、結果を比較する際に確認したい条件です。
異なる資料の熱拡散率を比較する際は、数値だけで判断しないことが大切です。
測定温度と測定方法が異なれば、同じ材料名でも値に差が出る可能性があります。
熱拡散率の活用分野と材料選定
続いては熱拡散率の活用分野と材料選定を確認していきます。
電子機器の放熱設計
半導体、基板、ヒートシンクなどの電子機器では、発熱部から熱を素早く広げる設計が求められます。
このとき、高い熱拡散率を持つ材料は局所的な温度上昇を抑えるために役立ちます。
ただし、熱拡散率が高いだけでは十分ではありません。
熱を外部へ逃がす経路、接触熱抵抗、放熱面積、冷却方式まで含めて検討する必要があります。
熱を広げる性能と熱を捨てる性能は分けて考えることが、実用的な放熱設計につながります。
建築と断熱材料の検討
建築分野では、壁、床、屋根に使う材料の熱的な性質が室内環境へ影響します。
断熱性能の中心となる指標は熱伝導率ですが、日射や外気温の変動に対する応答を見る際には熱拡散率も参考になります。
熱拡散率が低い材料では、温度変化が材料内部へゆっくり伝わります。
そのため、短時間の外部温度変化が室内側へ届きにくい特性を期待できる場合があります。
蓄熱性、厚さ、施工状態を含めた総合的な判断が必要でしょう。
金属加工と熱処理の管理
溶接、焼入れ、切削などの金属加工では、加熱と冷却による温度分布が品質に影響します。
熱拡散率が高い材料は、熱が広がりやすいため、加熱点だけが極端な高温になる状態を避けやすい面があります。
一方で、周辺部まで温度が変化しやすいため、熱ひずみや冷却条件の管理が重要になることもあります。
材料の熱物性を把握すると、加熱時間、治具の設計、冷却工程の検討に役立ちます。
熱拡散率は温度むらの予測に関わる物性値として活用できます。
まとめ
熱拡散率のSI単位はm²/sであり、材料内部へ温度変化が広がる速さを示す物性値です。
基本式は、熱伝導率を密度と比熱容量の積で割る形になります。
熱伝導率が高いほど熱拡散率は大きくなり、密度や比熱容量が大きいほど小さくなる関係です。
計算では、W/m・K、kg/m³、J/kg・Kという単位をそろえることが欠かせません。
また、測定温度や材料の水分量、組織、熱流方向によって値が変わる可能性があります。
熱拡散率の数値は単位と測定条件をセットで確認することが、正確な比較と適切な材料選定への近道です。
