ブリネル硬さとは？意味や測定原理も！硬さ試験、圧子、鋼球、JIS規格など
材料の硬さを調べる方法には複数の種類がありますが、比較的大きな圧痕を利用して評価する代表的な方法がブリネル硬さ試験です。
鋳鉄、アルミニウム合金、銅合金など、組織が均一ではない材料の評価にも使われやすく、製造現場や品質管理で重要な役割を担います。
本記事では、ブリネル硬さの意味、測定原理、圧子となる鋼球や超硬合金球、JIS規格、試験時の注意点までを順に解説します。

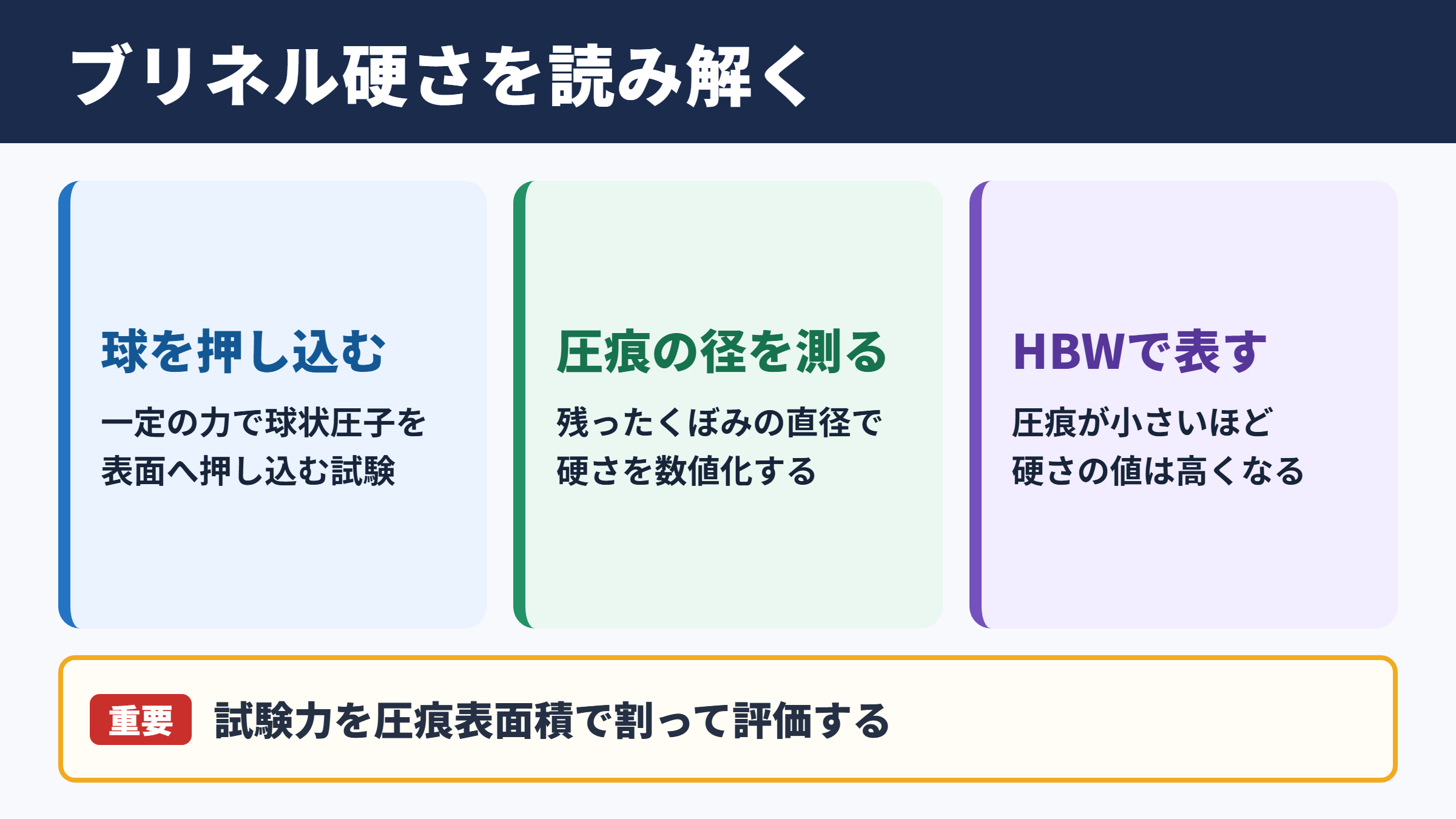

ブリネル硬さの意味と測定原理
それではまずブリネル硬さの意味と測定原理について解説していきます。
押し込みによる硬さの評価
ブリネル硬さとは、一定の力で球状の圧子を試験片表面へ押し込み、残ったくぼみの大きさから材料の硬さを数値化する硬さ試験です。
英語では Brinell hardness と呼ばれ、一般に HBW という記号で表されます。
数字が大きいほど、同じ荷重を加えても圧痕が小さくなるため、材料は硬いと判断できます。
ブリネル硬さは圧痕の直径を測定する方式であり、表面のごく浅い部分だけではなく、ある程度広い範囲の材料特性を反映しやすい点が特徴です。
ロックウェル硬さのように押し込み深さを読む試験とは考え方が異なり、ビッカース硬さのように四角すい圧子の対角線長さを読む方法とも区別されます。
ブリネル硬さは、球状圧子による圧痕の表面積を基準に評価します。
圧痕が小さい材料ほど、ブリネル硬さの値は高くなります。
鋼球と超硬合金球の役割
試験では球形の圧子を使用します。
以前は鋼球が広く利用されていましたが、硬い材料では圧子側が変形するおそれがあるため、現在は超硬合金球を用いる HBW 表記が基本となっています。
圧子の直径には、10 mm、5 mm、2.5 mm、2 mm、1 mmなどがあり、試験片の厚さ、材質、製品寸法に応じて選定します。
大きい球を用いると圧痕も大きくなり、材料内の局所的なばらつきの影響を平均化しやすくなります。
一方で、小型部品や薄板では大きな圧痕を作れないため、適切な球径と荷重の組み合わせが欠かせません。
圧痕直径から求める計算式
ブリネル硬さは、加えた試験力を圧痕のくぼみ表面積で割る考え方で算出します。
実務では硬さ試験機や換算表を使う場面が多いものの、原理を理解するためには計算要素を押さえておくと便利です。
ブリネル硬さの基本式は、試験力を圧痕表面積で除した値です。
計算には試験力、圧子球の直径、測定した圧痕直径を用います。
圧子径を D、圧痕直径を d、試験力を F とした場合、圧痕の大きさが計算の中心になります。
圧痕を真上から測り、直交する二方向の直径を測定して平均値を使うことで、わずかな真円度の乱れを抑えられます。
圧痕直径の読み取り誤差は硬さ値に直結するため、投影機や専用顕微鏡のピント合わせも品質管理の一部です。
試験条件と硬さ記号の読み方
続いては試験条件と硬さ記号の読み方を確認していきます。
HBW表示に含まれる情報
ブリネル硬さの試験結果は、単に数値だけを書くのではなく、圧子径、試験力、保持時間などの条件を併記することがあります。
たとえば HBW 10／3000／10 という表記では、10 mmの超硬合金球を用い、規定の試験力を加え、10秒間保持した条件を示します。
このような表記が必要になる理由は、同じ材料でも試験条件が変われば圧痕径と硬さ値の比較条件が変わるためです。
硬さの数値だけを別条件の結果と単純比較しないことが、図面確認や受入検査での基本となります。
| 表示例 | 主な意味 | 確認したい項目 |
|---|---|---|
| 180 HBW 10／3000／10 | ブリネル硬さ180 | 10 mm球、試験力、保持時間 |
| 95 HBW 5／250／15 | 比較的小さな条件での測定 | 小型試験片への適用可否 |
| HBW | 超硬合金球による試験 | 圧子材質と規格適合性 |
| HB | 古い資料で見られる表記 | 詳細条件の有無 |
試験力と圧子径の組み合わせ
ブリネル試験では、材質に合わせて試験力を選びます。
一般的には圧子球直径の二乗に比例した試験力を設定し、材料ごとに定められた試験力比を参照します。
軟らかい金属に過大な荷重を加えると圧痕が大きくなりすぎ、試験片の裏面や端部の影響を受けやすくなります。
反対に硬い材料に荷重が不足すると圧痕が小さすぎて、測定のばらつきが増える可能性があります。
条件選定では、材料の種類だけでなく試験片の厚さと圧痕周辺の余裕も確認します。
圧痕の中心から試験片端部まで、十分な距離を確保することが大切です。
保持時間が測定値へ与える影響
圧子を所定の試験力まで加えた後、一定時間そのまま保持します。
保持時間中には塑性変形が進むため、特にアルミニウム、銅、軟質金属では条件の違いが結果に影響しやすいでしょう。
規定より短い時間で除荷すると、圧痕が安定する前に測定へ進むことになり、再現性を損なうおそれがあります。
測定記録には、硬さ値とともに圧子径、試験力、保持時間、試験日、担当者、試験片番号を残すと追跡しやすくなります。
JIS規格と精度管理の基礎
続いてはJIS規格と精度管理の基礎を確認していきます。
JIS Z 2243の位置付け
ブリネル硬さ試験の方法は、JIS Z 2243で定められています。
この規格では、試験機、圧子、試験片、試験手順、圧痕測定、結果の表し方などが体系的に示されています。
取引先の図面や検査要領書にブリネル硬さの指定がある場合、社内の慣例だけではなく、要求されるJIS規格の版と条件を確認することが重要です。
ISO規格に沿った運用が求められることもあるため、海外拠点や輸出品では規格間の表記差にも注意が必要となります。
試験機の校正と日常点検
正しい試験条件を設定しても、試験機の荷重機構や圧痕測定装置にずれがあれば、信頼できる値は得られません。
定期校正では、荷重の正確さ、圧子の状態、測定系の精度、硬さ基準片による確認などを行います。
日常点検では、圧子球の欠け、汚れ、摩耗、試料台のがたつき、レンズの汚れを確認するとよいでしょう。
圧子にわずかな損傷があるだけでも圧痕形状は乱れるため、硬さ値だけでなく圧痕の見た目も確認します。
基準片の測定値が管理範囲を外れた場合、製品測定を続ける前に原因を確認します。
試験機の異常、圧子の損傷、測定倍率の設定違いなどを切り分けることが必要です。
試験片の厚さと表面状態
試験片は、圧子を押し込んでも裏面に影響が出ない厚さを持つ必要があります。
薄すぎる試験片では、支持台の影響や裏面の膨らみによって圧痕が本来の形にならず、正確な硬さ評価が難しくなります。
また、表面の酸化皮膜、さび、塗装、油分、粗い切削痕は測定の妨げです。
研削や研磨で測定面を整える際にも、過度な発熱で組織や表面硬さを変えないよう配慮します。
測定面は平坦で清浄な状態に整えることが、JISに沿った試験の出発点です。
圧痕測定と判定作業のポイント
続いては圧痕測定と判定作業のポイントを確認していきます。
二方向測定による平均値
ブリネル硬さでは、圧痕の直径を互いに直角となる二方向で測定します。
二つの測定値に差がある場合は、圧痕が真円ではない可能性があり、試験片の傾きや表面状態、圧子の不具合を疑うきっかけになります。
平均直径を求めて硬さを算出しますが、大きな差が出た結果をそのまま採用するのは適切ではありません。
圧痕周辺に割れ、盛り上がり、欠けがないかも併せて観察しましょう。
測定顕微鏡と投影機の使い方
圧痕径の測定には、測定顕微鏡、投影機、画像測定機、硬さ試験機に組み込まれた光学系などを使用します。
投影機では圧痕の輪郭に十字線や測定線を合わせ、左右端の接線位置を丁寧に読み取ります。
焦点が合っていない状態では輪郭が太く見え、読み取り位置が人によって変わりやすくなります。
圧痕の境界を同じ判定基準で読むことが、複数作業者間の測定差を抑えるポイントです。
測定前には、倍率、校正状態、照明、焦点を確認します。
二方向の直径を測った後、平均値と差の大きさを記録すると、異常の発見につながります。
不合格判定を防ぐための記録
硬さ規格の上限値または下限値に近い製品では、測定条件の記録が特に重要です。
たとえば鋳造品では部位ごとに冷却速度が異なり、同一製品内でも硬さに差が生じることがあります。
測定位置を図面や写真で残し、圧痕間隔、表面処理の有無、ロット番号を記録すれば、後日の原因調査が進めやすくなります。
仕様値を外れたときは、測定ミスと材料特性の変動を分けて考えることが品質保証の要点です。
他の硬さ試験との違いと使い分け
続いては他の硬さ試験との違いと使い分けを確認していきます。
ロックウェル硬さとの違い
ロックウェル硬さ試験は、圧子を押し込んだ深さの差から硬さを求める方法です。
測定時間が比較的短く、圧痕も小さいため、量産ラインでの迅速な検査に向いています。
ただし、鋳鉄のように黒鉛や組織のばらつきがある材料では、局所測定によるばらつきが問題になることがあります。
広い圧痕で平均的な性質を見やすいブリネル試験は、鋳造品や比較的軟らかい金属の評価で長所を発揮します。
ビッカース硬さとの違い
ビッカース硬さ試験は、ダイヤモンド製の四角すい圧子を使い、圧痕の対角線長さから硬さを求めます。
小さな荷重でも測定できるため、薄板、熱処理層、めっき、微小部位の評価に適しています。
一方で、圧痕が小さいほど表面仕上げや顕微鏡の読み取り精度が重要になります。
大きな鋳物の母材硬さを確認したい場合はブリネル硬さ、小さな部品や表面硬化層を詳しく見たい場合はビッカース硬さという選択がしやすいでしょう。
材料別の選定目安
硬さ試験の方法は、材料、形状、厚さ、必要な精度、許容できる圧痕サイズによって決まります。
| 対象材料や目的 | 選ばれやすい試験 | 主な理由 |
|---|---|---|
| 鋳鉄や鋳鋼 | ブリネル硬さ | 組織のばらつきを平均化しやすい |
| アルミニウム合金 | ブリネル硬さ | 比較的軟らかい材料を評価しやすい |
| 焼入れ鋼 | ロックウェル硬さ | 迅速な日常検査に向く |
| 薄板や表面処理層 | ビッカース硬さ | 小荷重で微小領域を測定できる |
| 小型精密部品 | ビッカース硬さ | 圧痕を小さく抑えやすい |
試験法は硬さ値の大小だけで決めず、材料と測定目的で選ぶことが大切です。
ブリネル硬さ試験の注意点とまとめ
ブリネル硬さは、球状圧子を一定の試験力で押し込み、圧痕直径から材料の硬さを評価する試験方法です。
鋳鉄、非鉄金属、比較的厚みのある部品などで使いやすく、広い圧痕によって材料の平均的な性質を把握しやすい特徴があります。
試験では、超硬合金球の状態、圧子径、試験力、保持時間、試験片の厚さ、表面仕上げを適切に管理する必要があります。
正確なブリネル硬さを得る鍵は、規格に合う試験条件と、正確な圧痕直径の測定です。
数値だけでなく、圧痕形状、測定位置、試験条件を一緒に記録することで、品質管理の信頼性が高まります。
JIS Z 2243を基準として運用し、基準片による試験機確認と日常点検を継続すれば、測定結果の再現性を高められるでしょう。
図面に HBW の指定がある場合は、硬さの値だけではなく、圧子径、試験力、保持時間まで含めて確認することが欠かせません。
用途に応じてロックウェル硬さやビッカース硬さと使い分け、材料の品質を適切に評価していきましょう。
