暗電流の原因は？半導体で漏れ電流が生じる仕組みを解説（高い原因）
半導体デバイスで測定値が不安定になったり、待機時の消費電力が想定より増えたりする背景には、暗電流や漏れ電流が関係している場合があります。
暗電流は光が当たっていない状態でも流れる電流を指し、フォトダイオード、イメージセンサー、太陽電池、トランジスタ、集積回路などで重要になる特性です。
わずかな電流に見えても、低照度撮影のノイズ、検出器の感度低下、電池駆動機器の待機電力、信頼性の低下につながることがあります。
ここでは半導体で漏れ電流が発生する物理的な仕組み、高い暗電流を招く原因、評価方法、低減策までを分かりやすく解説します。

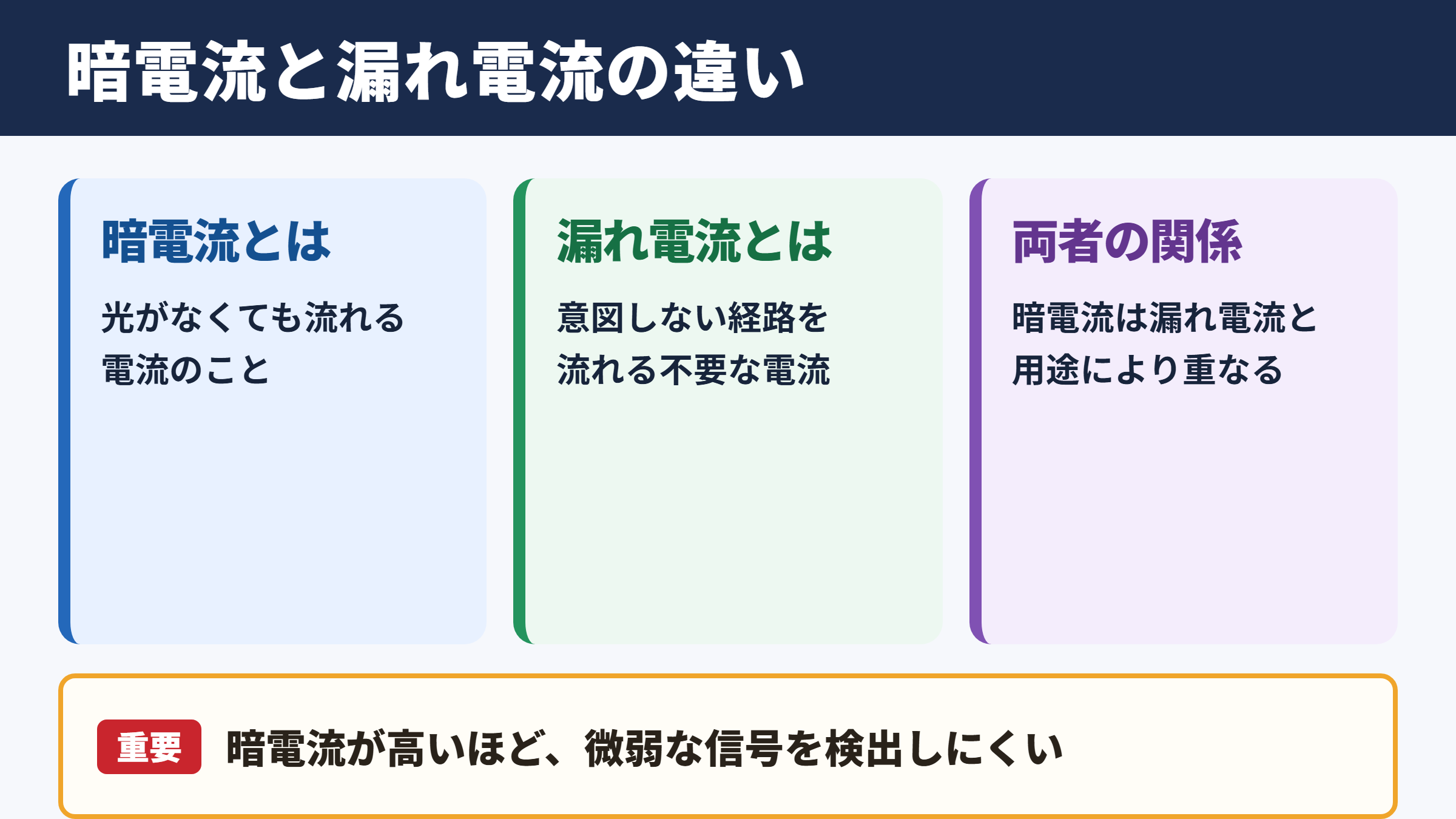

暗電流と漏れ電流の基本的な意味
それではまず暗電流と漏れ電流の意味、そして両者の関係について解説していきます。
暗い状態でも発生する電荷
暗電流とは、受光素子やイメージセンサーに光が入射していないにもかかわらず流れる電流です。
本来、フォトダイオードは光子を受け取ることで電子と正孔の対を生み出し、その電荷を電気信号として取り出します。
しかし実際の半導体内部では、熱エネルギーによって電子と正孔が自然に生成されます。
生成された電荷が電界によって移動すると、光による信号ではないにもかかわらず電流として観測されます。
これが暗電流の中心的な仕組みです。
暗電流は光信号がゼロでも完全にゼロにはなりにくい電流であり、特に微弱な光を扱う装置ほど影響が大きくなります。
カメラでは長時間露光時の白い点やざらつき、光センサーでは暗所での出力ずれとして現れやすい特徴があります。
漏れ電流との関係
漏れ電流は、本来は流れない経路を通って流れる不要な電流の総称です。
pn接合の逆方向電流、絶縁膜を通るトンネル電流、基板を介した電流、表面の汚れや水分に起因する電流など、発生経路は一つではありません。
暗電流は漏れ電流と重なる概念ですが、光検出デバイスでは暗状態で観測される電流として扱われることが多いでしょう。
一方でMOSFETやICでは、オフ状態のトランジスタに流れるサブスレッショルド電流やゲート漏れ電流を漏れ電流として評価します。
暗電流は主に暗状態での不要な電流という測定上の呼び方です。
漏れ電流は意図しない経路を流れる不要な電流という構造上の呼び方であり、両者は用途によって重なります。
高い暗電流が問題になる場面
暗電流が高いと、検出したい微小信号に対する雑音比が悪化します。
暗電流そのものは一定のオフセットとして補正できる場合もありますが、実際には時間的な揺らぎを伴います。
電子の到着は確率的に起こるため、電流量が増えるほどショットノイズも増加します。
ショットノイズの大きさは、概ね暗電流の平方根に比例します。
暗電流を四倍にすると、ノイズ成分はおよそ二倍になる関係です。
そのため、暗電流を下げる取り組みは単なる待機電力対策ではなく、検出感度と測定精度を守るための重要な設計項目になります。
半導体内部で電流が生じる仕組み
続いては半導体内部で不要な電流が発生する物理的な流れを確認していきます。
熱励起による電子と正孔の生成
半導体の価電子帯にある電子は、十分な熱エネルギーを得ると伝導帯へ移動します。
電子が移動した跡には正孔が残り、電子と正孔の対が形成されます。
pn接合に逆方向電圧が加わると、空乏層に生じた電界が電子と正孔を反対方向へ引き離します。
この移動が外部回路から見ると逆方向電流、すなわち暗電流になります。
材料のバンドギャップが小さいほど熱励起が起こりやすく、一般に高温では電流が増える傾向です。
温度上昇は暗電流を増やす最も代表的な要因であり、精密な受光装置で冷却機構が採用される理由にもなっています。
空乏層と逆方向バイアス
pn接合ではp型半導体とn型半導体の境界付近に、自由キャリアが少ない空乏層ができます。
逆方向バイアスを高くすると空乏層が広がり、光を電荷として集めやすくなるため、フォトダイオードでは一定の逆電圧を加えて使うことがあります。
ただし電圧を高めすぎると、電界によるキャリアの加速や欠陥準位からの電荷発生が増えます。
さらに高電界ではトンネル現象やアバランシェ増倍が起こり、急激な漏れ電流増加へつながることもあります。
逆方向電圧を上げると、応答速度や空乏層幅に有利な面があります。
その一方で暗電流、絶縁破壊、電力消費のリスクも増えるため、仕様に合った動作電圧の設定が必要です。
欠陥準位を経由する電荷発生
理想的な結晶では電子の状態が整っていますが、実際の半導体には格子欠陥、不純物、結晶の歪み、加工ダメージなどが存在します。
こうした欠陥はバンドギャップ内にエネルギー準位を作り、電子が移動する中継地点になります。
電子が価電子帯から欠陥準位へ移り、さらに伝導帯へ移る経路が生じると、熱だけでは越えにくいエネルギー差を小さな段階に分けて移動できます。
このため、欠陥密度が高い領域では暗電流が増えやすくなります。
特に空乏層内の欠陥は、発生したキャリアがすぐ電界で回収されるため、わずかな欠陥でも電流値に影響しやすい場所です。
暗電流が高くなる主な原因
続いては暗電流が高いときに確認したい代表的な原因を整理していきます。
温度上昇と放熱不足
半導体の熱生成キャリアは温度の影響を強く受けます。
周囲温度が高い、連続動作でチップ温度が上がる、放熱板の接触が不十分、密閉筐体に熱がこもるといった状況では、暗電流が増えやすくなります。
同じ装置でも冬季と夏季で暗出力が変化する場合、温度依存性を疑う価値があります。
測定中に電流がじわじわ上昇するなら、電源投入後の自己発熱も確認したいところです。
| 観測される現象 | 考えられる温度要因 | 確認方法 |
|---|---|---|
| 室温上昇時だけ暗電流が増える | 熱励起キャリアの増加 | 恒温環境で温度特性を測定 |
| 通電後に値が上がる | 自己発熱と放熱不足 | 時間経過とケース温度を記録 |
| 一部の素子だけ値が大きい | 熱抵抗のばらつき | 熱画像や実装状態を確認 |
| 冷却で大幅に改善する | 熱起因の電荷発生 | 冷却前後で暗電流を比較 |
温度を下げる対策は、暗電流低減とノイズ改善を同時に期待できる方法です。
結晶欠陥と製造工程の影響
結晶成長時に生じる転位、金属不純物、イオン注入後の損傷、エッチング時のダメージ、熱処理条件の不適合は、欠陥準位を増やす原因になります。
半導体チップの端部は加工の影響を受けやすく、表面保護が不十分な場合には周辺部から漏れ電流が増えることがあります。
同じ回路設計でもロットによって暗電流の分布が変わる場合、材料品質や工程条件のばらつきが関係している可能性があります。
製造現場ではウエハーマップで異常位置を可視化し、特定の工程や装置との相関を追う手法が取られます。
局所的に高い暗電流が見つかった場合、回路条件だけでなく結晶欠陥、加工端面、表面状態まで視野を広げることが大切です。
電気特性だけでは原因を絞れないため、顕微鏡観察や材料分析を組み合わせるケースもあります。
表面汚染と絶縁不良
半導体表面には酸化膜やパッシベーション膜が形成され、外部環境から素子を守っています。
しかし水分、イオン性汚染物、残留フラックス、指紋、洗浄不足などがあると、表面に導電性の経路ができることがあります。
高湿度環境でだけ漏れ電流が増える場合は、表面リークや封止不良が有力な候補です。
パッケージ内部への水分侵入、樹脂の吸湿、基板の汚れも無視できません。
湿度依存で増減する漏れ電流は、半導体素子そのものではなく周辺の絶縁状態が原因となる場合があります。
デバイス別に見る漏れ電流の発生箇所
続いては代表的な半導体デバイスごとに、漏れ電流が生じやすい箇所を確認していきます。
フォトダイオードとイメージセンサー
フォトダイオードでは、pn接合の空乏層で発生する熱生成電流が暗電流の主成分になります。
イメージセンサーでは画素ごとに暗電流量が異なるため、一部の画素だけが明るく見えるホットピクセルが問題になることがあります。
長時間露光では暗電流が蓄積し、暗い被写体を撮影したときほど目立ちやすくなります。
センサー内部の温度、露光時間、欠陥画素、読み出し回路のノイズを分けて評価することが重要です。
暗電流による蓄積電荷は、暗電流と露光時間の積で概算できます。
露光時間を二倍にすると、他の条件が同じなら暗電流由来の電荷量もおよそ二倍になります。
MOSFETと集積回路
MOSFETでは、ゲート電圧がしきい値以下でも少量の電流が流れるサブスレッショルド電流が重要です。
微細化が進むとゲート絶縁膜が薄くなり、電子が絶縁膜を量子力学的に通り抜けるゲート漏れ電流も課題になります。
また、ドレインと基板の接合リーク、オフ状態のトランジスタ群に流れる待機電流も、低消費電力設計では大きな意味を持ちます。
スマートフォンやIoT機器のように長時間待機する製品では、一つ一つは小さい漏れ電流でも回路全体で積み上がる点に注意が必要です。
パワー半導体と高電圧部品
MOSFET、IGBT、ダイオードなどのパワー半導体では、遮断状態での漏れ電流が耐圧性能や安全性に関わります。
高温時にリーク電流が増えると、自己発熱によってさらに温度が上がる悪循環に入ることがあります。
高電圧では端部の電界集中も問題になり、ガードリングやフィールドプレートなどで電界を分散させる設計が用いられます。
定格電圧に近い条件だけでなく、サージ電圧、温度サイクル、湿度環境を含めた評価が必要でしょう。
高電圧部品の漏れ電流は、単なる消費電力ではなく絶縁破壊の前兆として扱う必要があります。
急な増加や温度との強い相関がある場合は、使用継続より原因調査を優先した方が安全です。
暗電流の測定方法と原因の切り分け
続いては暗電流を正しく測定し、発生原因を切り分けるための考え方を解説していきます。
遮光と測定環境の整備
暗電流の測定では、外部光を確実に遮断することが出発点です。
目に見えない赤外線も影響するため、遮光箱の隙間、ケースの透過、熱源からの赤外放射まで確認します。
高感度の電流測定では、電磁ノイズ、ケーブルの絶縁、測定器の入力バイアス電流、接地方法も結果を左右します。
測定前に一定時間のウォームアップを行い、温度と電圧が安定してから記録すると再現性を高めやすくなります。
温度と電圧を変える評価
原因を推定するには、一定条件で一度だけ測るより、温度と印加電圧を段階的に変えて傾向を見る方法が有効です。
温度に対して滑らかに増えるなら熱励起、特定電圧で急増するなら電界集中や破壊現象、湿度で変わるなら表面リークを疑いやすくなります。
| 変化の傾向 | 推定しやすい原因 | 追加確認 |
|---|---|---|
| 温度上昇で連続的に増加 | 熱生成電流 | 冷却時の改善量 |
| 逆電圧の高い領域で急増 | 電界集中、トンネル、破壊 | 耐圧試験と端部設計 |
| 湿度に応じて変動 | 表面汚染、絶縁不良 | 洗浄、乾燥、封止確認 |
| 特定個体だけ異常 | 局所欠陥、実装不良 | 外観、熱画像、ロット比較 |
測定値を比較するときの注意点
暗電流の値は、温度、逆方向電圧、受光面積、露光時間、測定レンジによって変わります。
そのため、単にナノアンペアやマイクロアンペアの数値だけを比較しても適切な評価にならない場合があります。
受光素子では単位面積当たりの暗電流密度、ICでは動作モードごとの待機電流、パワー半導体では規定電圧と規定温度での漏れ電流を見ることが一般的です。
仕様書の測定条件をそろえずに良否を判断しないことが、誤判定を防ぐ基本になります。
暗電流と漏れ電流を低減する対策
続いては設計、製造、使用環境の各面から暗電流を低減する対策を確認していきます。
温度管理と冷却設計
温度起因の暗電流には、放熱設計の見直しが効果的です。
ヒートシンク、熱伝導シート、筐体への熱伝達、空気の流れを最適化し、素子の接合温度を下げます。
高感度カメラや分光装置では、ペルチェ素子を使ってセンサーを冷却する方法もあります。
ただし冷却部では結露が新たな絶縁不良を生むおそれがあるため、防湿と密封も同時に考える必要があります。
冷却は有効ですが、結露対策まで含めて初めて安定した低暗電流対策になります。
表面保護と実装品質
表面リークを抑えるには、適切なパッシベーション膜、封止材、洗浄工程、乾燥工程が欠かせません。
基板実装後に漏れ電流が増えた場合は、フラックス残渣や洗浄液残り、コーティング不良も確認対象です。
高インピーダンス回路では、プリント基板の表面距離を確保し、ガードパターンを設ける方法も有効です。
部品単体で正常でも、実装状態で異常になることがあるため、素子評価と完成品評価を分けて行うと原因を見つけやすくなります。
回路条件と素子選定
印加電圧を必要以上に高くしない、待機時には不要な回路を電源遮断する、低リーク仕様の部品を選ぶといった回路面の対策も重要です。
MOSFETではしきい値電圧、ゲート酸化膜、プロセス世代、温度特性を確認し、用途に合った品種を選定します。
フォトダイオードでは受光面積と感度だけでなく、暗電流密度、許容逆電圧、動作温度範囲を比較することが大切です。
測定装置では暗電流補正機能を使う方法もありますが、補正だけでノイズが消えるわけではありません。
補正はオフセット対策、低減設計はノイズと信頼性の対策として分けて考えると判断しやすくなります。
暗電流の原因と対策のまとめ
暗電流は、光がない状態でも半導体内で電子と正孔が生成され、電界によって移動することで発生します。
主な原因は温度上昇、pn接合の逆方向電流、結晶欠陥、表面汚染、絶縁不良、高電界によるトンネル現象などです。
暗電流が高いと、イメージセンサーのノイズ、光検出器の感度低下、ICの待機電力増加、パワー半導体の信頼性低下につながるおそれがあります。
原因を調べる際は、遮光条件を整えた上で、温度、電圧、湿度、時間変化、個体差を比較することが有効です。
温度管理、表面保護、洗浄品質、適切なバイアス条件、低リーク部品の選定を組み合わせることで、暗電流と漏れ電流は抑えやすくなります。
特に微小な信号を扱う装置では、暗電流を単なる小さな電流として見過ごさず、ノイズと信頼性を左右する性能項目として管理することが重要です。
