磁石やコイルの周辺で起こる現象を学ぶと、磁束という言葉が登場します。
磁束は磁場の強さを理解するうえで重要な量であり、電磁誘導やモーター、発電機、変圧器などにも深く関わっています。
記号Φで表されることが多いものの、磁力線の本数と何が違うのか、単位は何か、式をどのように使うのか迷う方もいるでしょう。
この記事では、磁束の基本的な意味と記号Φの役割を押さえながら、磁力線との関係、磁束密度、電磁誘導とのつながりまで分かりやすく解説します。

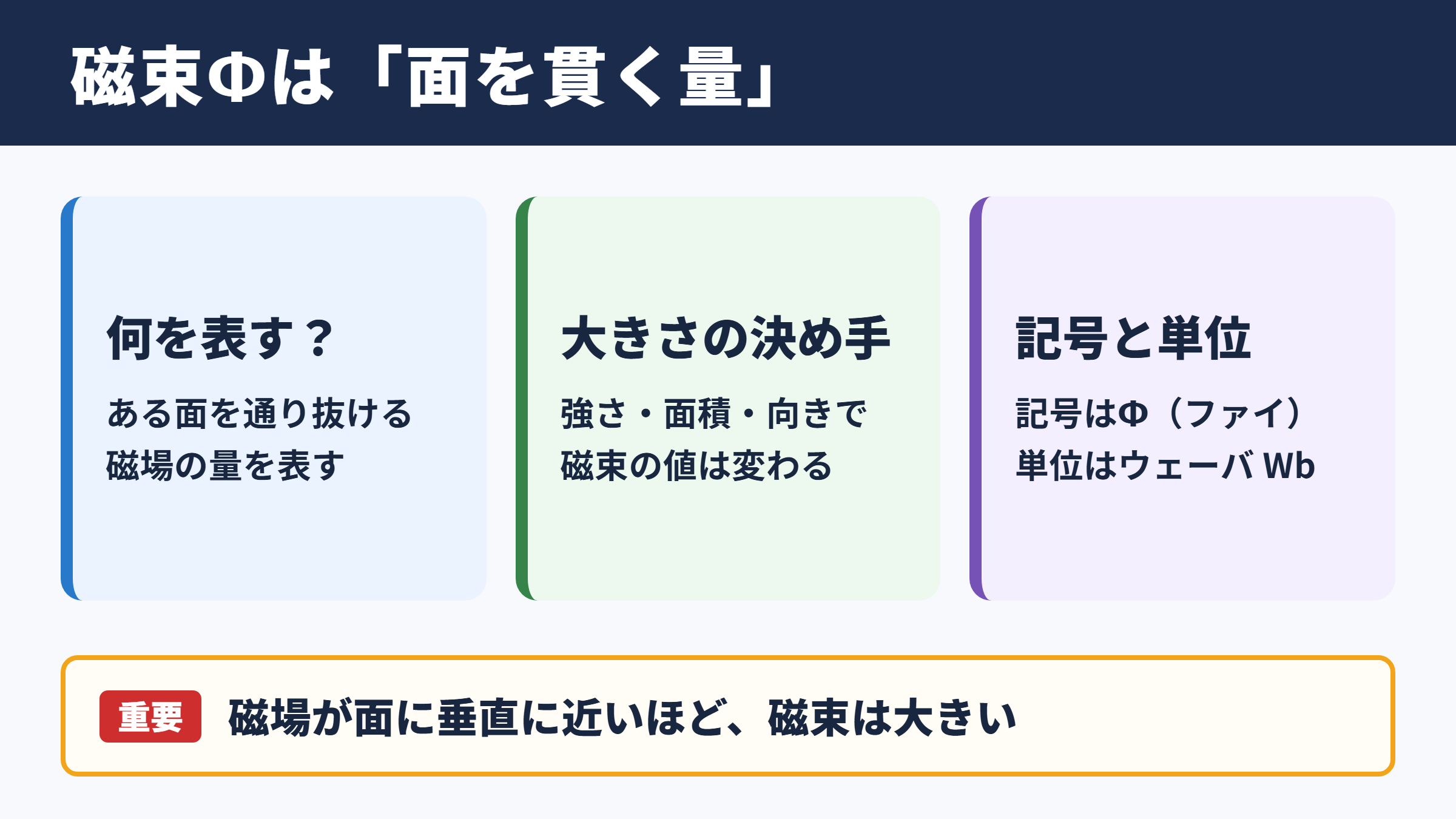

磁束の意味と記号Φ
それではまず磁束の意味と記号Φについて解説していきます。
磁場を通り抜ける量としての磁束
磁束とは、ある面を通り抜ける磁場の量を表す物理量です。
磁場そのものは空間に広がる性質ですが、磁束では特定の面に注目し、その面をどの程度の磁場が通過しているかを考えます。
たとえば、紙の面を磁力線が垂直に多く通り抜けている場合、その紙を通る磁束は大きくなります。
反対に、磁力線が紙の面に沿って横向きに進んでいる場合、紙を貫く量は小さくなり、完全に平行であれば磁束はゼロです。
ここで大切なのは、磁束が単純な磁石の強さではなく、磁場の強さと面積と向きによって決まる量である点です。
同じ磁石を使っていても、通過させる面が大きくなれば磁束は増えますし、面の向きを変えれば値も変化します。
磁束は、ある面をどれだけ磁場が貫いているかを示す量です。
磁場が強いほど、面積が広いほど、磁場が面に垂直に近いほど、磁束は大きくなります。
記号Φと単位ウェーバ
磁束は一般にギリシャ文字の大文字ファイを使い、Φと表記します。
読み方はファイであり、物理や電気の教科書、電気工事や機械設計に関わる資料でもよく使われる記号です。
磁束の国際単位はウェーバで、単位記号はWbです。
一ウェーバは大きな単位に感じられることもあり、実務や電子回路ではミリウェーバやマイクロウェーバで扱う場面もあります。
なお、磁束密度の単位であるテスラとウェーバは混同されやすいため、役割を分けて覚えると理解しやすいでしょう。
| 対象 | 名称 | 主な記号 | 単位 |
|---|---|---|---|
| 面を通る磁場の量 | 磁束 | Φ | ウェーバ Wb |
| ある場所での磁場の密度 | 磁束密度 | B | テスラ T |
| 電流がつくる磁気の強さ | 磁界 | H | アンペア毎メートル A m |
磁束を考える目的
磁束を使う目的は、磁場の影響を面積や方向も含めて定量的に扱うためです。
磁石の近くに磁場があるとだけ考えるよりも、コイルの断面をどれだけ磁場が通るかを考えるほうが、発電や誘導電圧の説明に適しています。
特にコイルに関する現象では、コイルを通る磁束が時間とともに変化するかどうかが重要になります。
磁束が変われば電圧が生じ、電流を取り出せる場合があります。
この関係は発電機の基本原理であり、スマートフォンの充電器、IH調理器、変圧器などの動作にもつながる考え方です。
磁束は電気と磁気を結び付ける共通言語と考えると、学習の全体像をつかみやすくなります。
磁力線と磁束の関係
続いては磁力線と磁束の関係を確認していきます。
磁力線が示す磁場の向き
磁力線とは、磁場の向きや広がり方を視覚的に表すための仮想的な線です。
棒磁石の周囲に鉄粉をまく実験では、鉄粉が曲線状に並び、磁場の様子を観察できます。
一般的な説明では、磁力線は磁石の外側でN極から出てS極へ入る向きで描かれます。
ただし、磁力線は実際に空間に糸のような線が存在しているわけではありません。
見えない磁場を理解するための表現であり、線の密度が高い場所ほど磁場が強いと考えます。
そのため、磁石の極の近くでは磁力線が密に描かれ、磁場が強いことを読み取れます。
磁力線の本数と磁束の違い
磁力線の本数と磁束は似た概念として扱われることがありますが、厳密には同じものではありません。
磁力線は磁場を図で表すための線であり、本数は描き手のルールや図の縮尺に左右されます。
一方の磁束は、面を通過する磁場の量を数値で表した物理量です。
学校の説明では、磁束を磁力線の総数のようにイメージすることがあります。
このイメージは直感をつかむためには役立ちますが、計算や設計では磁束密度、面積、角度を用いて求める必要があります。
磁力線は磁場を見えるように表した図の線です。
磁束はある面を通り抜ける磁場の量を数値として扱ったものです。
図の磁力線が多く見えても、実際の磁束は面積や角度を含めて判断します。
磁力線は説明のための視覚表現、磁束は計算に使う物理量という違いを押さえておきましょう。
閉じた磁力線と磁束保存
磁力線には途中で始まったり終わったりしないという特徴があります。
棒磁石の外側ではN極からS極へ向かって見えますが、磁石の内部ではS極からN極へ戻り、全体として閉じたループをつくっています。
これは磁気単極子が通常の電磁気学では確認されていないことと関係します。
電荷は正と負に分かれて存在しますが、磁石のN極だけ、あるいはS極だけを単独で取り出すことはできません。
棒磁石を折っても、N極とS極を持つ小さな磁石が増えるだけです。
この性質から、閉じた面を通過する磁束の合計はゼロになるという考え方が導かれます。
複雑に感じる内容ですが、入ってくる磁束と出ていく磁束は全体でつり合うと捉えると理解しやすいでしょう。
磁束密度と面積の計算
続いては磁束密度と面積の計算を確認していきます。
磁束密度Bの基本
磁束密度は、ある場所における磁場の密度を表す量です。
記号はBを用い、単位にはテスラTを使います。
磁束密度が大きい場所では、単位面積あたりを通過する磁束が多くなります。
永久磁石の表面付近、電磁石の鉄心付近、モーターのエアギャップなどでは、磁束密度が設計上の重要な指標になります。
同じ面積で比較するなら、磁束密度が二倍になれば磁束も二倍になります。
ただし、磁場の向きと面の向きが変わる場合は、単純に二倍とはいえません。
垂直な面を通る磁束の式
磁束密度Bの磁場が面積Sの面に垂直に通っているとき、磁束Φは次の関係で求められます。
Φ ＝ B × S
Φは磁束、Bは磁束密度、Sは磁場に垂直な面積です。
面積の単位は平方メートルを用いると、磁束の単位はウェーバになります。
たとえば、磁束密度が〇・五テスラで、面積が〇・〇二平方メートルの面を磁場が垂直に通る場合を考えます。
このとき磁束は〇・五に〇・〇二を掛けた〇・〇一ウェーバです。
式そのものは簡潔ですが、面積の単位換算には注意が必要です。
平方センチメートルで与えられた数値をそのまま使うと、桁が大きくずれることがあります。
計算前に面積を平方メートルへ換算する習慣を付けると、単位のミスを防げます。
角度を含めた磁束の求め方
実際には、磁場が面に対して斜めに当たるケースも少なくありません。
この場合、磁束は面を正面から貫く成分だけで決まります。
磁場と面の法線、つまり面に垂直な向きとの角度をθとすると、磁束は次のように表せます。
Φ ＝ B × S × cosθ
θが〇度なら磁束は最大です。
θが九〇度ならcosθは〇となり、磁束も〇になります。
面の法線との角度を使う点は特に重要です。
面そのものと磁場のなす角度を使う場合には、sinを用いる形に変わるため、問題文がどの角度を示しているか確認しましょう。
面を回転させたときに磁束が変わるのは、磁石の力が変わったからではなく、面を貫く磁場の成分が変化するためです。
この仕組みが、発電機でコイルを回転させる意味につながります。
| 磁場と面の関係 | 法線との角度 | 磁束の大きさ | 特徴 |
|---|---|---|---|
| 面に垂直 | 〇度 | 最大 | 磁場が面を正面から通過 |
| 面に斜め | 〇度より大きく九〇度未満 | 中間 | 垂直成分だけが寄与 |
| 面に平行 | 九〇度 | ゼロ | 磁場は面を貫かない |
コイルと電磁誘導の仕組み
続いてはコイルと電磁誘導の仕組みを確認していきます。
磁束変化による誘導起電力
コイルを通る磁束が時間とともに変化すると、コイルには電圧が生じます。
この現象を電磁誘導といい、発生する電圧は誘導起電力と呼ばれます。
磁石をコイルへ近付けたり遠ざけたりすると電流計の針が振れる実験は、電磁誘導を理解する代表例です。
磁石をコイルの近くで止めているだけでは、磁束が一定なので原則として誘導起電力は発生しません。
磁石が強いことだけでは不十分であり、磁束が変化することが電圧発生の条件になります。
動かす速度を速くすると磁束の変化も速くなり、より大きな誘導起電力が得られます。
電磁誘導で重要なのは磁束そのものの大きさだけではありません。
コイルを通る磁束が、どれだけ短い時間で変化したかが誘導起電力の大きさに関わります。
ファラデーの電磁誘導の法則
電磁誘導の基本を表すのがファラデーの電磁誘導の法則です。
コイルの巻数をN、コイル一巻きを通る磁束をΦとすると、誘導起電力の大きさは磁束の変化の速さと巻数に関係します。
誘導起電力の大きさは N × 磁束変化の速さ に比例します。
コイルの巻数を増やすと、同じ磁束変化でも得られる電圧は大きくなります。
符号の向きまで扱う場合には、レンツの法則も合わせて考えます。
ここでいう磁束変化には、磁石を動かす方法だけでなく、コイルを動かす方法、コイルを回転させる方法、電磁石の電流を変える方法も含まれます。
つまり、磁石とコイルのどちらを動かしたかよりも、コイルを通る磁束が変わったかどうかが本質です。
この視点を持つと、発電機、変圧器、ワイヤレス給電の原理を共通して理解できます。
レンツの法則と電流の向き
電磁誘導で生じる電流の向きは、磁束の変化を妨げる向きになります。
この規則をレンツの法則といいます。
たとえば、コイルを通るN極側からの磁束が増えようとすると、コイルはその増加に抵抗する磁場をつくる向きに電流を流します。
反対に、磁束が減ろうとする場合には、減少を補う向きの磁場をつくります。
少し不思議に見えるかもしれませんが、エネルギー保存の考え方と整合する仕組みです。
もし磁束の変化を助ける向きに電流が流れ続ければ、外部からの仕事なしにエネルギーが増えるように見えてしまいます。
誘導電流は変化に逆らう向きに生じると覚えると、右ねじの法則を使った問題にも取り組みやすくなるでしょう。
磁束が使われる機器と技術
続いては磁束が使われる機器と技術を確認していきます。
発電機とモーターの磁束
発電機では、磁場の中でコイルを回転させることで、コイルを通る磁束を周期的に変化させます。
その結果として交流の電圧が生まれ、電気エネルギーを取り出せます。
自転車の発電機、風力発電、火力発電所や水力発電所の大型発電機まで、基本的な考え方には磁束変化が存在します。
一方のモーターは、電流が流れるコイルと磁場の相互作用を利用して回転力を得る機器です。
モーター内部でも磁束の通り道を適切に設計することが、出力、効率、発熱、騒音に影響します。
鉄心を使って磁束を集める構造は、限られた電力で大きな磁気作用を得るための工夫です。
変圧器と鉄心の役割
変圧器は、一次側のコイルに流れる交流電流によって変化する磁束をつくり、その磁束を二次側のコイルへ伝える装置です。
一次側と二次側は電気的に直接つながっていなくても、共通の磁束を介してエネルギーを伝えられます。
鉄心は磁束が通りやすい材料であり、磁束を効率よく二次側へ導くために使われます。
鉄心の磁束が飽和すると、それ以上電流を増やしても磁束が増えにくくなり、発熱や損失の増加につながります。
そのため、変圧器や電磁石の設計では、磁束密度が過度に高くならないようにすることが重要です。
変圧器では、変化する磁束が一次側から二次側へ伝わります。
鉄心は磁束の通り道を整え、漏れ磁束を減らしながら電力伝送の効率を高める役割を持ちます。
センサーと非接触技術
磁束の変化を検出する技術は、身近な電子機器にも利用されています。
ホールセンサーは磁場を検出し、回転数の測定、位置検出、開閉検知などに使われます。
自動車ではモーターの回転位置、車輪の回転、ドアの開閉状態などを把握する用途があります。
非接触給電では、送電コイルがつくる変化する磁束を受電コイルが受け取り、電力へ変換します。
充電器の位置がずれると効率が低下しやすいのは、二つのコイルを結ぶ磁束が減るためです。
磁束の結合を高める設計は、充電速度や発熱、安全性にも関わっています。
見えない磁束の流れを制御する技術が、現代の電気機器の性能を支えているといえるでしょう。
磁束の理解ポイントまとめ
最後に磁束の理解ポイントをまとめます。
磁束は、ある面を通り抜ける磁場の量を表す物理量であり、記号Φ、単位ウェーバWbで表されます。
磁束密度Bが大きいほど、面積Sが広いほど、そして磁場が面に垂直に近いほど、磁束は大きくなります。
垂直な磁場ではΦ ＝ B × Sを使い、角度がある場合には磁場の面に垂直な成分を考えます。
磁力線は磁場を視覚化するための表現であるのに対し、磁束は数値として計算や設計に使われる量です。
コイルを通る磁束が変化すると電磁誘導が起こり、誘導起電力が発生します。
発電機、モーター、変圧器、ワイヤレス充電、各種センサーなどでは、この原理が幅広く活用されています。
磁束は磁場の量を面との関係で捉える考え方として覚えると、電気と磁気の問題を整理しやすくなります。
記号や公式だけを暗記するのではなく、磁力線が面をどの向きにどれだけ通るかをイメージしながら学ぶことが理解への近道でしょう。
