ハイ・インピーダンスは、音響機器、電子回路、測定器、センサーなどを扱う際によく登場する言葉です。
略してHi-Zと表記されることも多く、出力端子や入力端子の説明、回路図、オーディオインターフェースの設定画面で見かける機会があるでしょう。
ただし、単純に「抵抗値が大きい状態」と理解すると、回路の働きを誤解することがあります。
ハイ・インピーダンスは電流の流れにくさだけでなく、信号源への負担、電圧の取り出し方、ノイズの受けやすさ、接続する機器との相性にも深く関係する考え方です。
この記事では、Hi-Zの意味、インピーダンスと抵抗値の違い、ハイインピーダンス出力の仕組み、回路設計やオーディオ接続で注意したい点をわかりやすく解説します。

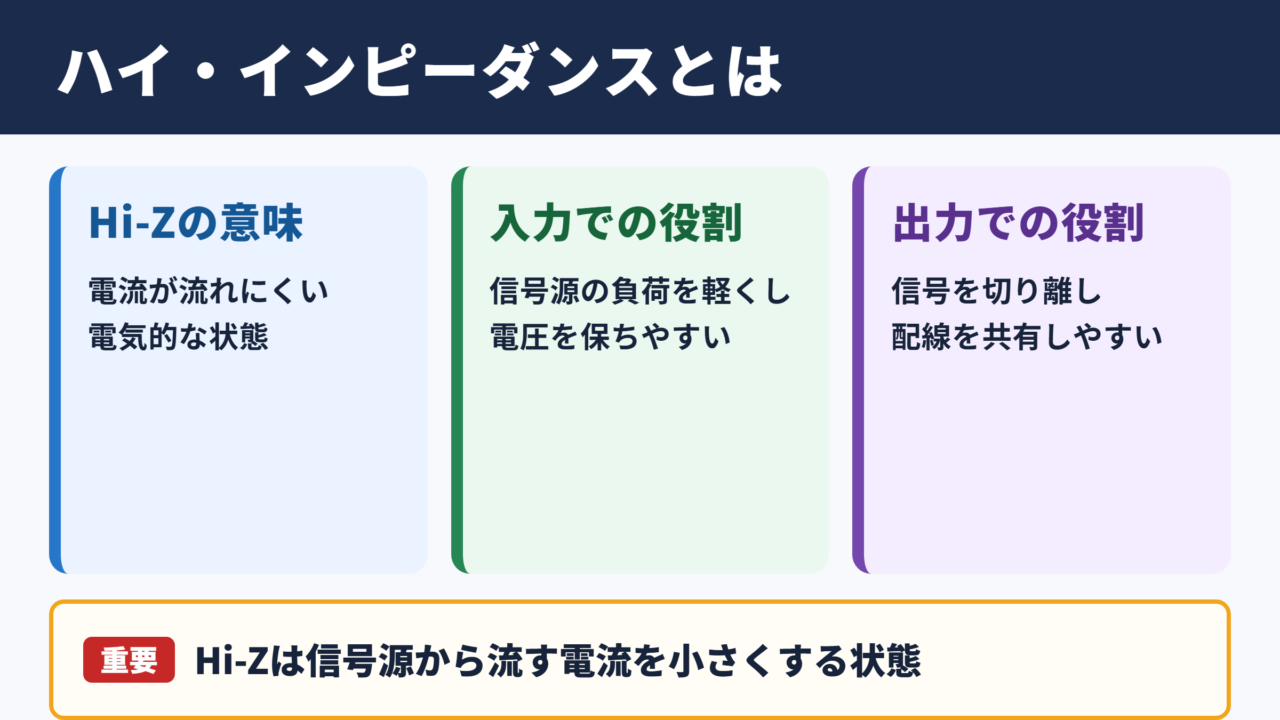

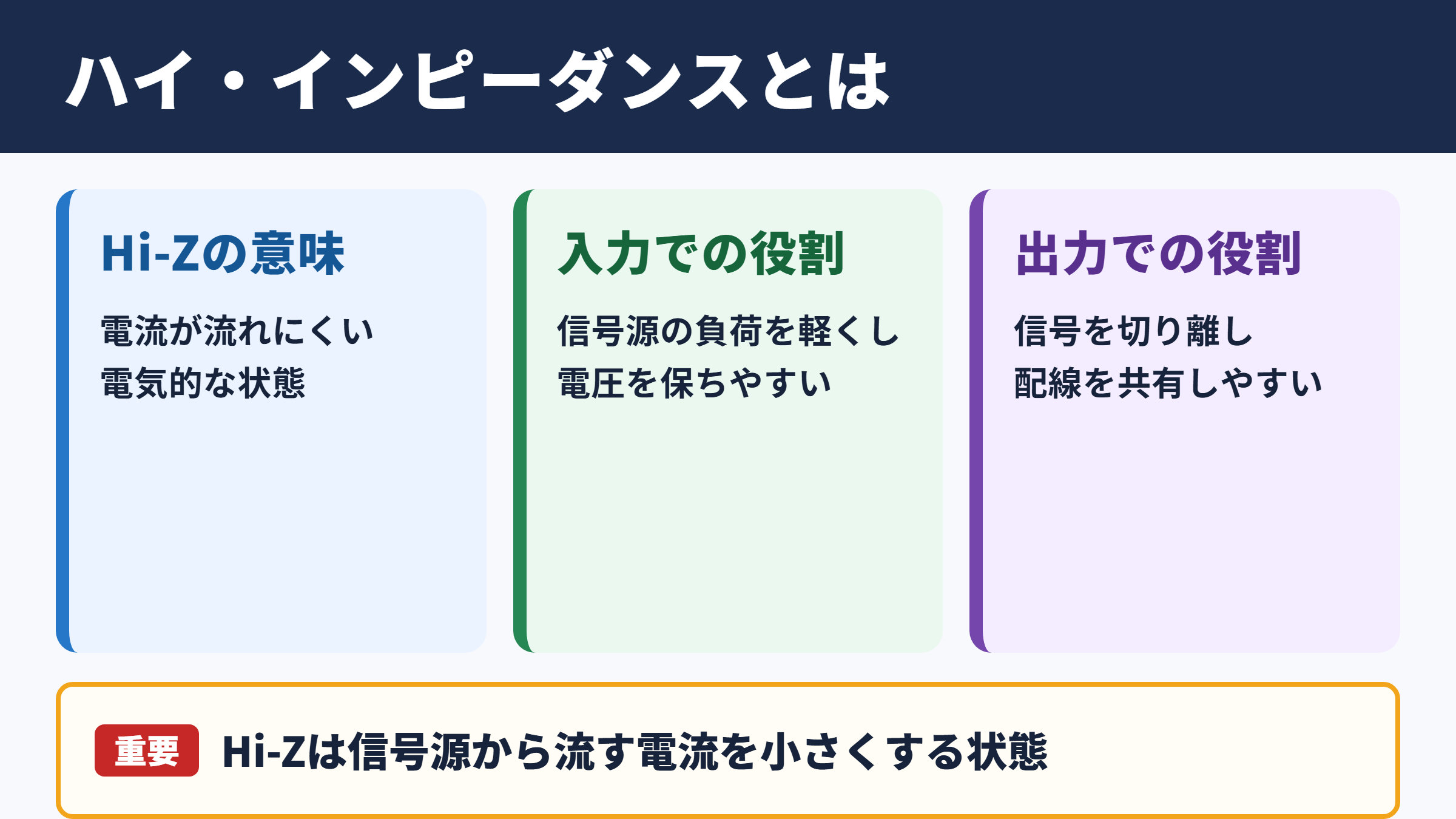

ハイ・インピーダンスの意味と用途
それではまずハイ・インピーダンスについて解説していきます。
Hi-Zが示す電気的な状態
ハイ・インピーダンスとは、電流が流れにくい状態、または外部の回路から見て大きなインピーダンスを持つ状態を指します。
Hi-ZはHigh Impedanceの略であり、電子回路では入力端子、出力端子、デジタル回路の信号線などに対して使われます。
インピーダンスは交流回路における電流の流れにくさを表す量で、単位には抵抗と同じオームが用いられます。
直流だけを扱う単純な回路では抵抗値を中心に考えられますが、交流信号ではコンデンサやコイルの影響も受けるため、抵抗値だけでは状態を説明しきれません。
たとえば、入力インピーダンスが高い機器は、接続された信号源からほとんど電流を取り出さず、元の信号電圧を保ちやすい特徴があります。
そのため、微弱なセンサー信号やギターのピックアップ、電圧測定用の回路などでは、ハイ・インピーダンス入力が重要になります。
ハイ・インピーダンスは、単に数値が大きい抵抗という意味ではありません。
接続先に流れる電流を小さくし、信号源への負荷を軽くする状態として理解すると、用途との結び付きが見えやすくなります。
入力と出力で異なる見方
ハイ・インピーダンスは、入力端子と出力端子で意味合いが少し異なります。
ハイインピーダンス入力では、受け側の回路が信号源に与える負荷が小さくなります。
一方でハイインピーダンス出力は、出力端子が大きな抵抗成分を持つ、または信号を積極的に駆動していない状態を表す場合があります。
特にデジタル回路では、出力を0か1の電圧として固定せず、回路から切り離したような状態にすることをハイインピーダンス状態と呼びます。
この状態では、同じ配線を複数の回路で共有するバス回路を構成しやすくなります。
ただし、端子が宙に浮いたような状態になるため、外部からのノイズや漏れ電流の影響を受けやすい面もあります。
身近な機器で見られる例
代表的な例として、エレキギターの入力端子があります。
パッシブタイプのギターは高い出力インピーダンスを持つため、接続先にもHi-Z入力が求められます。
一般的なライン入力へそのまま接続すると、音量が小さくなったり、高音域が減ったりすることがあります。
テスターやオシロスコープも、測定対象の回路へ与える影響を抑えるため、一般に高い入力インピーダンスを備えています。
また、マイコンの入出力ピンでは、入力モードや出力無効モードをハイインピーダンス状態として利用することがあります。
用途は異なって見えても、回路へ不要な電流を流さないという共通点があります。
インピーダンスと抵抗値の関係
続いてはインピーダンスと抵抗値の関係を確認していきます。
抵抗とインピーダンスの違い
抵抗値は、主に直流電流の流れにくさを表す数値です。
抵抗器に10キロオームと表示されていれば、直流回路ではその値を基準に電流と電圧を計算できます。
これに対し、インピーダンスは交流に対する総合的な流れにくさを示します。
コンデンサは周波数が高くなるほど交流を通しやすくなり、コイルは周波数が高くなるほど交流を通しにくくなる性質があります。
つまり、同じ回路でも信号の周波数によってインピーダンスが変わることがあります。
ハイ・インピーダンスの数値は周波数条件とセットで確認することが、正確な判断につながります。
直流回路の基本的な関係は、電圧を電流で割ると抵抗になるという考え方です。
交流回路では、抵抗に加えてコンデンサやコイルの影響を含めた値をインピーダンスとして扱います。
同じオーム表記でも、周波数によって変化する可能性がある点が重要です。
高い数値が必要になる理由
高い入力インピーダンスが必要になるのは、信号源の電圧をできるだけ変えずに読み取りたいからです。
信号源側にも出力インピーダンスがあるため、接続先の入力インピーダンスが低いと、両者で電圧が分かれてしまいます。
この現象は電圧分割と呼ばれ、入力側の抵抗値が低いほど信号電圧は小さくなります。
たとえば、出力インピーダンスが高いセンサーに低い入力インピーダンスの機器を接続すると、本来の測定値より小さな電圧が表示されることがあります。
十分に高い入力インピーダンスを持つ回路なら、信号源から取り出す電流を抑えられ、電圧変化を小さくできます。
| 接続条件 | 信号源への負荷 | 電圧の変化 | 主な用途 |
|---|---|---|---|
| 入力インピーダンスが高い | 小さい | 小さくなりやすい | センサー測定、ギター入力、電圧測定 |
| 入力インピーダンスが低い | 大きい | 下がりやすい | 電力伝送、低インピーダンス信号の受信 |
| 出力インピーダンスが低い | 接続先を駆動しやすい | 安定しやすい | ライン出力、スピーカー駆動回路 |
| 出力インピーダンスが高い | 接続先の影響を受けやすい | 条件により変動 | 一部のセンサー、パッシブ回路、開放状態 |
オームの法則による考え方
ハイ・インピーダンスを理解する際は、電圧と電流の関係をイメージするとわかりやすいでしょう。
同じ電圧を加えた場合、抵抗またはインピーダンスが大きいほど流れる電流は小さくなります。
入力端子が高インピーダンスであれば、信号源から流れ出す電流は少なくなります。
その結果、信号源内部の抵抗による電圧低下も抑えやすくなります。
ただし、インピーダンスを高くしすぎれば常に有利というわけではありません。
外部ノイズ、基板表面の汚れ、湿度による漏れ電流などの影響が相対的に大きくなり、安定した測定が難しくなる場合もあります。
ハイインピーダンス出力の仕組み
続いてはハイインピーダンス出力の仕組みを確認していきます。
デジタル回路における三状態出力
デジタル回路の出力には、HighとLowだけでなく、Hi-Zを含む三つの状態を持つものがあります。
これを三状態出力、またはトライステート出力と呼びます。
Highは電源側へ接続されたような状態、Lowは接地側へ接続されたような状態です。
Hi-Zはどちらにも積極的に接続されず、出力回路が信号線を駆動しない状態になります。
複数のICが一本の信号線を共有する場合、同時に複数の出力が異なる電圧を出すと、過大な電流が流れて故障につながるおそれがあります。
使わない側をハイインピーダンスにしておけば、必要なICだけが信号線を制御できます。
三状態出力は、High、Low、Hi-Zの三つを切り替える方式です。
Hi-Zでは出力が完全な絶縁になるわけではなく、わずかな漏れ電流や寄生容量は残ります。
設計時にはデータシートの出力漏れ電流や許容電圧も確認しましょう。
オープンドレインとの違い
ハイインピーダンス出力と混同されやすい方式に、オープンドレイン出力があります。
オープンドレインでは、出力回路は主にLowへ引き下げる働きを持ち、Highの電圧は外付けまたは内部のプルアップ抵抗で作ります。
出力がLowを作っていない時は、信号線がプルアップ抵抗によってHighへ引かれます。
一方、一般的なトライステート出力のHi-Zは、HighにもLowにも能動的に駆動しない状態です。
似たように見えても、信号線の電圧がどのように決まるかは異なります。
プルアップ抵抗の有無は、回路図を読む際の重要な確認ポイントです。
| 出力方式 | Highの作り方 | Lowの作り方 | 主な特徴 |
|---|---|---|---|
| プッシュプル出力 | 出力回路が能動的に駆動 | 出力回路が能動的に駆動 | 高速で明確な電圧を出しやすい |
| トライステート出力 | 出力回路が能動的に駆動 | 出力回路が能動的に駆動 | Hi-Z状態で信号線を共有できる |
| オープンドレイン出力 | プルアップ抵抗で形成 | 出力回路が引き下げ | 複数機器による信号共有に向く |
ハイインピーダンス状態の注意点
Hi-Z状態の端子は、電圧が固定されない浮遊状態になりやすい特徴があります。
外部から何も接続されていない入力ピンでは、周囲の配線や人体からの電気的な影響でHighとLowが不規則に変化することがあります。
このような状態はフローティングと呼ばれます。
フローティングした入力は誤動作、不要な消費電流、通信エラーの原因になりかねません。
使用しない入力端子は、プルアップ抵抗またはプルダウン抵抗で電圧を決めることが基本です。
Hi-Zは便利な切り離し機能である一方、放置するための機能ではないと考えるとよいでしょう。
オーディオ機器とHi-Z入力
続いてはオーディオ機器とHi-Z入力を確認していきます。
ギター入力で求められる条件
エレキギターやエレキベースには、Hi-Zと表記された専用入力が設けられている機器があります。
これは主にパッシブピックアップの特性に対応するためです。
パッシブピックアップはコイルと磁石で構成され、比較的高い出力インピーダンスを持ちます。
接続先の入力インピーダンスが低いと、ピックアップの信号が大きく負荷され、音量や音質に影響します。
特に高音域が弱くなり、輪郭の少ない音に感じることがあります。
Hi-Z入力では高い入力インピーダンスを確保し、ギター本来の音色や倍音の成分を受け取りやすくします。
パッシブギターをオーディオインターフェースへ直接つなぐ場合は、Hi-ZまたはInstrumentと表示された入力を選ぶことが基本です。
マイク入力や一般的なライン入力へ接続する場合は、DIボックスなどで信号条件を整える方法もあります。
ライン出力とハイインピーダンス出力
オーディオ機器では、Hi-Z入力とハイインピーダンス出力を同じ意味で扱わないことが大切です。
一般的なライン出力は、接続先を安定して駆動するため、比較的低い出力インピーダンスに設計されます。
低インピーダンス出力はケーブルの影響を受けにくく、長い配線でも信号を送りやすい利点があります。
これに対し、ギターのパッシブ出力は高インピーダンス寄りの特性を持ち、ケーブル容量の影響を受けやすくなります。
ケーブルを長くすると高域が変化することがあるのは、出力インピーダンスとケーブル容量の組み合わせが関係するためです。
出力側は低く、入力側は高くするという考え方は、多くの音響接続で役立ちます。
接続端子の選び方
オーディオインターフェースに複数の入力がある場合は、接続する機器の種類を確認しましょう。
ギターやベースを直接つなぐならHi-Z入力、シンセサイザーやミキサーの出力をつなぐならライン入力が基本です。
マイクはマイク入力へ接続し、必要に応じてファンタム電源の設定を確認します。
アクティブピックアップ搭載のギターや、プリアンプを通った信号では、ライン入力を使える場合もあります。
ただし、機器ごとに推奨接続が異なるため、端子名だけで決めず、取扱説明書の入出力仕様も確認すると安心です。
| 接続する機器 | 推奨される入力 | 確認したい点 |
|---|---|---|
| パッシブギター | Hi-Z入力 | 入力インピーダンス、ケーブル長 |
| アクティブギター | Hi-Z入力またはライン入力 | 内蔵プリアンプの有無、出力レベル |
| シンセサイザー | ライン入力 | モノラルまたはステレオ、出力レベル |
| マイク | マイク入力 | ファンタム電源、バランス接続 |
| ミキサーやエフェクター | ライン入力 | 入出力レベル、バランス仕様 |
測定回路とノイズ対策
続いては測定回路とノイズ対策を確認していきます。
測定器の入力インピーダンス
デジタルマルチメーターで電圧を測定するとき、測定器の入力インピーダンスは測定結果に影響します。
多くのデジタルマルチメーターは高い入力インピーダンスを持ち、一般的な電圧測定では被測定回路への負担を抑えられます。
一方で、非常に高い抵抗値を持つ回路や微小電流を扱う回路では、測定器の入力インピーダンスであっても無視できない場合があります。
測定対象が高インピーダンスであるほど、プローブ、ケーブル、人体、周囲の電界による影響を受けやすくなります。
測定値が安定しないときは、回路故障だけでなく、測定条件も疑う必要があります。
測定対象の出力インピーダンスが高い場合、測定器の入力インピーダンスは十分に高い値が必要です。
目安としては、測定器の入力インピーダンスを測定対象より大きく取るほど、電圧分割による誤差を小さくしやすくなります。
ただし、必要な比率は求める精度や回路条件によって変わります。
ノイズを受けやすくなる理由
高インピーダンスの回路は、わずかな電流でも電圧変化として現れやすい特徴があります。
そのため、電源ノイズ、静電気、商用電源由来の電界、近くを通る信号線の影響を拾いやすくなります。
長い配線はアンテナのように振る舞うことがあり、特に高インピーダンス入力では注意が必要です。
ノイズ対策としては、配線を短くする、シールド線を使う、適切な接地を行う、必要に応じてバッファ回路を入れるといった方法があります。
高インピーダンス信号はできるだけ早い段階で低インピーダンス化すると、後段の配線や外来ノイズに強い構成を作りやすくなります。
バッファ回路とプリアンプの役割
バッファ回路は、入力側の高インピーダンスと出力側の低インピーダンスを両立させるために使われます。
代表的な構成には、オペアンプを用いた電圧フォロワ、FET入力の増幅回路、トランジスタによるエミッタフォロワなどがあります。
入力では微弱な信号を大きく負荷せずに受け取り、出力ではケーブルや次段回路を安定して駆動できます。
ギター用のバッファペダルやアクティブDI、センサー用プリアンプも、この考え方を活用した機器です。
ただし、バッファを追加すれば必ず音質や精度が向上するわけではありません。
入力換算ノイズ、消費電流、電源品質、周波数特性も含めて選定することが大切です。
高インピーダンス回路の設計では、抵抗値だけでなく、配線長、基板の汚れ、湿度、入力保護部品、ケーブル容量まで確認しましょう。
数値上は正しくても、周辺環境によって期待した性能が出ないことがあります。
回路設計と接続時の確認事項
続いては回路設計と接続時の確認事項を確認していきます。
データシートで確認する項目
ICやセンサーを使う場合は、データシートの入力インピーダンス、入力バイアス電流、出力インピーダンス、漏れ電流を確認します。
入力インピーダンスの値が高くても、入力バイアス電流が測定対象に対して大きければ、誤差が発生することがあります。
また、デジタル入出力ピンでは、Hi-Z時の漏れ電流や、電源が入っていない状態での端子電圧の許容範囲も重要です。
複数の電源電圧を持つ回路では、電源の立ち上がり順序によって意図しない電流が流れる場合があります。
仕様表の代表値だけでなく、最大値や最小値の条件まで確認すると、設計の安全性を高められます。
プルアップとプルダウンの使い分け
入力端子を安定させるには、プルアップ抵抗またはプルダウン抵抗を使います。
プルアップ抵抗は信号線を電源側へ弱く引き上げ、未接続時にHighとして読み取らせる方法です。
プルダウン抵抗は接地側へ弱く引き下げ、未接続時にLowとして読み取らせます。
抵抗値が小さすぎると消費電流が増え、大きすぎるとノイズや漏れ電流の影響を受けやすくなります。
適切な値は電源電圧、通信速度、配線容量、使用するICの入力特性によって変わります。
未使用入力をHi-Zのままにしないという基本を守るだけでも、回路の安定性は大きく変わります。
接続不良と誤動作の見分け方
ハイ・インピーダンスが関係する不具合では、接続すると正常になり、外すと値が不安定になる現象が起こることがあります。
オシロスコープのプローブを当てた瞬間に波形が変わる場合は、プローブ自体の抵抗や容量が回路へ影響している可能性があります。
音響機器では、ケーブルを交換すると高音域やノイズ量が変わることがあります。
これは故障とは限らず、ケーブル容量と高インピーダンス出力の組み合わせによる変化かもしれません。
原因を切り分ける際は、接続先の入力インピーダンス、ケーブル長、プルアップ抵抗、接地状態を順に確認します。
高インピーダンス回路では、測定方法そのものが結果を変える場合があるため、複数条件で比較する姿勢が役立つでしょう。
ハイ・インピーダンスのまとめ
ハイ・インピーダンスとは、電流が流れにくく、接続先から見た負荷が小さい状態を指す言葉です。
Hi-Zは入力回路、出力回路、デジタル信号線、オーディオ機器など、幅広い場面で使われます。
高インピーダンス入力は信号源の電圧を保ちやすく、ギター、センサー、測定回路で特に重要です。
一方でハイインピーダンス出力やHi-Z状態では、端子が浮遊しやすく、ノイズや誤動作への配慮が欠かせません。
インピーダンスは抵抗値と似た単位で表されますが、交流では周波数やコンデンサ、コイルの影響も受けます。
出力は低インピーダンス、入力は高インピーダンスという基本的な考え方を押さえると、機器接続や回路設計を判断しやすくなります。
Hi-Z端子を使う際は、接続先の仕様、プルアップとプルダウン、ノイズ対策、測定器の入力特性まで確認し、安定した信号伝送を目指しましょう。
