暗電流の測り方は？測定の基本手順と電流値の確認方法を解説（直流・サーキットテスター）
暗電流は、機器の電源を切った状態や待機状態でも流れるわずかな電流を指します。
自動車のバッテリー上がり、電子回路の消費電力増加、半導体部品の異常確認などでは、暗電流を正しく測ることが原因特定の入口になります。
ただし、テスターの接続方法を誤るとヒューズ切れや回路故障につながるため、測定レンジと手順を理解しておくことが大切です。
この記事では、直流電流レンジを使った基本的な測り方から、電流値の見方、測定時の注意点までを順に解説します。

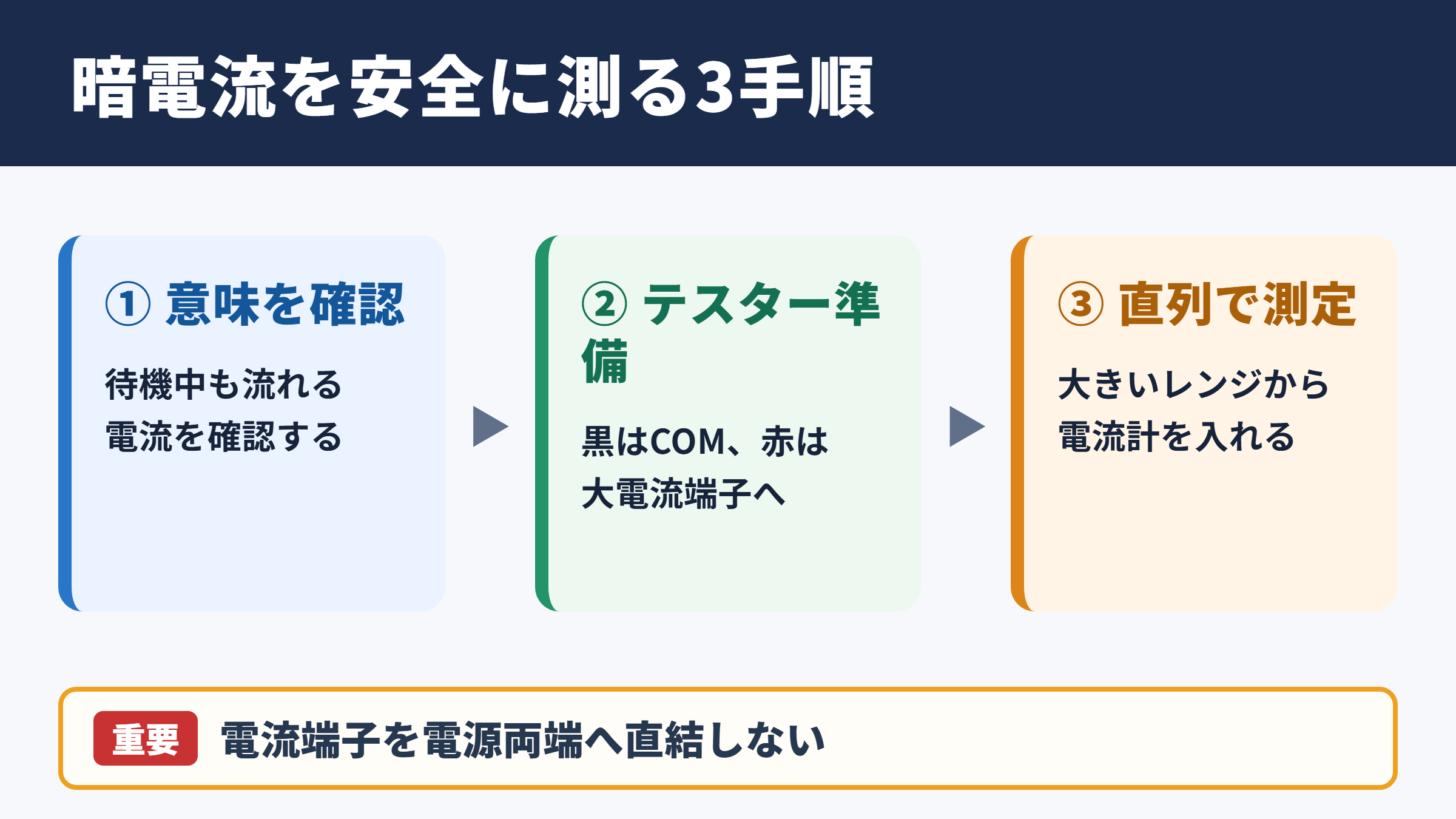

暗電流測定の基本手順
それではまず暗電流測定の基本手順について解説していきます。
暗電流の意味と測定する目的
暗電流とは、主電源を操作していない状態でも回路や機器内部で消費される電流のことです。
英語ではリークカレントやスタンバイカレントと呼ばれることもあり、対象によって意味合いが少し異なります。
自動車では、時計、セキュリティー装置、スマートキー受信機、各種コンピューターの記憶保持などにより、駐車中でも電流が流れています。
電子回路では、半導体素子の漏れ電流、コンデンサの漏れ、電源回路の待機電力などが暗電流として確認対象になります。
暗電流が完全にゼロでなければ異常というわけではありません。
重要なのは、機器の仕様や使用環境に対して、その値が許容範囲に収まっているかを判断することです。
例えば、自動車で長期間駐車した際にバッテリーが繰り返し上がる場合、待機電流が過大になっていないかを確認します。
回路基板では、設計時より消費電流が増えているときに、部品不良、汚れによる絶縁低下、配線ミスなどを調べる手掛かりになります。
暗電流の測定は、電圧を測る作業ではなく、回路に直列で電流計を入れる作業です。
電流端子を電源の両端へ直接つなぐと短絡状態になるため、接続位置の確認が欠かせません。
測定前に用意する道具
基本的な測定には、直流電流を測れるデジタルサーキットテスターを使用します。
一般的なデジタルマルチメーターには、電圧、抵抗、導通、直流電流、交流電流などの測定機能が備わっています。
暗電流を測るときは、表示部だけでなく、テストリードを差し込む端子にも注意してください。
多くのテスターでは、黒いリードをCOM端子へ、赤いリードを大電流用端子または小電流用端子へ差し込みます。
最初から小電流端子を使うと、予想以上の電流が流れた場合に内部ヒューズが切れることがあります。
測定開始時は大きい電流レンジを選び、値を確認してから細かいレンジへ下げる方法が安全です。
自動車で測定する場合は、絶縁手袋、保護メガネ、バックアップ電源、ワニ口クリップもあると作業しやすくなります。
車種によっては電源を外すとオーディオ設定や時計設定が消えるため、事前に取扱説明書を確認すると安心でしょう。
| 用意するもの | 主な役割 | 確認したい点 |
|---|---|---|
| デジタルサーキットテスター | 直流電流の測定 | DC電流レンジとヒューズの定格 |
| テストリード | 回路との接続 | 被覆破れや端子のゆるみ |
| ワニ口クリップ | 安定した仮接続 | 金属部同士の接触防止 |
| 絶縁手袋 | 感電や短絡の予防 | 油や水分の付着 |
| 車両の取扱説明書 | 規定値や手順の確認 | スリープ移行時間 |
基本的な接続順序
電流計は、電流が流れる経路の途中へ直列に接続します。
バッテリーの暗電流を測るなら、バッテリー端子と取り外したケーブルの間にテスターを入れる形です。
まず、テスターを直流電流の大きいレンジへ設定します。
次に、赤いリードを電流用端子へ差し替え、黒いリードはCOM端子へ接続します。
対象機器の電源を切り、電流を測りたい電源ラインを一度切り離してください。
切り離した箇所の両側へ、テスターのリードをそれぞれ接続すると、回路を流れる電流を読み取れます。
電流計の接続イメージです。
電源のプラス側から機器へ流れる線を途中で外し、その間へテスターを直列につなぎます。
電源プラス側 テスター 負荷回路 電源マイナス側という順序で電流の通り道を作ります。
電流値がレンジの上限より十分に小さいと確認できたら、より細かいレンジに変更します。
レンジ変更中にリードを外すと機器が再起動する場合もあるため、対象の特性を確認しながら進めましょう。
直流サーキットテスターの設定
続いては直流サーキットテスターの設定を確認していきます。
直流電流レンジの選び方
暗電流は直流電流なので、テスターのダイヤルをDC A、DCA、または直流電流を示す記号に合わせます。
交流電流レンジを選んでも正しい測定値は得られません。
家庭用のテスターでは、10A、200mA、20mA、2000μAなど、複数の測定範囲が用意されていることが一般的です。
測定対象の電流が不明なときは、10Aなどの最大レンジから始めます。
表示が0.03Aであれば、30mA程度の電流が流れているという意味です。
その後、200mAレンジや20mAレンジへ切り替えることで、より細かい値を確認できます。
レンジを下げる前に、現在の値が次のレンジの上限を超えないか必ず確認してください。
上限を超える状態で細かいレンジにすると、測定用ヒューズの断線や入力回路の損傷を招くおそれがあります。
端子の差し替えとヒューズ保護
テスターは、測定項目によって赤いリードの差込口を変える構造が多く見られます。
電圧測定で使うVΩ端子のままでは、電流測定ができない機種があります。
また、mA端子と10A端子では、対応できる電流量と内部ヒューズの仕様が異なります。
大きい暗電流が疑われるときは、10A端子を使用して初期値を確認する方法が基本です。
値が低いと分かった段階でmA端子へ移すと、分解能が上がり小さな変化も見つけやすくなります。
測定後は赤いリードを電圧測定用端子へ戻す習慣を付けると、次回の短絡事故を防ぎやすくなります。
電流端子にリードを挿したまま電圧を測ろうとすると、対象回路を短絡させる危険があります。
テスターの表示がゼロであっても、必ずしも暗電流がゼロとは限りません。
端子の差し込み間違い、内部ヒューズ切れ、レンジ設定ミス、接触不良も確認対象です。
単位換算と表示値の読み方
電流の単位には、アンペアを表すA、ミリアンペアを表すmA、マイクロアンペアを表すμAがあります。
1Aは1000mAであり、1mAは1000μAです。
例えば、テスター表示が0.050Aなら50mA、表示が0.002Aなら2mAと換算できます。
小さな待機電流の測定では、単位の読み違いが判断を大きく狂わせます。
単位換算の例です。
0.08Aは80mAです。
35mAは0.035Aです。
0.6mAは600μAです。
表示値には、小数点の位置と単位記号を合わせて確認してください。
オートレンジ機能付きのテスターでは、値に応じて単位が自動的に変化する場合があります。
測定記録には、数値だけでなくA、mA、μAまで残しておくと、後日の比較がしやすくなります。
自動車バッテリーの暗電流測定
続いては自動車バッテリーの暗電流測定を確認していきます。
測定前のスリープ状態
現在の自動車には、多数の電子制御ユニットが搭載されています。
エンジンを止めてドアを閉めた直後でも、各ユニットはすぐには休止状態へ移行しません。
ルームランプ、キーレス機能、通信機能、盗難防止装置などが働いている間は、通常より大きな電流が流れることがあります。
そのため、エンジン停止直後の表示値だけで異常と決めるのは早計です。
車両をロックし、ドアやボンネットの開閉検知も考慮したうえで、規定の待機時間を置くことが重要です。
必要な待機時間は車種によって異なりますが、数十分程度かかる場合もあります。
ボンネットを開けたまま測定するときは、ボンネットスイッチが押された状態になるよう工夫しないと、車両が起きたままになることがあります。
スマートキーを車両の近くに置くと通信が発生するケースもあるため、距離を取って保管するのが無難でしょう。
マイナス端子を使う測定方法
自動車のバッテリーでは、マイナス側端子を外して測定する方法が広く用いられます。
マイナス側を扱うことで、工具がボディー金属部へ触れた場合の短絡リスクを比較的抑えやすいためです。
まず、車両の電装品を停止し、窓を閉め、ドアが閉まった状態に近づけます。
次に、テスターを10Aレンジに設定してから、バッテリーのマイナス端子と外したマイナスケーブルの間へ接続します。
テスターが回路の唯一の通り道になるため、リードが外れないように安定させてください。
接続直後は各制御装置が起動して値が変動することがあります。
一定時間待ち、表示値が落ち着いた状態を測定値として記録します。
自動車バッテリーでの接続例です。
バッテリーのマイナス端子からケーブルを外します。
黒いリードをバッテリーのマイナス端子へ接続します。
赤いリードを外したマイナスケーブル側へ接続します。
機種の取扱説明書に従い、極性と端子を再確認してください。
許容電流値の判断材料
自動車の許容暗電流は、車種、装備、年式、警報装置、通信サービスの有無によって変わります。
一般的には数十mA程度を目安として扱うことがありますが、すべての車両に共通する基準ではありません。
メーカーの整備資料、車両の取扱説明書、販売店の案内などで規定値を確認することが最も確実です。
例えば、40mAと80mAでは、短期間では差が小さく感じられるかもしれません。
しかし、数日から数週間の駐車では、バッテリー残量への影響が積み重なります。
規定値を上回る暗電流が続く場合は、ヒューズを一つずつ確認して回路を絞り込みます。
ヒューズを抜いた瞬間に電流が大きく低下したなら、そのヒューズが保護している系統に原因がある可能性があります。
ただし、ヒューズ操作で制御ユニットが起動し、値が変わることもあります。
一度の変化だけで断定せず、スリープ状態へ戻る時間も含めて再確認する姿勢が必要です。
電子回路における漏れ電流確認
続いては電子回路における漏れ電流確認を確認していきます。
待機電流と漏れ電流の違い
電子機器では、意図して消費される待機電流と、意図しない漏れ電流を区別して考える必要があります。
待機電流は、時計機能、メモリー保持、リモコン受信、ネットワーク待受などのために設計上必要な電流です。
一方の漏れ電流は、絶縁不良、部品劣化、水分、フラックス残り、異物付着などが原因で発生する場合があります。
半導体にはオフ状態でも微小な電流が流れる特性があり、温度上昇によって増えることもあります。
仕様書に記載された待機電流と実測値を比較することが、異常判定の基本になります。
測定値が高いからといって、ただちに部品故障とは限りません。
通信機能の動作周期、表示器の更新、充電回路の状態など、設計上の動作を確認してから判断しましょう。
基板測定での接続位置
基板の消費電流を測るときも、原則として電源ラインへ直列に電流計を入れます。
実験用電源を使う場合は、電源装置の電流表示とテスターの値を比較すると、測定の妥当性を確認しやすくなります。
電源入力コネクターのプラス側を外し、その間へテスターを接続する方法が分かりやすいでしょう。
ただし、基板上の微小電流を測る際には、テスター内部の抵抗による電圧降下が動作へ影響する場合があります。
これをバーデン電圧と呼び、低電圧回路や無線回路では特に注意が必要です。
測定中に電源電圧が下がると、通常時とは異なる消費状態になることがあります。
必要に応じて、シャント抵抗の両端電圧を測り、オームの法則から電流を計算する方法も検討します。
シャント抵抗を使う電流計算の例です。
抵抗値が10Ωで、両端電圧が0.20Vなら、電流は0.02Aです。
電流は電圧を抵抗値で割って求めます。
0.20Vを10Ωで割ると0.02Aとなり、20mAに換算できます。
温度と湿度による値の変動
暗電流や漏れ電流は、測定環境によって変化します。
特に半導体部品は温度の影響を受けやすく、温度が高いほど漏れ電流が増える傾向があります。
結露、高湿度、導電性のほこり、洗浄不足によるイオン残渣も、基板表面の絶縁抵抗を下げる要因です。
室温で正常でも、高温試験後にだけ電流値が増えることがあります。
測定記録には電流値だけでなく、電源電圧、室温、湿度、測定時刻、機器状態も残すと原因分析に役立ちます。
再現性を確認するためには、同じ電圧、同じ待機時間、同じ温度条件で複数回測定することが望ましいでしょう。
単発の値だけを見ず、時間変化や環境変化を含めて評価することが、確かな判断につながります。
異常値を見つける切り分け方法
続いては異常値を見つける切り分け方法を確認していきます。
正常値との比較基準
異常を判断する際は、まず対象機器の仕様値、過去の測定記録、同型品の値を比較対象にします。
比較基準がないまま数値だけを見ても、その値が大きいのか小さいのかは決められません。
自動車なら車種ごとの規定待機電流、電子機器なら設計仕様書や部品データシートが判断材料になります。
同じ機器でも、通信中、充電中、スリープ中では消費電流が大きく異なります。
測定時の動作モードをそろえずに比較すると、正常な違いを異常と誤判定するおそれがあります。
測定結果は、対象名、測定位置、レンジ、単位、時間経過を表にまとめると見返しやすくなります。
| 確認項目 | 記録内容 | 判断への影響 |
|---|---|---|
| 測定時刻 | 接続直後か待機後か | スリープ移行の確認 |
| 電源電圧 | バッテリー電圧や供給電圧 | 電流変動の比較 |
| 測定レンジ | A、mA、μA | 分解能と単位の確認 |
| 動作状態 | 待機、通信、充電、停止 | 仕様との照合 |
| 周囲環境 | 温度や湿度 | 漏れ電流の変化確認 |
ヒューズと回路ごとの絞り込み
自動車で暗電流が大きい場合は、ヒューズを利用して回路ごとに切り分ける方法があります。
測定状態を維持したまま、ヒューズを一つずつ抜き、電流値がどう変化するかを確認します。
特定のヒューズを抜いたときに値が大きく下がれば、その系統に原因候補があると考えられます。
対象回路には、室内灯、オーディオ、ドアロック、アクセサリー電源、後付け機器などが含まれることがあります。
ただし、ヒューズを抜く行為で制御装置が目覚める場合もあり、すぐの数値だけで判断するのは危険です。
抜き差し後に待機時間を置き、再び安定した値を確認してください。
後付けドライブレコーダー、USB電源、オーディオ、警報装置は、暗電流増加の確認対象になりやすい部分です。
配線加工が行われている場合は、純正回路だけでなく追加配線も丁寧に調べましょう。
測定ミスと故障の見分け方
暗電流が異常に高い、または常にゼロと表示される場合、故障診断の前に測定条件を見直します。
テスターのリード位置、レンジ、内部ヒューズ、接触状態、車両や機器のスリープ状態を確認してください。
特に、ドアが開いたまま、ルームランプが点いたまま、キーが近くにある状態では、通常の待機電流になりません。
基板測定では、電源装置の電流制限が働いていないか、測定器の入力抵抗が影響していないかも確認します。
異常値の切り分けでは、測定条件の再現が最優先です。
同じ状態で複数回測り、回路を一つずつ限定すると、不要な部品交換を避けやすくなります。
不安定な数値が続く場合は、数分間の変化を記録します。
一定周期で増減するなら、通信、タイマー、充電制御などの通常動作が関係している可能性もあります。
暗電流測定の注意事項
続いては暗電流測定の注意事項を確認していきます。
短絡を防ぐ安全対策
電流測定では、テスターの扱い方を誤ると電源を短絡させるおそれがあります。
電圧測定と同じ感覚で、電源のプラスとマイナスへ電流計を直接当てないでください。
電流計は内部抵抗が小さいため、直結すると大電流が流れます。
バッテリーでは火花、ヒューズ切れ、配線損傷につながる場合があります。
接続前に、テスターが電流レンジになっているか、リードが正しい端子に入っているかを毎回確認しましょう。
金属製の工具やアクセサリーが端子へ触れないようにし、周囲に燃えやすいものを置かないことも大切です。
自動車では、バッテリー周辺に可燃性ガスが発生している可能性も考慮し、火花を発生させないよう作業します。
測定中の電源操作
測定中にドアを開ける、キー操作をする、エンジンを始動するなどの操作を行うと、瞬間的に大きな電流が流れることがあります。
小電流レンジで測定している最中に大電流が流れると、テスターのヒューズが切れる可能性があります。
自動車の始動電流は、一般的なサーキットテスターの測定範囲を大幅に超えます。
暗電流の測定中にエンジン始動を試すことは避けてください。
電子回路でも、起動時だけ大きな突入電流が流れる機器があります。
そのような機器は、電流プローブ、専用ロガー、十分な定格を持つ測定器の使用を検討するとよいでしょう。
専門業者へ相談する目安
暗電流が規定値を超えているにもかかわらず、ヒューズを抜いても原因回路を絞れない場合があります。
車両の通信ネットワークや制御ユニットが関係するケースでは、診断機による確認が必要になることもあります。
バッテリー自体の劣化、オルタネーターの整流不良、配線被覆の損傷など、電流測定だけでは見つけにくい原因もあります。
電子基板では、微小な漏れ電流の解析に絶縁抵抗計、熱画像装置、オシロスコープなどが必要になる場合もあります。
作業に不安があるときや、電気系統の異常表示が出ているときは、無理に分解せず整備工場や修理業者へ相談してください。
安全を保ちながら正確な診断を進めることが、結果として修理費用の抑制にもつながるでしょう。
暗電流測定のまとめ
暗電流を測る際は、直流電流レンジに設定したサーキットテスターを回路へ直列に接続します。
最初は大きい電流レンジで確認し、値が小さいと分かってからmAやμAの細かいレンジへ移す方法が基本です。
自動車では、電子制御ユニットがスリープ状態へ移行してから測定し、車種ごとの規定値と比較してください。
電子回路では、待機電流と異常な漏れ電流を区別し、電源電圧や温度などの条件も記録すると判断しやすくなります。
電流計を電源の両端へ直接接続しないことが、暗電流測定で最も重要な安全ルールです。
値が高いときは、測定ミスを確認したうえで、ヒューズや回路ごとに範囲を絞り込んでいきましょう。
正しい手順で測定すれば、バッテリー上がりや待機電力増加の原因を見つけるための有効な手掛かりになります。
