磁束鎖交数とは？コイルとの関係や公式・求め方を解説！
電磁誘導や変圧器、モーターの仕組みを学ぶときに登場する磁束鎖交数は、磁気と電気のつながりを理解するための重要な量です。
言葉だけを見ると難しく感じられますが、コイルを通る磁束と巻数の関係に注目すれば、公式や計算方法を順序立てて整理できます。
この記事では、磁束鎖交数の意味、単位、コイルとの関係、電磁誘導での役割、公式を使った求め方までをわかりやすく解説します。
磁束鎖交数の意味と基本的な考え方
それではまず磁束鎖交数の意味と、コイルとの基本的な関係について解説していきます。
磁束鎖交数が表す量

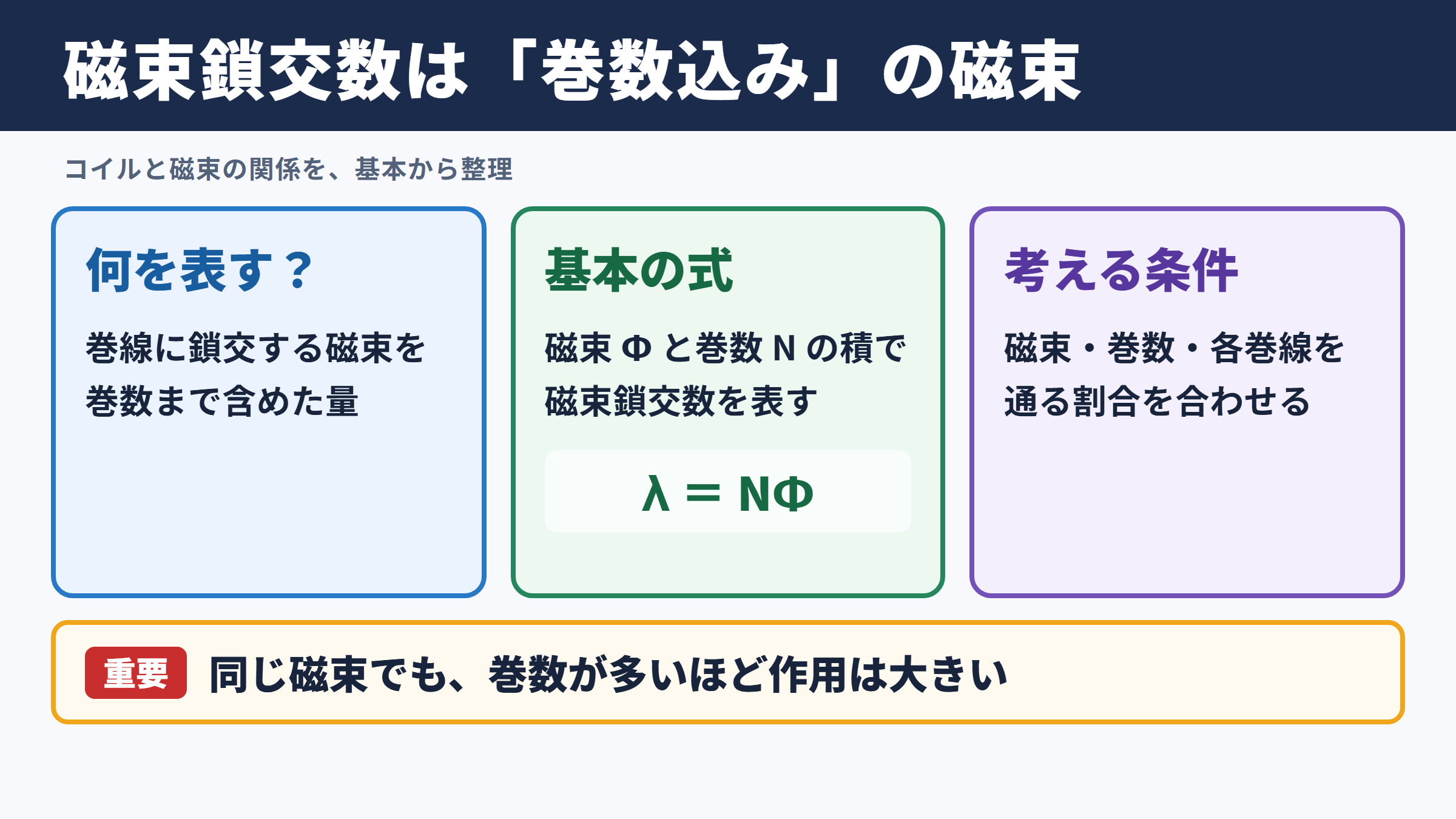

磁束鎖交数とは、コイルの巻線に鎖交している磁束を、巻数まで含めて表した量です。
磁束そのものは、ある面をどれだけ磁力線が貫いているかを表します。
一方で磁束鎖交数は、コイルが何回巻かれているかという条件を加えた量になります。
同じ磁束が通っていても、コイルの巻数が多いほど、各巻線が受ける磁気的な作用は大きくなります。
そのため、発電機、変圧器、誘導コイルなどでは、単なる磁束ではなく磁束鎖交数を使って現象を考える場面が多くあります。
磁束鎖交数は一般にラムダというギリシャ文字で表されます。
記号としては λ が使われ、磁束 Φ と巻数 N の積で表現されるのが基本です。
磁束鎖交数は、コイルを通る磁束の大きさだけでは決まりません。
磁束、コイルの巻数、磁束が各巻線をどの程度通るかを合わせて考えることがポイントです。
磁束と磁力線の関係
磁束を理解するには、磁力線をイメージすると便利でしょう。
棒磁石の周囲に砂鉄を置くと、N極からS極へ向かう曲線状の模様が現れます。
このような磁気の働きを視覚的に表したものが磁力線です。
磁束は、ある面を通り抜ける磁力線の量を数値化したものと考えられます。
磁場が強い場所ほど磁束密度が大きくなり、同じ面積でも通過する磁束は増えます。
また、磁場に垂直な面ほど多くの磁束を受け、平行に近づくほど貫く磁束は小さくなります。
この角度の影響は、コイルを回転させる交流発電機の原理にも深く関係します。
単位と記号の整理
磁束の単位はウェーバで、記号は Wb です。
磁束鎖交数も、巻数 N が単なる個数であるため、通常はウェーバで表されます。
ただし、磁束鎖交数は磁束と区別するために、Wbターンと表記されることもあります。
特に複数巻きのコイルを扱う場合は、何回分の鎖交を合計した量なのかを明確にするため、この表記が役立ちます。
| 物理量 | 主な記号 | 単位 | 意味 |
|---|---|---|---|
| 磁束 | Φ | Wb | ある面を貫く磁気の量 |
| 巻数 | N | 回 | コイルを巻いた回数 |
| 磁束鎖交数 | λ | Wb または Wbターン | 各巻線に鎖交する磁束の合計 |
| 誘導起電力 | e | V | 磁束鎖交数の変化により生じる電圧 |
磁束、磁束鎖交数、磁束密度は似た用語ですが、意味も単位も異なります。
問題を解く前に記号と単位を確認する習慣を持つと、式の取り違えを防ぎやすくなります。
コイルと磁束鎖交数の関係
続いてはコイルと磁束鎖交数がどのように結び付くのかを確認していきます。
巻数が増えた場合の変化
コイルの各巻線に同じ磁束 Φ が鎖交しているとき、磁束鎖交数 λ は巻数 N に比例します。
1回巻きのコイルに磁束が鎖交する場合と、100回巻きのコイルに同じ磁束が鎖交する場合では、後者の磁束鎖交数は100倍です。
これは、磁束が100本の導線ループに作用しているためです。
変圧器で二次コイルの巻数を変えると電圧が変化する理由にも、この関係が関わっています。
磁束鎖交数の基本式
λ ＝ NΦ
λ は磁束鎖交数、N はコイルの巻数、Φ は各巻線に鎖交する磁束を表します。
この式は、すべての巻線に同じ大きさの磁束が鎖交する場合に使える基本形です。
実際の装置では、巻線の位置や磁気回路の状態によって磁束が均一でない場合もあります。
基礎問題では均一に鎖交すると仮定されることが多いため、まずは NΦ の関係を確実に押さえましょう。
コイル面積と磁束密度の影響
コイルに鎖交する磁束は、磁束密度 B、コイルの面積 S、磁場と面のなす角度によって求められます。
磁束密度は、ある場所にどれほど磁気が密集しているかを示す量です。
磁場が一様で、コイル面を垂直に磁力線が通る場合、磁束は磁束密度と面積の積になります。
コイルの面積が大きいほど、磁力線を受ける範囲も広がるため、磁束は大きくなります。
同様に、磁石を近づけたり電流を大きくしたりして磁場を強めれば、磁束密度が増加し、磁束鎖交数も増えるでしょう。
磁束の代表的な式
Φ ＝ BS cos θ
B は磁束密度、S はコイル面積、θ は磁場とコイル面の法線がなす角度です。
ここで使う角度は、磁場とコイル面そのものの角度ではなく、コイル面に垂直な方向である法線との角度である点に注意が必要です。
法線と磁場が同じ向きなら cos θ は1となり、磁束は最大になります。
磁束が鎖交する状態
鎖交という言葉には、磁束がコイルの輪の内側を通り抜けるという意味があります。
磁力線がコイル面を貫けば磁束は鎖交し、コイル面に沿って流れる状態では鎖交はほとんど起こりません。
コイルを磁場の中で回すと、面の向きが変化し、鎖交する磁束の量も周期的に変わります。
この変化が交流電圧を発生させる直接の要因です。
磁束が存在するだけでは必ずしも電圧は生じません。
磁束鎖交数が時間とともに変化することが、誘導起電力を生む条件になります。
磁束鎖交数と電磁誘導の公式
続いては磁束鎖交数と電磁誘導を結ぶ公式について確認していきます。
ファラデーの電磁誘導の法則
ファラデーの電磁誘導の法則では、コイルに発生する誘導起電力は磁束鎖交数の時間変化に関係すると示されます。
磁石をコイルに近づける、離す、コイルを回転させる、電磁石の電流を変えるといった操作では、磁束鎖交数が変化します。
その結果、導線内の電荷が動かされ、電圧が発生します。
発電機やワイヤレス給電、IH加熱、電磁調理器などで利用されている基本原理です。
誘導起電力の式
e ＝ －dλ dt
磁束鎖交数が時間とともに変化する速さに応じて、誘導起電力 e が発生します。
学校の計算問題では、短い時間で一定量だけ変化する条件が多いため、変化量を使った形で考えます。
磁束鎖交数が大きく変わるほど、また変化にかかる時間が短いほど、発生する誘導起電力は大きくなります。
マイナス記号が示す向き
公式に含まれるマイナス記号は、単なる計算上の記号ではありません。
これはレンツの法則を表しており、発生した誘導電流が磁束鎖交数の変化を妨げる向きに流れることを示します。
たとえば、コイルを貫く磁束が増えようとすると、コイルには増加を弱める向きの磁場を作る電流が流れます。
反対に、磁束が減ろうとすれば、その減少を補おうとする向きに電流が流れます。
この働きがなければ、外部から加えた力なしに電気エネルギーを得られることになってしまいます。
レンツの法則は、エネルギー保存の考え方と整合するための重要な規則でもあります。
誘導起電力の大きさを求めるときは、まず磁束鎖交数の変化量を計算します。
電流の向きまで問われる場合は、その後にレンツの法則を使って向きを判断すると整理しやすくなります。
直流と交流での見え方
一定の直流電流が流れ、磁場が変化していない状態では、磁束鎖交数も一定です。
このとき、基本的には継続的な誘導起電力は発生しません。
一方、交流電流では電流の大きさと向きが時間とともに変わるため、電磁石が作る磁束も変化します。
近くに置かれた別のコイルでは磁束鎖交数が変わり、誘導起電力が生じます。
変圧器が交流で動作する理由は、このように磁束を変化させ続ける必要があるためです。
電源を入れた瞬間や切った瞬間にだけ電圧変化が現れる現象も、磁束鎖交数の変化として説明できます。
磁束鎖交数の求め方と計算例
続いては公式を使った磁束鎖交数の求め方を確認していきます。
磁束と巻数から求める方法
もっとも基本的な計算では、コイルの巻数と1巻きあたりに鎖交する磁束が与えられます。
この場合は λ ＝ NΦ に数値を代入するだけです。
ただし、磁束の単位がミリウェーバやマイクロウェーバで示されることもあるため、単位換算を忘れないようにしましょう。
計算例
巻数が200回のコイルに、1巻きあたり 0.003 Wb の磁束が鎖交するとします。
λ ＝ 200 × 0.003 ＝ 0.6 Wb
したがって、磁束鎖交数は 0.6 Wbターンです。
巻数は単位を持たない数として扱うため、計算結果の中心となる単位はウェーバです。
答えに Wbターンと添えると、巻数を含む量であることがより伝わりやすくなります。
磁束密度と面積から求める方法
磁束が直接与えられない問題では、磁束密度とコイル面積から磁束を先に求めます。
磁場がコイル面に垂直であれば、Φ ＝ BS です。
その後、得られた磁束に巻数を掛ければ磁束鎖交数が算出できます。
コイル面が傾いている場合には、角度による cos θ も計算に含める必要があります。
計算例
磁束密度が 0.5 T、コイル面積が 0.02 m²、巻数が100回で、磁場と法線の角度が0度の場合を考えます。
Φ ＝ 0.5 × 0.02 × cos 0度 ＝ 0.01 Wb
λ ＝ 100 × 0.01 ＝ 1 Wbターン
テスラと平方メートルを掛けるとウェーバになるという単位の関係も、計算の確認に役立ちます。
面積の単位が cm² で示されている場合は、m² に直してから式へ代入してください。
誘導起電力まで求める方法
磁束鎖交数が変化する問題では、初めと終わりの値を比較して変化量を出します。
たとえば磁束鎖交数が 0.8 Wbターンから 0.2 Wbターンへ、0.1秒で変化した場合を考えます。
変化量の大きさは 0.6 Wbターンです。
誘導起電力の大きさは、0.6 を 0.1 で割った 6 V になります。
符号や電流の向きまで考えるときは、磁束が増えたのか減ったのか、どちら向きの磁場を打ち消す必要があるのかを図で整理するとよいでしょう。
| 計算の順序 | 確認する内容 | 主な式 |
|---|---|---|
| 1 | 磁束密度、面積、角度から磁束を求める | Φ ＝ BS cos θ |
| 2 | 巻数を考慮して磁束鎖交数を求める | λ ＝ NΦ |
| 3 | 時間変化から誘導起電力を求める | e ＝ －Δλ Δt |
変圧器と発電機における利用
続いては変圧器と発電機で磁束鎖交数が果たす役割を確認していきます。
変圧器の巻数比との関係
変圧器は、一次コイルと二次コイルを鉄心に巻き、交流による変化する磁束を利用する装置です。
一次コイルに交流電圧を加えると、鉄心内に時間変化する磁束が生じます。
この磁束が二次コイルにも鎖交することで、二次側に誘導起電力が発生します。
二次コイルの巻数が多ければ、同じ磁束に対する磁束鎖交数が増え、得られる電圧も大きくなります。
逆に巻数が少なければ、電圧は低くなります。
変圧器の昇圧と降圧は、巻数と磁束鎖交数の関係を利用した仕組みです。
交流発電機の回転運動
交流発電機では、コイルまたは磁石を回転させて、コイルに鎖交する磁束を連続的に変化させます。
コイル面の向きが変わると、磁場と法線の角度も変化します。
そのため、磁束 Φ ＝ BS cos θ は時間とともに正と負の向きを繰り返します。
磁束鎖交数も同じように変化し、誘導起電力として交流電圧が得られます。
回転速度を上げると磁束鎖交数の変化が速くなるため、誘導起電力は大きくなります。
巻数を増やすこと、磁場を強くすること、コイル面積を大きくすることも、発電電圧を高める代表的な方法です。
発電機では磁束鎖交数そのものの大きさだけでなく、どれだけ速く変化するかが重要です。
大きな磁束鎖交数でも一定のままなら、継続的な誘導起電力は得られません。
モーターとインダクタンスへのつながり
モーターでは、コイルに電流を流して磁場を作り、外部磁場との相互作用で回転力を得ます。
回転中にはコイルを貫く磁束鎖交数が変わるため、逆起電力と呼ばれる電圧が発生します。
この逆起電力は、電源から流れ込む電流を抑える方向に働き、モーターの回転状態と電流の関係に影響します。
また、コイルに流れる電流が自ら作る磁束と鎖交する現象は、自己インダクタンスとして扱われます。
自己インダクタンスが大きいコイルでは、電流の変化に対して大きな誘導起電力が生じやすくなります。
磁束鎖交数は、電気回路と磁気回路を結び付ける共通の考え方といえるでしょう。
磁束鎖交数を理解するための注意点
続いては計算や学習で混同しやすい注意点を確認していきます。
磁束と磁束鎖交数の混同
最も多い混同は、磁束 Φ と磁束鎖交数 λ を同じものとして扱ってしまうことです。
1回巻きのコイルでは数値が一致する場合がありますが、巻数が増えると両者は異なります。
100回巻きのコイルに 0.01 Wb の磁束が鎖交するなら、磁束鎖交数は 1 Wbターンです。
巻数を掛け忘れると、誘導起電力や変圧器の電圧を大幅に小さく計算してしまいます。
問題文に巻数が書かれているなら、磁束鎖交数を求める必要がないか必ず確認することが大切です。
角度の基準の取り違え
磁束の式にある θ は、磁場とコイル面の法線がなす角度です。
コイル面と磁場のなす角度が与えられている場合、そのまま cos を使うと誤答になることがあります。
面と磁場の角度を α とするなら、法線との角度は 90度から α を引いた角度です。
三角関数の関係を使えば、条件によって sin を使う式に見えることもあります。
図を描き、磁場、コイル面、法線の3つを分けて示すと、角度の判断がしやすくなります。
漏れ磁束と実際の装置
理想的な変圧器では、一次コイルが作る磁束のすべてが二次コイルにも鎖交すると考えます。
しかし実際には、磁束の一部が鉄心から外へ漏れ、二次コイルに届かないことがあります。
これを漏れ磁束と呼びます。
漏れ磁束が多いと、二次コイルに鎖交する磁束鎖交数が小さくなり、理想どおりの電圧伝達が難しくなります。
鉄心に磁気を通しやすい材料を使うことや、巻線配置を工夫することは、磁束を効率よく鎖交させるための設計上の工夫です。
基礎計算では、磁束がすべての巻線に均一に鎖交し、漏れ磁束がないと仮定することが一般的です。
実用機器では損失や漏れ磁束も考慮されるため、理論値と実測値が完全には一致しない場合があります。
こうした違いを知っておくと、教科書の公式と実際の電気機器の間にあるつながりが見えやすくなります。
磁束鎖交数のまとめ
磁束鎖交数は、コイルに鎖交する磁束へ巻数を掛けた量です。
基本式は λ ＝ NΦ であり、磁束密度、コイル面積、角度が分かれば磁束を経由して求められます。
磁束鎖交数が時間的に変化すると、ファラデーの電磁誘導の法則によって誘導起電力が発生します。
巻数が多いほど磁束鎖交数は大きくなり、変化が速いほど誘導起電力も大きくなる点が重要です。
変圧器では電圧の変換に、発電機では交流電圧の発生に、この考え方が活用されています。
磁束、磁束鎖交数、磁束密度の違いを整理し、角度と単位換算にも注意すれば、関連する計算問題は着実に解けるようになるでしょう。
