プランマーブロックは、回転軸を支える軸受ユニットの一種であり、工場設備や搬送装置、送風機、ポンプなど幅広い機械に使われています。
名称だけでは部品の役割を想像しにくいものの、軸受を保護しながら荷重を受け、安定した回転を維持するための重要な機械要素です。
ベアリング単体との違い、内部構造、選定時に必要となる荷重計算の考え方を知ることで、設備設計や保全の判断がしやすくなるでしょう。

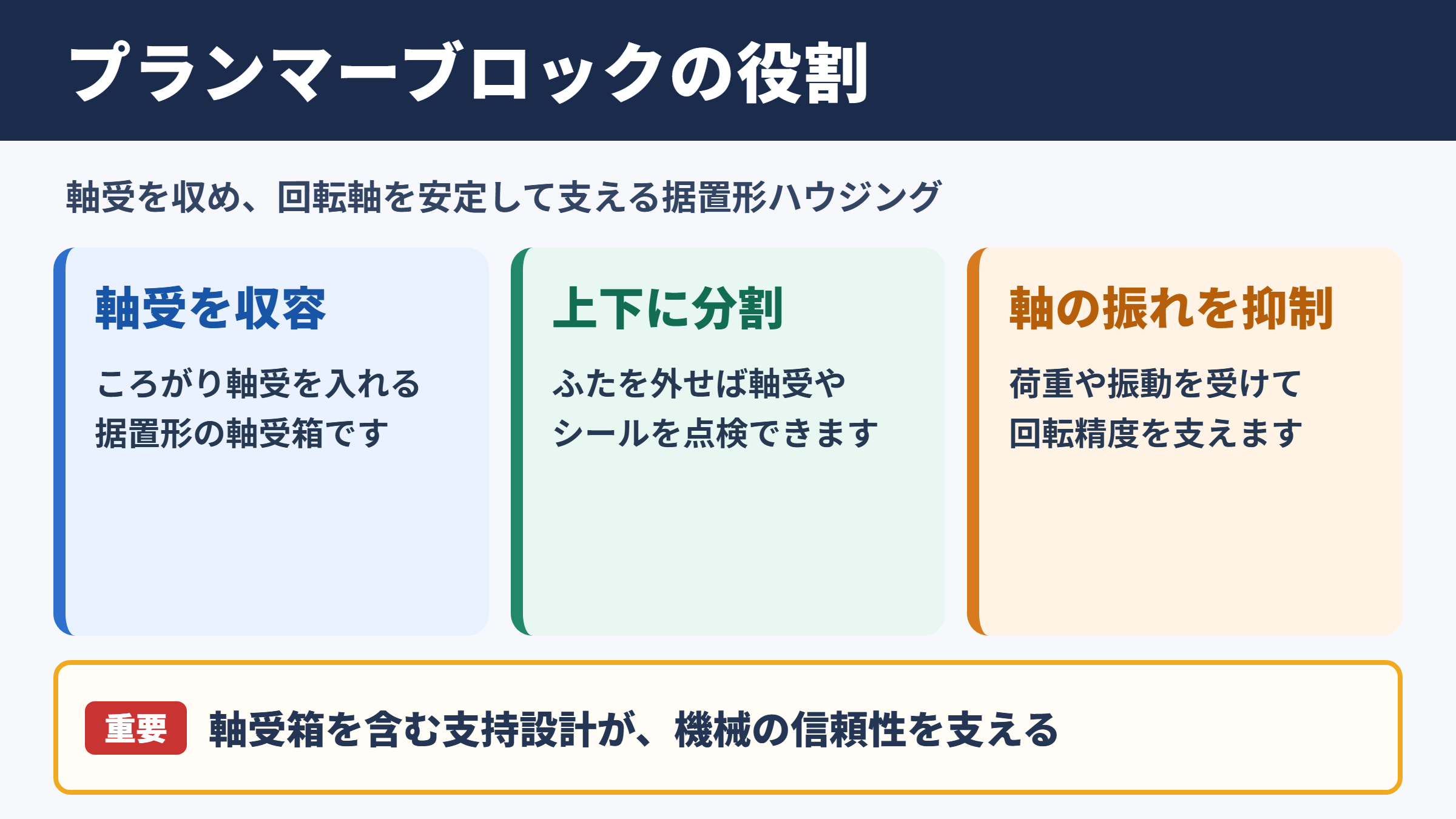

プランマーブロックの意味と役割
それではまずプランマーブロックの意味と、機械の中で果たす役割について解説していきます。
軸受を収める分割形ハウジング
プランマーブロックとは、主にころがり軸受を収容するための据置形の軸受箱を指します。
英語ではplummer blockやpillow block housingと呼ばれることがあり、日本では軸受箱、ベアリングハウジングと表現される場合もあります。
一般的な特徴は、ハウジング本体が上部と下部に分かれている点です。
下側は機械フレームや架台に固定され、上側のふたを取り外すと内部の軸受やシールを点検できます。
軸そのものを大きく移動させずに整備しやすいため、長い回転軸を使う設備や、停止時間を短くしたい生産ラインで重宝されます。
回転軸を安定させる支持機能
回転軸には、部品の重さによる荷重、ベルト張力、歯車のかみ合い力、振動、熱による伸びなど、複数の力が加わります。
プランマーブロックはこれらの力を受け止め、軸が必要以上にたわんだり、振れたりすることを抑えます。
軸受の寿命は荷重と取付状態に大きく左右されるため、ハウジングを含めた支持設計が欠かせません。
単にベアリングを置く部品ではなく、機械全体の回転精度と信頼性を支える土台と考えると理解しやすいでしょう。
ピローブロックとの呼び分け
プランマーブロックとピローブロックは、どちらも軸を支えるハウジング付き軸受として扱われますが、厳密には構造や使われ方に違いがあります。
ピローブロックは、比較的小型で一体形の軸受ユニットを示すことが多く、ユニットベアリングを組み込んだ製品が代表例です。
一方のプランマーブロックは、分割形ハウジングに自動調心ころ軸受や円筒ころ軸受などを組み込む形式が中心です。
大きな軸径や比較的大きい荷重に対応しやすく、保守交換のしやすさも特徴となります。
プランマーブロックは、ベアリングを入れる箱というだけではありません。
荷重の伝達、軸の位置決め、潤滑の保持、異物侵入の抑制、保守性の確保を同時に担う支持部品です。
プランマーブロックの基本構造
続いてはプランマーブロックを構成する部品と、内部で起きている働きを確認していきます。
ハウジング本体と取付部
ハウジング本体には鋳鉄、ダクタイル鋳鉄、鋳鋼などが用いられます。
十分な剛性を持たせることで、軸受に加わる荷重を機械のベースへ安定して伝えられます。
下部には通常、据付ボルト用の穴が設けられています。
この取付面の平面度が悪いと、ハウジングがねじれ、内部のベアリングに偏った荷重がかかるおそれがあります。
据付面の清掃と締付け順序は、部品交換時にも見落とせない確認項目です。
内部軸受と調心機能
プランマーブロックには、自動調心ころ軸受を組み込む構成がよく採用されます。
自動調心ころ軸受は、外輪軌道面が球面状になっており、軸や取付面にわずかな傾きがあっても、一定範囲で角度誤差を吸収できます。
長い軸では、加工誤差や設置誤差、運転中のたわみを完全になくすことは現実的ではありません。
そこで調心性を利用し、軸受に無理な力が集中しないようにします。
ただし調心機能があるからといって、大きな芯ずれを放置してよいわけではありません。
シールと潤滑装置
軸受の性能を長く保つには、適切な潤滑とシールが必要です。
グリース潤滑では、ハウジングの給脂口から定期的にグリースを補給します。
オイル潤滑では、油面計やオイルバスを使って油量を管理する形式もあります。
シールには接触式、非接触式、ラビリンス式などがあり、粉じん、水分、蒸気が多い環境では選定が特に重要です。
異物の混入は転動面の傷や早期損傷につながるため、周囲環境に合わせたシール構造を選びます。
| 構成部品 | 主な役割 | 確認したいポイント |
|---|---|---|
| ハウジング下部 | 機械ベースへの固定と荷重伝達 | 据付面の傷、ボルトの緩み |
| ハウジング上部 | 軸受の保持と点検口の形成 | 合わせ面の汚れ、締結状態 |
| ベアリング | 軸の回転支持と荷重受け | 異音、温度、振動 |
| シール | 潤滑剤保持と異物侵入防止 | 摩耗、変形、漏れ |
| 潤滑装置 | 摩擦低減と焼付き防止 | グリース量、油量、汚れ |
ベアリングとの関係と軸受形式
続いてはベアリングとの関係と、プランマーブロックに使われる代表的な軸受形式を見ていきます。
ベアリング単体との違い
ベアリングは、内輪、外輪、転動体、保持器などから構成される回転支持部品です。
これに対してプランマーブロックは、ベアリングを適切な位置に保持し、機械本体へ固定するハウジングを含む仕組みです。
つまり、ベアリングが回転摩擦を小さくする中心部品であるのに対し、プランマーブロックはベアリングを実用的に使うための支持システムといえます。
用途によっては、軸受、アダプタスリーブ、シール、給脂装置までを組み合わせて一つのユニットとして扱います。
自動調心ころ軸受の特徴
自動調心ころ軸受は、ラジアル荷重に強く、一定のアキシアル荷重にも対応できるため、プランマーブロックで広く使われます。
ラジアル荷重とは軸に対して直角方向に加わる力であり、軸やプーリーの重量、ベルトの張力などが代表例です。
アキシアル荷重は軸方向に加わる力で、はすば歯車やスクリューコンベヤーなどで発生します。
荷重の方向と大きさを誤って判断すると、適した軸受形式を選べません。
使用条件を整理したうえで、メーカーの許容荷重や定格寿命の資料を確認しましょう。
固定側と自由側の配置
長い回転軸では、温度変化によって軸が伸び縮みします。
両側の軸受で軸方向を強く固定すると、熱膨張による力が内部にたまり、ベアリング損傷やハウジングの負担につながります。
そのため一般的には、一方を固定側、もう一方を自由側として配置します。
固定側は軸方向の位置を決め、自由側は軸が伸びた分だけ軸受がハウジング内で移動できるようにする設計です。
熱膨張を逃がす自由側の考え方は、プランマーブロック選定で非常に重要です。
軸の熱膨張量は、おおむね次の考え方で見積もれます。
伸び量は線膨張係数に軸長さと温度変化を掛けて求めます。
鋼製の長い軸では、温度差が小さく見えても数ミリメートル規模の伸びが生じる場合があります。
用途別の選定ポイント
続いてはプランマーブロックが使われる場面と、用途別に確認したい選定条件を解説していきます。
搬送設備とコンベヤー
ベルトコンベヤー、ローラーコンベヤー、チェーンコンベヤーでは、複数の軸を長時間回転させます。
プーリーにかかるベルト張力や搬送物の重量によって、軸受には継続的なラジアル荷重が加わります。
粉体、紙粉、木くずなどが発生する環境では、シール性能と潤滑管理が寿命を左右します。
点検しやすい位置に給脂口を設けることや、保守作業のためのスペースを確保することも実務上の大切な条件です。
送風機とポンプ
送風機やブロワーでは、羽根車のバランス不良、ベルト駆動による張力、風量変動による振動が問題になりやすいでしょう。
ポンプでは、カップリングの芯ずれ、配管から伝わる応力、液体の漏れや湿気にも注意が必要です。
振動と温度の傾向を記録する予防保全を行うと、異常を早い段階で見つけやすくなります。
運転音が急に大きくなった、温度が上がった、グリースが変色したといった変化は、早めに点検するべきサインです。
製鉄設備と大型産業機械
製鉄、製紙、採石、発電などの大型設備では、大径軸と大きな荷重に対応するプランマーブロックが採用されます。
停止による損失が大きいため、耐久性だけでなく、交換作業のしやすさや状態監視への対応も重視されます。
大型品では、ハウジングの剛性、基礎の強度、取付ボルトの設計、吊り上げ時の安全性まで含めて検討します。
高温、低温、腐食性雰囲気、強い粉じんなど、標準仕様では対応しにくい環境もあるため、使用条件を具体的に伝えることが欠かせません。
| 用途 | 主な荷重や環境 | 選定時の着眼点 |
|---|---|---|
| コンベヤー | ベルト張力、粉じん、連続運転 | シール性、給脂性、据付精度 |
| 送風機 | 振動、回転速度、偏心 | バランス、振動監視、調心性 |
| ポンプ | 湿気、カップリング荷重 | 防錆、芯出し、シール選定 |
| 減速機周辺 | 歯車反力、アキシアル荷重 | 固定側配置、荷重方向 |
| 屋外設備 | 雨水、温度変化、腐食 | 防水構造、防錆処理、潤滑剤 |
用途に合わないシールや潤滑方式を選ぶと、軸受の定格寿命より早く故障することがあります。
荷重だけでなく、回転数、温度、粉じん、水分、保守頻度をまとめて確認することが選定の基本です。
荷重計算と寿命の考え方
続いてはプランマーブロックを選ぶ際に役立つ、荷重計算と軸受寿命の基本を確認していきます。
ラジアル荷重の求め方
ラジアル荷重は、軸や回転体の自重、ベルト張力、チェーン張力、外部から受ける力をもとに求めます。
例えば軸の中央に荷重がかかり、両端を軸受で支持する場合、荷重位置と支点間距離から各軸受への反力を算出します。
実際にはプーリー位置、カップリング位置、ベルトの張り側とゆるみ側の張力、軸の重量を考慮する必要があります。
単純に機械全体の重量を半分にするだけでは不十分な場合があるため、軸の力のつり合いとして考えることが重要です。
両端支持の軸で、中央に荷重が加わる単純な条件では、左右の軸受が受ける荷重は基本的に同じです。
ただし荷重が片側に寄っている場合、近い側の軸受により大きな反力が発生します。
プーリーや歯車の位置を図面上で確認し、支点ごとの荷重を分けて計算しましょう。
等価動荷重と定格寿命
ころがり軸受の寿命検討では、ラジアル荷重とアキシアル荷重を組み合わせた等価動荷重を用います。
一般には、ラジアル荷重に係数を掛けた値と、アキシアル荷重に係数を掛けた値を加えて評価します。
係数は軸受形式、荷重比、接触角などによって変わるため、カタログ値を利用する必要があります。
定格荷重が大きいから長寿命とは限らない点も重要です。
実際の荷重、回転数、潤滑状態、取付誤差、汚染度が寿命に影響するため、余裕を持たせた選定が求められます。
基本定格寿命は、動定格荷重を等価動荷重で割った比を用いて見積もります。
ころ軸受では荷重比を大きな指数で扱うため、荷重が少し増えるだけでも寿命が大幅に短くなることがあります。
過大なベルト張力や芯ずれを避けることは、軸受サイズを大きくするのと同じくらい大切です。
静定格荷重と安全率
停止中や低速回転中に大きな荷重がかかる設備では、静定格荷重の確認も必要です。
衝撃荷重や一時的な過負荷によって転動面に圧こんができると、その後の回転で振動や異音が発生しやすくなります。
特に始動停止を繰り返す装置、重量物を扱う装置、衝撃を受ける装置では、動的な寿命計算だけで判断しないほうが安心でしょう。
通常運転の荷重と非常時の最大荷重を分けて整理し、ハウジングや取付ボルトも含めて安全率を検討します。
荷重計算では、ベアリングの定格値だけを見るのではなく、軸のたわみ、ハウジング剛性、取付ボルト、基礎強度まで連続した系として確認します。
不明な荷重条件が多い場合は、実測値やメーカーの技術資料を併用すると判断精度が高まります。
取付方法と保守管理
続いては性能を十分に発揮するための取付方法と、日常点検で押さえたい保守管理について解説していきます。
据付面と芯出しの確認
プランマーブロックを取り付ける前には、架台の据付面から切粉、さび、塗装の浮き、油分を取り除きます。
据付面にごみが残ると、ハウジングが傾き、軸受に偏荷重が生じるおそれがあります。
複数のプランマーブロックで一つの軸を支える場合は、軸中心の高さと平行度も確認します。
レーザー芯出し器やダイヤルゲージを使う方法もありますが、設備規模に応じた精度管理が必要です。
取付誤差を小さくすることが、発熱、振動、早期摩耗の予防につながります。
アダプタスリーブによる固定
テーパ穴を持つ自動調心ころ軸受では、アダプタスリーブを使って円筒軸に取り付ける方式があります。
この方式は軸径への対応範囲が広く、軸方向位置の調整を行いやすい点が利点です。
ただし締付け量が不足すると軸受が緩み、締めすぎると内部すきまが小さくなりすぎる可能性があります。
組立時には、ナットの回転角、軸受の内部すきま減少量、メーカー指定の取付手順を確認することが大切です。
給脂と異常点検
グリースは多すぎても少なすぎても問題になります。
過剰な給脂はかくはん抵抗による温度上昇を招き、不足は油膜切れや摩耗の原因になります。
適切な量と周期は、回転数、使用温度、シール構造、周囲環境によって異なります。
日常点検では、温度、振動、異音、グリース漏れ、ハウジングの変色、取付ボルトの緩みを確認しましょう。
以前より音が高い、温度が徐々に上がる、振動値が増えるといった傾向があれば、分解前に運転条件と潤滑状態を調べることが有効です。
| 点検項目 | 主な異常 | 考えられる原因 |
|---|---|---|
| 温度 | 急な上昇 | 給脂過多、締付け過大、損傷 |
| 振動 | 継続的な増加 | 芯ずれ、摩耗、バランス不良 |
| 異音 | ごろごろ音、金属音 | 異物混入、転動面損傷 |
| グリース | 漏れ、変色、固化 | シール劣化、水分混入、劣化 |
| ボルト | 緩み、ずれ | 振動、締付不足、基礎剛性不足 |
プランマーブロックのまとめ
プランマーブロックは、ベアリングを収容して回転軸を安定して支えるための分割形軸受箱です。
大型設備や長い軸を使う装置では、整備のしやすさ、荷重への対応力、調心性といった利点を生かせます。
選定では、軸径、回転数、ラジアル荷重、アキシアル荷重、周囲温度、粉じんや水分、潤滑方式を総合的に確認することが大切です。
固定側と自由側の配置を適切に決め、熱膨張による軸方向の力を逃がす設計も欠かせません。
正しい取付、適切な給脂、継続的な状態監視を行えば、軸受の早期損傷を防ぎ、設備の安定稼働につなげやすくなります。
プランマーブロックを単独部品として見るのではなく、軸、ベアリング、シール、架台を含む支持系として考えることが、長く安心して使うための基本となるでしょう。
