比誘電率の単位は？無次元となる理由と真空を基準にする意味を解説
コンデンサ、絶縁材料、電子部品などを学ぶ際に登場する比誘電率は、物質の電気的な性質を判断する重要な値です。
数値に単位が付いていないため、何を表しているのか、なぜ真空と比べるのか疑問に感じる方も少なくありません。
比誘電率は材料を選ぶうえで実用的な指標であり、静電容量、信号伝送、絶縁性能、周波数特性とも深く関わります。
この記事では、単位がない理由から真空を基準にする背景、誘電率との違い、材料選定での見方まで順に整理します。

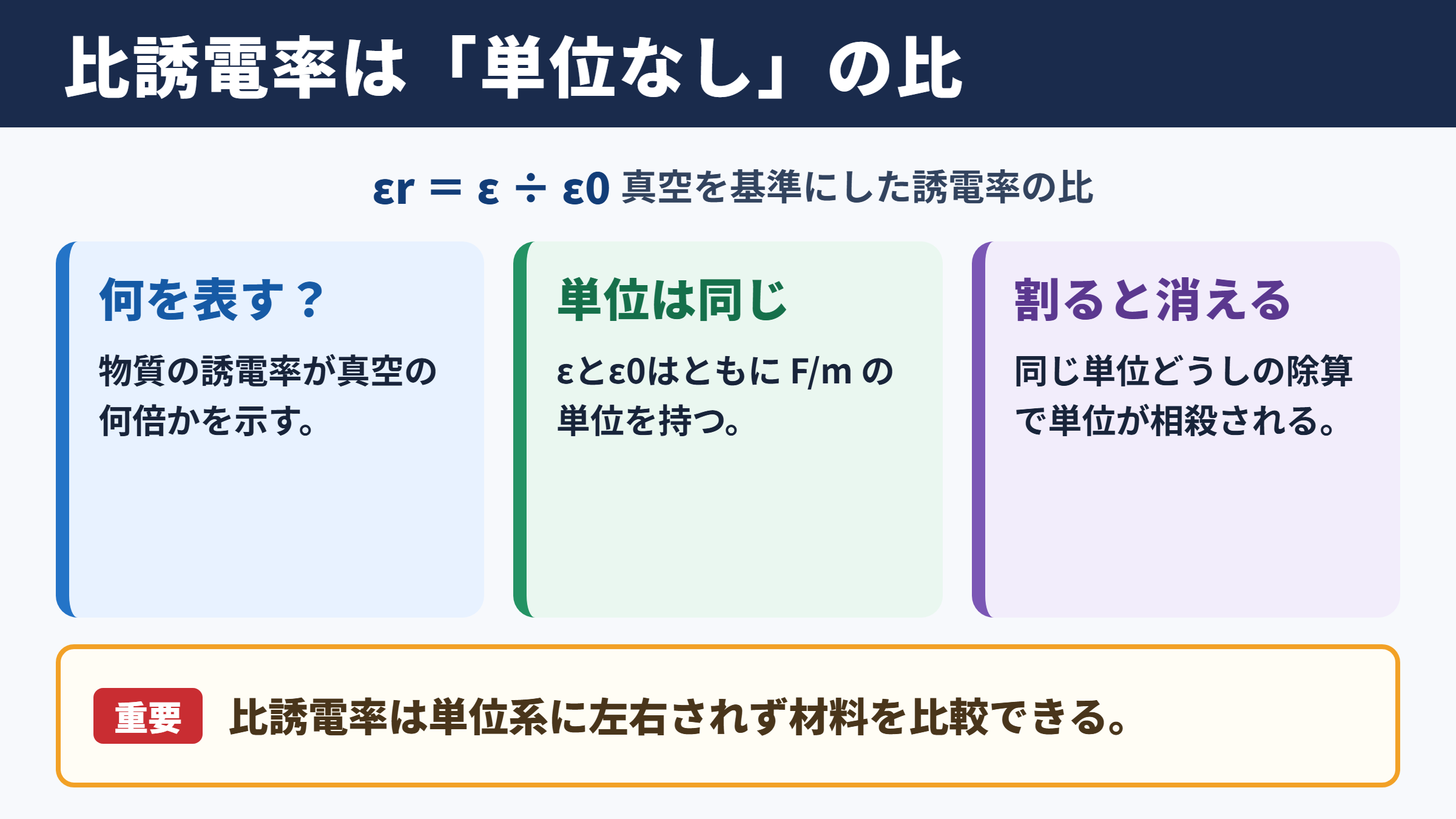

比誘電率の単位と無次元量
それではまず、比誘電率の単位と無次元になる仕組みについて解説していきます。
比誘電率が表す比率
比誘電率とは、ある物質の誘電率が真空の誘電率の何倍かを示す値です。
一般に記号はεrで表され、relative permittivityと呼ばれることもあります。
誘電率そのものは、電界が加わったときに物質がどの程度分極し、電気を蓄えやすいかに関わる物理量です。
一方で比誘電率は、真空を基準にした相対的な大きさだけを取り出した値になります。
たとえば比誘電率が4の材料は、同じ条件において真空と比べて4倍の誘電率を持つ材料と考えられます。
比誘電率 εr ＝ 物質の誘電率 ε ÷ 真空の誘電率 ε0
この式では同じ種類の物理量を割り算するため、単位は打ち消し合います。
比誘電率は数値だけで示されますが、単なる番号ではありません。
数値が大きい材料ほど、一般には電界に対する分極が生じやすく、コンデンサの静電容量を大きくしやすい特徴があります。
単位が消える計算の仕組み
誘電率εには、ファラド毎メートルという単位が用いられます。
表記するとF mの逆数に相当する単位であり、空間や物質が電気的エネルギーを扱う性質を数値化したものです。
真空の誘電率ε0も同じくファラド毎メートルで表されます。
同一の単位を持つ値同士を除算すれば、分子と分母の単位が相殺されます。
その結果、比誘電率は単位を持たない無次元量になります。
| 項目 | 記号 | 意味 | 単位 |
|---|---|---|---|
| 誘電率 | ε | 物質固有の電気的な応答 | F mの逆数 |
| 真空の誘電率 | ε0 | 真空における誘電率 | F mの逆数 |
| 比誘電率 | εr | 真空に対する誘電率の比 | 無次元 |
無次元であることは、比誘電率の信頼性や重要性が低いという意味ではありません。
むしろ単位系に左右されず材料同士を比較しやすい点が、大きな利点といえるでしょう。
誘電率と比誘電率の使い分け
設計計算では誘電率εが必要になる場面と、比誘電率εrだけで判断できる場面があります。
材料カタログやデータシートでは、比誘電率が記載されるケースが一般的です。
これは、真空の誘電率という共通の定数を掛ければ、実際の誘電率へ換算できるためです。
誘電率 ε ＝ 比誘電率 εr × 真空の誘電率 ε0
真空の誘電率 ε0 は約8.854×10のマイナス12乗 F mの逆数です。
ただし、比誘電率は温度、湿度、周波数、電界強度などで変化することがあります。
データシートの数値を見るときは、測定周波数や測定条件も確認する習慣が大切です。
比誘電率の数値だけを単独で比較しないことが、実務では欠かせません。
真空を基準にする意味
続いては、真空を基準にする意味を確認していきます。
真空が持つ基準としての安定性
真空は、物質粒子による分極の影響を含まない理想的な空間として扱われます。
空気には窒素、水蒸気、二酸化炭素などが含まれ、温度や湿度によって性質がわずかに変わります。
これに対して真空は、材料比較の基準として安定しており、再現性を確保しやすい存在です。
そのため、物理学や電気工学では真空の性質を基準値に置く考え方が広く使われています。
比誘電率に限らず、相対透磁率や屈折率などにも、基準との比で性質を示す発想が見られます。
空気ではなく真空を用いる理由
日常環境では空気中で部品を使用するため、空気を基準にしたほうが分かりやすいように思えるかもしれません。
しかし空気の誘電率は完全に一定ではなく、気圧や水分量による影響を受けます。
高度な測定や精密設計では、そのわずかな差が無視できない場合もあります。
真空を採用すれば、世界中の研究者や技術者が同じ基準でデータを比較できます。
国や業界、装置が変わっても意味が通じる点に、真空基準の実用性があります。
真空の比誘電率は1です。
比誘電率が1より大きい材料は、真空よりも電界に応答しやすい性質を持つと理解できます。
空気の比誘電率は真空に非常に近く、通常の工学計算では1として近似されることもあります。
ただし、精度が求められる高周波回路や計測分野では、空気と真空を同一視しない扱いが必要になるでしょう。
基準値から分かる材料の特徴
真空を1とすることで、材料の電気的特徴を直感的に比較できます。
たとえばポリエチレンの比誘電率はおおむね2前後であり、ガラスやアルミナはより大きな値を示します。
水は常温かつ低周波の条件では非常に大きな比誘電率を持つことで知られています。
この差は、物質内部の分子やイオンが電界に対してどのように向きを変え、分極するかに関係します。
比誘電率は材料内部の電気的な動きやすさを映す目安でもあります。
| 材料の例 | 比誘電率の目安 | 特徴 |
|---|---|---|
| 真空 | 1 | 比較の基準 |
| 空気 | 約1 | 通常は真空に近い値 |
| ポリエチレン | 約2.2から2.4 | ケーブル絶縁材で利用 |
| ガラス | 約4から10 | 種類や組成で変動 |
| アルミナ | 約9から10 | 電子基板や絶縁部材で利用 |
| 水 | 約80 | 低周波で大きな分極を示す |
これらの値は代表値であり、材料グレードや測定条件によって異なります。
設計に用いる際は、必ず採用候補の材料仕様を確認してください。
分極と誘電率の関係
続いては、分極と誘電率の関係を確認していきます。
電界による分極の発生
誘電体に電圧を加えると、材料の内部では正負の電荷がわずかにずれる現象が起こります。
この状態を分極と呼びます。
導体のように電流が自由に流れるわけではなくても、電荷の偏りによって外部電界への応答が現れます。
分極が大きい材料ほど、コンデンサに蓄えられる電荷量も増えやすくなります。
ここで比誘電率が重要な指標として働きます。
原子や分子の構造によって、分極のしやすさは異なります。
電子雲の変形、原子の相対的な移動、極性分子の回転など、複数の仕組みが関与する場合もあります。
そのため、比誘電率は材料の化学構造と無関係ではありません。
周波数による値の変化
比誘電率は、測定する交流電界の周波数によって変化します。
低い周波数では分子の向きが電界変化に追従しやすく、大きな分極が得られることがあります。
周波数が高くなると、分子やイオンの動きが変化に追いつかず、一部の分極機構が働きにくくなります。
結果として比誘電率が低下する材料も珍しくありません。
材料カタログの比誘電率には、測定周波数が併記されます。
1kHzの値と1GHzの値を同じ意味で扱うと、回路設計の誤差につながるおそれがあります。
高周波基板やアンテナ、通信ケーブルを扱う場合には、対象周波数に近い条件のデータを選ぶ必要があります。
周波数依存性を無視すると、インピーダンスや伝送速度、共振周波数の見込みがずれる可能性があります。
誘電損失との違い
比誘電率が高いことと、電気的な損失が大きいことは必ずしも同じではありません。
ただし分極の遅れが大きい材料では、電気エネルギーの一部が熱として失われやすくなる場合があります。
この損失の程度を示す代表的な値が誘電正接です。
高周波用途では比誘電率とともに、誘電正接や損失係数も確認されます。
高い比誘電率だけで良い材料と決めつけないことが大切です。
材料選定では、比誘電率、誘電正接、絶縁破壊強度、耐熱性、吸水率を組み合わせて評価します。
用途ごとに優先順位を決めることが、適切な選定につながります。
静電容量と回路設計への影響
続いては、静電容量と回路設計への影響を確認していきます。
コンデンサ容量との関係
平行平板コンデンサの静電容量は、電極面積、電極間の距離、誘電体の誘電率によって決まります。
同じ形状であれば、比誘電率が高い誘電体を挟むほど静電容量は大きくなります。
静電容量 C ＝ ε0 × εr × 電極面積 A ÷ 電極間距離 d
比誘電率εrが大きくなると、ほかの条件が同じ場合に静電容量Cも大きくなります。
小さな部品に大きな静電容量を持たせたい積層セラミックコンデンサでは、高い比誘電率を持つ誘電体材料が活用されます。
一方で、温度や電圧で容量が変わりやすい材料もあるため、必要な安定性とのバランスが求められます。
プリント基板と信号速度
プリント基板では、基板材料の比誘電率が信号伝搬速度に影響します。
一般に比誘電率が低い材料ほど、電磁波や信号は速く伝わる傾向があります。
高速デジタル回路、無線通信機器、レーダー関連の基板では、低誘電率材料が検討される理由の一つです。
ただし、実際の配線では基板だけでなく、配線構造、ソルダーレジスト、空気層などの影響も受けます。
回路設計では材料カタログ値と実効比誘電率を区別して考える必要があります。
高速信号では、比誘電率のばらつきがタイミングずれやインピーダンス不整合につながることがあります。
基板材料を変更する場合は、配線幅や層構成の見直しも重要です。
高周波回路での注意点
高周波になるほど、比誘電率は回路の寸法や共振条件へ直接的に影響します。
アンテナの小型化では、高比誘電率材料を使うことで波長を短く見せ、構造を小さくできる場合があります。
一方で、損失や帯域幅、放射効率との兼ね合いもあるため、単純な小型化だけを目的に選ぶことはできません。
高周波設計では比誘電率の安定性が、平均値と同じほど重要になることがあります。
温度変化やロット差まで含めたデータを確認し、必要なら実装状態で測定することが望ましいでしょう。
材料データの読み方
続いては、材料データの読み方を確認していきます。
データシートの測定条件
比誘電率の欄を見るときは、数値の隣にある測定条件を確認します。
代表的な条件には周波数、温度、湿度、試験法、試料の厚みなどがあります。
同じ材料名であっても、測定条件が異なれば数値が変わることがあります。
とくに樹脂や複合材料では、吸湿による変化に注意が必要です。
水分は比較的大きな比誘電率を持つため、材料内部に含まれる水分量が測定値に影響する場合があります。
| 確認項目 | 見る理由 | 注意点 |
|---|---|---|
| 測定周波数 | 周波数で比誘電率が変わるため | 使用周波数に近い値を選ぶ |
| 測定温度 | 分極や材料状態に影響するため | 使用環境の温度範囲を確認 |
| 湿度と吸水率 | 水分で数値が変わるため | 保管条件や実装後も考慮 |
| 測定方法 | 試験法ごとに差が出る場合があるため | 異なる資料を単純比較しない |
| 代表値か保証値か | 設計上の扱いが変わるため | 量産時のばらつきを確認 |
代表値と保証値の違い
カタログの比誘電率は、代表値として掲載されていることが多くあります。
代表値は典型的な測定結果を示すものであり、すべての製品に同じ数値を保証する意味ではありません。
厳密な回路性能が必要な用途では、保証範囲、許容差、ロットばらつきも確認する必要があります。
材料メーカーへ問い合わせる際には、用途の周波数帯、温度範囲、必要な精度を具体的に伝えるとよいでしょう。
設計値には余裕を持たせる考え方が、量産時の安定性を高めます。
比誘電率以外の選定項目
絶縁材料を選ぶとき、比誘電率だけで判断すると見落としが生じます。
絶縁破壊強度が不足すれば、高い電圧で破損する可能性があります。
耐熱性が低ければ、はんだ付けや高温環境で性能が変化するかもしれません。
機械的強度、難燃性、加工性、コスト、入手性も製品化では重要な条件です。
電気特性と製造性を総合的に見て、用途に合う材料を選定してください。
比誘電率の理解と活用
比誘電率は、物質の誘電率を真空の誘電率で割った比率であり、単位を持たない無次元量です。
同じ単位を持つ物理量同士の比であるため、ファラド毎メートルという単位が計算上で打ち消されます。
真空が基準に選ばれるのは、物質の影響を受けにくく、普遍的で安定した比較対象になるためです。
比誘電率が大きい材料は静電容量を増やしやすい一方、高周波特性、誘電損失、温度依存性などの確認も欠かせません。
数値と測定条件をセットで読むことが、正確な材料評価への近道です。
コンデンサ、基板、ケーブル、アンテナなどの設計では、比誘電率を単なる単位なしの数値として扱うのではなく、電界への応答を示す材料特性として活用しましょう。
