貯蔵弾性率とは？意味・単位・硬さとの関係をわかりやすく解説！（e’・大きい）
ゴム、樹脂、フィルム、接着剤などの材料評価では、硬さだけでは判断しにくい性質があります。
その代表例が貯蔵弾性率です。
e’と表記されることも多く、温度や周波数によって変化するため、製品の使用環境を想定した評価に役立ちます。
この記事では、貯蔵弾性率の意味、単位、硬さとの違い、測定方法、数値を確認するときの注意点までを順番に解説します。

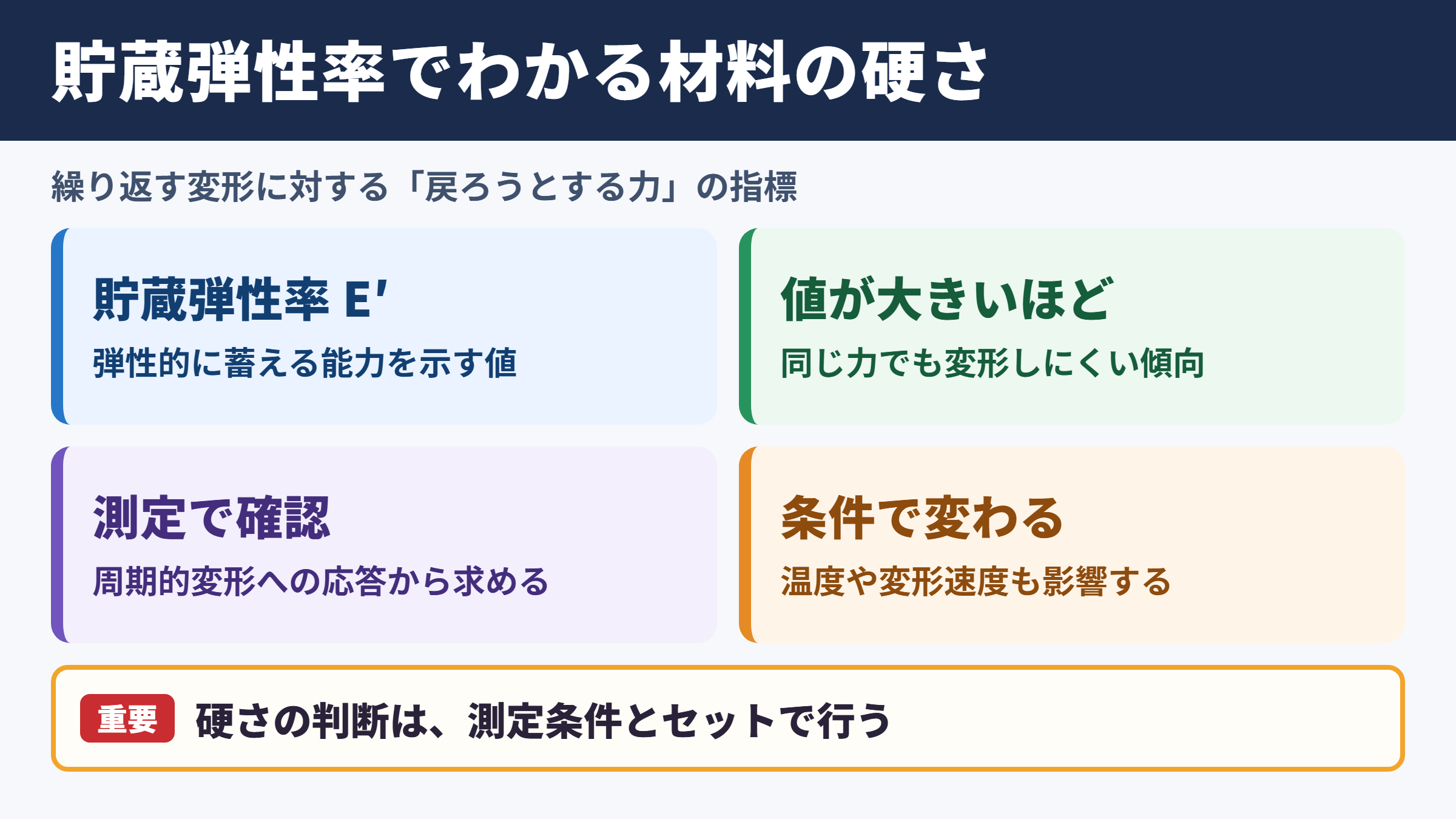

貯蔵弾性率の意味と材料の硬さ
それではまず貯蔵弾性率の意味と、材料の硬さとの基本的な関係について解説していきます。
変形した材料が戻ろうとする力
貯蔵弾性率とは、材料を繰り返し変形させたときに、変形エネルギーを弾性的に蓄える能力を示す値です。
英語ではStorage Modulusと呼ばれ、一般にE’またはe’で表されます。
引っ張る、押し込む、曲げる、ねじるといった外力を加えた際、材料は少しずつ変形します。
このとき外力を取り除くと元の形へ戻ろうとする成分があり、その強さを数値化したものが貯蔵弾性率です。
値が大きい材料ほど、同じ力を受けた場合に変形しにくく、反発する性質も高い傾向にあります。
ただし、単純に硬い材料ほど必ず高いとは限りません。
評価温度、変形の速さ、試験条件によって値が動くため、測定条件とセットで読み取ることが重要です。
貯蔵弾性率が大きいことは、一般に材料が変形しにくく、加えたエネルギーを弾性的に保持しやすいことを示します。
動的粘弾性測定で確認する指標
貯蔵弾性率は、主に動的粘弾性測定で得られる代表的な指標です。
動的粘弾性測定では、試験片へ小さな周期的変形を与え、応力の応答を調べます。
材料はバネのように戻ろうとする弾性成分と、粘性によってエネルギーを熱として失う成分を同時に持っています。
このうち弾性成分に対応するのが貯蔵弾性率です。
一方で、熱として散逸したエネルギーに関係する値は損失弾性率と呼ばれます。
貯蔵弾性率だけを見るのではなく、損失弾性率や損失正接と合わせることで、材料の柔らかさ、減衰性、ガラス転移などをより立体的に把握できます。
静的なヤング率との位置づけ
貯蔵弾性率はヤング率と似た意味で扱われることがありますが、完全に同じ値ではありません。
ヤング率は、材料を一定速度で引っ張ったときの応力とひずみの関係から求める静的な弾性率です。
これに対して貯蔵弾性率は、繰り返し荷重を与える動的な試験で求められます。
特に高分子材料は時間依存性を持つため、静的試験と動的試験では異なる結果になる場合があります。
ゆっくり変形させたときの硬さと、短時間で振動させたときの硬さは一致しないことがある点が、粘弾性材料を扱う際の重要な考え方です。
貯蔵弾性率の単位と表記
続いては貯蔵弾性率の単位と、e’の表記を確認していきます。
パスカルを基準とする単位
貯蔵弾性率の単位は、基本的にパスカルです。
パスカルは圧力や応力を表す単位であり、材料に加わる力を面積で割った値に対応します。
実務ではPaよりも、MPaやGPaが使われる機会が多いでしょう。
| 単位 | 換算 | 主な材料の目安 |
|---|---|---|
| Pa | 基準単位 | 非常に柔らかい材料の表記 |
| kPa | 千Pa | ゲル、軟質フォームなど |
| MPa | 百万Pa | ゴム、軟質樹脂、接着剤など |
| GPa | 十億Pa | 硬質樹脂、繊維、金属系材料など |
数値だけを比較すると桁を見誤りやすいため、単位の確認は欠かせません。
たとえば100MPaと0.1GPaは同じ大きさです。
1GPaは1,000MPaに相当します。
試験成績書や材料データシートを比較するときは、数値の前に単位をそろえる習慣が大切です。
e’とE’の違い
貯蔵弾性率はE’と表記されることが一般的です。
小文字のe’が使われることもありますが、資料内で定義されていれば意味は同じように扱われる場合が多いでしょう。
ここで付いているプライム記号は、動的な測定で得られる複素弾性率の実数成分を示すための記号です。
複素弾性率は、貯蔵弾性率と損失弾性率から構成されます。
E＊ ＝ E’ ＋ iE’’
E’は貯蔵弾性率、E’’は損失弾性率、iは虚数単位を表します。
数式そのものを細かく理解しなくても、E’が弾性的な硬さ、E’’が粘性的な損失に関係する指標だと押さえておくと、データの見方が整理しやすくなります。
試験データに併記される条件
貯蔵弾性率のデータには、単位以外にも重要な情報があります。
代表的なのは温度、周波数、変形モード、ひずみ量、試験片の寸法です。
同じ材料であっても、20度と80度では貯蔵弾性率が大きく変わることがあります。
また、1Hzで測った値と100Hzで測った値も同じとは限りません。
E’の数値は単独ではなく、温度と周波数を含めて初めて比較できる情報です。
硬さ試験と貯蔵弾性率の関係
続いては硬さ試験と貯蔵弾性率の関係を確認していきます。
硬さが示す表面への抵抗
硬さは、材料表面に押し込みや引っかきなどの力を加えたときの抵抗を示す性質です。
ゴムではデュロメータ硬さ、金属ではビッカース硬さやロックウェル硬さ、樹脂ではショア硬さなどが利用されます。
硬さ試験は比較的短時間で実施しやすく、受入検査や日常管理にも向いています。
ただし、硬さは特定形状の圧子を用いた局所的な評価です。
材料全体の変形しやすさや、振動条件での応答まで直接示すものではありません。
相関が見られる理由
同じ種類の材料群では、硬さが高いほど貯蔵弾性率も高くなる傾向が見られます。
架橋密度が高いゴム、結晶性が高い樹脂、充填材を多く含む複合材料などは、変形が抑えられるためです。
しかし、この関係はあくまで傾向であり、異なる材料を横断して単純換算することはできません。
配合、温度履歴、含水率、発泡状態、測定速度が変われば、硬さとE’の対応も変化します。
硬さは現場で扱いやすい管理値、貯蔵弾性率は使用環境を含めた粘弾性の評価値として考えると、役割の違いを理解しやすくなります。
硬さだけで判断しにくい事例
同じショア硬さのゴムでも、低温で急に硬くなる材料と、低温でも柔軟性を保ちやすい材料があります。
この差は、温度変化に対する貯蔵弾性率の推移を確認すると分かりやすくなります。
また、防振材では単に硬いことよりも、振動をどの程度伝えにくいかが重要になる場合があります。
接着剤やシール材では、常温での硬さに加えて、熱サイクル後の追従性も確認したいところです。
硬さの数値が同じでも、温度や周波数に対するE’の変化が異なれば、実使用時の印象や性能も変わる可能性があります。
温度と周波数による変化
続いては温度と周波数による貯蔵弾性率の変化を確認していきます。
温度上昇で起こる軟化
多くの高分子材料は、温度が上がるにつれて貯蔵弾性率が低下します。
分子鎖の動きが活発になり、変形に対して抵抗しにくくなるためです。
特にガラス転移温度付近では、E’が大きく下がることがあります。
常温では硬く感じられる樹脂でも、高温環境では急にたわみやすくなるケースがあります。
自動車部品、家電部品、屋外設備、電子機器周辺の材料では、想定最高温度でのE’確認が重要です。
低温環境での剛性上昇
温度が下がると、材料は分子運動が抑えられ、貯蔵弾性率が高くなる傾向です。
これは剛性が上がることを意味しますが、必ずしも望ましい変化とは限りません。
シール材やパッキンでは、低温で硬くなりすぎると密着性が低下し、漏れの原因になることがあります。
ケーブル被覆やホースでは、柔軟性の低下が取り回し性や耐屈曲性に影響するでしょう。
低温側でのE’上昇は、材料がしっかりすることと同時に、脆さや追従性低下の兆候としても確認する必要があります。
周波数が高い条件での見え方
周波数は、材料をどれくらい速く繰り返し変形させるかを示す条件です。
一般に周波数が高くなると、材料は短時間で変形に応答する必要があり、硬く振る舞う傾向があります。
ゆっくり荷重を受ける保管状態と、高速振動を受ける走行中の部品では、材料の見え方が異なることがあります。
低い周波数はゆっくりした変形、高い周波数は速い振動に近い条件です。
使用時の変形速度に近い周波数を選ぶことで、実用性能に結び付く評価を行いやすくなります。
周波数を変えた測定では、温度変化と似たような傾向が現れることもあります。
そのため、測定結果を読む際は、温度軸と周波数軸の両方に注意を向けることが大切です。
測定方法とグラフの読み方
続いては貯蔵弾性率の測定方法と、グラフの読み方を確認していきます。
DMAによる代表的な測定
貯蔵弾性率の測定には、DMAと呼ばれる動的粘弾性測定装置がよく使用されます。
DMAは試験片に周期的な力や変位を与え、その応答から粘弾性特性を算出する装置です。
引張、曲げ、圧縮、せん断、ねじりなど、材料形状や目的に応じた測定モードを選択します。
フィルムであれば引張モード、板状試験片であれば三点曲げモード、柔らかいゴムであればせん断や圧縮モードが検討対象になります。
試験片の固定が不十分だと、材料本来の値ではなく、チャックの滑りやたわみの影響を含むおそれがあります。
温度依存グラフの確認点
温度掃引のグラフでは、横軸に温度、縦軸に貯蔵弾性率を対数表示することが一般的です。
グラフが高い位置にあるほど、材料の剛性が高い状態を表します。
温度上昇に伴うE’の低下が急な領域は、材料構造が大きく変化している可能性があります。
複数材料を比較する場合は、常温の値だけでなく、低温域、高温域、変化が始まる温度にも注目しましょう。
| 確認する位置 | 読み取れる傾向 | 設計上の着眼点 |
|---|---|---|
| 低温域 | 寒冷時の剛性 | 割れ、密着不良、柔軟性低下 |
| 常温域 | 通常使用時の硬さ | 操作感、支持性、寸法安定性 |
| 変化領域 | 転移や軟化の兆候 | 使用温度範囲との重なり |
| 高温域 | 熱環境での保持力 | たわみ、変形、クリープ |
一点の数値ではなく、温度に対する曲線の形を比較することが、DMAデータを活用する基本です。
測定誤差を抑える条件管理
測定値の再現性を高めるには、試験片の厚み、幅、長さを適切に管理する必要があります。
試験片の端部に傷がある場合や、厚みが不均一な場合には、局所的な応力集中が起こることがあります。
また、測定ひずみが大きすぎると、線形粘弾性の範囲を外れる可能性があります。
材料の性質を正しく比較するためには、装置条件、前処理、保管状態、測定雰囲気をそろえることが必要です。
異なる測定機関や異なる試験条件で得たE’を比べる場合は、数値の大小だけで結論を出さず、試験方法と条件の一致を先に確認します。
材料選定における活用場面
続いては材料選定における貯蔵弾性率の活用場面を確認していきます。
ゴムとエラストマーの配合評価
ゴムや熱可塑性エラストマーでは、貯蔵弾性率が架橋状態や充填材の影響を受けます。
カーボンブラック、シリカ、無機フィラーなどの配合量が変わると、E’の値や温度依存性が変化します。
防振ゴムでは、支持する荷重に耐える剛性と、振動を抑える特性の両立が求められます。
シール材では、過度に高いE’が密着不足につながる場合もあるため、用途に合わせたバランスが必要です。
貯蔵弾性率が大きいことだけを目標にするのではなく、必要な温度域で適正な値かどうかを判断します。
樹脂部品の耐熱設計
樹脂製の筐体、ギア、コネクタ、クリップ、支持部品では、高温時の剛性低下が設計課題になります。
常温で十分な強度を持つ材料でも、使用温度付近でE’が低下すれば、変形や締結力の低下につながる可能性があります。
特に熱源の近くに配置される部品では、実際の温度履歴を想定して材料を選ぶことが求められます。
耐熱性の評価では融点や荷重たわみ温度も参考になりますが、連続的な剛性変化を確認できるDMAデータは有用です。
接着剤と塗膜の性能比較
接着剤や塗膜では、貯蔵弾性率が高すぎると硬くなり、被着体の動きに追従しにくくなることがあります。
一方で低すぎる場合には、形状保持性や耐傷性が不足するかもしれません。
異種材料を接着する用途では、熱膨張差によるひずみを吸収できるかどうかも重要です。
塗膜では、低温での割れにくさ、高温での軟化しにくさ、振動に対する耐久性などをE’の変化から検討できます。
使用温度の範囲全体で貯蔵弾性率を確認することが、長期信頼性のある材料選定につながります。
貯蔵弾性率のまとめ
貯蔵弾性率は、材料が繰り返し変形を受けたときにエネルギーを弾性的に蓄え、元へ戻ろうとする強さを示す指標です。
e’またはE’で表され、単位にはPa、MPa、GPaなどが用いられます。
値が大きい材料は変形しにくい傾向がありますが、硬さ試験の結果と完全に同じ意味ではありません。
温度や周波数によって大きく変化するため、材料データを見るときは測定条件を必ず確認しましょう。
ゴム、樹脂、接着剤、塗膜などの材料選定では、常温の数値だけでなく、低温から高温までの変化を比較することが重要です。
貯蔵弾性率を正しく活用すれば、実使用環境での硬さ、変形、耐熱性、柔軟性をより具体的に予測しやすくなります。
