スマートフォン、パソコン、自動車、生成AI向けサーバーなど、身近な製品から巨大なデータセンターまで、半導体は社会のさまざまな場面を支えています。
その進化を語る際に欠かせないテーマが半導体の微細化です。
回路を小さく作ることで、性能向上、消費電力の低減、集積度の向上を同時に目指せるため、半導体メーカーは長年にわたり製造技術を磨いてきました。
一方で、プロセスルールの数字が小さくなるほど技術的な難易度や開発費は上がり、単純に縮小するだけでは解決できない課題も増えています。
ここでは、半導体の微細化が進む理由、基本的な仕組み、得られるメリット、そして今後の限界と新しい技術までを分かりやすく解説します。

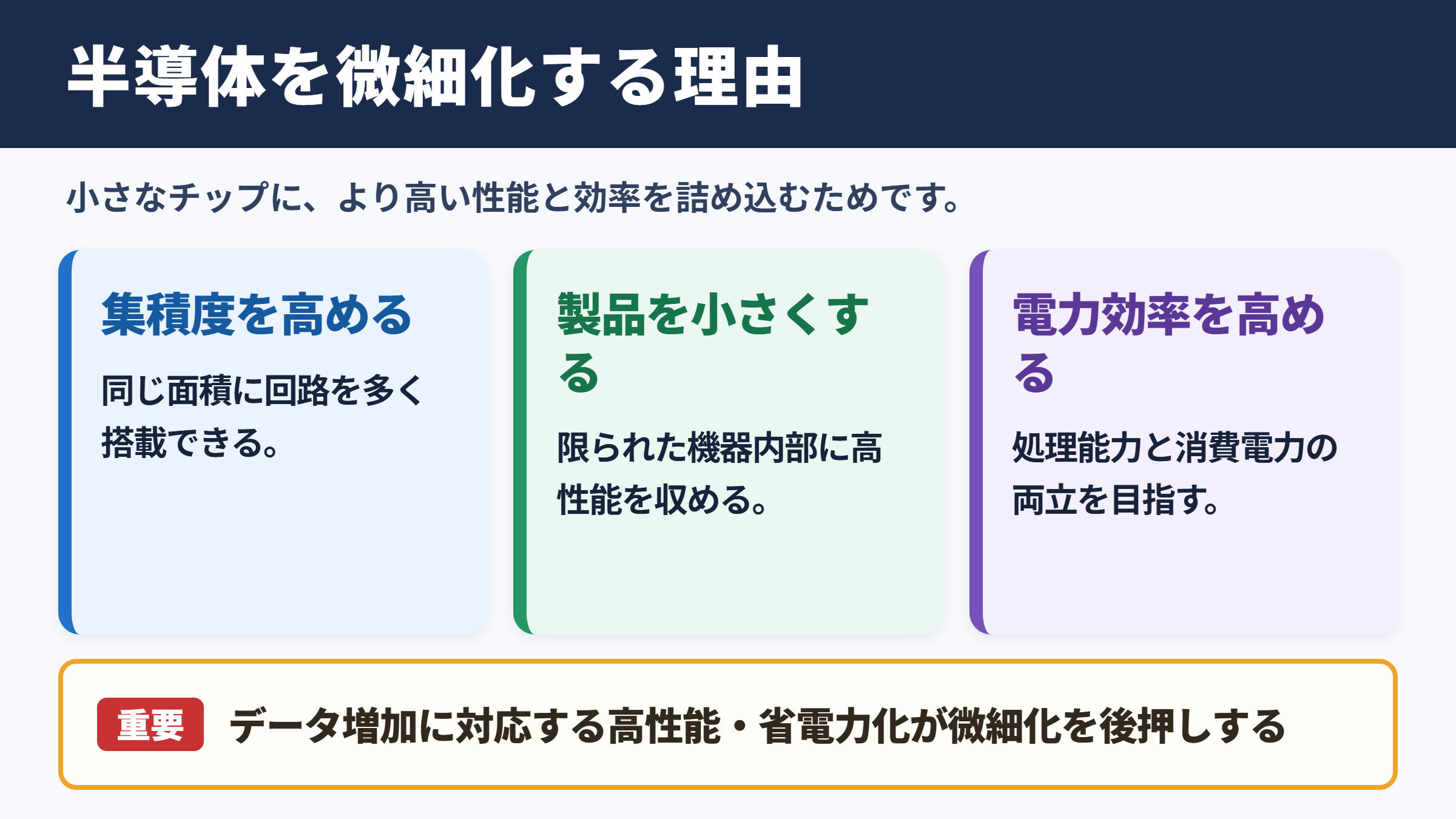

半導体の微細化が進む理由
それではまず半導体の微細化が進む理由について解説していきます。
小型化と高性能化を両立する必要性
半導体の微細化とは、トランジスタや配線などの回路要素を小さくし、同じ面積により多くの機能を詰め込む技術です。
トランジスタは電気の流れを切り替えるスイッチのような役割を担い、CPU、GPU、メモリー、通信チップなどに大量に集積されています。
回路が大きいままでは、製品に必要な演算性能を高めるためにチップ面積を広げる必要があり、部品は重く大きくなりがちです。
そこで素子を微細化すると、限られたチップ面積でもトランジスタ数を増やせます。
より多くの演算回路、記憶回路、制御回路を1枚のチップに搭載できることが、微細化を進める大きな理由です。
スマートフォンのように内部スペースが限られる機器では、部品の小型化が電池容量やカメラ性能の確保にもつながります。
高性能な半導体を小さな製品に収めたいという需要が、プロセス技術の進歩を後押ししてきました。
情報処理量の増加と社会的な需要
動画配信、クラウドサービス、オンライン会議、AI処理、IoT機器の普及により、社会全体で扱うデータ量は増え続けています。
データ量が増えるほど、演算を担うCPUやGPUには高い処理能力が求められます。
単にチップを大きくしてトランジスタを増やす方法では、製造コスト、発熱、消費電力が大きくなり、実用面で不利になりやすいでしょう。
微細化は、処理能力を高めながら装置の大きさや電力消費を抑えるための有力な手段です。
特にデータセンターでは、わずかな消費電力の差が年間の電力料金や冷却設備の規模に大きく影響します。
性能だけではなく、電力効率を競争力として評価する時代になったことも、微細化を進める背景です。
ムーアの法則が示した開発競争
半導体業界では、集積回路に搭載されるトランジスタ数が一定期間ごとに増加していくという経験則が、長く技術開発の目安とされてきました。
これは一般にムーアの法則と呼ばれます。
厳密な自然法則ではありませんが、設計、露光、材料、検査、製造装置の各分野が共通の目標を持つうえで大きな役割を果たしました。
新しい世代のプロセスルールで性能や電力効率を高められれば、スマートフォン、サーバー、自動車、産業機器向けの市場で優位に立ちやすくなります。
そのため微細化は、技術的な挑戦であると同時に事業上の競争でもあります。
半導体の微細化が続く本質的な理由は、同じ面積でより多くの処理を行い、製品の小型化と電力効率の改善を両立させるためです。
ただし現在は、単純な縮小だけでは性能を伸ばしにくくなり、立体構造やチップレットなどを組み合わせる開発が重要になっています。
トランジスタ縮小と集積度の仕組み
続いてはトランジスタ縮小と集積度の仕組みを確認していきます。
トランジスタが担う電気信号の制御
半導体チップの基本要素であるトランジスタは、電流を流すか止めるかを高速に切り替える電子部品です。
デジタル回路では、この切り替えによって0と1の情報を扱います。
トランジスタには電流の通り道となる部分があり、ゲートと呼ばれる電極へ電圧を加えることで、電流の流れを制御します。
多数のトランジスタを組み合わせると、計算、比較、記憶、通信制御などの複雑な機能を実現できます。
CPUでは数十億個から数百億個規模のトランジスタが使われることも珍しくありません。
微細化とは、こうしたトランジスタのゲートや配線の寸法を小さくし、より高密度に配置する取り組みです。
集積度を高める面積の考え方
集積度とは、一定の面積にどれだけ多くの回路を搭載できるかを示す考え方です。
トランジスタ1個あたりの占有面積が小さくなれば、同じチップ面積に配置できるトランジスタ数は増えます。
チップの面積をA、トランジスタ1個が平均して必要とする面積をaとすると、搭載できるトランジスタ数NはおおよそN＝A÷aと考えられます。
aが小さくなるほどNは増えるため、微細化は集積度向上に直結します。
実際の半導体では、回路の種類、配線層の数、電源回路、放熱設計、製造上の余白などが関係するため、単純な計算どおりにはなりません。
それでも、回路パターンを縮小して高密度化するという基本原理は変わりません。
集積度が上がるほど、1つのチップが担える仕事の量も増やしやすくなります。
平面構造から立体構造への変化
かつてのトランジスタは、シリコン基板の表面に沿って電流を流す平面的な構造が中心でした。
しかし微細化が進むと、電流を制御する力が弱まり、待機中にも電流が漏れやすくなる問題が目立ちます。
そこで採用が広がったのが、電流の通り道を立体的に囲み込む構造です。
代表例として、FinFETやゲートオールアラウンドと呼ばれる技術があります。
これらはゲートがチャネルを複数方向から制御することで、微小なトランジスタでもスイッチのオンとオフを安定させやすくします。
近年の微細化は、寸法を縮める競争だけではなく、トランジスタの形そのものを進化させる競争でもあります。
消費電力と性能向上の関係
続いては消費電力と性能向上の関係を確認していきます。
配線距離の短縮による高速化
半導体の中では、トランジスタ同士が金属配線によってつながれています。
回路が微細化されると、信号が移動する距離を短くしやすくなります。
一般に、信号が遠くまで移動するほど遅延や電力損失が発生しやすいため、配線距離の短縮は高速動作に有利です。
演算回路とメモリーの距離を近づけられれば、データの受け渡しに必要な時間も減らせます。
これにより、同じ時間に実行できる処理量を増やせる可能性があります。
ただし配線を細くしすぎると電気抵抗が増える場合があり、微細化だけで配線問題が解決するわけではありません。
材料や配線構造、電源供給の設計まで含めた最適化が必要です。
動作電圧を下げる効果
半導体の消費電力には、信号を切り替えるときに使う動的電力があります。
動的電力は、おおむね容量、電圧の2乗、動作周波数に関係します。
動的電力は概念的にP＝C×V²×fで表されます。
Pは消費電力、Cは回路の容量、Vは電圧、fは動作周波数です。
電圧Vは2乗で影響するため、動作電圧を下げられると消費電力の削減効果が大きくなります。
微細化したトランジスタは、条件が整えば低い電圧でも動作させやすくなります。
そのため、同程度の処理をより少ない電力で実行できる可能性が生まれます。
スマートフォンの電池持ちやノートパソコンの省電力性に直結する要素として、電圧低減は重要です。
一方で電圧を下げすぎると動作が不安定になることもあるため、性能と信頼性のバランスを取る必要があります。
発熱と電力効率の課題
高性能な半導体では、消費した電力の多くが熱として現れます。
発熱が大きいと、性能を維持するために冷却ファンや液冷装置が必要になり、製品の大きさやコストに影響します。
温度が上がりすぎれば、半導体は故障を防ぐために動作速度を下げることもあります。
そのため、性能を高めるだけでは十分ではありません。
一定の電力でどれだけ処理できるかという電力効率が、AIチップやデータセンター向けプロセッサーでは特に重視されます。
微細化は低消費電力化に役立ちますが、高集積化によって狭い面積に熱が集中する面もあります。
半導体の進化では、回路設計、冷却、パッケージ、ソフトウェア制御を組み合わせて熱を管理する視点が欠かせません。
プロセスルールと製造工程の基礎
続いてはプロセスルールと製造工程の基礎を確認していきます。
ナノメートル表記の意味
半導体の世代を表す際には、三ナノメートル、二ナノメートルといったプロセスルールの呼び方が使われます。
ナノメートルは10億分の1メートルであり、非常に小さな長さの単位です。
ただし現在のプロセス名は、必ずしも特定の配線幅やゲート長をそのまま表すものではありません。
メーカーごとに技術世代を示す名称として使われる性格が強く、同じ数字だからといって設計や性能が完全に同一とは限りません。
プロセスルールを見るときは、数字の小ささだけで比較せず、トランジスタ密度、消費電力、最大性能、歩留まり、製造コストも確認することが大切です。
小さい数字は先進性を示す目安の一つであり、性能の絶対的な保証ではありません。
露光とエッチングによる回路形成
半導体は、シリコンウェハーと呼ばれる円盤状の基板の上に、非常に細かな回路パターンを何層も作り込んで製造されます。
代表的な工程には、薄膜形成、フォトレジスト塗布、露光、現像、エッチング、イオン注入、洗浄、検査があります。
露光工程では、回路の設計図に相当するマスクのパターンを光でウェハーに転写します。
その後、不要な部分を削るエッチングや、電気的な性質を調整する処理を重ねて、トランジスタや配線を作ります。
微細化が進むほど、わずかな位置ずれや異物が製品の不良につながるため、製造装置とクリーンルームの管理が極めて重要になります。
先端露光技術と製造難易度
微細な回路パターンを形成するには、短い波長の光を使い、精密に焦点を合わせる必要があります。
先端プロセスでは、極端紫外線を利用する露光技術も重要な役割を担っています。
従来よりも細かなパターン形成を効率化できる一方で、装置は非常に高価であり、運用にも高度な技術が求められます。
また、設計データを補正して実際の形状を狙いに近づける処理や、欠陥を検出する検査技術も欠かせません。
半導体の微細化は、チップメーカーだけの努力で進むものではなく、材料、製造装置、計測機器、設計ソフトなど広い産業の連携で成り立っています。
製造工程では、髪の毛の太さよりはるかに小さな構造を、何百もの工程を通して高い再現性で作ります。
一つの工程の誤差が後工程に影響するため、微細化するほど工程全体を統合して管理する力が問われます。
微細化のメリットと限界
続いては微細化のメリットと限界を確認していきます。
製品性能と機能の拡張
微細化による代表的なメリットは、同じ大きさのチップで高い性能を実現しやすいことです。
トランジスタ数を増やせれば、CPUでは演算器を増やしたり、GPUでは並列処理の規模を大きくしたりできます。
メモリーでは、より多くのデータを保存できるようになります。
画像処理、音声認識、機械学習、暗号化など、計算量の多い機能を端末側で動かす際にも役立つでしょう。
高性能化は、単に処理速度が速くなることではなく、これまで難しかった機能を製品に搭載できることでもあります。
たとえばカメラの画像補正、リアルタイム翻訳、運転支援、医療画像の解析などは、半導体性能の向上によって実用性を高めてきました。
コスト低減と歩留まりの関係
微細化によって1枚のウェハーからより多くのチップを取得できれば、理論上は1チップあたりのコストを抑えやすくなります。
しかし実際には、先端プロセスほど設備投資や開発費が増えるため、必ずしも単純なコスト低下にはつながりません。
重要になるのが歩留まりです。
歩留まりとは、製造したチップのうち、性能や品質の基準を満たして出荷できる割合を指します。
回路が大きいほど欠陥の影響を受ける確率が上がりやすく、微細なパターンほど製造誤差にも敏感です。
| 比較項目 | 微細化による期待 | 注意すべき点 |
|---|---|---|
| 集積度 | 同じ面積に多くの回路を搭載 | 設計と検査が複雑化 |
| 性能 | 信号遅延の低減や演算器の増加 | 発熱と配線抵抗の管理が必要 |
| 消費電力 | 低電圧化による電力効率の改善 | 漏れ電流の抑制が必要 |
| コスト | チップ面積縮小の可能性 | 装置投資と開発費が増大 |
| 製造 | 高密度な機能統合 | 歩留まり確保が難しい |
先端半導体では、性能を追求するだけでなく、量産段階で安定して良品を作れるかどうかが事業の成否を左右します。
物理限界と新しい課題
回路が原子に近い大きさへ近づくほど、電子が意図しない経路へ抜ける現象や、個体ごとのばらつきが無視しにくくなります。
これが漏れ電流や動作不良の原因となり、微細化を難しくする要因です。
さらに、配線の抵抗、熱の逃がしにくさ、製造ばらつき、設計の複雑化も大きな課題です。
プロセスルールを一世代進めるために必要な研究開発費と設備費は膨らみ続けています。
そのため、最先端の微細化を実現できる企業や地域は限られやすく、供給網の安定性も経済的なテーマになっています。
微細化には大きなメリットがある一方、物理的な限界、発熱、製造コスト、歩留まりという壁があります。
今後の半導体進化は、線幅を縮める技術に加え、立体化と複数チップの統合によって進む可能性が高いでしょう。
微細化後の半導体技術とまとめ
半導体の微細化は、トランジスタを小さくして集積度を高め、性能向上と消費電力低減を目指すために進められてきました。
プロセスルールが進化すると、同じ面積により多くの回路を搭載しやすくなり、CPU、GPU、メモリー、通信チップなどの機能を強化できます。
配線距離の短縮や低電圧動作によって、処理速度と電力効率の改善も期待できます。
微細化は、スマートフォンの使いやすさからAIの大規模な演算までを支える基盤技術です。
ただし、数字の小さなプロセスルールだけで半導体の優劣を判断することはできません。
トランジスタ構造、配線技術、設計、パッケージ、冷却、ソフトウェアまで含めた総合力が、実際の性能と価値を決めます。
今後はゲートオールアラウンドのような立体トランジスタ、複数の小さなチップを組み合わせるチップレット、チップを縦方向に積み重ねる三次元実装がさらに重要になるでしょう。
微細化と実装技術を組み合わせる発想によって、半導体は限界に向き合いながらも進化を続けていくと考えられます。
