ウィーンの変位則のグラフとは？波長と強度の関係も！（黒体放射スペクトル：温度依存性：ピーク波長の移動など）
ウィーンの変位則は、熱をもつ物体が放つ光の色や、もっとも強く放射される波長を理解するための基本法則です。
黒体放射スペクトルのグラフを見ると、温度が上がるほど山の頂点が左側へ移動し、短い波長の光が強くなる様子を読み取れます。
一見すると数式中心のテーマに思えますが、恒星の表面温度、赤外線カメラ、加熱炉、白熱電球など、身近な現象とも深く結び付いています。
この記事ではグラフの見方、波長と放射強度の関係、ピーク波長の求め方、プランクの法則との違いまで、順を追って説明します。

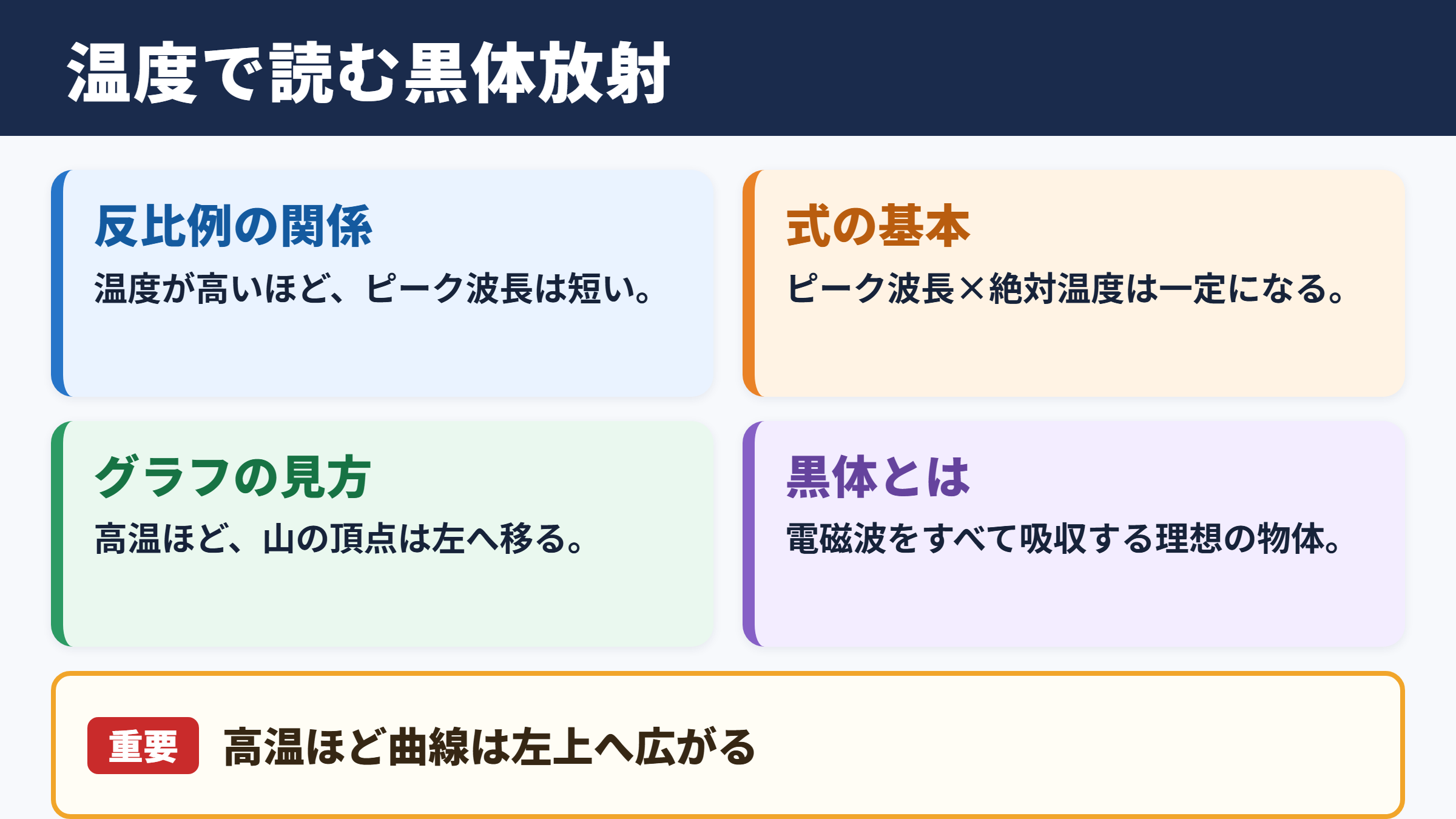

ウィーンの変位則とグラフの全体像
それではまず、ウィーンの変位則とグラフの基本的な読み取り方について解説していきます。
温度とピーク波長の反比例関係
ウィーンの変位則とは、黒体放射において最も強い放射が現れる波長と、物体の絶対温度との関係を示す法則です。
温度を高くするとピーク波長は短くなり、温度を低くするとピーク波長は長くなります。
この関係は、温度とピーク波長が反比例するという形で覚えると理解しやすいでしょう。
ウィーンの変位則は次の式で表されます。
ピーク波長 × 絶対温度 ＝ 2.898 × 10のマイナス3乗 メートル ケルビン
ピーク波長はメートル、温度はケルビンで扱う点が重要です。
式の右辺は一定なので、温度が2倍になればピーク波長はおよそ半分になります。
グラフ上では、温度が高い曲線ほど山の頂点が左へ寄るという見え方になります。
黒体放射スペクトルに現れる山形の曲線
黒体放射スペクトルの横軸には波長、縦軸には単位波長あたりの放射強度を取ります。
各温度の曲線はゼロ付近から立ち上がり、ある波長で最大となった後、長波長側へなだらかに下がる山形です。
この頂点がピーク波長であり、物体が最も多くエネルギーを放っている波長帯を表します。
曲線全体の面積は放射されるエネルギーの総量に対応します。
温度の高い黒体では頂点が高くなるだけでなく、曲線全体の面積も大きくなります。
そのため、グラフでは高温ほど左上方向へ広がる曲線として理解すると整理しやすくなります。
黒体という理想的な物体の考え方
黒体とは、外から受けた電磁波をすべて吸収し、反射も透過もしない理想的な物体です。
実際の物体は完全な黒体ではありませんが、高温の炉の小さな穴や恒星の表面は、黒体放射に近い振る舞いを示します。
ここでいう黒は見た目の色だけを指す言葉ではありません。
大切なのは、波長にかかわらずエネルギーをよく吸収するという性質です。
黒体放射スペクトルは物質の種類よりも温度によって大きく決まります。
このため、観測した光の分布から温度を推定する方法につながります。
太陽や星の色を温度と結び付けて考えられるのも、この黒体近似が役立つためです。
波長と放射強度の関係
続いては、波長と強度の関係を確認していきます。
短波長側で急に小さくなる理由
黒体放射スペクトルでは、波長が極端に短い領域で放射強度が小さくなります。
短波長の電磁波は一つひとつの光子が大きなエネルギーを持つため、十分な数を放出するには高い温度が必要になるからです。
温度が低い物体では、紫外線やエックス線のような非常に短い波長の放射はほとんど目立ちません。
一方で温度が上がると短波長側の放射も増え、グラフの山は左へ移動します。
この変化が、加熱された金属の色が暗赤色から橙色、白色へ変わって見える現象に関係しています。
長波長側に裾野が伸びる特徴
ピークを過ぎた長波長側では、放射強度はゆっくり低下します。
そのため、可視光のピークを持つ高温物体でも、赤外線はある程度放射されています。
人の体や室温の物体のように比較的低温のものは、主に赤外線領域で放射します。
目には見えなくても熱として感じたり、赤外線センサーで検出したりできるのはこのためです。
ピーク以外の波長も放射されるという点を押さえると、グラフの意味を誤解しにくくなります。
温度ごとのスペクトル比較
同じ黒体でも、温度が違えばスペクトルの高さとピーク位置の両方が変化します。
| 温度の目安 | ピーク波長の目安 | 主な領域 | 見え方の目安 |
|---|---|---|---|
| 300ケルビン | 約9.7マイクロメートル | 赤外線 | 可視光では暗い |
| 1000ケルビン | 約2.9マイクロメートル | 赤外線付近 | 赤熱が始まる |
| 3000ケルビン | 約970ナノメートル | 近赤外線付近 | 赤橙色に見えやすい |
| 5800ケルビン | 約500ナノメートル | 可視光 | 太陽光に近い |
| 10000ケルビン | 約290ナノメートル | 紫外線付近 | 青白く見えやすい |
表の値はピーク波長の概算であり、実際に見える色は可視域全体の光の混ざり方や周囲の明るさにも左右されます。
それでも、温度が高いほど短い波長側へ移るという傾向は一貫しています。
ピーク波長の移動と温度依存性
続いては、ピーク波長がどのように移動するのかを確認していきます。
低温物体に多い赤外線放射
室温付近の物体は、最も強く放射する波長が赤外線領域にあります。
人体の体温はおよそ310ケルビンなので、ピーク波長は9マイクロメートルから10マイクロメートル付近です。
この波長は人の目では捉えられませんが、サーモグラフィーでは温度差として画像化できます。
赤外線カメラが暗闇でも熱い部分を見分けられる背景には、低温物体でも熱放射を続けているという性質があります。
温度差が小さい対象では、放射率や周辺温度の影響も考慮する必要があります。
加熱金属に起こる発光色の変化
金属を加熱すると、初めは見えない赤外線が増え、さらに温度が上がると赤い光が見え始めます。
高温になるにつれて橙、黄、白に近い色へ変化するのは、可視光の短波長側まで放射が強くなるためです。
ただし、白く見えることはピーク波長が必ず可視光の中央にあることと同義ではありません。
目は複数の波長をまとめて感じるため、スペクトル全体の分布をもとに色を認識します。
たとえば3000ケルビンの黒体では、ピーク波長は近赤外線付近になります。
それでも可視光の赤色や橙色の成分が十分に含まれるため、赤熱したように見えます。
ピーク位置だけで色を断定せず、可視光領域にどれだけの強度があるかを見る視点も必要です。
恒星の色と表面温度
恒星の表面は黒体に完全一致するわけではありませんが、温度を推定する際の近似としてウィーンの変位則が活用されます。
太陽の表面温度は約5800ケルビンで、ピーク波長はおよそ500ナノメートルです。
これは可視光の緑付近に相当しますが、太陽が緑色に見えるわけではありません。
可視光の広い範囲を強く放射しており、それらが混ざるため白色に近く見えます。
より高温の星ほど青白く、低温の星ほど赤く見えやすい傾向は、ピーク波長の移動と結び付いています。
ウィーンの変位則の計算方法
続いては、ピーク波長や温度を求める計算方法を確認していきます。
単位をそろえる重要性
計算では、温度を摂氏ではなく絶対温度のケルビンに変換します。
摂氏温度に273.15を加えるとケルビンへ換算できます。
また、波長はナノメートルやマイクロメートルで示されることが多いため、メートルへの換算を忘れないようにしましょう。
1ナノメートルは10のマイナス9乗メートルであり、1マイクロメートルは10のマイナス6乗メートルです。
単位の取り違えは桁違いの結果につながるため、式に代入する前の換算が計算の要点になります。
温度からピーク波長を求める例
温度が6000ケルビンの黒体について、ピーク波長を求めてみます。
ピーク波長 ＝ 2.898 × 10のマイナス3乗 ÷ 6000
計算結果は約4.83 × 10のマイナス7乗メートルです。
ナノメートルに換算すると約483ナノメートルになります。
483ナノメートルは可視光の青緑付近に位置します。
ただし前述のとおり、黒体の見た目の色はピークの一点だけでは決まりません。
この計算は、最も放射強度が大きい波長を把握するためのものです。
ピーク波長から温度を推定する例
反対に、ピーク波長が10マイクロメートルの物体の温度を推定することもできます。
10マイクロメートルは1.0 × 10のマイナス5乗メートルです。
定数をこの波長で割ると、温度はおよそ290ケルビンとなります。
摂氏温度に直すと約17度であり、室温に近い値です。
ウィーンの変位則は、ピーク波長が分かれば温度を、温度が分かればピーク波長を推定できる便利な関係式です。
ただし対象が黒体に近いこと、観測波長が正しく得られていることが前提になります。
実務的な測定では、表面の材質や放射率、観測窓の透過特性も結果に影響します。
プランクの法則と関連法則
続いては、ウィーンの変位則と関係の深い法則を確認していきます。
プランクの法則とのつながり
プランクの法則は、黒体が各波長でどれだけのエネルギーを放射するかを詳しく表す式です。
黒体放射スペクトルの山形の曲線そのものは、プランクの法則から求められます。
その曲線の最大値を与える波長を数学的に調べると、ウィーンの変位則が導かれます。
つまり、プランクの法則がスペクトル全体を説明し、ウィーンの変位則はその中のピーク位置に注目した法則といえます。
両者を別々の公式として暗記するより、全体と頂点の関係として捉えると理解が深まります。
シュテファン ボルツマンの法則との違い
シュテファン ボルツマンの法則は、黒体が単位面積あたりに放射する全エネルギーと温度の関係を示します。
放射エネルギーの総量は絶対温度の4乗に比例します。
温度が少し上がるだけでも、総放射量は大きく増えるという特徴があります。
| 法則 | 主に扱う量 | 温度との関係 | グラフで見る場所 |
|---|---|---|---|
| ウィーンの変位則 | ピーク波長 | 温度に反比例 | 山の頂点の横位置 |
| プランクの法則 | 波長ごとの放射強度 | 分布全体が変化 | 曲線そのもの |
| シュテファン ボルツマンの法則 | 総放射エネルギー | 温度の4乗に比例 | 曲線下の面積 |
三つの法則を組み合わせると、ピーク、分布、総量という異なる角度から黒体放射を説明できます。
レイリー ジーンズの式で生じた問題
量子論が登場する前には、古典物理学で黒体放射を説明しようとする試みがありました。
レイリー ジーンズの式は長波長側では観測結果に近づきますが、短波長側で放射エネルギーが無限に増えるという矛盾を生みます。
この問題は紫外線破綻と呼ばれます。
プランクはエネルギーが連続的ではなく、一定のまとまりでやり取りされるという考え方を導入しました。
その結果、実測に合うスペクトルが得られ、量子論の出発点の一つとなりました。
グラフの読み方と活用場面
続いては、グラフを読む際のポイントと具体的な活用場面を確認していきます。
横軸と縦軸の確認ポイント
グラフを見るときは、まず横軸が波長なのか周波数なのかを確認します。
ウィーンの変位則で使うピーク波長は、波長を横軸にしたスペクトルから読み取る値です。
周波数を横軸にすると最大値の位置は単純な換算では一致しないため、注意が必要です。
縦軸についても、波長あたりの放射強度なのか、周波数あたりの放射強度なのかで曲線の形が変わります。
ピークを議論するときは、横軸と縦軸の定義を必ずセットで確認します。
波長表示のグラフと周波数表示のグラフでは、同じ放射でもピークの見える位置が異なります。
教科書や問題集で図を読む際には、単位まで目を通す習慣が役立ちます。
赤外線計測と非接触温度測定
赤外線温度計や放射温度計は、物体から出る赤外線を測定して温度を推定します。
高温の製造設備、溶融金属、食品の表面温度など、触れにくい対象を測れる点が利点です。
対象の温度帯に合った波長域を選ぶことで、より効率よく放射を検出できます。
ここではウィーンの変位則が、適切なセンサー波長を考える目安になります。
ただし実在物体は黒体と異なり、表面状態によって放射率が変わります。
反射しやすい金属表面などでは、周囲からの放射が混ざることもあるため、測定条件の設定が欠かせません。
宇宙観測と天文学への応用
天文学では、星や惑星、星間塵などから届く電磁波のスペクトルを調べます。
恒星の連続スペクトルのピークから表面温度を見積もる際に、ウィーンの変位則が使われます。
低温の星間塵は赤外線や電波に近い長波長側で観測され、高温の天体は紫外線やエックス線側で目立つ場合があります。
観測したい対象の温度を想定して望遠鏡の検出器を選ぶことも、放射スペクトルの知識と関係しています。
グラフの山の移動は、遠い宇宙の天体の状態を読み解く手掛かりでもあります。
まとめ
ウィーンの変位則は、黒体放射スペクトルのピーク波長と絶対温度の関係を示す法則です。
温度が上がるほどピーク波長は短くなり、グラフの山は左側へ移動します。
反対に低温の物体ではピークが長波長側へ移り、室温付近では赤外線が中心になります。
黒体放射スペクトルは温度によって高さ、面積、ピーク位置が変わるため、グラフから多くの情報を読み取れます。
ピーク位置を扱うウィーンの変位則、分布全体を表すプランクの法則、総放射量を扱うシュテファン ボルツマンの法則は、互いに関連する重要な考え方です。
数式ではケルビンとメートルへの単位換算を確認し、グラフでは横軸と縦軸の定義を確かめると、理解や計算の精度が高まるでしょう。
