暗電流の計算方法は？電流値から消費量を求める計算式を解説
電子機器や自動車、センサー、バッテリー機器では、電源を切ったつもりでもわずかな電流が流れ続けることがあります。
この電流が暗電流です。
値が小さく見えても、長時間にわたり流れ続ければバッテリー上がりや待機電力の増加につながるため、正確な計算と評価が欠かせません。
本記事では、暗電流の基本的な意味から、電流値を消費電力や消費電力量へ換算する計算式、実測時の注意点までをわかりやすく整理します。

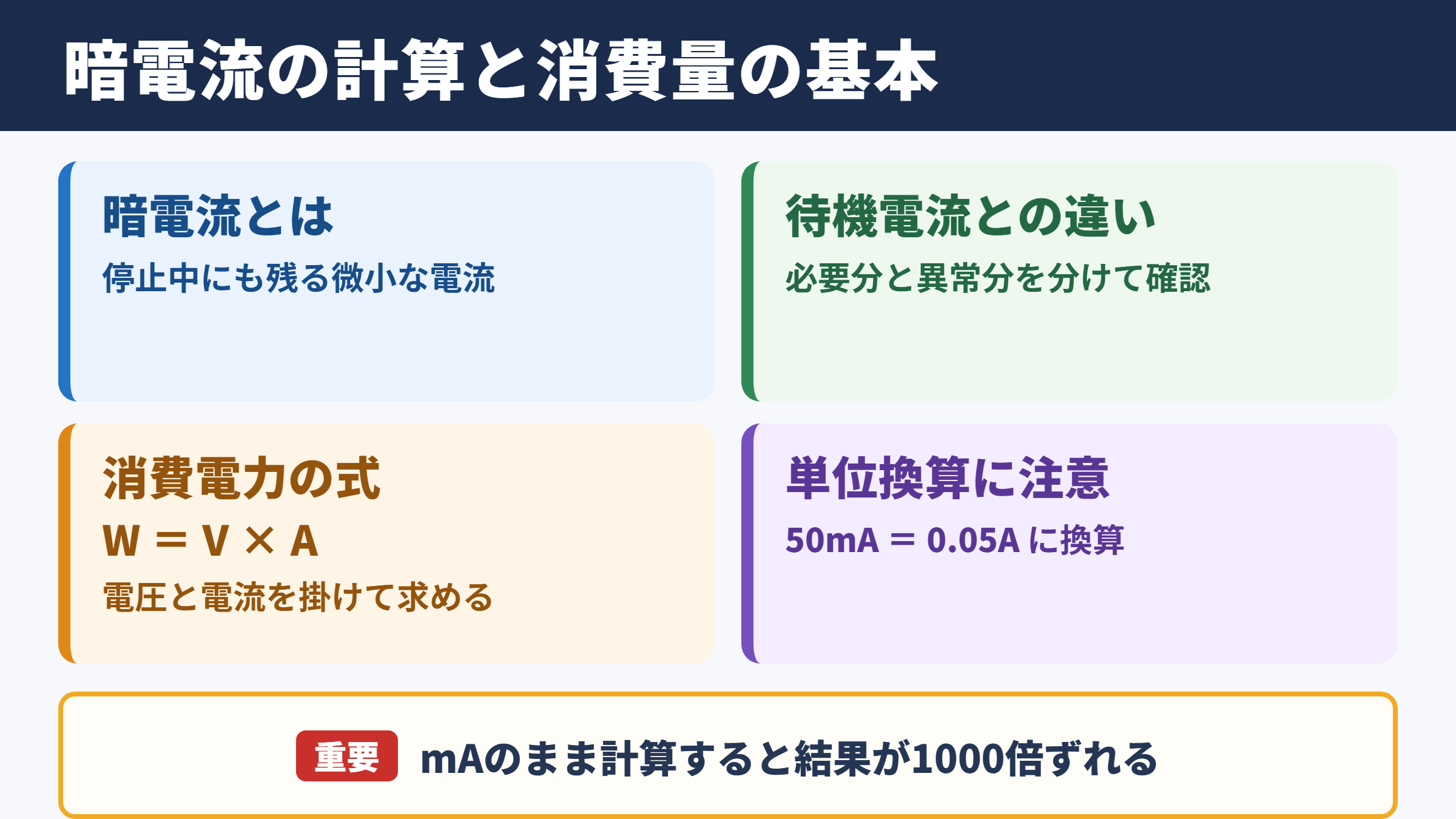

暗電流の計算方法と消費量の基本
それではまず暗電流の計算方法と消費量の基本について解説していきます。
暗電流と待機電流の意味
暗電流とは、本来は停止しているはずの回路や装置に流れる微小な電流を指します。
自動車ではイグニッションをオフにした後、時計、セキュリティ、スマートキー受信機、ECUの待機機能などが消費する電流が代表例です。
電子回路では、トランジスタやダイオード、半導体センサーの内部で生じる漏れ電流を暗電流と呼ぶこともあります。
使用される分野によって意味合いは少し異なりますが、共通するのは意図的な動作電流ではない、または停止中にも残る電流という点です。
待機電流という言葉は、機器が待機状態で必要とする電流を表す場合に使われます。
一方で暗電流は、想定内の待機電流だけでなく、配線不良や部品の故障によって増えた異常な電流まで含めて扱われることがあります。
点検時には、仕様上必要な電流なのか、それとも原因を調査すべき電流なのかを分けて考えることが大切です。
電流値から消費電力を求める計算式
電流値から消費電力を求める基本式は、電圧と電流を掛ける方法です。
消費電力 W ＝ 電圧 V × 電流 A
たとえば12V回路で暗電流が0.05Aの場合、12 × 0.05で0.6Wとなります。
ここで注意したいのは、電流の単位です。
暗電流はmAで表示されることが多いため、計算前にAへ換算する必要があります。
1Aは1000mAなので、50mAは0.05A、100mAは0.1Aです。
mAのまま電圧を掛けると、結果が1000倍ずれてしまいます。
家庭用コンセントのような交流回路では力率を考慮する場面もありますが、車載バッテリーや直流電源の暗電流計算では、まず電圧と電流の積で概算できます。
実際の電圧はバッテリー残量、気温、充電状態で変動するため、精密に評価する場合は測定時の電圧を使いましょう。
消費電力量とバッテリー容量の関係
暗電流による影響を日数単位で確認するには、消費電力ではなく消費電力量を計算します。
消費電力量 Wh ＝ 電圧 V × 電流 A × 時間 h
バッテリー消費量 Ah ＝ 電流 A × 時間 h
たとえば暗電流が50mA、つまり0.05Aで、24時間流れ続けるとします。
このときの消費量は0.05 × 24で1.2Ahです。
12Vで計算した消費電力量は、12 × 0.05 × 24で14.4Whとなります。
60Ahのバッテリーでも、すべての容量を使えるわけではありません。
始動に必要な電力を残すこと、低温時に容量が下がること、自然放電があることを考えると、計算上の残容量だけで安全と判断するのは危険です。
暗電流によるバッテリー上がりを判断するときは、容量Ahだけでなく、駐車日数、気温、バッテリーの劣化度、始動時に必要な余力をまとめて確認することが重要です。
暗電流の単位換算と計算手順
続いては暗電流の単位換算と計算手順を確認していきます。
mAからAへ換算する方法
暗電流を扱う際に最も多い計算ミスは、mAとAの換算忘れです。
メーターの表示が30mAなら、計算に使う電流は0.03Aです。
150mAなら0.15A、5mAなら0.005Aとなります。
換算は、mAの値を1000で割るだけです。
| 表示電流 | Aへの換算値 | 12V時の消費電力 |
|---|---|---|
| 5mA | 0.005A | 0.06W |
| 20mA | 0.02A | 0.24W |
| 50mA | 0.05A | 0.6W |
| 100mA | 0.1A | 1.2W |
| 300mA | 0.3A | 3.6W |
| 1A | 1A | 12W |
特に車の暗電流では、数十mAの差が長期間では大きな差になります。
短時間の測定結果だけを見て小さいと感じても、日数を掛けた消費量まで換算する視点が必要です。
時間を掛けて消費量を算出する手順
消費量を求める手順は、電流値をAに換算し、経過時間を掛ける流れです。
まずクランプメーターやテスターで暗電流を測定します。
次にmA表示ならAへ換算し、駐車予定日数を時間へ置き換えます。
3日間なら72時間、1週間なら168時間、30日間なら720時間です。
暗電流が80mAの場合、0.08Aへ換算します。
10日間放置する場合は240時間なので、0.08 × 240で19.2Ahを消費します。
この19.2Ahは、バッテリーから理論上取り出される容量の目安です。
実車では温度やバッテリー劣化によって余裕が減るため、計算値に近づく前から始動性が悪化する場合があります。
そのため、暗電流が高い状態では、駐車期間が長くなるほど早めの対策が必要になります。
電圧を含めたWh換算の考え方
Ahはバッテリー容量の比較に便利な単位ですが、異なる電圧の機器を比較するならWhが役立ちます。
Whは電圧を含む電力量のため、12V車と24V車、USB機器と家庭用蓄電池などを同じ基準で考えられます。
たとえば12Vで0.05Aが24時間流れる場合、消費量は1.2Ahです。
電力量にすると14.4Whとなります。
24Vで同じ0.05Aなら、Ahは同じ1.2Ahでも、消費電力量は28.8Whです。
Ahだけでは電圧の違いによるエネルギー量を比較できないため、用途に応じてWhも使い分けましょう。
家庭の電気料金に近い単位で確認する場合は、Whを1000で割ってkWhへ換算します。
ただし、暗電流は一般に小さいため、料金よりもバッテリーへの影響を優先して確認するケースが多いでしょう。
暗電流がバッテリーに与える影響
続いては暗電流がバッテリーに与える影響を確認していきます。
バッテリー上がりまでの日数の目安
バッテリー上がりまでの日数は、バッテリー容量を暗電流で割れば概算できます。
ただし、容量を完全に使い切る計算では現実的ではありません。
エンジンを始動するためには十分な電圧と始動電流が必要であり、残量があっても始動できないことがあるためです。
概算日数 ＝ 使用可能容量 Ah ÷ 暗電流 A ÷ 24
使用可能容量を30Ah、暗電流を0.05Aと仮定すると、30 ÷ 0.05 ÷ 24で約25日です。
この数値は理想条件での目安です。
寒い季節、古いバッテリー、短距離走行の多い車両では、さらに早く始動不能になる可能性があります。
また、暗電流が一定ではなく、通信機能やセキュリティ機能が断続的に作動する車種もあります。
そのため、計算結果は安全な放置可能日数ではなく、異常を把握するための参考値として扱うのが適切です。
気温と劣化による容量低下
バッテリーは低温になるほど化学反応が弱まり、取り出せる容量や始動性能が低下します。
冬にだけバッテリーが上がりやすい場合、暗電流が急増したとは限りません。
気温低下による性能低下と、暖房やデフロスターなどによる充電不足が重なっているケースもあります。
さらに、バッテリーは使用年数とともに内部抵抗が増え、充電を受け入れる力や大電流を流す力が弱くなります。
新品時の60Ahという表示を、そのまま現在の実容量と考えることはできません。
暗電流が正常範囲に見えても、劣化したバッテリーでは問題化しやすくなります。
暗電流の診断では、電流測定だけで終わらせず、バッテリー電圧、充電状態、使用年数、CCAなどの健全性も併せて確認すると原因を見誤りにくくなります。
自動車における許容値の考え方
自動車の暗電流は、一般的に数十mA程度が目安として語られます。
ただし、明確な一律基準は車種、装備、スリープ移行時間によって異なります。
セキュリティ、ドラレコ、通信ユニット、スマートキー、純正以外の電装品がある車両では、待機中にも電流を消費します。
測定直後に100mA以上あっても、制御ユニットがまだ起きているだけかもしれません。
ドアを閉めた状態を再現し、必要な時間だけ待ってスリープ状態へ移行した後に測定することが重要です。
一方で、スリープ後も高い電流が続くなら、後付け電装品、ルームランプ、ドアスイッチ、オーディオ、故障したリレーなどを疑います。
許容値だけで即断せず、時間経過による電流の変化を確認することが点検の精度を高めます。
暗電流の測定方法と安全対策
続いては暗電流の測定方法と安全対策を確認していきます。
テスターによる直列測定
一般的な測定方法は、デジタルマルチメーターをバッテリー回路へ直列に接続する方法です。
車両では、バッテリーのマイナス端子を外し、端子と車両側ケーブルの間にテスターを入れて電流を測ります。
最初は大きなレンジから始め、電流が小さいことを確認してからmAレンジへ切り替えると安全です。
テスターのリードを電流測定端子へ差し替える必要がある機種もあるため、端子位置を必ず確認しましょう。
電流レンジのまま電圧測定のようにバッテリー両端へ当てると、ヒューズ切れや機器破損につながるおそれがあります。
また、測定中にドアを開ける、キーを操作する、ルームランプを点灯させると、一時的に大電流が流れます。
測定前に室内灯をオフにし、ドアラッチを閉じた状態にするなど、車両を休止状態へ近づける工夫が必要です。
クランプメーターによる非接触測定
直列測定が不安な場合や、電源を切らずに傾向を確認したい場合は、直流対応クランプメーターが便利です。
バッテリーケーブルを1本だけクランプし、流れる電流を非接触で測定します。
複数のケーブルをまとめて挟むと往復する電流が打ち消し合い、正しい値が出ないことがあります。
微小電流を測るには、mA測定に対応した高感度のクランプメーターが必要です。
一般的な大電流向けクランプメーターでは、数十mAの差を正確に読めない場合があります。
測定器の最小分解能と直流電流測定への対応を確認してから使用しましょう。
クランプメーターは測定中に回路を開かないため、ECUのメモリー保持やスリープ状態への影響を抑えやすい点が利点です。
測定時のスリープ移行と注意点
最近の車両は、多数の制御ユニットが通信を行っています。
電源をオフにしてもすぐには完全停止せず、数分から数十分ほどかけてスリープ状態へ移ることがあります。
測定開始直後の値だけでは、暗電流の判断ができません。
車種ごとの整備書にスリープ移行時間がある場合は、その条件に従うのが確実です。
後付けのドライブレコーダーやOBD機器、USB充電器、レーダー探知機なども、暗電流増加の原因になり得ます。
ヒューズを1本ずつ抜いて電流の変化を見る方法は有効ですが、ヒューズ操作そのものが制御ユニットを起こす可能性があります。
測定値に不自然な変化がある場合は、すぐに故障と決めつけず、スリープ移行後の安定値を複数回確認し、後付け機器や充電状態も含めて切り分けましょう。
暗電流が増える主な原因
続いては暗電流が増える主な原因を確認していきます。
後付け電装品による待機電力
暗電流が増える原因として多いのが、後付け電装品です。
ドライブレコーダーの駐車監視、社外オーディオ、アンプ、ETC、GPS機器、デジタルインナーミラー、USB電源などは、常時電源へ接続されることがあります。
これらの機器は、単体では小さな待機電流でも、複数が重なると無視できない値になります。
常時録画や通信機能を使う機器では、設定によって消費量が大きく変わります。
取り付け直後からバッテリー上がりが起きるようになったなら、装置の待機電流、電源取り出し位置、低電圧保護機能の設定を確認しましょう。
アクセサリー電源へ接続すべき機器が常時電源へ接続されているケースもあります。
配線変更は誤接続や保証への影響があるため、不安な場合は専門店へ相談するのが安心です。
照明やスイッチの作動不良
ルームランプ、トランクランプ、グローブボックスランプなどが消えずに点灯していると、暗電流は大幅に増えます。
目視では確認しにくい場所の照明ほど注意が必要です。
ドアスイッチやラッチの不良によって、車両がドア開状態と判断し続ける場合もあります。
この状態では照明だけでなく、ボディ制御モジュールがスリープへ移行できない可能性があります。
夜間に室内の光を確認する、スマートフォンで荷室内を撮影する、ドア開閉表示を確認するなどの方法が役立ちます。
リレーの接点固着も、停止中に回路へ電流が流れ続ける原因です。
発熱、作動音、特定ヒューズを抜いた際の電流低下などを手掛かりに、回路を絞り込みます。
制御ユニットと通信系統の異常
CAN通信などを使う車両では、ある制御ユニットがスリープしないことで、ほかのユニットまで起き続けることがあります。
故障コードが残っている場合、通信エラーやセンサー異常が暗電流増加と関係することもあります。
また、スマートキーを車両の近くに置き続けると、車両側が繰り返し反応する車種もあります。
スマートフォン連携、遠隔操作、コネクテッドサービスなども、待機電流の評価に影響する要素です。
このような原因は、単純にヒューズを抜くだけでは判断しにくい場合があります。
診断機による故障コード確認、回路図の参照、電流波形の観察が必要になることもあるでしょう。
異常な暗電流は、電流値だけでなく、どの回路がいつ起きているかまで確認すると原因に近づきます。
暗電流計算に役立つ具体例
続いては暗電流計算に役立つ具体例を確認していきます。
50mAの暗電流を一週間流した場合
暗電流が50mAの場合、Aへ換算すると0.05Aです。
一週間は168時間なので、消費容量は0.05 × 168で8.4Ahとなります。
12Vでの消費電力量は、12 × 0.05 × 168で100.8Whです。
60Ahのバッテリーなら、単純計算では大きな問題に見えないかもしれません。
しかし、すでに充電不足であったり、実容量が低下していたりすれば、8.4Ahの消費が始動性へ影響することがあります。
特に短距離走行で充電が十分に回復していない車両では注意が必要です。
50mAという数値は小さく見えますが、一週間で8Ahを超える消費になることを覚えておくと、放置期間の判断に役立ちます。
200mAの暗電流を一か月流した場合
暗電流が200mAなら、計算に使う値は0.2Aです。
30日間を720時間とすると、消費容量は0.2 × 720で144Ahとなります。
12Vなら消費電力量は1728Wh、つまり1.728kWhです。
60Ahクラスのバッテリーでは、満充電であっても長期間の放置は難しい値といえます。
実際には途中で電圧が下がり、バッテリーの劣化も進むため、単に再充電すれば解決するとは限りません。
200mA前後の暗電流がスリープ後も継続する場合は、長期駐車前の充電だけで済ませず、原因回路の点検や後付け機器の見直しを検討する必要があります。
月単位で駐車する場合は、補充電器、バッテリーメンテナー、バッテリー遮断スイッチなどの対策も選択肢になります。
家庭用機器とポータブル電源の計算例
暗電流の考え方は、車以外の機器にも応用できます。
たとえば12Vのポータブル電源に接続した通信機器が、待機中に0.1A流すとします。
24時間の消費容量は0.1 × 24で2.4Ahです。
電力量では12 × 0.1 × 24で28.8Whとなります。
100Whのポータブル電源なら、変換ロスを考慮しない理論値では約3日半ほどで消費する計算です。
実際にはインバーターの待機電力、DC変換の効率、低温、残量表示の誤差もあるため、余裕を持って見積もることが求められます。
電流値だけでは稼働時間を判断できず、電圧、使用時間、変換効率を含めた確認が必要になります。
暗電流計算のまとめ
暗電流の消費量は、電流をAへ換算して時間を掛けることでAhとして求められます。
さらに電圧を掛ければ、Whとして消費電力量を確認できます。
基本式は、消費電力が電圧×電流、消費電力量が電圧×電流×時間です。
暗電流がmA表示の場合は、1000で割ってAへ換算することを忘れないようにしましょう。
バッテリー上がりを防ぐには、計算上の容量だけで判断せず、バッテリーの劣化、気温、駐車日数、スリープ後の安定した測定値を併せて確認することが大切です。
後付け電装品や照明、通信系統の異常が疑われる場合は、回路を切り分けながら原因を探る必要があります。
暗電流を正しく計算し、早めに異常へ気付くことが、突然のバッテリー上がりを防ぐための基本になります。
