変位センサとは？原理や種類、接触式センサーの特徴を解説！
変位センサは、対象物がどれほど動いたか、基準位置からどれだけ離れているかを測定する装置です。
製造ラインの品質管理、部品の寸法検査、ロボットの位置制御など、精密さが求められる場面で幅広く利用されています。
一口に変位センサといっても、接触式と非接触式では測定方法や得意な対象が大きく異なります。
この記事では原理、代表的な種類、接触式センサーの特徴、選定時の確認ポイントまで、実務で役立つ視点から紹介します。

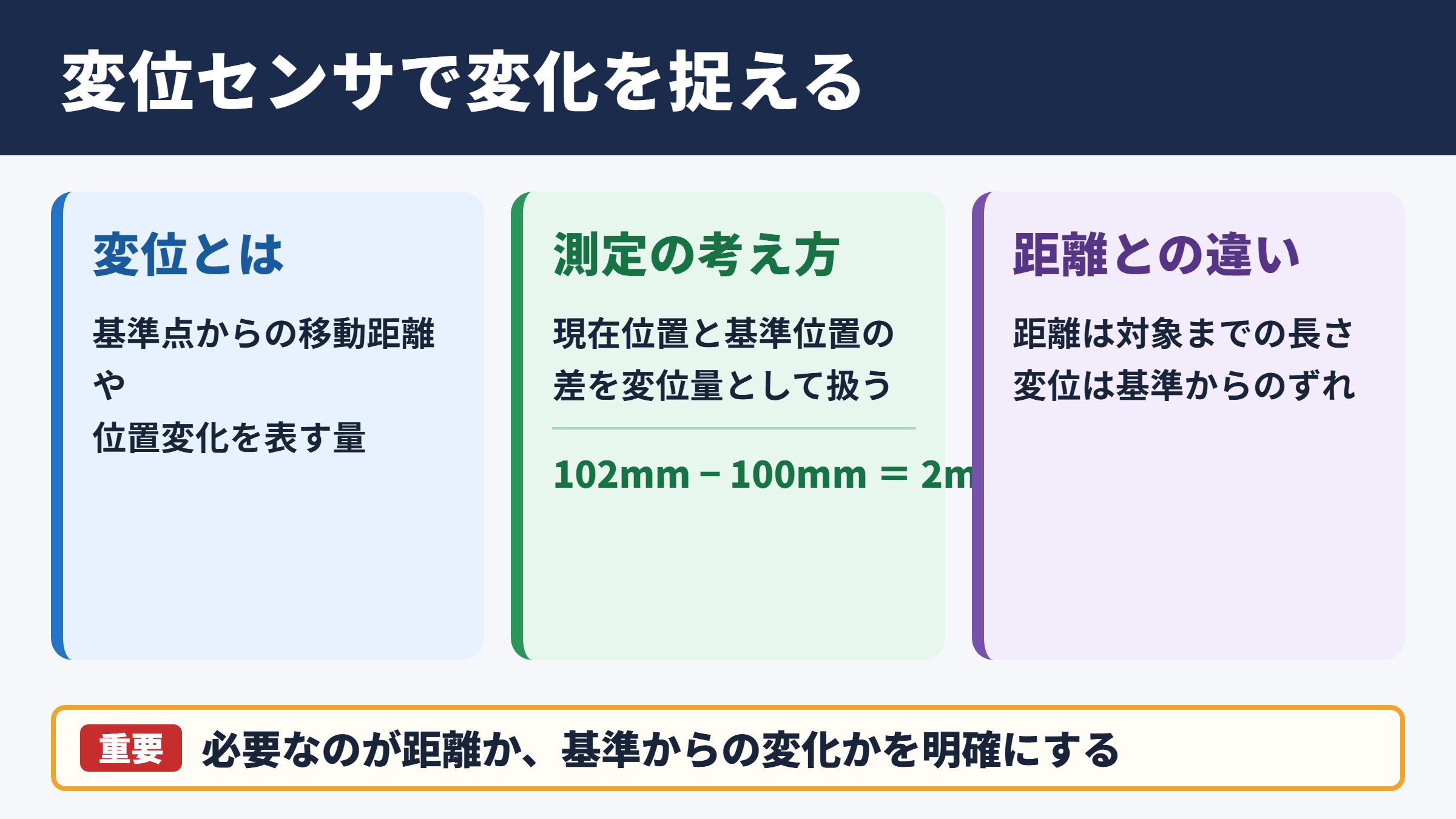

変位センサの概要と測定の考え方
それではまず変位センサの基本的な役割と、測定で得られる情報について解説していきます。
変位センサが測定する変位
変位とは、物体がある基準点から移動した距離や位置の変化を表す言葉です。
例えば、プレス加工後の金属板が規定の高さにあるか、組み立てた部品が正しい位置まで挿入されているかを確認する際に用いられます。
センサは対象物との距離、押し込み量、厚みの変化などを電気信号として出力し、制御機器や表示器へ伝えます。
測定対象の絶対的な位置だけでなく、前回の位置との差分を捉えられる点が変位センサの重要な役割です。
用途によっては、ミクロン単位のわずかな変化を検出する必要があります。
一方で、建設機械や大型設備では数百ミリメートル以上のストロークを安定して測ることも求められます。
変位の基本的な考え方は、測定値から基準値を差し引く形です。
変位量は現在位置から基準位置を引いた値として扱います。
基準位置が100ミリメートルで現在位置が102ミリメートルなら、変位量は2ミリメートルです。
距離センサとの違い
変位センサと距離センサは似た言葉ですが、実際の現場では重視する情報に違いがあります。
距離センサはセンサ本体から対象物までの距離を把握する目的で使われることが多く、変位センサは基準状態からの変化量や位置のずれを評価する場面に適しています。
ただし、製品の名称やメーカーの分類によっては、距離測定用の光学センサが変位センサとして扱われる場合もあります。
名称だけで判断せず、測定範囲、繰り返し精度、直線性、出力形式を確認することが欠かせません。
設備に組み込む際には、必要なのが距離の監視なのか、基準位置からの合否判定なのかを明確にしておくと選定が進めやすくなります。
産業分野での主な活用例
変位センサは、自動車、半導体、電子部品、食品、医療機器など、多様な製造現場で使われています。
自動車部品の組立工程では、圧入深さや部品の浮き量を確認する用途が代表例です。
電子部品の製造では、基板の反り、フィルムの厚み、微小部品の高さなどを検査します。
ロボット分野では、把持対象の有無や位置の補正に活用されるでしょう。
目視では見逃しやすい小さなばらつきを数値化できるため、品質の安定化と不良流出の抑制につながります。
変位センサの原理と信号変換
続いては変位センサが位置の変化を検出し、数値として扱える信号へ変換する仕組みを確認していきます。
接触による機械的な位置検出
接触式センサーでは、測定対象に接触子を当て、対象物の移動に合わせてスピンドルやプローブを動かします。
その移動量をポテンショメータ、差動トランス、エンコーダなどで電気信号に変換する仕組みです。
対象物の色、光沢、透明度による影響を受けにくいため、材質の異なるワークを扱う設備でも安定しやすい特徴があります。
測定時には接触圧が加わるため、柔らかい素材、薄いフィルム、傷つきやすい表面への使用には注意が必要です。
光を利用する非接触の検出
レーザー変位計や光電式の変位センサは、対象物へ照射した光の反射を利用して距離や高さを測ります。
代表的な方式には、三角測距方式、共焦点方式、干渉方式があります。
三角測距方式は、投光位置と受光位置のずれから距離を算出する方式で、比較的広い範囲の測定に使われます。
共焦点方式は、焦点位置の違いを利用するため、透明体や鏡面に近い対象の測定で採用されることがあります。
非接触であるため高速に移動する対象にも対応しやすく、摩耗や測定痕を避けたい検査工程で有効です。
電磁気や超音波を利用する検出
金属を対象にする場合は、渦電流式や磁気式の変位センサが選ばれます。
渦電流式は、コイルが発生させる磁界と金属表面との相互作用から距離を検出する方式です。
油、水、粉じんがある環境でも使いやすい機種があり、工作機械や回転体の振れ測定にも活用されます。
超音波式は、音波を発射して反射までの時間を測定する方式です。
測定対象の色に左右されにくい一方で、温度、風、対象物の角度などが結果へ影響する場合があります。
変位センサの測定原理は、対象物の材質や表面状態と密接に関係します。
金属、ガラス、ゴム、透明フィルム、鏡面部品では、同じ方式でも得られる精度が変わるため、実ワークでの評価が重要です。
変位センサの種類と用途別の選び方
続いては代表的な変位センサの種類を整理し、用途に応じた選定の考え方を見ていきます。
接触式変位センサ
接触式変位センサは、プローブを測定物に直接当てて位置や高さを測定するタイプです。
スピンドル式、リニアゲージ式、デジタルインジケータ式などがあり、寸法測定や組み付け確認で広く使われています。
表面の反射率に影響されにくく、黒色の樹脂や粗い金属面なども比較的安定して測定できます。
対象に確実に触れて測るため、測定基準を取りやすく、繰り返し性を確保しやすいことが利点です。
ただし、接触子の摩耗、測定対象への負荷、追従可能な速度には配慮する必要があります。
レーザー変位センサ
レーザー変位センサは、非接触で高速に距離や高さを取得できる代表的な方式です。
生産ラインを流れる製品の高さ検査、段差検出、厚み測定、振れ測定などに適しています。
小型部品のわずかな段差を測る高精度タイプから、長距離の位置監視に使うタイプまで、製品の選択肢が豊富です。
一方で、黒いワーク、透明な素材、光沢の強い金属面では、反射光の状態によって測定値が変動することがあります。
設置時には、対象物の傾きや外光の影響も含めて検討すると安心です。
渦電流式と静電容量式の変位センサ
渦電流式変位センサは金属専用に近い方式ですが、高速応答と耐環境性を活かせます。
回転軸の振動、金属板の位置、工具の振れなどを測る用途で強みを発揮します。
静電容量式変位センサは、センサと対象物の間に生じる静電容量の変化を利用する方式です。
非常に高い分解能を求める半導体製造、精密ステージ、微細変位の評価などに向いています。
ただし、周辺の導電体、湿度、ケーブル配置などの影響を考慮する必要があるでしょう。
| 種類 | 主な測定対象 | 得意な用途 | 注意点 |
|---|---|---|---|
| 接触式 | 金属、樹脂、ゴムなど | 寸法検査、圧入深さ、組立確認 | 接触圧、摩耗、追従速度 |
| レーザー式 | 幅広い材質 | 高さ、段差、厚み、高速検査 | 色、光沢、透明度、外光 |
| 渦電流式 | 金属 | 振動、振れ、近接位置 | 材質差、温度、金属以外は対象外 |
| 静電容量式 | 導電体、絶縁体 | 微小変位、精密ステージ | 周辺環境、配線、湿度 |
| 超音波式 | 比較的大きな対象物 | 液面、高さ、位置監視 | 温度、風、対象物角度 |
接触式センサーの構造と特徴
続いては接触式センサーに焦点を当て、構造、メリット、使用上の注意を詳しく確認していきます。
スピンドルと接触子の役割
接触式センサーの多くは、先端に接触子が付いたスピンドルを備えています。
ワークが移動すると接触子が押され、その変化が内部の検出機構へ伝わります。
接触子の材質や先端形状は測定対象に合わせて選択します。
平面を測る場合には球状の先端が使われることが多く、溝や穴の位置を確認したい場合には細い形状の接触子が有効です。
接触子の形状は測定値そのものに影響する要素であり、治具設計と合わせて検討する必要があります。
接触式センサーのメリット
接触式センサーの大きな利点は、光学特性に左右されにくいことです。
対象物が黒色、透明、鏡面、粗面のいずれであっても、接触できる形状であれば測定できる可能性があります。
レーザー式で受光量の調整が必要になるワークでも、接触式なら安定した測定結果を得られる場面があります。
また、測定原理が理解しやすく、校正や現場での管理を行いやすい点も魅力です。
部品を一定位置まで押し込んだことを検出する工程では、接触式ならではの確実な当たり判定が役立ちます。
圧入部品の深さ検査では、基準面に対して接触子がどこまで押し込まれたかを測ります。
測定値が許容範囲内なら合格、上限または下限を超えた場合は不合格と判定します。
測定値だけでなく、押し込み時の荷重や速度も品質に関係する場合があります。
接触式センサーの注意点
接触式センサーでは、測定対象に荷重がかかることを前提に設計する必要があります。
柔らかいスポンジ、薄いフィルム、未硬化の樹脂などは、接触によって変形し、実際より大きな変位として検出される場合があります。
高速で流れるワークに対して無理に接触させると、接触子の損傷や測定値のばらつきにつながります。
粉じんや切粉が接触子に付着すると、基準面が変わって誤差の原因になるでしょう。
定期清掃、ゼロ点確認、可動部の点検を行い、安定した測定状態を保つことが大切です。
接触式センサーは万能ではありません。
対象物を傷つけられない場合、接触による変形が無視できない場合、非常に高速な測定が必要な場合には、非接触式も含めて比較することが重要です。
精度と仕様を確認するためのポイント
続いては変位センサを比較する際に確認したい精度指標と、設置環境に関わる仕様を見ていきます。
測定範囲と分解能
測定範囲は、センサが測定できる変位量の上限と下限を示す仕様です。
ストロークとも呼ばれ、対象物が動く範囲を十分にカバーできる製品を選ぶ必要があります。
分解能は、センサが見分けられる最小の変化量です。
分解能が高いほど微小な変位を捉えやすくなりますが、必ずしも実際の測定精度が同じだけ高くなるわけではありません。
必要な測定公差から逆算して、適切な測定範囲と分解能を決める考え方が基本です。
繰り返し精度と直線性
繰り返し精度は、同じ位置を何度も測ったときに、測定値がどれだけそろうかを示します。
自動検査や合否判定では、繰り返し精度が安定していることが特に重要です。
直線性は、実際の変位と出力信号の関係がどれほど直線に近いかを表します。
広い測定範囲で数値を使う場合には、直線性の誤差を確認しておく必要があります。
カタログ上の精度だけで判断せず、温度変化や取付条件を含めた実使用時の誤差を見積もるとよいでしょう。
応答速度と出力形式
高速で動く対象物を測定する場合は、応答速度やサンプリング周期が重要になります。
センサの応答が遅いと、実際の変化に対して出力が追いつかず、ピーク値を取り逃すことがあります。
出力形式にはアナログ電圧、アナログ電流、デジタル通信、スイッチ出力などがあります。
PLCやデータロガーへ接続する場合は、既存設備が対応する信号形式を事前に確認する必要があります。
ノイズが多い工場では、配線距離や接地方法も測定の安定性を左右します。
| 確認項目 | 確認する内容 | 選定時の考え方 |
|---|---|---|
| 測定範囲 | 必要な移動量を含むか | 最大変位に余裕を持たせる |
| 分解能 | 最小変化を検出できるか | 管理したい公差より細かくする |
| 繰り返し精度 | 同位置での測定ばらつき | 合否境界に対して十分な余裕を取る |
| 応答性 | 変化への追従速度 | ライン速度と測定回数に合わせる |
| 環境性能 | 防塵、防水、耐油、温度 | 設置場所の実環境で判断する |
変位センサの設置と安定測定の工夫
続いては導入後の精度を引き出すために、取付方法、校正、保守のポイントを確認していきます。
取付剛性と測定方向
変位センサは高精度な機器であるため、本体を固定するブラケットの剛性が不足すると測定値が安定しません。
振動する設備に薄い金具で取り付けると、対象物ではなく取付部の揺れまで測ってしまうことがあります。
できるだけ剛性の高いフレームへ固定し、測定方向と対象物の移動方向を正しく合わせることが大切です。
斜めから測ると、実際の移動量とは異なる値が出る場合があります。
センサの設置角度と基準面の関係は、立ち上げ時に必ず確認したい項目です。
ゼロ点設定と校正
変位測定では、どこをゼロとするかを明確に決める必要があります。
治具の基準面、製品の基準高さ、停止位置などを基準として、初期設定を行います。
校正には、既知の寸法を持つブロックゲージやマスター品を使用する方法があります。
測定値が正しいかを定期的に比較し、ずれが見つかった場合は原因を調べます。
センサ本体だけでなく、治具の摩耗、ワークの置き方、温度変化も測定誤差の要因になるため注意が必要です。
校正の確認例として、基準値が10ミリメートルのマスターを複数回測定します。
表示値の平均、最大値、最小値を記録すると、オフセットと繰り返しのばらつきを確認できます。
合否判定のしきい値は、測定器のばらつきを考慮して設定することが重要です。
保守とトラブル予防
接触式センサーでは、接触子、スピンドル、保護ブーツ周辺の汚れを定期的に確認します。
切粉や油分が付着したままでは、スムーズな動きが妨げられることがあります。
非接触式では、投光窓や受光窓の汚れ、ケーブルの損傷、周辺光の変化を点検します。
測定値が急に不安定になった場合は、センサ故障だけを疑うのではなく、取付部の緩み、ワーク姿勢、配線ノイズも確認すると原因を見つけやすくなります。
日常点検と基準品による確認を継続することが、長期的な測定品質を支えます。
高性能な変位センサを導入しても、治具、取付剛性、基準設定が整っていなければ精度を十分に活かせません。
センサ単体ではなく、測定システム全体として評価する姿勢が大切です。
変位センサのまとめ
変位センサは、対象物の位置、距離、段差、厚み、振動などを数値として把握するための重要な測定機器です。
接触式センサーは表面状態の影響を受けにくく、寸法検査や圧入深さの確認で高い信頼性を発揮します。
一方で、傷つきやすい対象物や高速移動するワークには、レーザー式などの非接触式が適する場合もあります。
選定時には、測定対象の材質、測定範囲、必要精度、応答速度、設置環境、出力形式を総合的に確認しましょう。
変位センサの原理と種類を理解し、適切な取付と定期的な校正を行えば、製造現場の品質管理をより確かなものにできます。
