流量係数の求め方は？計算の基本原理と公式を解説！
配管やノズル、オリフィスを通る液体や気体の量を考えるとき、設計値と実際の流量には差が生じます。
その差を現実的に補正するために使われる数値が流量係数です。
流量係数は単なる暗記項目ではなく、圧力差、流路の形状、流体の性質、測定条件をつなぐ重要な指標といえるでしょう。
本記事では、流量係数の定義から基本公式、オリフィスやノズルでの計算例、測定時の注意点までを順に解説します。

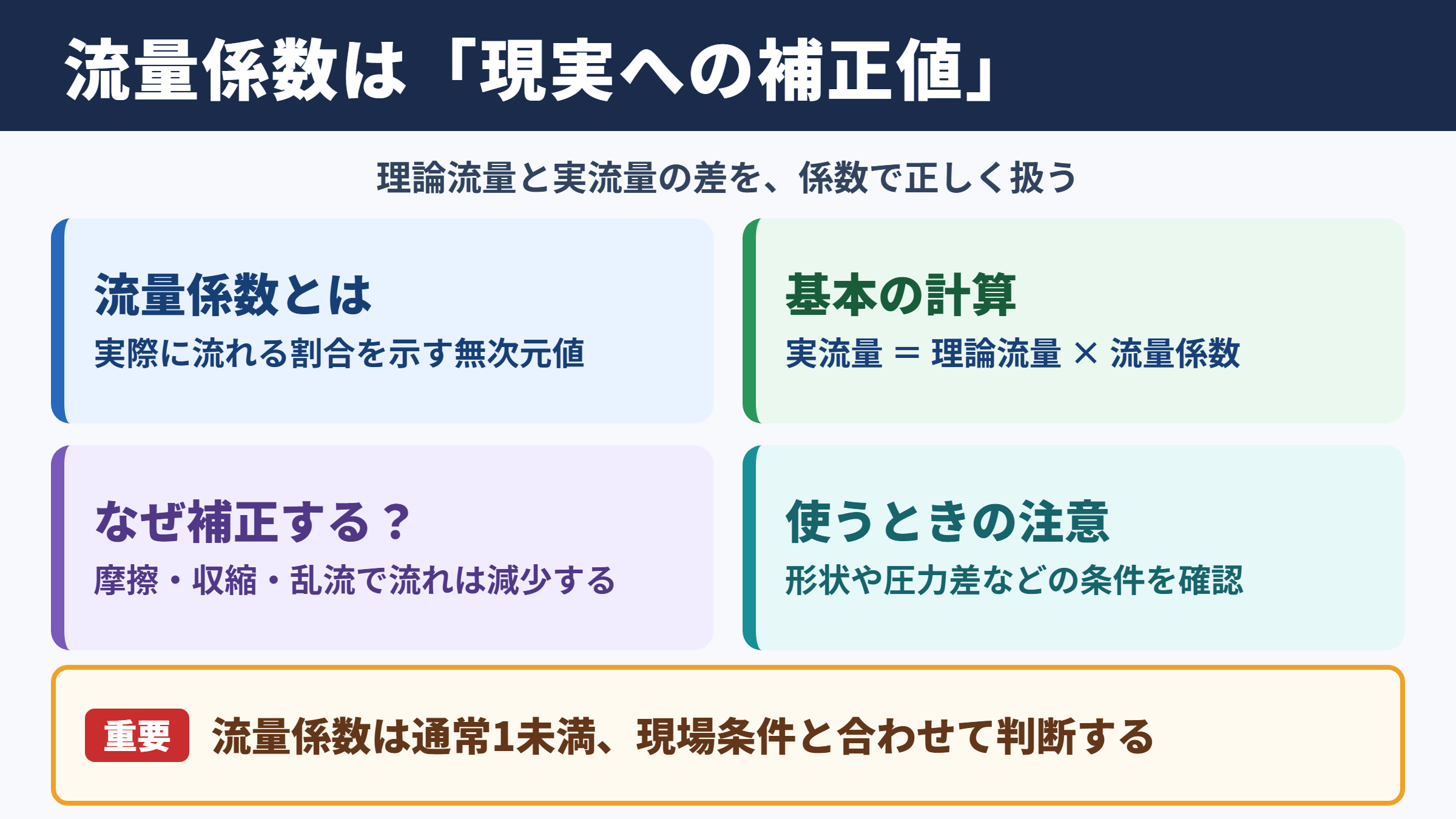

流量係数の意味と基本原理
それではまず流量係数の意味と、計算で押さえるべき結論を解説していきます。
理論流量と実流量の差
流量係数とは、理論上計算される流量に対して、実際に流れる流量がどの程度になるかを示す無次元の値です。
一般に、実流量を理論流量で割った値として表されます。
配管内の流体には粘性があり、流路の壁面では摩擦損失が発生します。
さらに、オリフィスの穴を通過する流れは収縮し、流線も理想的な状態から変化するため、計算どおりの流量にはなりません。
この現実の損失や流れの変化を取り込む役目を持つのが流量係数です。
流量係数は通常、1より小さい数値になります。
理論上の流れに近いほど1に近づきますが、実務では流路形状や測定条件に応じた係数を用いることが大切です。
流量係数は、理論値を実際の流れに近づけるための補正係数です。
係数だけを単独で見るのではなく、対象の流体、口径、圧力差、温度、流れの状態とあわせて判断しましょう。
流量係数で補正する理由
流量計算ではベルヌーイの定理が基礎になります。
ベルヌーイの定理は、流体が持つ圧力、速度、位置のエネルギーの関係を示す考え方です。
ただし、理想流体を前提とした式だけでは、摩擦や乱流によるエネルギー損失を十分に扱えません。
とくに、流路が急に狭くなるオリフィスや、弁を通過する流れでは、圧力損失と流速分布の偏りが大きくなります。
そのため、理論流量に流量係数を掛け、実設備で利用できる流量へ補正します。
理論式は流れの骨格であり、流量係数は現場条件を反映する調整値と考えると理解しやすいでしょう。
メーカーのカタログ値や規格に掲載されている係数は、所定の試験条件に基づく場合が多いため、使用条件との違いも確認が必要です。
流量係数と流量の種類
流量には、単位時間あたりの体積で表す体積流量と、単位時間あたりの質量で表す質量流量があります。
水であれば毎分何リットル、空気であれば毎時何立方メートルというように、体積流量で管理される場面がよくあります。
一方で、蒸気や高圧ガスのように密度変化が大きい流体では、質量流量による管理が重要です。
流量係数を使った式では、密度を含めて計算するため、体積流量と質量流量のどちらを求めているのかを明確にします。
また、実際の温度と圧力における流量なのか、標準状態に換算した流量なのかも区別しなければなりません。
ここを混同すると、係数や圧力差が正しくても結果が大きくずれるおそれがあります。
流量係数の計算公式
続いては流量係数の基本公式と、各記号の意味を確認していきます。
基本となる係数の式
流量係数は、実流量を理論流量で割って求めます。
流量係数 Cd ＝ 実流量 Q実 ÷ 理論流量 Q理
実流量は測定値、理論流量は損失を考慮しない理想条件から求めた値です。
Cdは英語のdischarge coefficientに由来し、吐出係数と呼ばれることもあります。
表記はCdのほか、C、αなどが使われる場合もありますが、資料内の定義を先に確認しましょう。
たとえば理論流量が毎分100リットルで、測定した実流量が毎分62リットルなら、流量係数は0.62です。
このように、流量係数は比率であるため単位を持ちません。
実流量と理論流量の単位をそろえることが、最初の確認事項です。
圧力差から流量を求める式
液体が小さな開口部を通過する場合、実流量は流量係数、流路断面積、圧力差、密度を使って表せます。
Q ＝ Cd × A × √｛2 × ΔP ÷ ρ｝
Qは体積流量、Cdは流量係数、Aは開口面積、ΔPは圧力差、ρは流体密度です。
圧力差が大きくなるほど流速は上がりますが、流量は圧力差に単純比例しません。
式の中で圧力差は平方根の中にあるため、圧力差を4倍にしても流量はおおむね2倍です。
開口面積は流量に直接比例するため、穴径のわずかな違いが流量に大きく影響します。
円形の穴なら、面積は穴径の二乗に比例します。
設計変更や加工公差を検討するときは、直径だけでなく断面積の変化として把握する必要があります。
公式で確認する単位の扱い
計算式に数値を代入する前に、単位系を統一することが欠かせません。
国際単位系で計算する場合、圧力はパスカル、面積は平方メートル、密度は立方メートルあたりのキログラムで扱います。
このとき、流量は毎秒立方メートルで得られます。
実務ではメガパスカル、キロパスカル、平方ミリメートル、毎分リットルが混在しやすいため、変換漏れに注意が必要です。
| 項目 | 基本単位 | よく使う単位 | 注意点 |
|---|---|---|---|
| 圧力差 | Pa | kPa、MPa | ゲージ圧か絶対圧かを確認します |
| 開口面積 | m² | mm² | mmからmへの換算では二乗が必要です |
| 密度 | kg／m³ | kg／L | 温度により値が変わります |
| 体積流量 | m³／s | L／min、m³／h | 最終的な表示単位へ換算します |
単位変換の誤りは係数の異常値につながるため、計算表には各単位を明記すると安心です。
オリフィスにおける流量係数
続いてはオリフィス流量計で使われる流量係数の考え方を確認していきます。
オリフィス板と縮流の関係
オリフィス板は、配管の途中に穴の開いた薄い板を設置し、前後の圧力差から流量を求める代表的な方式です。
流体は穴を通過した直後にさらに絞られ、最も細くなった部分を形成します。
この現象は縮流と呼ばれ、最小断面の位置はベナコントラクタとも呼ばれます。
穴の面積だけを使った理論計算では、この縮流や粘性損失を十分に表せません。
そこで、実際の流れを反映したオリフィスの流量係数を適用します。
流量係数は、オリフィス板の厚み、エッジの鋭さ、配管径との比率、レイノルズ数などの影響を受けます。
長期使用で穴の縁が摩耗した場合も、係数が初期値から変化する可能性があります。
ベータ比と補正係数
オリフィス計算では、オリフィス径を配管内径で割ったベータ比が重要です。
ベータ比 β ＝ オリフィス径 d ÷ 配管内径 D
オリフィス流量の計算では、βの四乗を含む補正項が用いられます。
ベータ比が大きいほど流路は広くなりますが、差圧は小さくなり、測定の分解能との兼ね合いが生じます。
反対に、ベータ比が小さすぎると圧力損失が大きくなり、ポンプや送風機の負荷が増えるでしょう。
したがって、オリフィス径は流量範囲だけで決めるものではありません。
許容圧力損失、流体の性状、必要な測定精度、設備の運転条件を総合的に見て選定します。
オリフィスは測れることと流しやすいことの両立が求められる機器です。
オリフィス流量の計算例
水が配管内のオリフィスを通過する例を考えます。
流量係数を0.62、開口面積を0.0001平方メートル、圧力差を20キロパスカル、水の密度を1000キログラム毎立方メートルとします。
圧力差をパスカルに換算すると20000パスカルです。
平方根部分は、2に20000を掛けて1000で割った値の平方根となります。
この計算により流速相当の値を求め、開口面積と流量係数を掛けることで体積流量が得られます。
実際のオリフィス計算では、配管径との比率を含む補正や、流体の温度による密度補正も行います。
簡易式は概算に便利ですが、計量や品質管理に使う場合は規格式、流量計メーカーの計算仕様、校正値を優先しましょう。
オリフィスの流量係数を流用する場合は、穴径、板厚、配管内径、タップ位置が同じ条件かを必ず確認します。
見た目が似たオリフィス板でも、測定条件が異なれば同じ係数とは限りません。
ノズルと弁の流量係数
続いてはノズルやバルブで用いられる流量係数の違いを確認していきます。
ノズル形状による流れの変化
ノズルは流体を加速させ、狙った方向へ流出させるための流路部品です。
入口側から出口側までの形状がなめらかなノズルでは、急激な縮流が抑えられ、オリフィスよりも損失が小さくなる傾向があります。
そのため、同じ開口面積や差圧で比較すると、ノズルはより大きな流量係数を持つことがあります。
ただし、係数はノズルの角度、長さ、表面粗さ、出口条件によって変わります。
噴射ノズルでは、出口側の背圧や噴霧状態も流量に影響します。
洗浄、冷却、散水、燃焼といった用途では、流量だけでなく噴射角度や粒径も性能評価の対象です。
流量係数は流量だけを保証する数値ではないことを理解しておくと、部品選定の精度が上がります。
バルブのCv値とKv値
バルブでは、流量係数としてCv値やKv値が使われます。
Cv値は一定条件の水を流したときの流量能力を表す指標で、主に海外仕様のバルブで見かけます。
Kv値はメートル法に基づく流量係数で、日本や欧州の資料で使われることが多い表記です。
これらは一般的なCdとは定義や単位系が異なるため、数値をそのまま比較してはいけません。
| 指標 | 主な対象 | 特徴 | 確認事項 |
|---|---|---|---|
| Cd | オリフィス、ノズル、開口部 | 理論流量に対する実流量の比 | 無次元の係数です |
| Cv | 制御弁、バルブ | ヤードポンド系の流量能力指標 | 基準流体と圧力条件を確認します |
| Kv | 制御弁、バルブ | メートル法の流量能力指標 | カタログの定義を確認します |
バルブ選定では、必要流量に対してCv値またはKv値が不足していないかを確認します。
一方で、必要以上に大きな弁を選ぶと、微小流量域での制御性が悪くなる場合があります。
気体と液体で異なる注意点
液体は圧力変化による密度変化が比較的小さいため、非圧縮性流体として扱える場面が多くあります。
しかし、空気、窒素、都市ガス、蒸気などの気体は圧力や温度により密度が変わります。
気体がノズルや弁で急激に膨張すると、流速が音速に達して流量が頭打ちになることがあります。
この状態はチョーク流れと呼ばれ、上流圧力を上げても下流圧力を下げても、単純には流量が増えません。
気体の流量計算では、圧縮性、絶対圧、温度、比熱比、膨張係数などを考慮する必要があります。
液体用の簡易公式を気体へそのまま当てはめないことが安全な設計につながります。
流量係数の測定方法と精度
続いては流量係数を実測で求める方法と、精度を左右する条件を確認していきます。
実測流量から求める手順
流量係数を求める基本手順は、対象の流路に既知の条件で流体を流し、実流量と圧力差を測定することです。
まず、流体の種類、温度、密度、粘度を記録します。
次に、オリフィス径やノズル径などの寸法を測定し、断面積を算出します。
運転中に上流側と下流側の圧力を測り、適切な方法で圧力差を求めます。
同時に、基準となる流量計、タンク計量、質量計量などで実流量を測定します。
得られた実流量と理論流量から、Cdを逆算します。
単一条件だけで決めず、複数の流量域で測定すると、レイノルズ数による変化も把握しやすくなります。
測定した流量係数は、流体温度、圧力、流量範囲、取付方向、測定日をセットで記録することが重要です。
条件の記録がなければ、再現性のある係数として活用しにくくなります。
レイノルズ数と流れの状態
流量係数は、流れが層流か乱流かによって変化します。
流れの状態を判断する代表的な無次元数がレイノルズ数です。
レイノルズ数は、流速、代表長さ、密度、粘度の関係から求めます。
粘度が高い液体や低流量域では、層流の影響が強くなり、標準的な乱流条件の係数を使うと誤差が大きくなる可能性があります。
反対に、十分に発達した乱流域では、流量係数が比較的安定しやすい傾向があります。
ただし、配管の曲がり、継手、ポンプの脈動、弁の直後などでは流速分布が乱れます。
流量計の前後には必要な直管長を確保し、整流器の使用も必要に応じて検討しましょう。
係数の誤差は流路そのものではなく、設置環境から生じる場合もあります。
校正と測定誤差の管理
高い精度が求められる設備では、流量計や圧力計を定期的に校正します。
圧力差が小さい測定では、圧力計のゼロ点ずれや分解能不足が流量計算に大きく影響します。
また、オリフィスの詰まり、腐食、付着物、傷も流量係数を変化させる要因です。
液体に気泡が混じる場合や、配管内でキャビテーションが起きる場合も、安定した測定が難しくなります。
測定値にばらつきがあるときは、流量係数だけを疑うのではなく、圧力取出口の詰まり、配管振動、流量計の設置方向も確認しましょう。
複数回の測定結果から平均値とばらつきを確認すれば、信頼できる係数の範囲を判断しやすくなります。
流量係数計算で起こりやすい注意点
続いては計算や設備選定で見落としやすい注意点を確認していきます。
圧力の基準を混同する問題
圧力には大気圧を基準にしたゲージ圧と、真空を基準にした絶対圧があります。
液体の差圧計算では、同一の基準で測定した前後差を使うため、大きな問題にならない場面もあります。
一方で、気体の密度計算や膨張係数の算出では、絶対圧を使う必要があります。
ゲージ圧を絶対圧として扱うと、低圧条件ではとくに大きな誤差につながるでしょう。
仕様書には圧力の種類を明記し、計算シートでもゲージ圧と絶対圧を区別します。
圧力差と絶対圧は役割が異なる値です。
温度と密度の変化
水の密度は温度によって変化し、油や薬液ではその影響がさらに大きくなることがあります。
粘度も温度の影響を受けるため、レイノルズ数や流量係数の変動につながります。
高温流体を扱う場合は、常温の物性値をそのまま使わず、実運転温度に対応した密度と粘度を採用します。
気体では温度変化による体積変化が大きく、流量表示の基準温度も重要です。
毎分リットルという表記でも、実流量なのか標準状態換算流量なのかで意味が変わります。
設備間でデータを共有するときは、基準状態をそろえることが欠かせません。
カタログ値を使用する際の確認
部品メーカーが示す流量係数は、選定に役立つ重要な情報です。
ただし、その数値は特定の流体、試験圧力、全開状態、所定の取付条件で得られた値かもしれません。
実機で粘度の高い液体を流す場合、弁開度を細かく制御する場合、配管径が異なる場合には、カタログ値と実流量が一致しないことがあります。
使用予定の条件が試験条件から大きく外れる場合は、メーカーへの確認や実流試験を検討するとよいでしょう。
とくに安全弁、燃料系統、薬液注入、冷却水系統では、流量の不足や過大が設備トラブルにつながります。
係数は便利な近似値であり、運転条件を無視して使う万能な数値ではありません。
流量係数の求め方のまとめ
流量係数は、理論流量と実流量の差を補正するために用いる重要な指標です。
基本的には、実流量を理論流量で割ることで求められます。
流量を予測する際は、流量係数、開口面積、圧力差、密度を用いて計算します。
オリフィスでは縮流とベータ比、ノズルでは形状と背圧、バルブではCv値やKv値の定義が重要になります。
また、液体と気体では計算時の考え方が異なり、気体では圧縮性や絶対圧への配慮が必要です。
実測で係数を求める場合は、温度、粘度、流れの状態、直管長、計器の校正状況まで記録しましょう。
正しい流量係数は、正しい測定条件と単位管理から得られます。
公式だけに頼らず、対象設備の構造と運転条件をあわせて確認することが、精度の高い流量計算への近道です。
