ビッカース硬さの単位は？HVの読み方や表記、変換の考え方を解説！
ビッカース硬さは、金属やセラミックス、表面処理部品などの硬さを評価する際に広く使われる測定方法です。
図面、検査成績書、材料証明書にはHVという記号が登場しますが、単位なのか数値なのか、どのように読むのか迷う方も多いでしょう。
HVの数字だけを見て材料の強さを判断すると、試験荷重や保持時間の違いを見落とすおそれがあります。
この記事では、ビッカース硬さの単位とHV表記を中心に、読み方、試験原理、換算時の注意点、実務で確認したいポイントまで詳しく説明します。
ビッカース硬さの単位とHV表記
それではまずビッカース硬さの単位とHV表記について解説していきます。

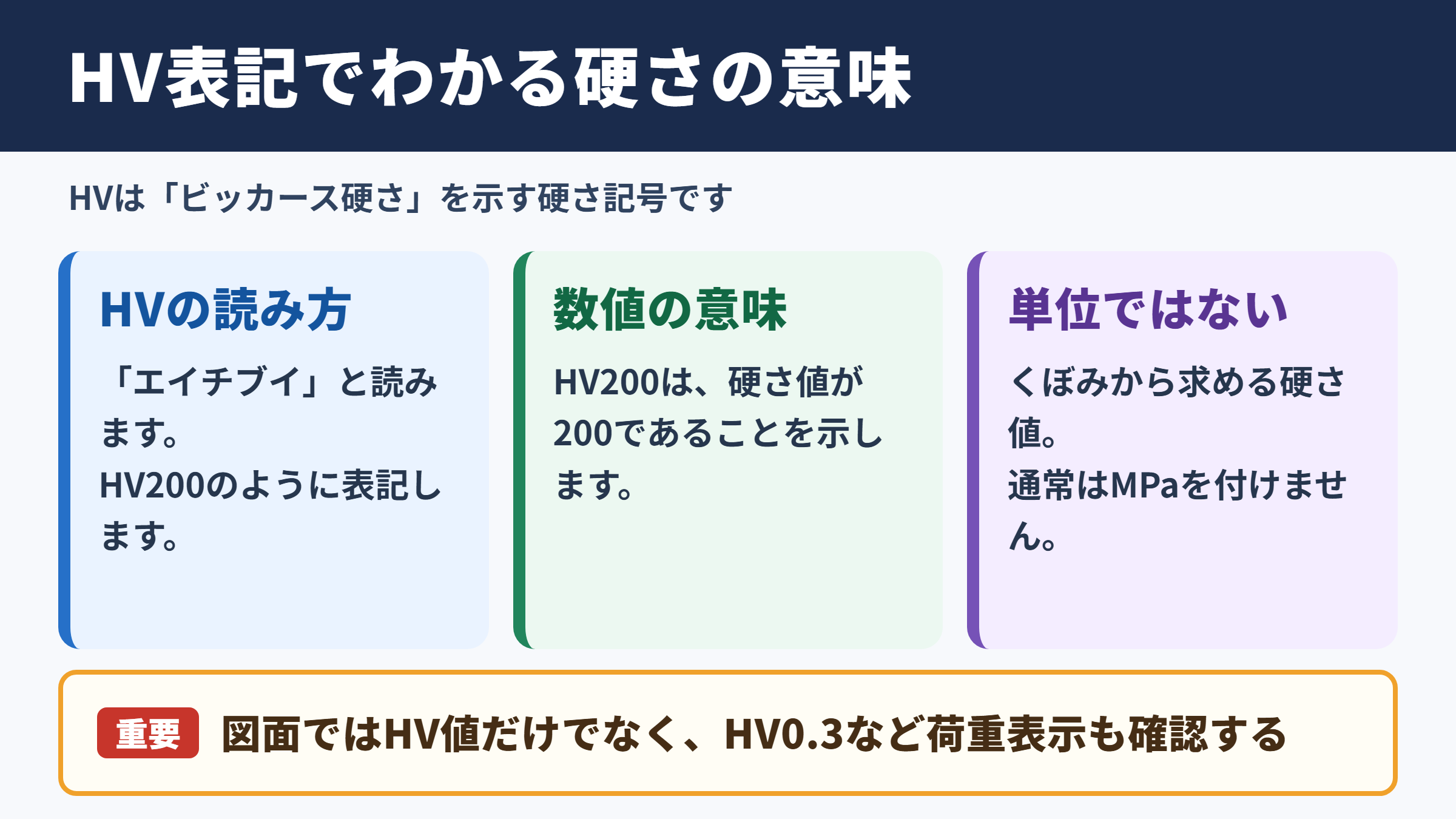

HVが示す硬さ記号
HVはVickers Hardnessを表す記号で、日本語ではビッカース硬さと呼ばれます。
一般的には「エイチブイ」と読み、数値と組み合わせてHV200、HV700のように表記します。
HV200であれば、ビッカース硬さが200であることを示します。
ここで重要なのは、HVが単純な物理単位ではなく、圧子の押込みによって得たくぼみの大きさから算出する硬さ値だという点です。
硬さ値は計算上、力を面積で割った値に近い考え方を持ちます。
ただし、実務ではHVそのものを独立した硬さ記号として扱うため、HVの後ろへMPaやN/mm²を付けることは通常ありません。
検査表に「200HV」と記載されていれば、それで測定方法と硬さ値をまとめて示せます。
単位がないように見える理由
ビッカース硬さの計算では、試験荷重とくぼみの対角線長さを用います。
荷重をkgfで扱う従来式では、硬さ値の次元はkgf/mm²に近い形になります。
一方で、規格や検査の現場では、算出結果をHVという硬さ記号で表す運用が定着しています。
そのため、HVは「単位なし」と説明される場合もあれば、「kgf/mm²相当の硬さ値」と説明される場合もあります。
どちらの説明も背景を理解すれば矛盾しません。
HVは単位そのものというより、試験条件と算出方法を含む硬さの表記体系と考えると分かりやすいでしょう。
図面や検査成績書では、HVの数値だけで判断せず、HV0.3やHV10のような試験荷重の表示まで確認することが大切です。
HVの読み方と一般的な表記
HVの読み方は「エイチブイ」です。
たとえばHV450は「エイチブイよんひゃくごじゅう」と読みます。
英語圏ではVickers hardness 450と表現することもありますが、日本の製造現場ではHV450という記載が一般的です。
試験荷重を添える場合は、HV 0.2、HV 1、HV 10のように書きます。
この数字は通常、kgfを基準とした試験荷重の区分を示します。
表記のスペースや小数点の扱いは社内基準で異なる場合がありますが、測定値、荷重、保持時間を混同しないことが重要です。
| 表記例 | 読み方 | 意味 |
|---|---|---|
| HV200 | エイチブイ二百 | ビッカース硬さ200 |
| HV0.3 350 | エイチブイゼロ点三 三百五十 | 0.3kgf相当の試験荷重で測定した硬さ350 |
| HV10 620 | エイチブイ十 六百二十 | 10kgf相当の試験荷重で測定した硬さ620 |
| 650HV | 六百五十エイチブイ | 材料仕様などで使われる表現 |
ビッカース硬さ試験の仕組み
続いてはビッカース硬さ試験の仕組みを確認していきます。
ダイヤモンド圧子の形状
ビッカース硬さ試験では、対面角136度の四角すい形ダイヤモンド圧子を試料表面へ押し込みます。
ダイヤモンドは非常に硬く、一般的な金属試料よりも圧子が変形しにくいため、安定した測定に向いています。
圧子を押し込んだ後に残るくぼみは、上から見ると正方形に近いひし形です。
このひし形の二本の対角線を顕微鏡で測定し、平均値を計算に使います。
くぼみが小さいほど試料は硬く、同じ荷重をかけても変形しにくい材料と評価できます。
硬さ値は圧子の押込み抵抗を数値化したものであり、引張強さや靭性と完全に同じ性質ではありません。
硬さ値の計算方法
ビッカース硬さの代表的な計算式は次のように表されます。
HV ＝ 1.8544 × F ÷ d²
Fは試験荷重をkgfで表した値です。
dはくぼみの二本の対角線長さの平均をmmで表した値です。
SI単位系で力をNとして扱う場合は、係数や表し方が変わります。
実際には硬さ試験機が自動計算するケースが多く、測定者が手計算する機会は限られるでしょう。
それでも計算の考え方を知っておくと、対角線長さのわずかな読取り誤差が硬さ値に大きく影響する理由を理解できます。
特に高硬度材料ではくぼみが小さくなるため、光学系の焦点、試料表面の傷、画像処理条件に注意が必要です。
試験荷重と保持時間
ビッカース硬さ試験は、幅広い荷重域で利用できることが特徴です。
微小硬さ試験では小さな荷重を使い、薄膜、熱処理層、めっき層、微細部品などを評価します。
比較的大きな荷重を使う試験では、材料全体に近い硬さを把握しやすくなります。
同じ材料でも荷重が違えば硬さ値が変化することがあり、これを荷重依存性として扱います。
また、荷重を保持する時間も測定条件の一つです。
HVの比較では、試験荷重と保持時間が揃っているかを必ず確認しましょう。
| 確認項目 | 測定結果への影響 | 実務上の注意 |
|---|---|---|
| 試験荷重 | くぼみの大きさと硬さ値 | 異なる荷重の値を単純比較しない |
| 保持時間 | 塑性変形の進み方 | 規格や社内標準に合わせる |
| 試料表面 | 対角線の見え方 | 研磨傷や汚れを減らす |
| 測定位置 | 端部影響や組織差 | 十分な間隔を確保する |
HV表記における試験条件
続いてはHV表記における試験条件を確認していきます。
荷重表示の意味
HVの直後または前に付く数値は、測定荷重の区分を示すために使われます。
HV0.05は非常に小さい荷重を用いる微小ビッカース硬さ試験の代表例です。
HV1やHV10は、熱処理材や機械部品の硬さ確認でよく見かけます。
たとえば浸炭焼入れした歯車では、表層と芯部で硬さが異なります。
表層硬さを測るときに荷重が大きすぎると、硬化層の下にある比較的軟らかい部分の影響を受ける可能性があります。
そのため、対象部位の厚みや組織に応じて、適切な荷重を選ぶ必要があります。
保持時間の表し方
一般的な金属材料の試験では、荷重保持時間を10秒から15秒程度とする運用が見られます。
ただし、規格、材料、試験目的によって適切な時間は異なります。
アルミニウムや銅合金のように変形しやすい材料、樹脂や特殊な表面処理では、条件設定が測定結果に影響しやすくなります。
成績書に保持時間が記載されていない場合でも、試験標準や検査要領書で追跡できる状態が望ましいでしょう。
品質保証では、数値を残すだけでなく、同じ手順で再現できる情報を残すことが欠かせません。
試験片の準備
ビッカース硬さ試験では、試料表面の状態が結果を左右します。
表面に深い研磨傷、スケール、油分、めっきのむらがあると、くぼみの輪郭を正確に読み取れません。
断面硬さを測定する場合は、切断時の熱影響や加工硬化にも注意が必要です。
研磨では粗い番手から細かい番手へ段階的に仕上げ、最後は観察に適した面を作ります。
試料が薄い場合は、試料台への固定方法も重要です。
押込み時に試料がたわむと、本来より低い硬さ値が出ることがあります。
熱処理層やめっき層を測定する場合は、層の厚みに対して十分小さなくぼみになる荷重を選び、複数点で測定してばらつきを確認します。
ビッカース硬さと他の硬さ換算
続いてはビッカース硬さと他の硬さ換算を確認していきます。
ロックウェル硬さとの違い
ロックウェル硬さは、圧子を押し込んだときの深さを利用して硬さを求める試験方法です。
HRC、HRB、HRAなどの記号が使われ、測定の速さから量産現場でも活用されています。
一方、ビッカース硬さはくぼみの対角線長さを測定するため、表面状態や顕微鏡観察が必要になります。
しかし、微小領域や薄い硬化層も評価しやすい点は大きな利点です。
HVとHRCは似た用途で比較されることがありますが、圧子、荷重、算出原理が異なります。
HVからHRCへの換算値は目安であり、完全な等価値ではありません。
ブリネル硬さとの違い
ブリネル硬さは、球形圧子を押し込んでできるくぼみの直径から硬さを求めます。
鋳物や比較的軟らかい金属など、組織の平均的な硬さを見たい場合に適しています。
ビッカース硬さは圧子がダイヤモンドであるため、硬い材料から軟らかい材料まで広い範囲を測定できます。
また、くぼみが比較的小さく、局所的な硬さ分布を調べやすい特徴があります。
ただし、微細な組織を測る場合には、測定点数を増やして代表値を判断する工夫が必要です。
換算表の使い方
硬さ換算表は、材料選定や過去データとの比較に便利です。
たとえばHV700前後の焼入れ鋼がHRCでどの程度かを概略把握したい場面では役立ちます。
ただし、換算表には適用できる材料の種類や硬さ範囲があります。
炭素鋼、合金鋼、ステンレス鋼、非鉄金属では、同じHVでも換算結果が異なることがあります。
HVから別の硬さ記号へ換算する値は、材料種、熱処理状態、組織、試験条件によって変動します。
受入検査や規格判定では、原則として指定された硬さ試験方法で測定した値を使います。
| 硬さ記号 | 主な測定原理 | 活用しやすい場面 |
|---|---|---|
| HV | くぼみの対角線長さ | 薄膜、硬化層、微小部、金属組織 |
| HRC | 押込み深さ | 焼入れ鋼、量産部品、迅速な検査 |
| HBW | 球形くぼみの直径 | 鋳物、軟らかい金属、素材評価 |
| HS | 反発高さ | 大型品、現場での簡易測定 |
HV値の見方と材料評価
続いてはHV値の見方と材料評価を確認していきます。
数値が高い材料の特徴
一般にHV値が高い材料は、圧子に対する抵抗が大きく、表面が変形しにくい傾向があります。
焼入れ鋼、窒化処理材、硬質クロムめっき、セラミックスなどでは高いHV値が示されることがあります。
耐摩耗性を高めたい部品では、表面硬さが設計要件になることも少なくありません。
ただし、硬さが高いことだけで部品性能が決まるわけではありません。
硬すぎる材料は衝撃に対して割れやすくなる場合があり、靭性、疲労強度、耐食性とのバランスも必要です。
熱処理と硬さ分布
焼入れ、焼戻し、浸炭、窒化、高周波焼入れなどの熱処理では、HV測定が品質確認に役立ちます。
断面を研磨して表面から内部へ測定点を並べると、硬化層の深さや硬さ勾配を確認できます。
表面付近がHV750で、内部に向かうにつれてHV400、HV250と下がるような分布が得られることもあります。
この情報は、熱処理条件の見直しや不具合解析に活用できます。
一つのHV値ではなく、測定位置ごとの硬さ分布を見ることが、表面改質部品の評価では特に重要です。
硬化層深さの評価では、表面から一定間隔でHVを測定し、規定硬さに達する位置を読み取る方法が使われます。
測定間隔はくぼみ同士が影響し合わないよう、十分に確保します。
規格値との照合
図面にHV550以上と記載されている場合は、測定値が550を満たすかを確認します。
ただし、図面の記載だけでは試験荷重、測定位置、測定回数が明確でないこともあります。
このような場合は、製品規格、顧客仕様書、検査基準書を参照して判断します。
平均値で判定するのか、全点が規定値以上である必要があるのかによって、検査結果の扱いは変わります。
測定値のばらつきが大きいときは、試料準備、圧子の状態、焦点、測定者間差も確認対象になります。
ビッカース硬さ測定の注意点
続いてはビッカース硬さ測定の注意点を確認していきます。
くぼみ間隔と端部距離
ビッカース硬さを連続して測定する場合、くぼみ同士が近すぎると前の測定による塑性変形の影響を受けます。
試料端部に近すぎる測定も、材料が十分に支えられず、正しい値を得にくくなります。
適切な間隔は規格や試験条件に基づいて設定します。
小さなくぼみを扱う微小硬さ試験ほど、位置決めの精度が求められます。
測定計画を作る段階で、観察倍率、測定ピッチ、基準位置を決めておくと作業が安定します。
対角線読取りの誤差
くぼみの対角線は、輪郭が鮮明でないと読取りが難しくなります。
鏡面に近い研磨面を作れていない場合、傷とくぼみの辺が重なり、測定誤差につながります。
自動読取り機能を使う場合も、輪郭認識が正しいかを目視で確認すると安心です。
特にめっき層、複合材料、粗大な結晶粒を持つ材料では、くぼみの形状が理想形から外れることがあります。
自動測定の結果をそのまま信頼せず、画像と対角線位置を確認する姿勢が品質管理では大切です。
測定値の記録方法
測定結果には、硬さ値だけでなく、試験荷重、保持時間、測定日、試料名、測定位置を記録します。
断面測定では、表面からの距離や測定方向を残すと、後から硬さ分布を再現しやすくなります。
測定機の校正状態、基準片による日常点検の結果も、信頼性を示す情報になります。
複数の担当者が測定する職場では、研磨方法や焦点合わせの手順を標準化すると、担当者による差を抑えやすくなります。
HVの数値は材料評価に役立つ一方で、試験条件と試料状態が異なれば意味合いも変わります。
報告書では硬さ値だけを抜き出さず、測定条件とセットで管理することが基本です。
ビッカース硬さの単位とHV表記のまとめ
ビッカース硬さはHVで表し、読み方は「エイチブイ」です。
HVは単なる単位ではなく、ダイヤモンド圧子で作ったくぼみの対角線長さから算出する硬さの表記です。
HV200やHV700のような数値は材料の変形しにくさを示す目安になりますが、試験荷重や保持時間によって結果が変わることがあります。
そのため、HV値を比較するときは、荷重、保持時間、測定位置、試料表面の条件まで揃えることが必要です。
ロックウェル硬さやブリネル硬さへの換算は便利ですが、材料種や組織による差があるため、規格判定では指定された試験方法の実測値を使うことが基本となります。
図面や検査成績書でHV表記を見かけたら、数値だけでなくHV0.3やHV10といった条件表示にも目を向けると、材料品質をより正確に読み取れるでしょう。
