配管、バルブ、オリフィス、ノズルなどを通る流体の量を検討するとき、流量係数は欠かせない指標です。
水や空気の流れは、管の太さだけで決まるわけではなく、流路の形状、圧力差、流体の性質、抵抗などの影響も受けます。
その複雑さを実務で扱いやすくするために用いられるのが、流れやすさを数値化した流量係数です。
ただし、Cv値、Kv値、流量係数C、流出係数Cdなど、似た用語が混在するため、意味を取り違えやすい分野でもあります。
この記事では流量係数の定義、単位、流量計算との関係、代表的な一般値、選定時の注意点まで、基礎から順に整理します。

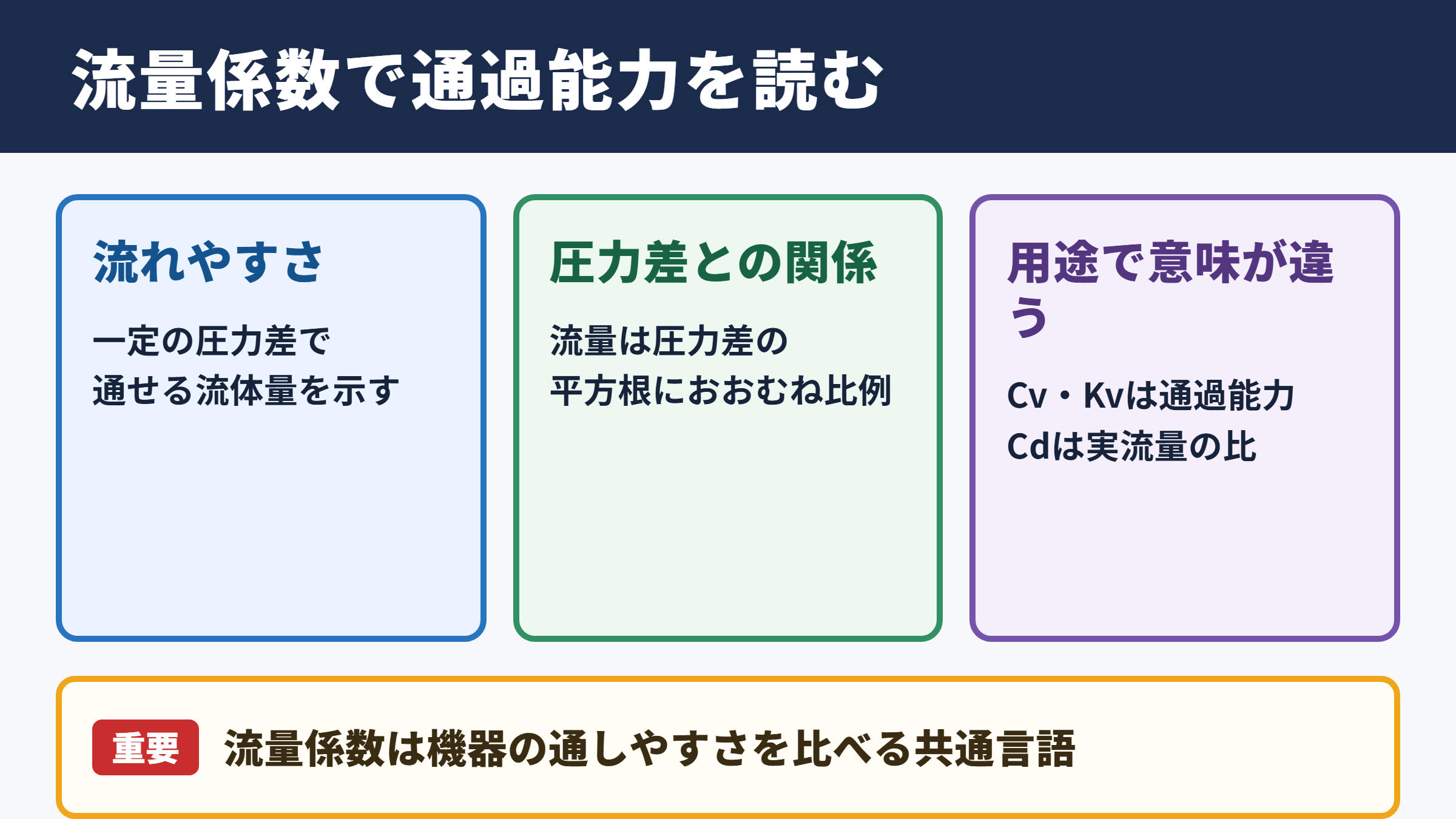

流量係数の定義と役割
それではまず流量係数の定義と役割について解説していきます。
流れやすさを表す数値
流量係数とは、ある機器や流路に一定の圧力差を与えたとき、どの程度の流体を通せるかを表す数値です。
数値が大きいほど抵抗が小さく、同じ条件なら多くの流体を流せる傾向があります。
たとえば同じ呼び径のバルブでも、内部構造が異なれば流路面積や曲がり方が変わります。
そのため、外形寸法だけでは実際の通過能力を正確に比較できません。
そこで使われるのが、実験または規格化された試験条件を基準にした流量係数です。
流量係数は機器そのものの通しやすさを比較するための共通言語と考えると理解しやすいでしょう。
流量係数が大きい機器は、必ずしも最適な機器とは限りません。
必要流量に対して大きすぎるバルブを選ぶと、微小流量域で制御しにくくなることがあります。
圧力差と流量を結ぶ考え方
液体が流路を通過する際には、摩擦、急な縮流、拡大、方向転換などによって圧力損失が発生します。
上流側と下流側の圧力差が大きいほど、一般に流量も増加します。
ただし、流量は圧力差に単純比例するわけではありません。
多くの液体流れでは、流量は圧力差の平方根におおむね比例します。
液体流量の基本的なイメージ
流量は流量係数に圧力差の平方根を掛けた値に比例します。
圧力差を4倍にしても、流量は概ね2倍になる関係です。
この関係を把握すると、ポンプ圧を少し上げた場合の流量変化や、配管抵抗が増えた場合の影響を見積もりやすくなります。
流量係数と流出係数の違い
流量係数という言葉は、使われる分野によって指す量が異なります。
バルブ選定ではCv値やKv値を流量係数として扱うことが多く、実務上の通過能力を示します。
一方でオリフィスやノズルの計算では、理論流量に対する実流量の比である流出係数Cdを指す場合があります。
Cdは通常、単位を持たない無次元数です。
Cv値やKv値は、定められた流体、温度、圧力差のもとでの流量能力から定義されるため、実務では単位付きの流量指標として扱われます。
資料を読む際は、その流量係数がCv、Kv、C、Cdのどれを意味するのかを最初に確認することが重要です。
Cv値とKv値の単位体系
続いてはCv値とKv値の単位体系を確認していきます。
Cv値の基準条件
Cv値は主に米国系の規格やバルブカタログで使用される流量係数です。
一般的には、華氏60度程度の水を対象とし、バルブ前後の差圧が1 psiのときに流れる流量を米ガロン毎分で表した値として定義されます。
たとえばCvが10のバルブは、規定条件で差圧1 psiを与えたとき、毎分10米ガロンの水を流せる能力を示します。
したがってCvは数値だけを見るのではなく、米国単位系に基づく定義であることを理解しておく必要があります。
Kv値の基準条件
Kv値は国際的な機器仕様や欧州系の資料で広く見られる流量係数です。
一般的な定義では、5度から30度程度の水を対象に、差圧1 barで1時間あたりに流せる立方メートル数を表します。
Kvが10であれば、規定条件で毎時10立方メートルの水を流せる目安です。
日本国内の設備設計や工業用バルブの仕様書でも、Kv値が採用される場面は少なくありません。
流量の単位が毎分か毎時か、圧力差がpsiかbarかを混同すると、大きな選定誤差につながります。
| 種類 | 主な使用場面 | 基準流体 | 基準差圧 | 基準流量 |
|---|---|---|---|---|
| Cv値 | 米国系バルブ仕様 | 水 | 1 psi | 米ガロン毎分 |
| Kv値 | 国際規格や欧州系仕様 | 水 | 1 bar | 立方メートル毎時 |
| C | オリフィスや流量計の計算 | 対象流体による | 計算条件による | 計算式による |
| Cd | 流出係数の評価 | 対象流体による | 理論値との比較 | 無次元比 |
Cv値とKv値の換算目安
Cv値とKv値は近い概念ですが、同一の数値ではありません。
実務上の概算では、CvはKvのおよそ1.16倍、KvはCvのおよそ0.86倍として扱われます。
換算の目安
CvはKvに1.16を掛けた値です。
KvはCvに0.86を掛けた値です。
ただし、これは定義上の換算目安であり、実際のバルブ性能、粘度、流れの状態まで同じになることを保証するものではありません。
メーカーの性能表に両方の値が掲載されている場合は、独自換算よりもメーカー公表値を優先してください。
流量計算との関係
続いては流量計算との関係を確認していきます。
液体流量の基本式
液体の概算流量は、流量係数、差圧、比重を用いて求められます。
Cv値を用いる代表的な考え方では、水に近い液体であれば、Cvに差圧の平方根を掛けることで流量の目安を得られます。
対象液体の比重が大きくなると、同じ差圧でも流れにくくなるため補正が必要です。
液体の概算式
流量はCvに差圧を比重で割った値の平方根を掛けて求めます。
流量の単位は、Cvの定義に合わせた米ガロン毎分が基本です。
粘度が高い油、樹脂液、スラリーなどでは、単純な水換算式だけで判断できません。
粘性による流量低下を考慮したメーカー資料や専用計算ソフトの利用が必要になるでしょう。
気体と蒸気における注意点
空気、窒素、都市ガスなどの気体は、圧力変化によって密度が大きく変わります。
そのため、液体用の計算式をそのまま当てはめることはできません。
気体流量の計算では、絶対圧、温度、比熱比、上流圧、下流圧、標準状態換算の有無などを確認します。
下流圧が十分に低下すると、流速が音速に近づき、流量が頭打ちになるチョーク流れが起こる場合もあります。
気体では圧力差だけでなく圧力比を見ることが、液体計算との大きな違いです。
蒸気では乾き度や飽和状態も影響するため、蒸気用に設計された制御弁の選定式を使う必要があります。
計算に必要な入力条件
流量係数から必要口径を選ぶには、流量だけでは情報が足りません。
最低流量、通常流量、最大流量を分け、運転条件ごとの上流圧と下流圧を整理します。
さらに流体温度、密度、比重、粘度、固形分の有無、許容騒音、配管径も確認対象です。
| 確認項目 | 確認する理由 | 見落とした場合の影響 |
|---|---|---|
| 必要流量 | 必要な通過能力を決めるため | 流量不足または過大選定 |
| 上流圧と下流圧 | 実際の差圧を把握するため | 計算条件と実運転の不一致 |
| 流体温度 | 密度や蒸気圧が変化するため | キャビテーションや誤差 |
| 粘度 | 摩擦抵抗が増えるため | 実流量の低下 |
| 配管条件 | 前後直管部や縮径の影響があるため | 圧力損失の増加 |
流量係数の一般値と比較
続いては流量係数の一般値と比較を確認していきます。
バルブ形式ごとの傾向
バルブの流量係数は、同じ口径であっても弁体と流路の構造で大きく変わります。
全開時に流路が比較的まっすぐなボールバルブやバタフライバルブは、大きな流量係数を得やすい形式です。
一方、グローブバルブは流路が曲がる構造であり、一般に同口径のフルボアボールバルブより小さい流量係数になりやすい傾向があります。
ただし、グローブバルブは流量調整に適した特性を持つため、単純に通過能力だけで優劣を決めることはできません。
| 機器形式 | 流量係数の傾向 | 主な特徴 | 適した用途 |
|---|---|---|---|
| フルボアボールバルブ | 大きい | 圧力損失を抑えやすい | 開閉、移送配管 |
| バタフライバルブ | 中から大 | 大口径でコンパクト | 空調水、循環水 |
| グローブバルブ | 中から小 | 調整性を確保しやすい | 制御、蒸気系統 |
| ニードルバルブ | 小さい | 微小流量の調整に向く | 計装、分析装置 |
| オリフィス | 小さくなりやすい | 差圧を利用した制限や計測 | 流量制限、流量測定 |
呼び径別の見方
一般に、口径が大きくなれば流路断面積も増えるため、流量係数は大きくなります。
しかし、呼び径とCv値やKv値は完全な比例関係ではありません。
弁座径、ポート径、ライニング材、弁体形状、開度特性などの違いが影響するためです。
特に同じ呼び径でもフルボア型とレデューストボア型では、通過能力に明確な差が生じます。
呼び径は接続寸法、流量係数は実際の流れやすさを示す指標として、分けて判断してください。
一般値を使う際の限界
一覧表にある一般値は、初期検討や概算には役立ちます。
一方で、一般値だけを根拠に発注仕様を確定することには注意が必要です。
メーカーごとに試験条件、口径表記、ライニング、シート構造、許容開度が異なるため、同じ形式名でも値が変わることがあります。
一般値は比較の出発点として使い、最終選定では対象メーカーの流量特性表と選定計算書を確認してください。
特に薬液、高温流体、高粘度液、可燃性ガスでは、設計条件に合うかを個別に検証することが大切です。
圧力損失と選定時の注意点
続いては圧力損失と選定時の注意点を確認していきます。
必要流量と許容差圧
バルブや絞り機構を選ぶ際は、必要流量を満たすことと、許容できる圧力損失の範囲に収めることを両立させます。
流量係数が小さすぎると、必要流量を確保するために大きな差圧が必要になります。
結果としてポンプの揚程不足、エネルギー消費の増加、設備全体の能力低下につながるおそれがあります。
反対に流量係数が必要以上に大きい制御弁は、少しの開度変化で流量が大きく変わり、制御が不安定になる場合があります。
最大流量だけでなく通常流量域での扱いやすさまで確認する視点が重要です。
キャビテーションとフラッシング
液体の下流圧が蒸気圧を下回ると、流路内部で気泡が発生することがあります。
その後に圧力が回復すると気泡がつぶれ、金属表面に衝撃を与える現象がキャビテーションです。
キャビテーションは騒音、振動、流量の不安定化、弁体や配管の損傷を招くことがあります。
圧力が回復しないまま気化が続く状態はフラッシングと呼ばれ、これも侵食の原因になります。
流量係数を計算する際は、単に差圧を使うだけでなく、回復係数やキャビテーション係数を考慮する場面があります。
配管との組み合わせ
カタログ上の流量係数は、規定された試験状態で得られた値です。
実際の設備では、バルブ直前のエルボ、異径管、ストレーナー、流量計、長い配管などが追加の抵抗になります。
また、前後の直管長が不足すると、流れの偏りによって計測精度や制御特性に影響することもあります。
配管系全体で圧力損失を積み上げる考え方が必要です。
流量係数は単体機器の性能値です。
実設備の流量は、ポンプ特性、配管抵抗、他機器の損失を含めた系統全体のバランスで決まります。
流量係数の確認手順
続いては流量係数の確認手順を確認していきます。
仕様書とカタログの読み方
まず、対象機器の仕様書でCv値またはKv値がどの条件で示されているかを確認します。
全開時の値なのか、特定開度の値なのか、清水試験の値なのかを見分ける必要があります。
制御弁では、固有流量特性としてリニア特性やイコールパーセンテージ特性が掲載される場合もあります。
これは開度に対する流量係数の変化を示す情報であり、調整用途では特に重要です。
最大Cv値だけでなく開度ごとの特性曲線を読むことで、運転中の制御性を判断しやすくなります。
実測による検証
新設設備の試運転や既設設備のトラブル調査では、実測流量と圧力を確認する方法が有効です。
流量計で流量を測り、機器の前後に圧力計を設けて実差圧を取得します。
その結果を設計値やメーカー曲線と比較すれば、ストレーナーの目詰まり、弁の開度不足、配管閉塞などの兆候を探れます。
測定位置や圧力計の精度によって結果が変わるため、計測条件を記録しておくことも大切です。
選定計算の実務的な進め方
選定作業は、運転条件の整理、必要流量係数の算出、候補機種の比較、異常条件の確認という順序で進めると効率的です。
通常運転だけでなく、起動時、最大負荷時、低負荷時、非常時の条件も確認します。
流体が水以外なら、比重、粘度、蒸気圧、温度変化を必ず入力します。
気体では標準状態と実流量の取り扱いを明確にし、単位の基準を統一しましょう。
単位の混在と差圧条件の取り違えは、流量係数計算で起こりやすい代表的なミスです。
流量係数の要点まとめ
流量係数は、バルブ、オリフィス、ノズルなどが流体をどれだけ通しやすいかを示す重要な指標です。
Cv値は米国単位系、Kv値はメートル法系を基準にした代表的な流量係数であり、定義と単位を区別して扱う必要があります。
液体流量は差圧の平方根と関係し、気体や蒸気では圧力比、温度、圧縮性などの条件も加わります。
一般値や一覧表は初期検討に便利ですが、最終的にはメーカーの性能表、流量特性、配管を含めた圧力損失を確認することが欠かせません。
流量係数を正しく読めば、必要流量、制御性、エネルギー効率、安全性を総合的に考えた機器選定につながります。
対象流体と実際の運転条件を整理し、単体の数値だけに頼らず、設備全体の流れとして評価していきましょう。
