暗電流をクランプメーターで測る方法は？直流電流を計測する仕組みを解説（測定器）
車両や設備のバッテリーがいつの間にか弱る場合、停止中にも流れ続ける暗電流が関係していることがあります。
暗電流の確認にはテスターを直列接続する方法もありますが、回路を外さずに測定できる直流対応クランプメーターは便利な測定器です。
ただし、交流専用のクランプメーターでは測れないこと、クランプの位置やゼロ調整で数値が変わることなど、事前に知っておきたい注意点もあります。
この記事では、暗電流をクランプメーターで測る手順、直流電流を検出する仕組み、測定値の読み方、安全に点検するためのポイントを詳しく紹介します。

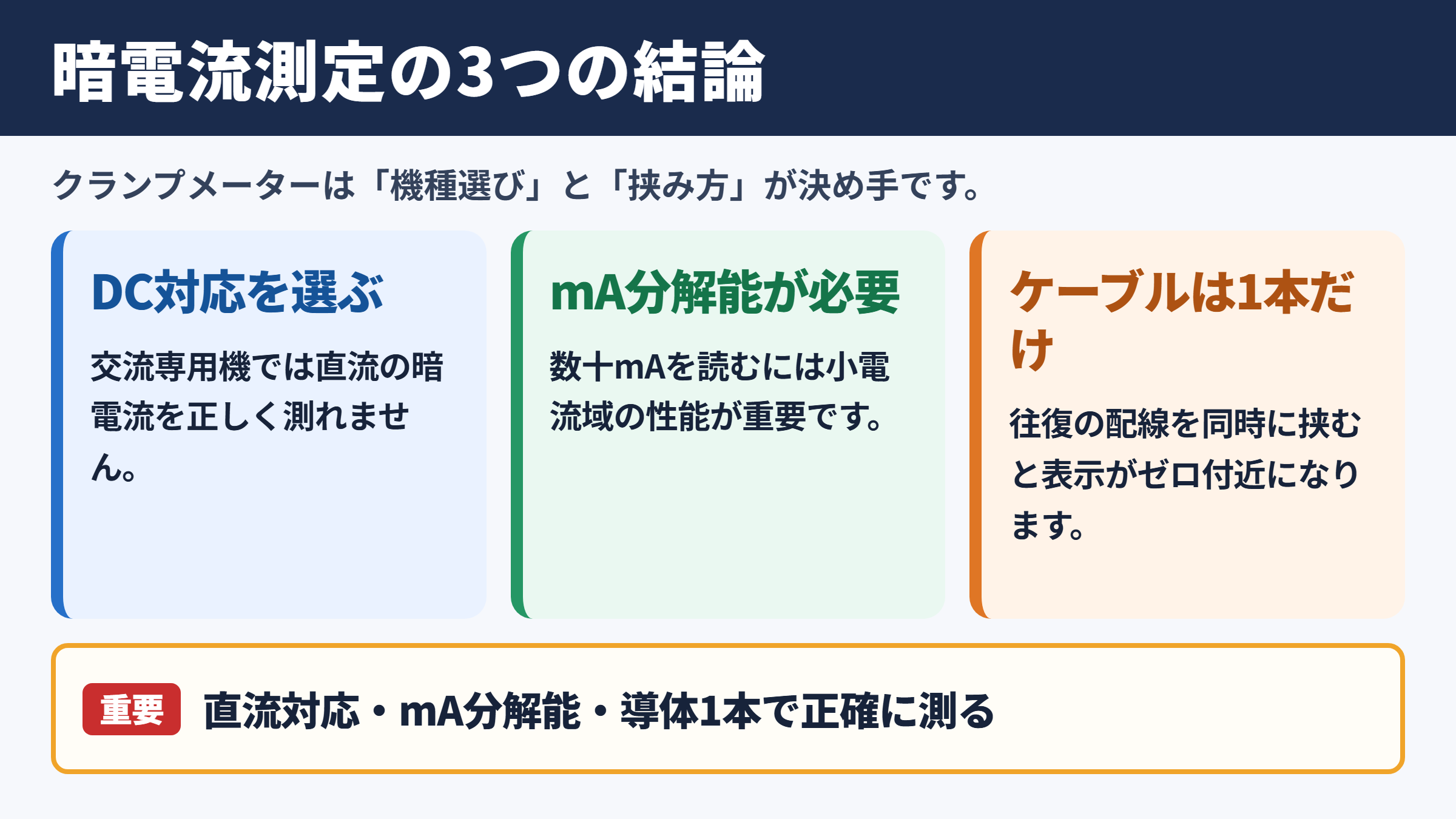

暗電流測定におけるクランプメーターの結論
それではまず、暗電流をクランプメーターで測定する際の結論について解説していきます。
直流電流対応モデルの選定
暗電流を測るには、DC電流測定に対応したクランプメーターが必要です。
一般的なクランプメーターには、交流電流だけを測れる機種と、交流および直流の両方に対応する機種があります。
交流専用機は電線に発生する交流磁界を利用するため、バッテリーから流れる直流の暗電流を正しく表示できません。
製品仕様では、DC A、直流電流、ホールセンサー方式などの記載を確認するとよいでしょう。
自動車の暗電流は数十mA程度を確認する場面が多いため、分解能も重要です。
たとえば最小分解能が0.1Aの機種では、0.03Aと0.08Aの差を判断できません。
小電流クランプ、リーククランプ、mAレンジ付きなど、ミリアンペア単位で読める性能を持つ測定器が適しています。
暗電流測定では、直流対応であることに加え、低い電流域で十分な分解能を持つことが大切です。
大電流測定向けのクランプメーターは始動電流の確認には役立ちますが、待機電流の点検には不向きな場合があります。
ケーブルを一本だけ挟む測定
クランプメーターは、測定したい電流が流れる導体を一本だけクランプ部で挟んで使います。
バッテリーのプラス側ケーブル、またはマイナス側ケーブルのどちらか一方を選び、そのケーブルだけをクランプします。
プラスとマイナスの配線をまとめて挟むと、往路と復路の磁界が打ち消し合います。
この状態では実際に電流が流れていても、表示がゼロ付近となることがあります。
配線束が太く、対象ケーブルだけを取り出せないときは、バッテリー端子に近い位置や分岐前の位置を探すと測りやすくなります。
クランプの口が確実に閉じているかも確認してください。
わずかな隙間、汚れ、金属粉の付着でも、微小電流域では測定誤差につながる可能性があります。
安定時間を待つ重要性
車両のドアを開けた直後やキー操作の直後は、室内灯、制御ユニット、通信装置などが作動しているため、暗電流として判断できません。
電装品がスリープ状態へ移行するまで待ち、待機電流が安定してから数値を読み取ることが基本です。
車種や装備によって必要な時間は異なり、数分で落ち着く場合もあれば、30分以上かかる場合もあります。
スマートキーを近くに置いたままにすると、車両との通信で待機状態が変わるケースもあるため注意が必要です。
測定の目安は、車両を施錠し、ドアやボンネットの開閉検知を適切に対処したうえで、制御ユニットが休止するまで待つ流れです。
測定中にドアを開けたり、リモコンを操作したりすると、電流値が大きく変動します。
暗電流と待機電流の基礎知識
続いては、暗電流と待機電流の意味を確認していきます。
暗電流が発生する理由
暗電流とは、エンジン停止後や主電源を切った後にも、バッテリーや電源から継続して流れる電流を指します。
完全に電気を使わない状態ではなく、時計、セキュリティ、メモリー保持、電子制御装置の待機などに必要な電力が消費されています。
そのため、暗電流が存在すること自体は異常ではありません。
問題になるのは、本来の待機電流を超える消費が長時間続く場合です。
後付け電装品、ドライブレコーダー、オーディオ、故障したリレー、半導体部品の漏れ電流などが原因となることがあります。
バッテリー上がりの原因を切り分けるうえで、暗電流の実測は有効な手掛かりとなります。
正常値の考え方
暗電流の正常範囲は、車両、年式、装備、セキュリティ機能、通信機能などで変わります。
一般的には数十mA程度がひとつの目安ですが、数値だけで即座に正常または異常と決めるのは適切ではありません。
メーカーの整備情報、車種別の基準値、搭載されているオプションを確認して評価する必要があります。
たとえば50mAは0.05Aです。
この電流が24時間続く場合、消費電力量の考え方としては、0.05Aに24時間を掛けて1.2Ah相当となります。
バッテリーの実容量、劣化状態、気温、始動に必要な電力も関係するため、単純な計算だけで使用可能日数を断定することはできません。
電気量の概算は、電流Aに時間hを掛けてAhで考えます。
例として0.08Aが72時間続けば、0.08Aに72hを掛けて5.76Ah相当の消費となります。
一時的な電流変動
待機中でも、通信確認、盗難防止機能、タイマー制御、充電制御などにより、一時的に電流が増えることがあります。
クランプメーターの表示が一定ではなく、周期的に変化することも珍しくありません。
そのため、瞬間値だけを見るのではなく、数分から一定時間の変化を観察することが重要です。
最大値、安定時の値、変動する周期を記録すると、後から原因を追いやすくなります。
測定器にMIN MAX機能、記録機能、Bluetooth連携機能があれば、短時間の異常な電流上昇も確認しやすくなるでしょう。
| 確認項目 | 観察する内容 | 判断時の注意 |
|---|---|---|
| 安定時電流 | スリープ移行後の継続値 | 車種ごとの基準値と比較します |
| 最大電流 | 一時的な電流上昇 | 通信や制御による正常変動もあります |
| 変動周期 | 増減が起こる間隔 | 定期通信や後付け機器を疑う材料になります |
| 測定時刻 | 開始時刻と終了時刻 | 温度や使用状況の比較に役立ちます |
| バッテリー電圧 | 休止時の端子電圧 | 充電不足や劣化との関連を確認します |
直流クランプメーターの測定原理
続いては、クランプメーターが直流電流を計測する仕組みを確認していきます。
電流と磁界の関係
電線に電流が流れると、その周囲には磁界が発生します。
クランプメーターは、この磁界を利用して導体に流れる電流を推定する測定器です。
測定対象の回路を切断したり、テストリードを直列に接続したりせずに電流を測れる点が大きな特徴です。
交流では電流の向きと磁界が周期的に変化するため、変化する磁界を検出する方式で測定できます。
一方で直流は磁界が一定方向に保たれるため、別の検出技術が必要になります。
ここが、交流専用機とDC対応クランプメーターの大きな違いです。
ホール素子による直流検出
直流対応のクランプメーターには、ホール素子を利用する機種があります。
ホール素子は磁界を受けると電圧を発生させる性質を持ち、その信号から磁束の強さを読み取ります。
クランプ部の磁気回路に導体の磁界を集め、センサーで検出することで直流電流を表示する仕組みです。
電流の方向によって表示の正負が変わる機種もあります。
クランプの矢印や極性表示を確認し、バッテリーから負荷へ向かう向きに合わせると、測定結果を読み取りやすくなります。
ただし、ホール素子方式は温度や外部磁界の影響を受ける場合があるため、測定前のゼロ調整が欠かせません。
直流電流は、クランプを閉じた状態でゼロ表示を確認してから測定します。
導体を挟んでいないのに数mAや数十mAを示す場合は、ゼロ調整、測定器の姿勢、周囲磁界を確認してください。
ゼロ調整と外部ノイズ
直流の微小電流を測るときは、ゼロ調整の良し悪しが測定結果に大きく影響します。
測定前にクランプを完全に閉じ、対象ケーブルから離した状態でゼロボタンを操作します。
その後、同じ向きと姿勢を保ちながら導体を挟むと、誤差を抑えやすくなります。
強い磁石、モーター、発電機、太い電力ケーブルなどの近くでは、外部磁界の影響を受ける可能性があります。
また、クランプ部を手で強く握る、測定器を落とす、測定中に角度を変えると、表示が変動する機種もあります。
測定値に違和感がある場合は、対象導体から外して再度ゼロ調整し、複数回測定して再現性を確認するとよいでしょう。
暗電流をクランプメーターで測る手順
続いては、実際に暗電流を測定する手順を確認していきます。
測定前の安全確認
測定前には、使用するクランプメーターの取扱説明書を確認し、直流電流レンジ、測定範囲、安全カテゴリーを把握します。
バッテリー端子付近では工具の接触による短絡に注意が必要です。
腕時計、指輪、ブレスレットなどの金属品は外し、絶縁性のある工具を用意すると安心です。
車両の場合、ボンネットを開けた状態がスリープ移行を妨げることがあります。
ボンネットスイッチの位置を確認し、必要に応じて開閉状態を模擬する方法を整備情報に従って検討してください。
安全装置やドアロックに関わる作業では、車両が施錠される可能性もあるため、キーの管理を忘れないことが大切です。
レンジ設定とゼロ点確認
測定器の電源を入れ、DC Aまたは直流電流のレンジに設定します。
予想される電流が小さい場合は、より細かく読めるレンジを選びます。
ただし、起動直後やスリープ前には大きな電流が流れることもあるため、レンジオーバーが心配な場合は高いレンジから始めると安全です。
クランプ部を閉じた状態でゼロ表示またはREL機能を実行し、表示が安定したことを確認します。
ゼロ調整を終えた後は、測定中にクランプの向きを大きく変えないようにしてください。
測定値が0.035Aと表示された場合は、35mAとして読み替えられます。
AからmAへ換算する際は、Aの値に1000を掛けます。
バッテリーケーブルのクランプ
バッテリーのプラス側またはマイナス側から出ているケーブルを一本選び、そのケーブルだけをクランプします。
端子のすぐ近くは複数の配線や金属部品があることも多いため、少し離れた位置で単独の導体を確保するとよいでしょう。
クランプの中心付近に導体を置くと、測定の安定につながります。
測定器に方向矢印がある場合は、電流の想定方向と合わせます。
マイナス側ケーブルで測定すると、表示の符号が想定と逆になることがありますが、電流値の大きさを確認する目的では問題にならない場合もあります。
重要なのは、同じ条件で比較できるよう、測定位置と方向を記録することです。
測定値の判断と異常箇所の絞り込み
続いては、測定値を判断し、異常箇所を絞り込む考え方を確認していきます。
基準値との比較
待機状態で得られた電流値は、車種別の基準値や整備資料と比較します。
一般論としての目安だけを使うより、対象車両の仕様を確認するほうが確実です。
高機能なセキュリティ、通信モジュール、常時監視型の電装品がある車両では、装備の少ない車両より待機電流が大きくなることもあります。
一度の測定で判断せず、時間を変えて複数回確認する方法も有効です。
特に、バッテリー上がりが断続的に起こる場合は、常時流れる電流ではなく、特定条件で起動する機器が原因となる可能性があります。
ヒューズを利用した回路確認
暗電流が基準より明らかに大きい場合、ヒューズ回路ごとに原因を絞り込む方法があります。
クランプメーターでバッテリーケーブルの全体電流を監視しながら、整備手順に従ってヒューズを一つずつ確認します。
特定のヒューズを外したときに電流値が大きく下がれば、その回路に関係する部品を調査する方向性が見えてきます。
ただし、ヒューズを抜く操作によって制御ユニットが起動したり、設定が消えたりする車両もあります。
不用意な作業は新たな故障診断を難しくするため、配線図と整備情報を確認しながら進めることが重要です。
ヒューズの抜き差しは、待機状態を崩して測定値を変動させることがあります。
診断を急ぐより、電流が再び安定するまで待ち、変化を記録しながら慎重に確認してください。
後付け電装品の確認
暗電流異常では、後付けの電装品が原因となるケースがあります。
ドライブレコーダー、駐車監視機能、ETC車載器、USB充電器、社外オーディオ、LED照明、電源取り出し配線などを確認します。
常時電源とアクセサリー電源の接続を誤ると、本来停止するはずの機器が継続動作する場合があります。
リレーの接点が固着している、配線被覆が傷んでいる、制御信号が誤配線されているといった不具合も考えられます。
電装品の電源を一つずつ切り分け、全体のクランプ電流がどう変化するかを見ると、原因に近づきやすくなります。
| 症状 | 考えられる確認先 | 点検の視点 |
|---|---|---|
| 毎日電圧が下がる | 常時通電している回路 | 待機電流とバッテリー劣化を併せて確認します |
| 数日後だけ始動しにくい | 周期的に動作する機器 | 記録機能で変動の時間帯を調べます |
| 後付け後から不調 | 追加電装品の電源配線 | 常時電源と連動電源の接続を確認します |
| 雨天後に発生する | 配線やコネクター | 浸水、腐食、漏電の可能性を調べます |
| 特定の操作後に発生する | ドア、照明、通信系統 | 操作後のスリープ移行を観察します |
暗電流測定における注意点とまとめ
最後に、暗電流をクランプメーターで測定する際の注意点をまとめます。
暗電流の確認には、直流測定に対応した高分解能のクランプメーターを使うことが基本です。
交流専用の測定器では、バッテリーから流れる直流電流を適切に計測できません。
測定時は、プラス側またはマイナス側の導体を一本だけ挟み、複数の配線を同時にクランプしないよう注意してください。
測定前のゼロ調整、クランプ部の閉じ具合、外部磁界の影響も、微小電流を扱う場面では重要な確認項目です。
また、車両や設備が休止状態に移行する前の電流は暗電流として評価できません。
ドア開閉、スマートキー、通信機器、照明などによる一時的な電流変動を避け、安定した待機状態で数値を確認しましょう。
基準値を超える電流が見つかった場合は、ヒューズ回路、後付け電装品、リレー、配線、制御装置などを順に切り分けます。
電気系統の診断には車種固有の知識と安全な作業手順も求められるため、不安がある場合は整備工場や電装専門店へ相談することをおすすめします。
