高分子材料、ゴム、樹脂、接着剤などの粘弾性を評価する際には、貯蔵弾性率と損失弾性率が重要な指標になります。
似た名称のため混同されがちですが、両者は材料が受けた変形エネルギーを、どのように蓄え、どのように失うかという異なる性質を表します。
動的粘弾性測定では、複素弾性率やtanδもあわせて確認することで、硬さだけでは判断しにくい耐熱性、制振性、加工性、使用温度域を読み取れます。
この記事では各指標の意味、数式上の関係、測定結果の見方、材料開発に生かすポイントをわかりやすく整理します。

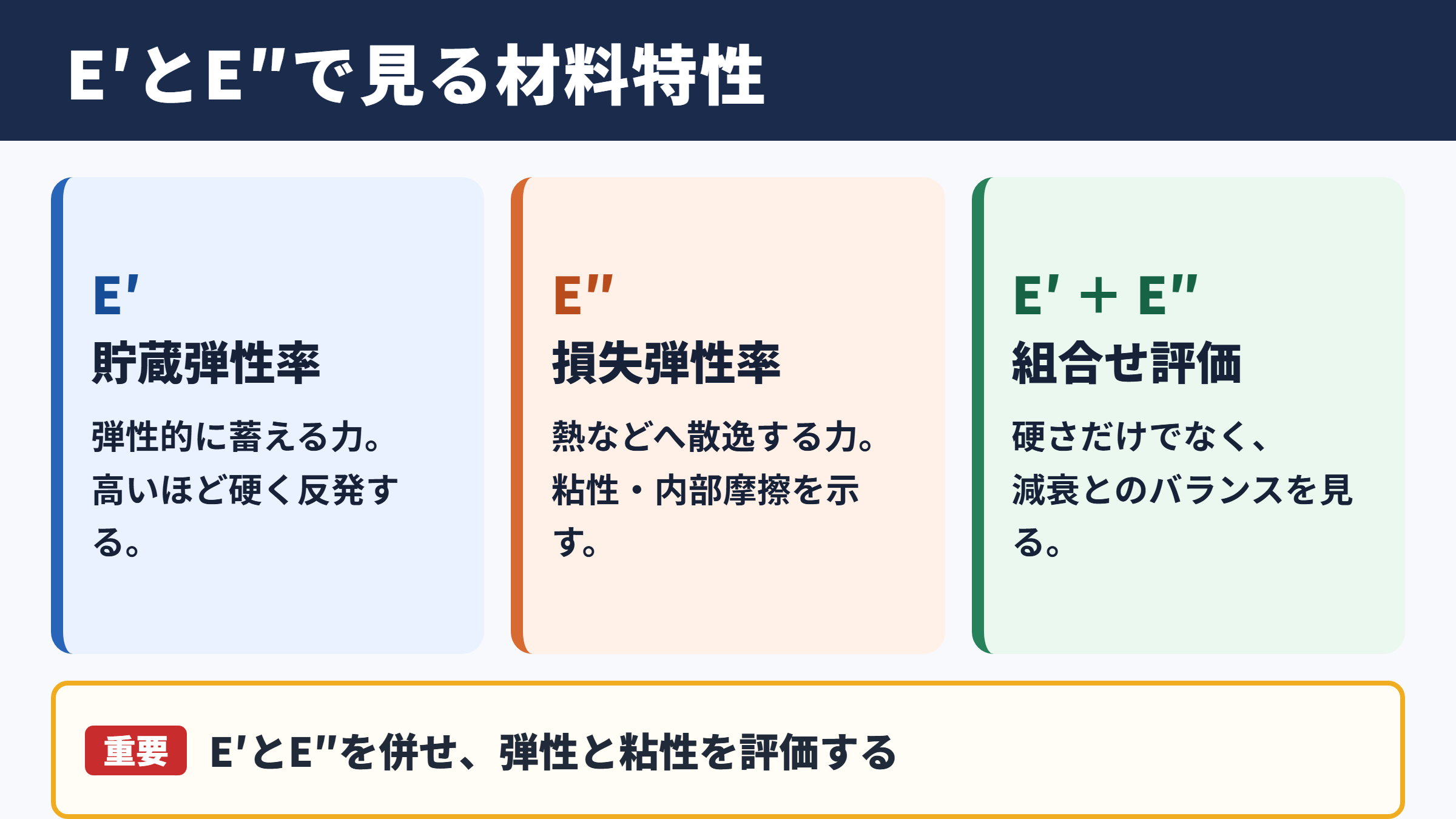

貯蔵弾性率と損失弾性率の基本
それではまず、貯蔵弾性率と損失弾性率の違いについて解説していきます。
貯蔵弾性率が示す弾性的な硬さ
貯蔵弾性率は記号E′で表され、材料に加えた力に対して、どれだけ弾性的にエネルギーを蓄えられるかを示す値です。
ばねのように変形後に元へ戻ろうとする性質が強いほど、貯蔵弾性率は大きくなります。
E′が高い材料は、同じ変形を与えた場合に反発力が大きく、剛性が高い材料として扱われます。
たとえば低温の硬質樹脂、結晶性が高い樹脂、架橋密度の高いゴムでは、一般に貯蔵弾性率が高くなる傾向があります。
ただし、E′が高ければ常に優れた材料とは限りません。
柔軟なシール材、衝撃吸収材、追従性が求められる接着層では、適度に低い貯蔵弾性率が機能面で有利になることもあります。
損失弾性率が示すエネルギー損失
損失弾性率は記号E″で表され、材料が変形と回復を繰り返す間に、熱などとして散逸するエネルギーの大きさを表します。
粘性成分が強い材料では、加えたエネルギーのすべてが回復に使われず、一部が内部摩擦として失われます。
E″は材料内部の分子鎖の動きやすさ、緩和現象、摩擦による減衰の程度を反映する指標です。
温度を上げたときに損失弾性率が大きく変化する場合、その温度域で分子運動が活発になっている可能性があります。
特にガラス転移温度付近では、分子鎖の局所的な運動が増え、損失弾性率に明瞭なピークが現れることがあります。
二つの弾性率を比較する意義
貯蔵弾性率だけを見ると材料の硬さは把握できますが、振動を吸収する能力や内部発熱の起こりやすさまでは十分にわかりません。
一方で損失弾性率だけでは、材料が実用上の荷重を支えられるかを判断しにくいでしょう。
E′とE″を組み合わせることで、材料の弾性と粘性のバランスを立体的に評価できます。
| 指標 | 記号 | 主に表す性質 | 値が大きい場合の傾向 |
|---|---|---|---|
| 貯蔵弾性率 | E′ | 蓄えられる弾性エネルギー | 硬い、剛性が高い、変形しにくい |
| 損失弾性率 | E″ | 熱として失われるエネルギー | 減衰が大きい、粘性が強い |
| 損失正接 | tanδ | 粘性と弾性の比率 | 振動吸収性が高い傾向 |
貯蔵弾性率は材料の支える力に関わり、損失弾性率は材料のエネルギーを逃がす力に関わります。
用途に合う材料を選ぶには、どちらか一方ではなく両方の温度依存性を確認することが大切です。
複素弾性率の構成
続いては、複素弾性率の意味と構成を確認していきます。
複素弾性率の考え方
粘弾性体に正弦波状のひずみを加えると、発生する応力はひずみと完全には同時に変化しません。
この時間的なずれを位相差として扱い、弾性成分と粘性成分をまとめて表した値が複素弾性率です。
複素弾性率は通常、E*という記号で表記されます。
複素弾性率は次のように表されます。
E* ＝ E′ ＋ iE″
E′は貯蔵弾性率、E″は損失弾性率、iは虚数単位を示します。
この式は難しく見えるかもしれませんが、材料の応答を二つの成分に分けていると考えると理解しやすくなります。
変形を回復させようとする成分がE′であり、変形の過程で熱に変わる成分がE″です。
応力とひずみの位相差
理想的な弾性体では、ひずみを加えた瞬間に応力も変化するため、両者の位相差はありません。
これに対して理想的な粘性体では、応力はひずみ速度に依存し、ひずみとは大きくずれた応答になります。
実際の高分子材料は、その中間に位置する粘弾性体です。
位相差δが小さいほど弾性体に近く、δが大きいほど粘性体に近い挙動を示します。
DMAによる動的粘弾性試験では、この位相差を測定してE′、E″、tanδを算出します。
周波数、温度、ひずみ振幅を変えることで、使用条件に近い材料挙動を評価できる点が大きな特徴です。
複素弾性率の絶対値
複素弾性率の大きさは、複素弾性率の絶対値として表されます。
複素弾性率の絶対値は次の関係です。
|E*| ＝ √｛E′² ＋ E″²｝
弾性成分と粘性成分を合わせた、動的変形に対する全体的な抵抗の目安になります。
ただし、絶対値だけでは弾性成分と粘性成分の内訳が見えません。
材料比較では|E*|を参考にしつつ、E′とE″のグラフも個別に確認することが重要です。
複素弾性率は一つの総合指標ですが、材料設計ではE′、E″、位相差δを分けて読むことで原因を考察しやすくなります。
tanδと位相差の関係
続いては、tanδと位相差の関係を確認していきます。
tanδの定義
tanδは損失正接と呼ばれ、損失弾性率を貯蔵弾性率で割った値です。
tanδは次の式で求めます。
tanδ ＝ E″ ÷ E′
また、位相差δを用いるとtanδ ＝ tan δとして表せます。
つまりtanδは、材料が蓄えるエネルギーに対して、どの程度のエネルギーを散逸するかを示す比率です。
tanδが大きいほど、粘性的な性質と振動減衰の性質が強いと解釈できます。
tanδピークとガラス転移温度
多くの非晶性高分子では、温度上昇に伴ってtanδが大きくなり、ある温度でピークを示します。
このピーク温度は、ガラス転移温度の目安として広く利用されています。
ガラス状態では分子鎖の動きが制限され、材料は硬く脆い傾向があります。
ガラス転移領域に入ると分子鎖の運動性が増え、エネルギー損失が大きくなるため、tanδのピークが観測されます。
ただし、tanδピーク温度は測定周波数や昇温速度によって変わります。
カタログ値や別条件の測定値と比べる際には、試験条件をそろえる必要があります。
tanδの高さと幅
tanδグラフでは、ピーク温度だけでなくピークの高さと幅にも注目します。
ピークが高い場合は、転移領域でのエネルギー損失が大きいことを示します。
ピーク幅が広い場合は、分子量分布、相分離、可塑剤、充填材、架橋状態などの影響により、分子運動の変化が幅広い温度域に分布している可能性があります。
制振材では使用温度域にtanδの高い領域を配置できるかが、性能設計の重要な判断材料になります。
| tanδの傾向 | 材料挙動の目安 | 想定される用途例 |
|---|---|---|
| 小さい | 弾性優位、反発性が高い | ばね部材、タイヤの低発熱部位 |
| 中程度 | 弾性と粘性のバランス | 一般的なゴム部品、シール材 |
| 大きい | 損失が大きく、減衰しやすい | 防振材、制振材、吸音部材 |
動的粘弾性測定の条件
続いては、動的粘弾性測定における条件設定を確認していきます。
測定モードと試験片形状
動的粘弾性測定には、引張、曲げ、せん断、圧縮、ねじりなどのモードがあります。
フィルムや繊維には引張モード、硬い板状試験片には曲げモード、エラストマーにはせん断モードや圧縮モードが選ばれることがあります。
測定モードが変われば、得られる弾性率の名称や応力状態も変化します。
たとえばせん断測定では、貯蔵弾性率ではなく貯蔵せん断弾性率G′、損失せん断弾性率G″として評価する場合があります。
材料間の数値を比較する際は、測定モード、試験片寸法、チャック方法を必ず確認しましょう。
周波数が与える影響
粘弾性材料は、変形を加える速さによって見かけの硬さが変わります。
高い周波数で短時間に変形させると、分子鎖が十分に動けず、硬く見える傾向があります。
反対に低い周波数では、分子鎖が緩和する時間を得るため、柔らかい応答を示しやすくなります。
そのため、振動部品を評価する場合には実際の使用周波数を意識した設定が必要です。
自動車部品、家電製品、建材などでは、想定される振動数帯と測定周波数が大きく離れていないかを検討します。
温度掃引とひずみ振幅
温度掃引試験では、低温から高温まで連続的に温度を変えながらE′、E″、tanδを測定します。
この方法により、ガラス領域、転移領域、ゴム領域、軟化領域の変化を一つのグラフで把握できます。
一方、ひずみ振幅が大きすぎると材料が線形粘弾性領域を外れ、測定値が本来の材料特性を反映しにくくなります。
測定前にはひずみ依存性を確認し、応答が安定する線形領域で条件を設定することが基本です。
DMAの測定値は材料固有の値であると同時に、温度、周波数、振幅、測定モードに影響される値でもあります。
報告書や材料仕様書には、測定条件を数値とともに記録することが欠かせません。
測定結果の読み方
続いては、貯蔵弾性率と損失弾性率の測定結果の読み方を確認していきます。
貯蔵弾性率曲線の変化
温度に対するE′のグラフでは、低温域で高い値を示し、ガラス転移付近で急激に低下するパターンがよく見られます。
この低下開始温度は、材料が硬い状態から柔軟な状態へ移る目安になります。
高温側でもE′を維持できる材料は、耐熱変形性や高温剛性が求められる用途で有利です。
結晶構造、架橋構造、繊維強化、無機フィラーの添加は、E′を高めたり高温域での低下を抑えたりする方法として活用されます。
ただしフィラーを増やしすぎると、成形性、衝撃性、密着性が低下する場合もあります。
損失弾性率曲線のピーク
E″のピークは、材料内で分子運動に伴うエネルギー散逸が活発になる温度域を示します。
tanδピークと同様に転移の把握に役立ちますが、ピーク温度は必ずしも一致しません。
これはE″が損失の絶対量を示すのに対し、tanδはE′との比率を示すためです。
複数のピークや肩状の変化がある場合には、主鎖運動以外の局所緩和、相分離、添加剤の影響などを検討します。
一つのピークだけで材料構造を断定せず、DSC、熱重量測定、赤外分光などの分析結果と照合すると判断の精度が高まります。
用途別の評価視点
防振ゴムでは、対象となる温度域と周波数域で適切なE′を保ちつつ、十分なtanδを持つことが望まれます。
タイヤ材料では、転がり抵抗を抑えるための低発熱性と、濡れた路面でのグリップ性を両立させる設計が求められます。
接着剤では、被着体の動きに追従できる柔軟性と、接着層としての保持力を両方確認する必要があります。
電子材料や封止材では、温度変化により弾性率が大きく変化すると、熱応力や反りの原因になることがあります。
| 用途 | 注目する指標 | 評価の視点 |
|---|---|---|
| 防振材 | E′、tanδ | 剛性と振動吸収性の両立 |
| 接着剤 | E′、E″ | 追従性と接着保持力 |
| 構造用樹脂 | E′、耐熱域 | 使用温度での剛性維持 |
| タイヤ用ゴム | tanδ、温度依存性 | 低発熱性と路面グリップ |
| 電子部品材料 | E′、転移温度 | 熱応力と寸法安定性 |
材料設計における活用
続いては、材料設計における貯蔵弾性率と損失弾性率の活用を確認していきます。
ポリマーの種類と分子構造
ポリマーの主鎖構造、側鎖、分子量、分子量分布は、粘弾性に大きく影響します。
剛直な骨格を持つポリマーはE′が高くなりやすく、柔軟な鎖構造を持つポリマーは低温でも変形しやすい傾向があります。
分子量が増えると分子鎖の絡み合いが増え、緩和挙動が変化することがあります。
共重合によって柔軟な成分と硬い成分を組み合わせれば、転移温度やtanδピークの位置を調整することも可能です。
材料設計では、求める温度域に分子運動の変化を配置するという視点が役立ちます。
架橋剤とフィラーの影響
ゴムの架橋密度を高めると、分子鎖が動きにくくなり、貯蔵弾性率が上昇する傾向があります。
一方で、架橋が過度になると伸びや破断特性が低下し、用途によっては不利になる場合があります。
カーボンブラック、シリカ、ガラス繊維、炭酸カルシウムなどのフィラーも、弾性率や損失特性を変化させます。
フィラーとポリマーの界面相互作用が強いと、補強効果だけでなく、分子鎖の運動制限による粘弾性の変化も現れます。
配合を比較する際には、単純な添加量だけでなく、分散状態や表面処理剤の有無も確認したいところです。
経時変化と耐久性の評価
高温、高湿、紫外線、酸化、繰り返し荷重などは、材料の分子構造を変化させます。
劣化により架橋が進む場合はE′が上昇し、硬化や脆化につながることがあります。
逆に主鎖切断や可塑剤の流出が起これば、弾性率低下やtanδ変化として現れる可能性があります。
初期値だけでなく、耐久試験の前後でE′、E″、tanδを比較すると、劣化の方向性を把握しやすくなります。
動的粘弾性は材料の合否を単独で決める試験ではありません。
引張試験、硬さ試験、圧縮永久ひずみ、熱分析、耐候性試験と組み合わせることで、実使用に近い材料評価へつながります。
まとめ
貯蔵弾性率E′は、材料が変形エネルギーを蓄え、元へ戻ろうとする弾性的な硬さを表す指標です。
損失弾性率E″は、変形中に熱として失われるエネルギーを表し、内部摩擦や減衰特性の評価に役立ちます。
複素弾性率E*はE′とE″を統合した値であり、tanδはE″をE′で割った損失正接です。
tanδが大きい材料は粘性成分が相対的に強く、振動を吸収しやすい傾向があります。
温度掃引におけるE′の低下やtanδのピークは、ガラス転移や分子運動の変化を読み取る手がかりになります。
測定値を活用する際には、温度、周波数、ひずみ振幅、測定モードをそろえ、用途に必要な剛性と減衰性能の両面から評価しましょう。
