材料の強さを比較するときに欠かせない指標が、引張強度です。
図面、材料証明書、カタログにはMPaやN/mm²、kgf/mm²、kNといった単位が並び、意味を正しく理解していないと材料選定や設計計算で迷うことがあります。
とくにMPaとN/mm²は同じ値として扱える一方、kgfやkNは基準となる量が異なるため、単純に数字だけを比べることはできません。
この記事では、引張強度の単位の読み方、換算の考え方、実務での確認ポイントを、計算例と表を交えてわかりやすく解説します。

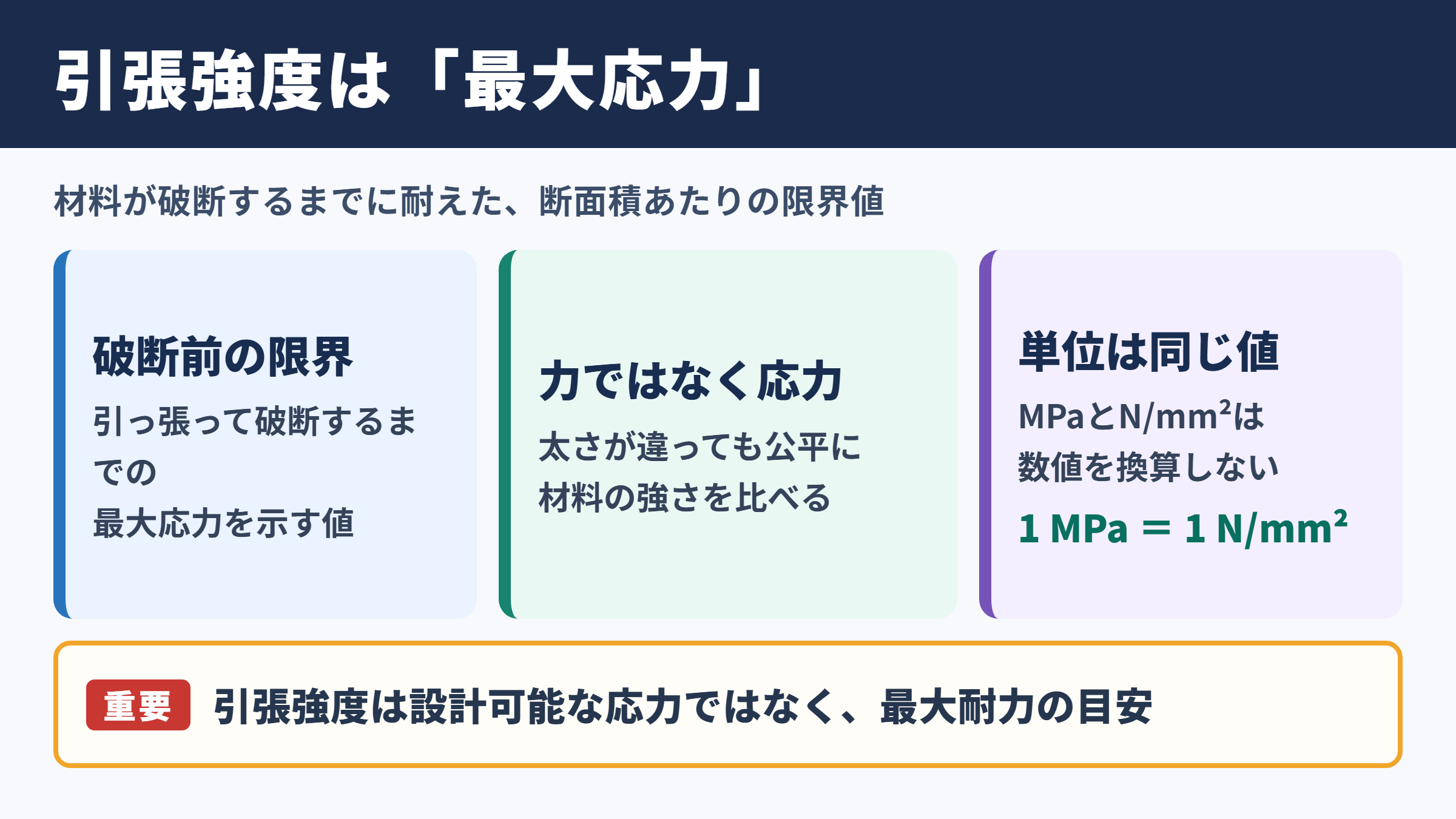

引張強度の単位と基本的な意味
それではまず、引張強度の単位と基本的な意味について解説していきます。
引張強度が示す材料の限界
引張強度とは、材料を両側から引っ張ったときに、破断するまでに耐えられた最大の応力を示す値です。
鋼材、アルミニウム、樹脂、ボルト、ワイヤーなど、引張荷重を受ける部品の性能評価に広く使われています。
ここで重要なのは、引張強度が単なる「力」ではなく、断面積あたりにどれだけの力が加わったかを表す応力だという点です。
同じ1,000Nの力でも、太い棒に加わる場合と細い線に加わる場合では、材料内部に発生する負担が変わります。
そのため、材料そのものの強さを公平に比較するには、力を断面積で割った応力で評価する必要があります。
引張試験では、試験片を一定の速度で引っ張り、荷重と伸びの変化を記録します。
荷重が最大になった時点の応力が引張強度であり、一般に抗張力とも呼ばれます。
引張強度は、材料が破断する直前までに耐えた最大応力です。
設計で使用できる応力そのものではなく、安全率や降伏点も踏まえて判断することが大切です。
MPaとN/mm²の同値関係
引張強度で最も多く見かける単位はMPaです。
MPaはメガパスカルと読み、圧力や応力を表す国際単位系の表記です。
1Paは1m²あたり1Nの力が働く状態を意味します。
MPaはPaの100万倍であり、材料強度のような大きな数値を扱う場面に適しています。
一方で、機械設計の現場ではN/mm²という表記もよく使われます。
1MPaは1N/mm²と完全に同じ値であるため、数値を換算する必要はありません。
たとえば引張強度が400MPaの鋼材は、400N/mm²の鋼材と同じ意味になります。
1MPa ＝ 1N/mm²
400MPa ＝ 400N/mm²
数値は変わらず、表記方法だけが異なります。
単位が違って見えても、MPaとN/mm²の関係を知っていれば、材料表や図面を読み違える心配が減るでしょう。
強度、荷重、応力の違い
引張強度を理解するうえでは、荷重と応力を区別することが欠かせません。
荷重は物体に加わる力そのもので、NまたはkNで表します。
応力は荷重を断面積で割った値であり、MPaまたはN/mm²で表します。
たとえば10kNの荷重に耐える部材であっても、断面積が異なれば発生する応力は変わります。
材料のカタログに記載された引張強度だけを見て、部材が何kNまで耐えるかを判断することはできません。
部材の許容荷重を考える際には、断面積、形状、ねじ部の有効断面積、応力集中、安全率なども確認する必要があります。
MPaは材料の性質、kNは部材に加わる力と考えると、両者の役割を整理しやすくなります。
MPa・N/mm²・kgf・kNの読み方
続いては、MPa・N/mm²・kgf・kNの読み方を確認していきます。
MPaとN/mm²の読み方
MPaはメガパスカルと読みます。
Mはメガを表し、100万倍という意味を持つ接頭語です。
パスカルは圧力や応力の基本単位であり、材料試験、油圧、空気圧、構造解析などで使用されます。
N/mm²はニュートン毎平方ミリメートルと読みます。
現場ではエヌパー平方ミリ、ニュートンパー平方ミリと呼ばれることもあります。
図面や仕様書ではN/mm2と上付き文字なしで記載される場合もありますが、意味はN/mm²と同じです。
強度記号として使われる場合、たとえばSS400の400は規格上の引張強さの範囲を連想させますが、実際の保証値は板厚や規格条件によって異なります。
kgf/mm²の読み方と注意点
kgfはキログラムフォースと読み、重力単位系で使われてきた力の単位です。
kgf/mm²は、キログラム重毎平方ミリメートルと読みます。
かつての図面、古い機械の仕様書、経験則を重視する製造現場では、kgf/mm²が残っていることがあります。
ただし、kgfは質量のkgとは異なり、標準重力による力を基準にした単位です。
1kgfは約9.80665Nに相当します。
そのため、kgf/mm²をMPaに変えるときは、単純に10倍ではなく、正確には9.80665倍で計算します。
概算では10倍として扱われることもありますが、強度計算や検査成績書の照合では正確な換算係数を使うほうが安心です。
1kgf/mm² ＝ 9.80665N/mm²
1kgf/mm² ＝ 9.80665MPa
10kgf/mm²は約98.1MPaです。
kNの読み方と荷重表示
kNはキロニュートンと読みます。
kはキロを意味し、1,000倍を表します。
したがって1kNは1,000Nです。
kNはプレス機の能力、ボルトの締結力、吊り具の耐荷重、引張試験機の容量など、比較的大きな力を示す際に便利です。
たとえば100kNの引張試験機は、最大100,000Nまでの荷重を加えられる試験機を指します。
ここで100kNをそのまま100MPaと考えることはできません。
kNをMPaへ換算するには、力だけでなく、力が作用する断面積が必要になります。
| 単位 | 読み方 | 表すもの | 主な使用場面 |
|---|---|---|---|
| MPa | メガパスカル | 応力、圧力 | 材料証明書、強度計算、解析結果 |
| N/mm² | ニュートン毎平方ミリメートル | 応力 | 機械図面、材料規格、設計資料 |
| kgf/mm² | キログラム重毎平方ミリメートル | 応力 | 旧図面、旧規格、慣用表記 |
| N | ニュートン | 力、荷重 | 小さな荷重、試験データ |
| kN | キロニュートン | 力、荷重 | 設備能力、構造部材、引張試験 |
引張強度の換算方法と計算式
続いては、引張強度の換算方法と計算式を確認していきます。
MPaとkgf/mm²の換算式
MPaからkgf/mm²へ換算する場合は、MPaの値を9.80665で割ります。
反対にkgf/mm²からMPaへ換算する場合は、kgf/mm²の値に9.80665を掛けます。
たとえば490MPaの材料をkgf/mm²で表すと、約49.97kgf/mm²になります。
実務上では約50kgf/mm²として扱われる場面もありますが、規格値や保証値の判定では丸め方に注意が必要です。
MPaからkgf/mm²への換算
kgf/mm² ＝ MPa ÷ 9.80665
490MPa ÷ 9.80665 ＝ 約49.97kgf/mm²
換算結果が境界値付近になるときは、表示桁数を途中で丸めず、最後に必要な桁で処理すると誤差を抑えられます。
kNからMPaを求める計算
kNからMPaを求めるには、荷重をNに直してから断面積mm²で割ります。
基本式は、応力σ ＝ 荷重F ÷ 断面積Aです。
荷重をkN、断面積をmm²で扱う場合は、kNを1,000倍してNに変換します。
たとえば直径10mmの丸棒に20kNの引張荷重が加わるケースを考えてみましょう。
丸棒の断面積は、直径の二乗に円周率を掛けて4で割ることで求められます。
直径10mmなら断面積は約78.54mm²です。
20kNは20,000Nなので、発生応力は約254.6N/mm²、つまり約254.6MPaになります。
kNをMPaへ換算するときは、必ず断面積を確認します。
断面積が不明な状態では、力だけから応力や引張強度を決めることはできません。
断面積による荷重能力の算出
材料の引張強度から、理論上の最大荷重を概算することもできます。
この場合は、最大荷重F ＝ 引張強度σ × 断面積Aという関係を使います。
たとえば引張強度400MPaの材料で、断面積が50mm²なら、破断時の理論荷重は20,000Nです。
これは20kNに相当します。
ただし、この数値をそのまま使用荷重にしてはいけません。
実際の部品には傷、ねじ谷、曲げ、偏心荷重、溶接部、腐食、繰り返し荷重などの影響があります。
設計時は引張強度ではなく、許容応力や耐力、安全率を含めた条件で評価することが重要です。
| 換算内容 | 計算式 | 例 |
|---|---|---|
| MPaからN/mm² | 数値は同じ | 300MPa ＝ 300N/mm² |
| MPaからkgf/mm² | MPa ÷ 9.80665 | 300MPa ＝ 約30.59kgf/mm² |
| kgf/mm²からMPa | kgf/mm² × 9.80665 | 40kgf/mm² ＝ 約392.27MPa |
| kNからN | kN × 1,000 | 15kN ＝ 15,000N |
| 応力の算出 | N ÷ mm² | 15,000N ÷ 50mm² ＝ 300MPa |
材料規格と引張強度の見方
続いては、材料規格と引張強度の見方を確認していきます。
材質表に記載される強度範囲
材料規格では、引張強度が単一の値ではなく、範囲として示されることが多くあります。
これは製造方法、化学成分、熱処理、板厚、寸法などにより、実際の機械的性質が変動するためです。
たとえば同じ鋼種であっても、薄板と厚板では規格上の引張強さや降伏点の条件が異なる場合があります。
材質名だけで強度を決めつけず、該当するJIS規格、寸法区分、供給状態を確認する姿勢が必要です。
ミルシートや検査成績書には、実測値として引張強さ、降伏点または耐力、伸び、絞りなどが記載されます。
規格値は最低保証条件、試験値はそのロットの実測結果という違いを意識すると、書類を読みやすくなります。
降伏点と耐力との違い
引張強度は破断に近い最大応力を示しますが、部品の使用限界を考えるうえでは降伏点や耐力も重要です。
降伏点は、材料が弾性変形から塑性変形へ移る境目の応力です。
この値を超えると、荷重を取り除いても元の形状に戻らない変形が残ることがあります。
明確な降伏点を示さない材料では、0.2パーセント耐力が使われます。
設計上は、破断しないことだけでなく、変形しすぎないことも求められます。
そのため、機械部品、建築部材、ばね、締結部品などでは、引張強度だけで安全性を判断するのは不十分でしょう。
引張強度は最大まで耐えた強さを示します。
実際の使用条件では、降伏点、耐力、疲労強度、使用温度も合わせて確認することが重要です。
ボルト等級と強度区分
ボルトには強度区分が表示されるものがあり、数字からおおよその機械的性質を読み取れます。
代表的な表記として8.8、10.9、12.9などがあります。
たとえば8.8級では、最初の数字に100を掛けた値が呼び引張強さの目安となり、800MPa級を示します。
後ろの数字は、耐力と引張強さの比率に関係します。
ただし、ボルトの実際の使用荷重を考える場合は、軸部の断面積ではなく、ねじ部の有効断面積を使う必要があります。
ねじの谷径部分が最も弱くなりやすいためです。
また、締付けによる軸力、摩擦係数、繰り返し荷重、座面状態も強度に影響します。
引張強度の実務での確認ポイント
続いては、引張強度の実務での確認ポイントを確認していきます。
単位の混在による計算ミス
強度計算で起こりやすいミスの一つが、単位の混在です。
荷重をkNのまま使い、断面積をmm²で割ってしまうと、求めた応力は本来の1,000分の1になります。
反対に、m²とmm²を取り違えると、非常に大きな誤差につながります。
計算を始める前に、荷重はN、断面積はmm²、応力はN/mm²というように、使用単位をそろえる習慣をつけるとよいでしょう。
MPaとN/mm²は同じでも、kNとNは1,000倍違うため、とくに注意が必要です。
表計算ソフトでは、入力セルの単位を列見出しに明記しておくと、複数人での確認もしやすくなります。
安全率を含めた設計判断
引張強度から計算した破断荷重は、あくまで材料試験上の理論的な目安です。
実機では予想外の荷重、加工ばらつき、組立誤差、摩耗、腐食、温度変化などが加わります。
そこで設計では安全率を設定し、破断荷重より十分に低い範囲で使用荷重を決めます。
安全率の大きさは、用途、人体への影響、荷重の変動、点検頻度、法規、業界標準によって変わります。
吊り具や安全装置のように事故の影響が大きい製品では、一般的な機械部品より厳しい基準が必要になるでしょう。
材料の数値だけではなく、製品全体の使用環境を含めて評価することが、適切な強度設計につながります。
試験成績書と図面の照合
材料を受け入れる際には、発注仕様、図面、ミルシート、検査成績書の単位と数値を照合します。
図面に490MPa以上と記載されているのに、成績書が50kgf/mm²と表示されている場合でも、換算すれば約490MPaであることを確認できます。
一方で、引張強度だけが条件を満たしていても、耐力や伸び、硬さ、化学成分が要求に合わないことがあります。
材料置換を行う場合も、強度の数値だけで可否を決めるのは危険です。
溶接性、切削性、耐食性、熱処理性、疲労特性まで含めて確認する必要があります。
単位換算は判断の入口であり、材料承認そのものではないという点を押さえておきましょう。
引張強度の単位のまとめ
引張強度は、材料が引っ張られたときに破断まで耐えられる最大応力を示す指標です。
MPaとN/mm²は同じ値であり、たとえば500MPaは500N/mm²として読めます。
kgf/mm²は旧来の表記として残っており、1kgf/mm²は約9.80665MPaです。
kNは応力ではなく力を表す単位なので、MPaへ換算するには断面積が必要になります。
引張強度から部材の荷重能力を考えるときは、断面積だけでなく、ねじ部、有効断面積、応力集中、安全率、使用環境も確認しましょう。
単位の意味を正しくそろえ、強度、荷重、断面積の関係を整理することが、材料選定と安全な設計の基本になります。
