金属や樹脂、ガラスなどの材料は、温度が変わると寸法や体積も変化します。
この変化を設計や製造で正しく扱うために重要なのが、熱膨張係数と線膨張係数です。
似た言葉のため混同されがちですが、対象とする変化の方向や計算方法には明確な違いがあります。
部品のすき間、はめあい、基板の反り、配管の伸びといったトラブルを防ぐには、線方向の変化と体積方向の変化を分けて考えることが欠かせません。
この記事では、熱膨張係数と線膨張係数の意味、体積膨張との関係、実務で確認したい注意点まで順番に解説します。

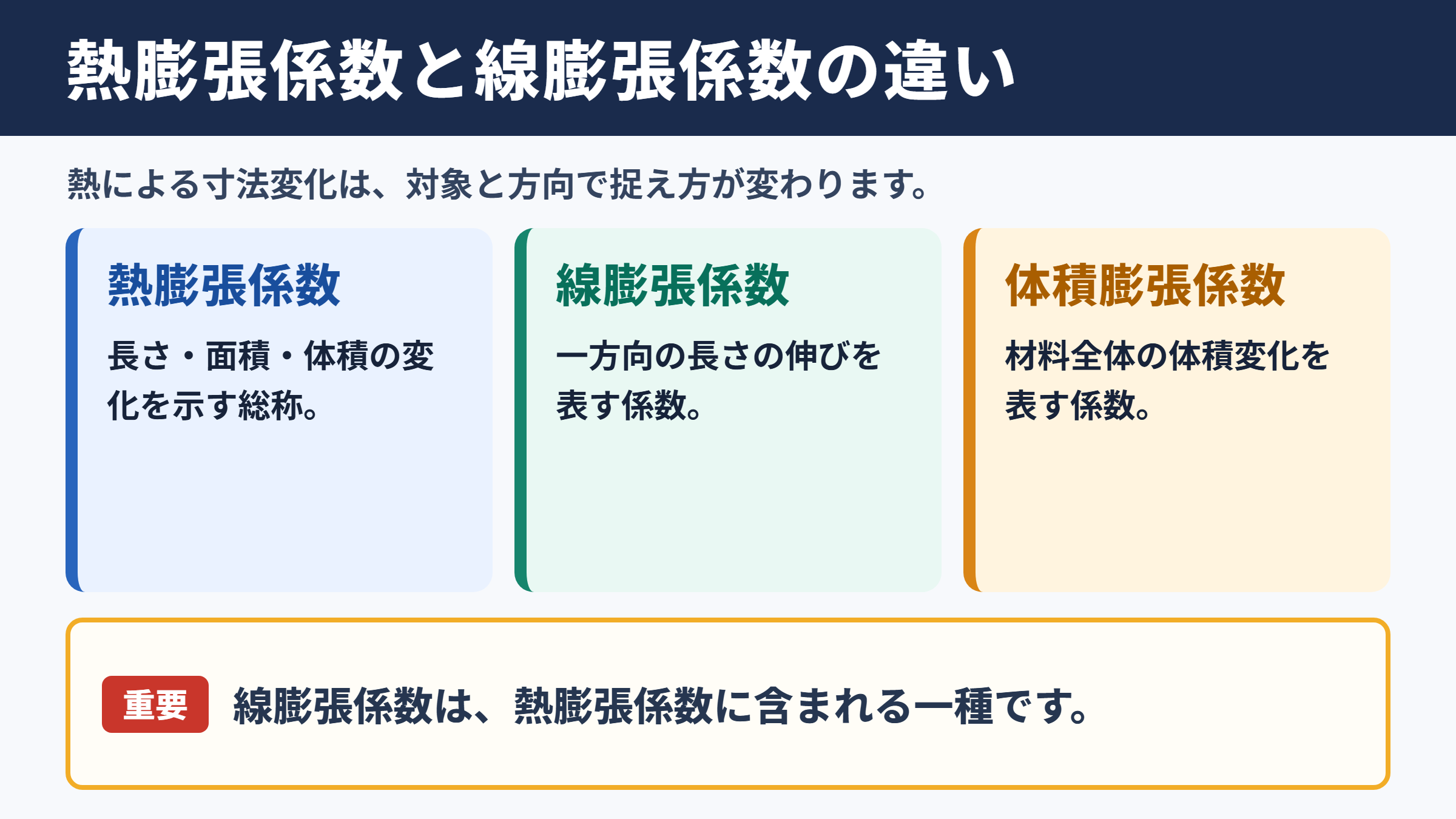

熱膨張係数と線膨張係数の違い
それではまず、熱膨張係数と線膨張係数の違いについて解説していきます。
熱膨張係数が示す材料の温度変化
熱膨張係数とは、温度が変化したときに材料の長さ、面積、体積がどの程度変わるかを表す係数の総称です。
つまり、熱による寸法変化を数値で扱うための考え方全体を指します。
材料の膨張は、原子や分子の熱運動が大きくなることで起こります。
温度が上がれば粒子間の平均的な距離が広がり、材料はわずかに大きくなります。
反対に温度が下がると収縮するため、精密部品では温度環境によって測定値が変わることもあるでしょう。
熱膨張係数は材料の温度依存性を表す広い概念であり、線膨張係数や体膨張係数はその中に含まれます。
線膨張係数が示す一方向の伸び
線膨張係数は、棒、線材、長尺の配管、板材の一辺のように、一方向の長さの変化を表す係数です。
単位は一般に毎ケルビン、または毎度と表され、温度差が同じであれば摂氏温度とケルビンで数値上の差はありません。
たとえば長さが1メートルの材料に対し、線膨張係数が大きいほど、温度上昇時の伸びも大きくなります。
機械設計では、軸、レール、金型、ボルト、電線などの長さ変化を見積もる場面で使われます。
異なる材料を固定する構造では、温度変化による伸びの差が応力となるため、線膨張係数の差そのものが設計上の重要項目になります。
体積膨張係数が示す全体の増加
体積膨張係数は、温度変化によって材料全体の体積がどれだけ変化するかを表す係数です。
液体や気体では長さを基準に扱いにくいため、体積膨張係数が特に重要になります。
固体でも容器、タンク、鋳物、封止材などでは、体積変化が問題になることがあります。
ただし、均質で等方的な固体であれば、体積の変化は縦、横、高さの各方向の変化が重なって生じます。
このため、線膨張係数と体積膨張係数には一定の近似関係があります。
熱膨張係数は温度による寸法変化を表す総称です。
線膨張係数は長さの変化、体積膨張係数は体積の変化を扱うため、用途に応じて使い分ける必要があります。
線膨張係数の計算式と単位
続いては、線膨張係数の計算式と単位を確認していきます。
基本となる長さ変化の式
線膨張による長さの変化は、初期の長さ、線膨張係数、温度差を掛け合わせて求めます。
長さの変化量 ΔL ＝ 線膨張係数 α × 初期長さ L₀ × 温度差 ΔT
変化後の長さ L ＝ 初期長さ L₀ ＋ 長さの変化量 ΔL
ここでいう温度差は、基準温度から何度変化したかを示す値です。
室温で加工した部品が高温環境に置かれる場合は、使用温度と加工時または測定時の温度との差を用います。
実務では、設計図面の基準温度が20度で定められていることも多く、測定時の温度補正に注意が必要です。
単位と数値の読み方
線膨張係数の単位は、毎ケルビンと表記されることが一般的です。
たとえば 12 × 10のマイナス6乗毎ケルビンという値は、長さ1メートルの材料が1度上昇したときに、およそ12マイクロメートル伸びることを意味します。
数字が小さく見えても、長い部材や大きな温度差では無視できない伸びになります。
長さ100メートルの配管であれば、わずかな係数の違いがミリメートル単位、場合によってはセンチメートル単位の変位につながるでしょう。
長尺部材ほど熱膨張の影響が累積する点が重要です。
計算例による寸法変化の把握
線膨張係数が12 × 10のマイナス6乗毎ケルビンの鋼材を考えます。
初期長さが2メートルで、温度が20度から70度へ上昇した場合、温度差は50度です。
ΔL ＝ 12 × 10のマイナス6乗 × 2 × 50
ΔL ＝ 0.0012メートル
したがって、長さの変化は約1.2ミリメートルです。
高精度な位置決め機構では、1ミリメートル未満の変化でも精度不良の原因になります。
逆に建築や配管のように大きな構造物では、伸縮継手や逃げ部を設けて変形を吸収する設計が必要です。
体積膨張との関係
続いては、線膨張と体積膨張の関係を確認していきます。
等方性材料における三倍の近似
均一で、どの方向にも同じ性質を持つ等方性材料では、体積膨張係数は線膨張係数のおよそ3倍として扱えます。
体積膨張係数 β ≒ 3α
β は体積膨張係数、α は線膨張係数を表します。
これは材料が縦、横、高さの三方向に同程度ずつ伸びると考えられるためです。
厳密には温度変化が大きい場合や材料特性が複雑な場合に補正が必要ですが、一般的な設計計算では有用な近似です。
固体の体積膨張は三方向の線膨張の積み重ねとして理解すると、両者の関係をつかみやすくなります。
体積変化の計算方法
体積膨張による変化量は、初期体積、体積膨張係数、温度差を掛け合わせて求めます。
計算の構造は線膨張と似ていますが、対象が長さではなく体積になる点が違います。
液体の保管容器や燃料タンクでは、内容物と容器の両方が膨張します。
そのため、液体だけの膨張量を見るのではなく、容器側の体積変化も含めて余裕容量を検討する必要があります。
密閉空間では温度上昇が内圧上昇につながる場合もあり、安全設計との関係も見逃せません。
異方性材料で注意したい方向差
すべての材料が三倍の関係に当てはまるわけではありません。
繊維強化樹脂、木材、圧延材、結晶材料、複合材料などは、方向によって膨張のしやすさが異なる場合があります。
たとえば炭素繊維強化プラスチックでは、繊維方向と繊維に直交する方向で線膨張係数が大きく異なることがあります。
このような材料を使う場合、単一の係数で計算すると反りやねじれを見落とすおそれがあります。
材料データは方向別の値まで確認することが、複合材設計では特に大切です。
体積膨張係数を線膨張係数の3倍とみなせるのは、主に等方性材料で温度変化が大きすぎない場合です。
繊維強化材や方向性を持つ材料では、各方向のデータに基づいて検討しましょう。
材料別の線膨張係数の目安
続いては、代表的な材料別の線膨張係数の目安を確認していきます。
金属材料の特徴
金属は種類によって線膨張係数が異なり、鉄鋼、アルミニウム、銅、ステンレス鋼などで設計時の扱いも変わります。
アルミニウムは一般的な鋼材より大きく伸びやすく、軽量化を目的に採用する際は温度変化への配慮も必要です。
一方で、インバーのように熱膨張を小さく抑えた合金は、精密計測機器や基準器に使われます。
ステンレス鋼は耐食性に優れますが、鋼種ごとに係数が異なるため、単にステンレスとまとめて判断するのは避けたいところです。
樹脂とガラスの特徴
多くの樹脂は金属より線膨張係数が大きく、温度による寸法変化が目立ちやすい材料です。
樹脂部品を金属ねじで強く固定すると、温度サイクルによる応力で割れや変形が生じる場合があります。
ガラスは種類によって差があり、耐熱ガラスは一般的なガラスより熱膨張が小さい傾向です。
急加熱や急冷への強さは、熱膨張係数だけで決まるものではありませんが、重要な判断材料の一つになります。
代表材料の比較表
| 材料 | 線膨張係数の目安 | 特徴 |
|---|---|---|
| 炭素鋼 | 約11から13 × 10のマイナス6乗毎ケルビン | 機械部品や構造材で広く使用 |
| ステンレス鋼 | 約10から18 × 10のマイナス6乗毎ケルビン | 鋼種により差が大きい材料 |
| アルミニウム | 約23 × 10のマイナス6乗毎ケルビン | 鋼材より伸びやすい軽量金属 |
| 銅 | 約17 × 10のマイナス6乗毎ケルビン | 配線や熱伝導部材に利用 |
| ソーダ石灰ガラス | 約8から9 × 10のマイナス6乗毎ケルビン | 一般的な板ガラスなど |
| ホウケイ酸ガラス | 約3から4 × 10のマイナス6乗毎ケルビン | 耐熱性が求められる用途 |
| 一般的な樹脂 | 約30から150 × 10のマイナス6乗毎ケルビン | 種類や充填材で大きく変化 |
表の数値は代表的な目安であり、温度域、成分、熱処理、充填材の有無によって変動します。
正確な設計では、材料メーカーのデータシートや規格値を確認してください。
材料名だけで係数を決めつけず、使用条件に合うデータを選ぶことが重要です。
設計と測定における注意点
続いては、熱膨張を設計と測定へ反映する際の注意点を確認していきます。
異材接合部に生じる熱応力
線膨張係数が異なる材料を接着、溶接、ねじ締結、はめあいで一体化すると、温度変化で互いの伸び量に差が出ます。
自由に動けない状態では、この差が内部応力として蓄積されます。
電子基板と部品、金属と樹脂、ガラスと金属の接合部では、繰り返し温度変化による疲労が問題になることがあります。
対策としては、係数が近い材料を選ぶ、柔軟な接着剤を使う、逃げ構造を設けるといった方法があります。
固定箇所を必要最小限にするだけでも、変形を吸収しやすくなるでしょう。
寸法公差と温度条件
精密部品の寸法公差を考える際は、加工誤差だけでなく温度による変化も含める必要があります。
たとえば室温で合格した寸法でも、高温環境では公差を超える可能性があります。
測定室の温度管理が行われる理由は、測定器と被測定物の両方が熱膨張するためです。
測定器だけを恒温にしても、部品温度が異なれば正しい比較はできません。
ノギス、マイクロメーター、三次元測定機を使う場合も、ワークを環境温度になじませてから測る配慮が求められます。
温度サイクル試験の活用
製品が実際に使用される温度範囲を想定し、加熱と冷却を繰り返す温度サイクル試験を行うことがあります。
この試験では、反り、割れ、接着剥がれ、接触不良、寸法変化などを確認します。
一度の高温試験だけでは見つからない不具合も、繰り返し応力によって現れる場合があります。
使用環境が屋外、自動車周辺、工場設備、冷熱機器などの場合は、温度変動の幅と回数を具体的に想定することが大切です。
熱膨張の設計では、係数の値だけでなく、部材長さ、温度差、拘束条件、接合方法をまとめて評価します。
特に異材接合部は、繰り返し温度変化による熱応力を見込んでおきましょう。
熱膨張係数を確認する方法
続いては、熱膨張係数を確認する方法を解説していきます。
材料データシートの確認
最初に確認したい資料は、材料メーカーが公開する技術データシートです。
線膨張係数は代表値として示されるだけでなく、測定温度範囲とともに掲載されることがあります。
温度によって係数が変化する材料もあるため、常温の値だけで判断しないことが大切です。
樹脂ではグレードやガラス繊維などの充填材によって値が大きく変わるため、採用予定の製品名まで一致させて確認しましょう。
規格と試験方法の把握
熱膨張係数の測定には、熱機械分析、膨張計測、示差走査熱量測定など、材料や目的に応じた方法があります。
試験片の形状、昇温速度、測定方向、湿度条件が異なると、得られる数値も変わる場合があります。
データを比較するときは、数値だけでなく試験条件まで見る習慣が重要です。
同じ材料名でも試験温度範囲が違えば、比較結果が変わる可能性があります。
実機評価との組み合わせ
材料データによる机上計算は有効ですが、実際の製品は複数の部材や締結条件が組み合わさります。
そのため、試作段階では寸法測定、熱画像、反り量の確認、繰り返し試験などを組み合わせると安心です。
特に接着剤、コーティング、封止材を使う製品では、材料単体の値だけでは挙動を予測しきれないことがあります。
計算結果と実測値の差を確認し、必要に応じて設計余裕を見直す流れが実用的です。
まとめ
熱膨張係数は、温度変化による材料の寸法変化を表す広い概念です。
そのうち線膨張係数は一方向の長さ変化を扱い、体積膨張係数は全体の体積変化を扱います。
等方性の固体では、体積膨張係数を線膨張係数のおよそ3倍として考えられます。
ただし、複合材料や方向性を持つ材料では単純な近似が使えない場合もあります。
部材の長さ、温度差、固定条件、材料の組み合わせまで含めて検討することが、熱膨張トラブルを防ぐ基本です。
設計、加工、測定、品質管理の各段階で温度条件を意識し、用途に合った材料データと実測評価を活用してください。
