動摩擦係数の単位は？無次元となる理由と値の見方を解説！（一覧）
物体を床の上で引くとき、押す力がどの程度必要になるかは、接触する材料や表面の状態によって変わります。
この滑りにくさを数値で表す代表的な指標が動摩擦係数です。
単位がないと聞くと分かりにくく感じるかもしれませんが、力どうしの比であることを押さえれば、計算方法や表の読み方も整理できます。
本記事では、動摩擦係数が無次元となる理由、代表的な値、設計や実験で確認したいポイントを順に説明します。

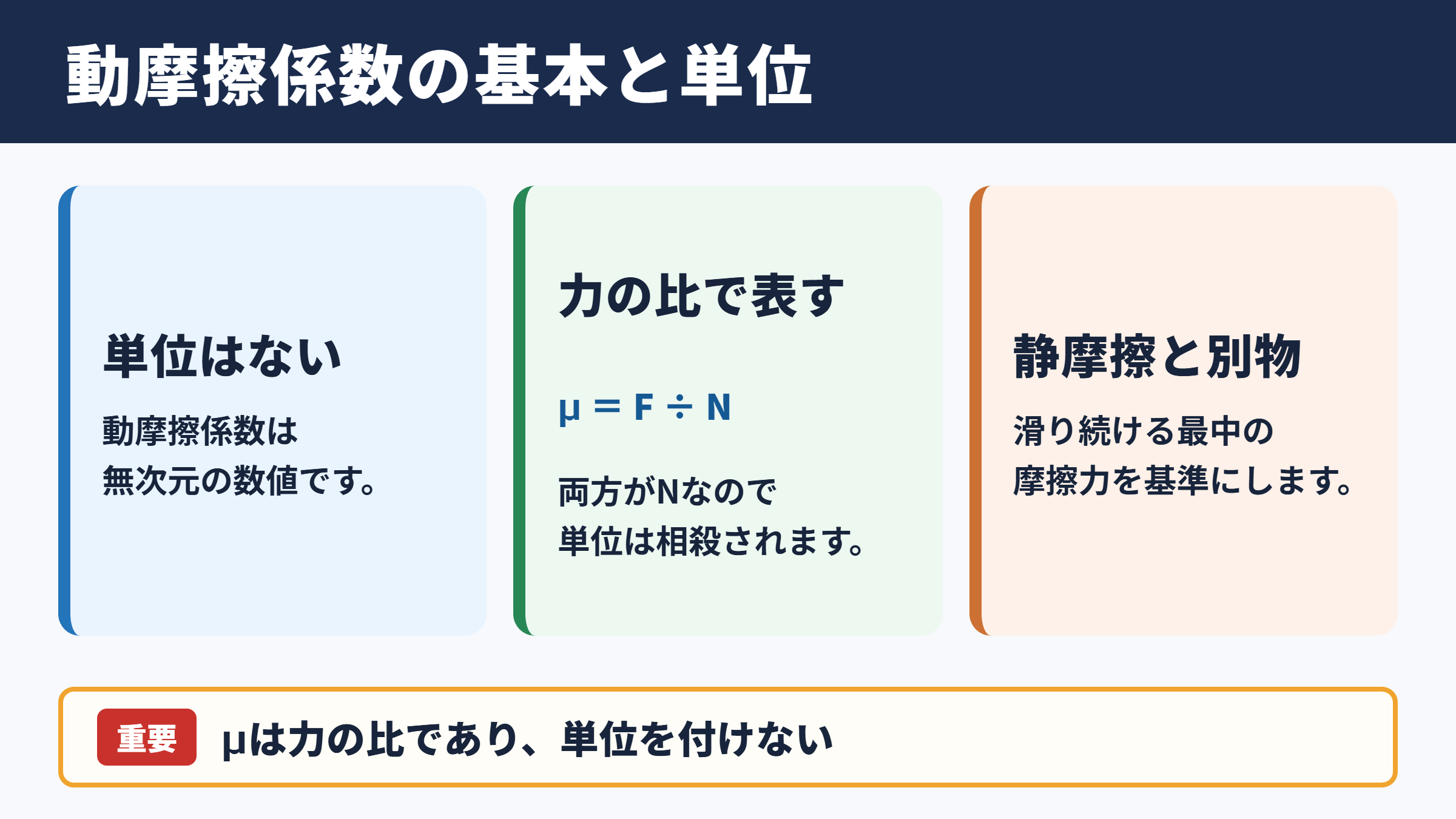

動摩擦係数の単位と基本的な考え方
それではまず、動摩擦係数の単位と基本的な考え方について解説していきます。
動摩擦係数は単位を持たない数値
動摩擦係数は、単位を持たない無次元の数値です。
記号では一般にμで表され、動摩擦係数はμk、またはμと記されることがあります。
これは、物体が滑っている間に働く動摩擦力を、接触面から受ける垂直抗力で割った値だからです。
動摩擦係数 μ ＝ 動摩擦力 F ÷ 垂直抗力 N
力の単位はどちらもニュートンであり、割り算をすると単位が相殺されます。
たとえば動摩擦力が20ニュートン、垂直抗力が100ニュートンなら、動摩擦係数は0.2となります。
0.2の後ろにニュートンやキログラムを付けない点が、ほかの物理量との大きな違いです。
力の比で表される無次元量
動摩擦係数が無次元になる理由は、分子と分母がどちらも力だからです。
摩擦力は面どうしが滑るのを妨げる方向に働き、垂直抗力は面が物体を押し返す方向に働きます。
両方ともニュートンで測定できるため、比を取ると数値だけが残ります。
摩擦係数は力そのものではなく、接触条件による抵抗の割合を示す指標と理解するとよいでしょう。
同じ材料でも、荷重、表面粗さ、潤滑剤、温度、湿度が変われば値は変動します。
したがって、単一の代表値だけで判断せず、測定条件まで確認する姿勢が重要です。
静摩擦係数との違い
摩擦係数には、静止している物体に関係する静摩擦係数と、動いている物体に関係する動摩擦係数があります。
静摩擦係数は滑り始める直前の最大摩擦力を基準にし、動摩擦係数は滑り続けている最中の摩擦力を基準にします。
多くの組み合わせでは、滑り始めるまでに必要な力のほうが大きくなります。
静摩擦係数と動摩擦係数は同じ意味ではありません。
動き出しの検討には静摩擦係数、一定速度で滑らせる検討には動摩擦係数を用いる必要があります。
資料に摩擦係数とだけ書かれている場合、静摩擦係数と動摩擦係数のどちらなのかを必ず確認しましょう。
動摩擦係数から分かる摩擦力の計算
続いては、動摩擦係数から分かる摩擦力の計算を確認していきます。
水平面における基本式
水平な床に置かれた物体を一定の速さで引く場合、動摩擦力は動摩擦係数と垂直抗力の積で求められます。
動摩擦力 F ＝ 動摩擦係数 μ × 垂直抗力 N
水平面で上下方向にほかの力がなければ、垂直抗力は物体の重さ mg と同じです。
質量10キログラムの物体では、重力加速度を9.8とすると垂直抗力は約98ニュートンです。
動摩擦係数が0.3なら、動摩擦力は約29.4ニュートンとなります。
一定速度で引くためには、理想化した条件ではこの摩擦力と同程度の水平力が必要です。
傾斜面における垂直抗力
斜面では、物体の重さすべてが面を押す力になるわけではありません。
斜面に垂直な成分だけが垂直抗力となるため、角度を考慮する必要があります。
傾斜角をθとすると、垂直抗力 N ＝ mg cosθ
動摩擦力 F ＝ μmg cosθ
傾斜が急になるほどcosθは小さくなり、面に押し付けられる力と動摩擦力は小さくなります。
一方で、斜面方向へ物体を引っ張る重力成分は大きくなります。
斜面を滑り落ちるかどうかを考える際は、摩擦力だけでなく重力の斜面方向成分との比較が欠かせません。
一定速度と加速時の扱い
一定速度で移動しているときは、進行方向の合力がゼロです。
そのため、引く力と動摩擦力はつり合います。
しかし、物体を加速させる場合は、摩擦力に加えて加速に必要な力も加味しなければなりません。
運動方程式では、引く力から動摩擦力を引いた値が、質量と加速度の積に等しくなります。
動摩擦係数だけで必要な駆動力がすべて決まるわけではない点に注意しましょう。
搬送装置やスライド機構では、加速、停止、荷重変動も含めて余裕のある設計が求められます。
材料別に見る動摩擦係数の目安
続いては、材料別に見る動摩擦係数の目安を確認していきます。
代表的な組み合わせの一覧
動摩擦係数は材料の名称だけでは一意に決まりませんが、概略をつかむための目安はあります。
以下の数値は一般的な参考範囲であり、製品選定や安全設計では実際の条件に近い試験値を優先してください。
| 接触する材料 | 表面状態 | 動摩擦係数の目安 | 特徴 |
|---|---|---|---|
| 鋼と鋼 | 乾燥した表面 | 0.4から0.8程度 | 表面酸化や粗さの影響を受けやすい組み合わせ |
| 鋼と鋼 | 潤滑あり | 0.05から0.2程度 | 油膜の状態によって大きく変化 |
| 木材と木材 | 乾燥した表面 | 0.2から0.5程度 | 木目、含水率、仕上げで差が出る |
| ゴムと乾いたコンクリート | 乾燥した表面 | 0.6から1.0程度 | タイヤや靴底に近い高摩擦の例 |
| ゴムと濡れた路面 | 水分あり | 0.3から0.6程度 | 水膜により摩擦が低下しやすい |
| ポリエチレンと鋼 | 乾燥した表面 | 0.1から0.3程度 | 摺動部材として利用されることが多い |
| PTFEと鋼 | 乾燥した表面 | 0.04から0.15程度 | 低摩擦材料として知られる組み合わせ |
表の値は、あくまで比較の入口です。
同じ鋼と鋼でも、研磨面か粗い面か、油があるかで数倍の差が生じることがあります。
低摩擦材料の特徴
PTFEやポリエチレン、超高分子量ポリエチレンなどは、比較的低い摩擦係数を活用する樹脂材料です。
部品どうしを滑らせるガイド、ライナー、搬送レールでは、摩擦抵抗の低減を目的に採用されます。
ただし、低摩擦であることだけを選定理由にすると、摩耗、荷重、温度、薬品への耐性で問題が起こる場合があります。
たとえば樹脂は金属よりも熱膨張が大きく、長い部材では温度変化による寸法変動を無視できません。
摩擦係数とあわせて、圧縮強度、耐摩耗性、吸水性も確認したいところです。
高摩擦材料の特徴
ゴムや摩擦材は、滑りにくさが求められる用途で活躍します。
ベルト、ブレーキ、クラッチ、滑り止めシートなどでは、十分な摩擦力を得ることが重要です。
ただし、ゴム系材料の摩擦係数は速度や温度の影響を特に受けやすい傾向があります。
表面に水、油、粉じんが付着すれば、期待した性能が出ないこともあるでしょう。
高摩擦が必要な用途では、乾燥時の値だけでは安全性を判断できません。
濡れ、摩耗、汚れ、経年変化を含めた低い側の摩擦係数で検討することが大切です。
動摩擦係数を変化させる条件
続いては、動摩擦係数を変化させる条件を確認していきます。
表面粗さと接触状態
表面粗さは摩擦係数に影響する重要な要素です。
粗い面ほど必ず摩擦が大きいとは限りませんが、微細な凹凸のかみ合い方や実際に接触している面積が変わります。
金属表面では、研磨状態、酸化皮膜、加工目、傷などが摩擦挙動を左右します。
図面上の材料名が同じでも、表面仕上げが異なれば摩擦特性も別物と考えるほうが実務的です。
繰り返し摺動する部品では、初期の表面状態だけでなく、なじみ後の変化も評価対象になります。
潤滑剤と水分の影響
油やグリースなどの潤滑剤は、面どうしの直接接触を減らして摩擦を下げます。
一方で、油膜の厚さが不十分な場合や、荷重が大きい場合には、部分的な接触が残ることがあります。
このため、潤滑条件によって摩擦係数は一定になりません。
水分も重要な要因です。
金属のように水で滑りやすくなる材料がある一方、特定のゴムでは水分による粘着の変化が複雑に現れる場合もあります。
乾燥条件の試験結果を湿潤環境へそのまま流用しないことが基本です。
荷重と滑り速度の影響
クーロン摩擦の単純なモデルでは、摩擦力は垂直抗力に比例し、摩擦係数は荷重や面積によらないと扱います。
これは計算の基本として有用ですが、実際の材料では完全には成り立ちません。
樹脂、ゴム、繊維、粘着性のある材料では、荷重や速度によって摩擦係数が変化しやすいでしょう。
高速で摺動すると発熱し、材料が軟化したり潤滑状態が変わったりすることもあります。
低速で発生するスティックスリップは、位置決め装置の動きを不安定にする代表例です。
設計値を決める際は、実際の荷重範囲と速度範囲でのデータを確認してください。
動摩擦係数の測定方法とデータの見方
続いては、動摩擦係数の測定方法とデータの見方を確認していきます。
引張試験による測定
比較的分かりやすい方法は、試験片を水平面上で一定速度に保って引っ張る測定です。
荷重を加えた試験片にロードセルなどを接続し、安定して滑っている間の引張力を記録します。
その引張力を垂直抗力で割れば、動摩擦係数を算出できます。
測定開始直後には静摩擦による大きなピークが出るため、動摩擦係数としては滑りが安定した区間を使います。
最大値と安定時の平均値を混同しないことが、測定結果を読むうえでのポイントです。
試験条件に含める項目
測定データを比較するときは、摩擦係数の数値だけでなく、試験条件を確認する必要があります。
| 確認項目 | 確認する理由 |
|---|---|
| 相手材の材質 | 同じ試験片でも相手材によって摩擦挙動が変わるため |
| 表面粗さ | 研磨、梨地、加工目などで接触状態が変わるため |
| 面圧または荷重 | 樹脂やゴムでは値に影響しやすいため |
| 滑り速度 | 発熱や粘弾性の影響を受けるため |
| 温度と湿度 | 材料特性や水分状態が変化するため |
| 潤滑状態 | 乾燥、油、グリース、水分で大きく差が出るため |
| 測定方向 | 繊維や加工目など、方向性を持つ材料があるため |
これらの情報がない数値は、参考にはなっても設計値として使いにくいものです。
カタログ値を確認する場合も、脚注や試験方法の欄まで目を通しましょう。
設計値への反映
機械設計では、平均的な摩擦係数をそのまま採用すると、ばらつきに対応できない可能性があります。
駆動力を見積もる用途では、摩擦係数が高くなる条件を想定して余裕を見ます。
反対に、滑りを防ぐ用途では、摩擦係数が低下する条件を基準に安全率を考えます。
摩擦係数の選定では、目的に応じて不利な側の値を使うことが基本です。
動かす設計では大きい摩擦係数、滑らせたくない設計では小さい摩擦係数を重視します。
平均値よりも変動幅に注目することが、実際のトラブルを減らす近道になります。
動摩擦係数の単位と値の見方のまとめ
動摩擦係数は、動摩擦力を垂直抗力で割った値であり、ニュートンどうしの単位が相殺されるため無次元です。
数値が大きいほど、同じ垂直抗力に対して大きな摩擦力が発生します。
一方で、材料名だけから正確な動摩擦係数を決めることはできません。
表面粗さ、潤滑剤、水分、荷重、速度、温度などによって、実際の値は大きく変化します。
静摩擦係数と動摩擦係数も用途が異なるため、動き始めと滑走中のどちらを検討するのかを明確にしましょう。
単位がない数値だからこそ、測定条件とセットで読むことが大切です。
カタログ値や一覧表は目安として活用し、重要な設計や安全性に関わる箇所では、実使用条件に近い試験データで確認してください。
