RLC直列回路は、抵抗器、コイル、コンデンサを直列につないだ交流回路です。
直流回路では抵抗だけを考えればよい場面でも、交流では周波数によってコイルとコンデンサの影響が変わるため、インピーダンス、位相角、共振周波数をまとめて扱う必要があります。
この記事では、RLC直列回路のインピーダンスの計算式を中心に、リアクタンスの求め方、ベクトルによる考え方、共振条件、実際の計算例までをわかりやすく整理します。
抵抗値と周波数、コイルのインダクタンス、コンデンサの静電容量が分かれば、RLC直列回路の基本計算は進められます。

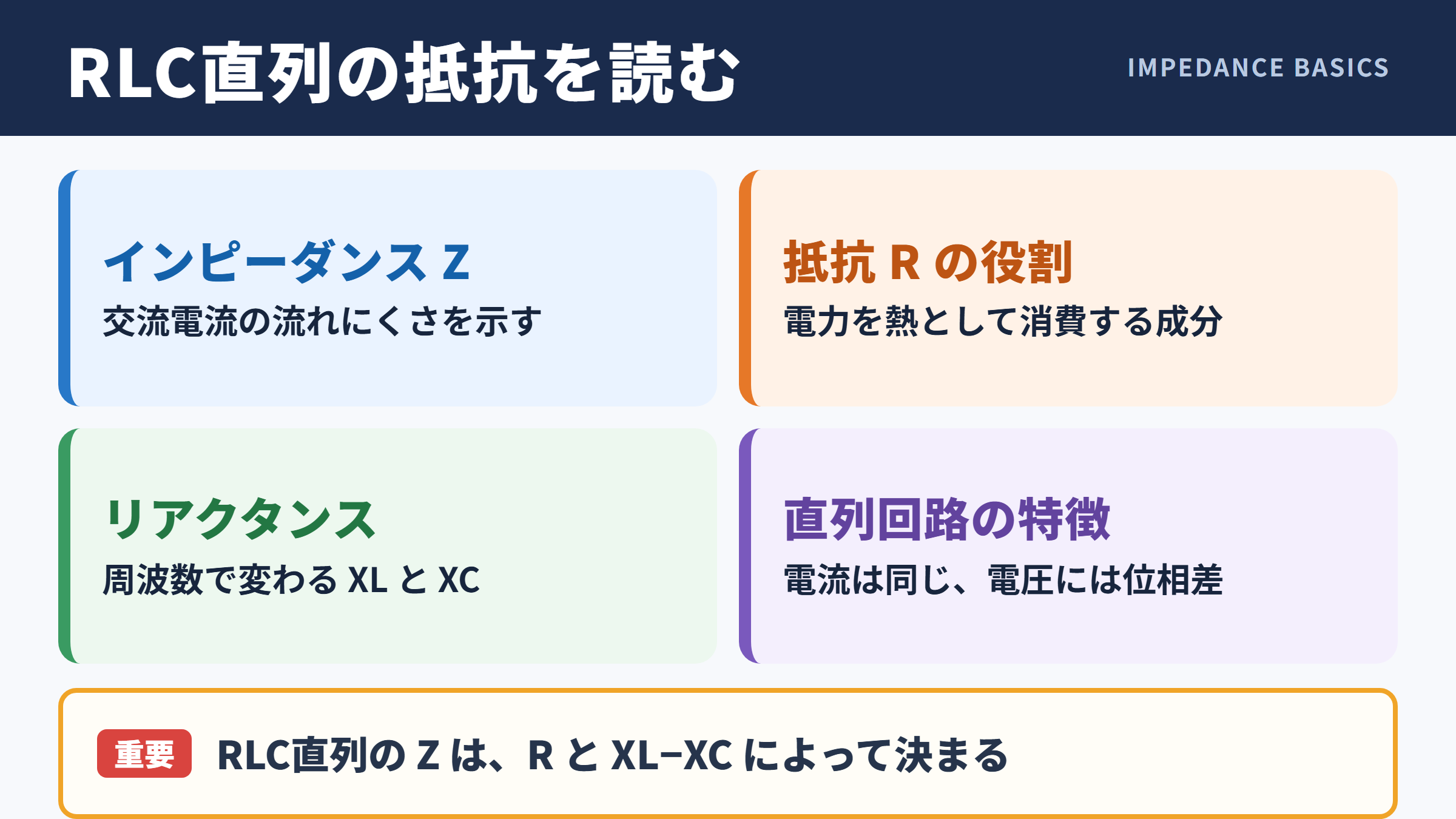

RLC直列回路のインピーダンスの基本
それではまずRLC直列回路のインピーダンスの基本について解説していきます。
インピーダンスが表す交流回路の抵抗
インピーダンスとは、交流電流の流れにくさを表す量です。
単位は抵抗と同じオームであり、記号にはZを用います。
ただし、抵抗Rだけで決まる直流回路と異なり、交流回路ではコイルとコンデンサが生むリアクタンスも含めて考えます。
コイルは電流の変化を妨げる性質を持ち、コンデンサは電圧の変化に関係して電流を通します。
このため、同じ部品を使用していても周波数が変わればインピーダンスも変化します。
RLC直列回路では、抵抗成分とリアクタンス成分を単純な足し算だけで扱わない点が重要です。
抵抗とリアクタンスの役割
抵抗Rは、電気エネルギーを熱として消費する成分です。
抵抗による電圧と電流の位相は一致します。
一方でコイルの誘導リアクタンスXLと、コンデンサの容量リアクタンスXCは、電力を一時的に蓄えたり戻したりする成分です。
コイルでは電流が電圧より遅れ、コンデンサでは電流が電圧より進みます。
RLC直列回路ではXLとXCの差が回路全体のリアクタンスとなり、その値が位相角とインピーダンスの大きさを左右します。
直列接続における電流と電圧
直列回路では、抵抗、コイル、コンデンサのすべてに同じ電流が流れます。
その代わり、各素子にかかる電圧は同じとは限りません。
抵抗の電圧、コイルの電圧、コンデンサの電圧には位相差があるため、回路全体の電圧は算術的に加算できない場合があります。
電圧ベクトルを用いると、各電圧の関係を視覚的に理解しやすくなります。
RLC直列回路の結論として、インピーダンスは抵抗Rと、誘導リアクタンスXLから容量リアクタンスXCを引いた値によって決まります。
リアクタンスと計算式の構成
続いてはリアクタンスと計算式の構成を確認していきます。
誘導リアクタンスの計算
コイルの交流に対する抵抗成分は、誘導リアクタンスと呼ばれます。
誘導リアクタンスXLは、周波数fとインダクタンスLから求められます。
XL ＝ 2πfL
XLは誘導リアクタンス、fは周波数、Lはインダクタンスです。
周波数が高くなるほど、またインダクタンスが大きいほどXLは大きくなります。
高周波ではコイルが電流を通しにくくなる理由は、この誘導リアクタンスの増加にあります。
コイルのリアクタンスは周波数に比例して増えることを押さえておきましょう。
容量リアクタンスの計算
コンデンサの交流に対する抵抗成分は、容量リアクタンスです。
容量リアクタンスXCは、周波数fと静電容量Cから次のように求めます。
XC ＝ 1 ÷ 2πfC
XCは容量リアクタンス、fは周波数、Cは静電容量です。
容量リアクタンスは、周波数が高くなるほど小さくなります。
そのためコンデンサは、高周波成分を通しやすく低周波成分を通しにくい性質を持ちます。
電源ノイズを逃がすためにコンデンサが使われるのも、この周波数特性と深く関係しています。
各量の単位と換算
計算ミスを防ぐには、単位をそろえることが欠かせません。
インダクタンスはH、mH、μHで示され、静電容量はF、μF、nF、pFで表されます。
周波数についてもHz、kHz、MHzを混同しないよう注意が必要です。
| 量 | 主な単位 | 換算の目安 |
|---|---|---|
| 周波数 f | Hz | 1 kHzは1000 Hz |
| インダクタンス L | H | 1 mHは0.001 H |
| 静電容量 C | F | 1 μFは0.000001 F |
| インピーダンス Z | Ω | 抵抗と同じオーム |
m、μ、n、pといった接頭語をHやFへ換算してから代入すると、桁の誤りを減らせます。
インピーダンスの求め方と複素数表示
続いてはインピーダンスの求め方と複素数表示を確認していきます。
合成リアクタンスの算出
RLC直列回路の合成リアクタンスXは、誘導リアクタンスXLから容量リアクタンスXCを引いた値です。
X ＝ XL － XC
Xが正なら誘導性、負なら容量性の回路となります。
XLがXCより大きい場合、回路全体はコイルの性質が強くなります。
反対にXCがXLより大きい場合は、コンデンサの性質が強い回路です。
差の符号は、位相角を判断する際にも必要になります。
インピーダンスの大きさの計算
RLC直列回路におけるインピーダンスの大きさは、抵抗Rと合成リアクタンスXを使って求めます。
Z ＝ √｛R² ＋ （XL － XC）²｝
この式では、抵抗成分とリアクタンス成分を直角三角形の二辺として扱います。
たとえば抵抗が10 Ω、XLが20 Ω、XCが8 Ωなら、合成リアクタンスは12 Ωです。
このときインピーダンスは、√｛10² ＋ 12²｝となり、およそ15.6 Ωになります。
XLとXCが近い値でも、差を求めてから二乗する手順を省略しないことが大切です。
複素数によるインピーダンス表示
交流回路では、インピーダンスを複素数で表す方法もよく用いられます。
虚数単位をjとすると、RLC直列回路のインピーダンスは次のように表せます。
Z ＝ R ＋ j（XL － XC）
jの係数がリアクタンス成分を表します。
電気工学では、電流記号iとの混同を避けるため虚数単位にjを使う慣習があります。
複素数表示を使うと、位相を含む交流計算を整理しやすくなり、フェーザ図や交流回路の解析にもつながります。
位相角と電圧電流の関係
続いては位相角と電圧電流の関係を確認していきます。
位相角の計算式
位相角θは、回路全体の電圧と電流のずれを角度で表したものです。
RLC直列回路の位相角は、合成リアクタンスと抵抗から計算できます。
tan θ ＝ （XL － XC）÷ R
θ ＝ tan⁻¹｛（XL － XC）÷ R｝
位相角が正なら誘導性であり、電流は電圧より遅れます。
位相角が負なら容量性となり、電流は電圧より進みます。
位相角の符号まで確認すると、単なるインピーダンスの大きさだけでは分からない回路の性質を把握できます。
誘導性回路と容量性回路
XLがXCより大きい場合は、合成リアクタンスが正になります。
この状態は誘導性回路と呼ばれ、コイルの影響が強い状態です。
一方、XCがXLより大きい場合は合成リアクタンスが負となり、容量性回路に分類されます。
周波数を低い値から徐々に上げると、一般にコンデンサの影響が強い状態から、コイルの影響が強い状態へ移行します。
この変化の中間にある重要な状態が共振です。
力率とのつながり
交流電力を考える際には、位相角と力率の関係も重要です。
力率はcos θで表され、電圧と電流の位相差が小さいほど1に近づきます。
抵抗だけの回路では位相差がないため、力率は1です。
リアクタンスが大きくなると位相差が広がり、有効電力として使われにくい電力の割合が増えます。
RLC直列回路では共振時に位相角がほぼ0となり、力率が1に近づく点が特徴です。
共振周波数と回路特性
続いては共振周波数と回路特性を確認していきます。
直列共振の条件
RLC直列回路の直列共振は、誘導リアクタンスXLと容量リアクタンスXCが等しくなる状態です。
このとき両者は逆向きのリアクタンスとして打ち消し合います。
共振条件はXL ＝ XCです。
共振時の合成リアクタンスは0 Ωとなり、インピーダンスは抵抗Rにほぼ等しくなります。
したがって、電源電圧が一定なら共振時には電流が最大になりやすい特徴があります。
直列共振は、RLC直列回路のインピーダンスが最小になる周波数帯です。
共振周波数の計算
共振周波数f0は、インダクタンスLと静電容量Cから求められます。
f0 ＝ 1 ÷ 2π√LC
f0は共振周波数、Lはインダクタンス、Cは静電容量です。
抵抗Rは、理想的な共振周波数そのものには直接含まれません。
ただし、抵抗値は電流の大きさや共振の鋭さに影響します。
実際のコイルには巻線抵抗があり、コンデンサにも損失があるため、実回路では理想式とのずれが生じることがあります。
品質係数と周波数選択性
品質係数Qは、共振の鋭さを表す指標です。
直列RLC回路では、抵抗が小さいほどQが高くなり、共振周波数の近くで電流が大きく変化します。
Qが高い回路は、狭い周波数帯だけを選び出しやすいため、同調回路やフィルタ回路に利用されます。
一方で、周波数のずれに敏感になるため、部品のばらつきや温度変化への配慮も必要でしょう。
共振周波数だけでなく、抵抗による損失とQも確認すると、実用的な回路設計に近づきます。
計算例と確認手順
続いては計算例と確認手順を確認していきます。
数値を使ったインピーダンス計算
抵抗Rが20 Ω、周波数fが1000 Hz、インダクタンスLが10 mH、静電容量Cが1 μFのRLC直列回路を考えます。
まずLを0.01 H、Cを0.000001 Fに換算します。
誘導リアクタンスXLは2π×1000×0.01となり、およそ62.8 Ωです。
容量リアクタンスXCは1÷｛2π×1000×0.000001｝となり、およそ159.2 Ωになります。
合成リアクタンスは62.8－159.2で、およそ－96.4 Ωです。
インピーダンスの大きさは√｛20²＋96.4²｝となり、およそ98.5 Ωと求められます。
合成リアクタンスが負であるため、この計算例の回路は容量性であり、電流は電圧より進みます。
共振周波数の計算例
先ほどのLが10 mH、Cが1 μFの条件で共振周波数を求めます。
f0＝1÷2π√LCに数値を代入すると、共振周波数はおよそ1591 Hzです。
1000 HzではXCがXLより大きかったため容量性でしたが、1591 Hz付近では両者が等しくなります。
さらに周波数を上げるとXLがXCを上回り、回路は誘導性へ変化します。
周波数によって回路の性質が反転する点は、RLC直列回路を理解するうえで特に重要なポイントです。
計算時に起こりやすい誤り
よくある誤りは、mHやμFをそのまま式へ入力してしまうことです。
単位換算を忘れると、リアクタンスや共振周波数の桁が大きくずれます。
また、XLとXCを加算してしまうケースにも注意が必要です。
RLC直列回路では両者の向きが反対であるため、合成リアクタンスはXL－XCで求めます。
| 確認項目 | 確認内容 | 注意点 |
|---|---|---|
| 単位換算 | HとFへ換算したか | m、μ、n、pを確認 |
| リアクタンス | XLとXCを別々に計算したか | 周波数依存性が逆 |
| 合成値 | XL－XCで求めたか | 符号を残して判定 |
| インピーダンス | 二乗和の平方根か | 単純加算は不可 |
| 共振 | XL＝XCか | ZはRに近づく |
式を一度に代入するより、単位換算、XL、XC、合成リアクタンス、Zの順に分けて計算すると確認しやすくなります。
RLC直列回路のインピーダンス計算のまとめ
RLC直列回路のインピーダンスは、抵抗Rと、誘導リアクタンスXL、容量リアクタンスXCの差から求めます。
基本式はZ＝√｛R²＋（XL－XC）²｝であり、XL＝2πfL、XC＝1÷2πfCを順番に計算する流れが基本です。
XLがXCより大きければ誘導性、XCがXLより大きければ容量性となり、位相角の符号から電圧と電流の進み遅れも判断できます。
共振時にはXLとXCが等しくなり、回路のインピーダンスは抵抗成分に近づきます。
周波数、L、C、Rの関係を整理して計算すれば、RLC直列回路の動作を数式と現象の両面から理解できるでしょう。
